Equipos fiables de suministro de gas para ALD destinados a aplicaciones de semiconductores de ultraalto rendimiento (UHP)

{{{sourceTextContent.subTitle}}}

Equipos fiables de suministro de gas para ALD destinados a aplicaciones de semiconductores de ultraalto rendimiento (UHP)

{{{sourceTextContent.description}}}

A medida que los dispositivos semiconductores siguen evolucionando hacia nodos de proceso más pequeños, una mayor densidad de integración y arquitecturas más avanzadas, la demanda de entornos de proceso de pureza ultraalta (UHP) se ha vuelto cada vez más crucial. Tecnologías como la deposición por capas atómicas (ALD) son ahora indispensables en la fabricación de semiconductores, ya que permiten una deposición precisa y conformada de películas finas a escala atómica. Los procesos ALD se utilizan ampliamente en la fabricación de chips lógicos, dispositivos de memoria, encapsulado avanzado, MEMS y semiconductores compuestos.

Sin embargo, el éxito de la tecnología ALD no solo depende del propio reactor, sino también de la fiabilidad y la pureza del sistema de suministro de gases que proporciona los gases de proceso y los precursores. Incluso una contaminación mínima, una inestabilidad de presión, un volumen muerto o una fuga pueden afectar significativamente a la calidad de la película, al rendimiento y al tiempo de actividad del equipo.

Por lo tanto, los equipos fiables de suministro de gases para ALD, diseñados para aplicaciones de semiconductores de ultra alta pureza (UHP), deben ofrecer un control de pureza excepcional, una gestión precisa del caudal, resistencia a la corrosión y estabilidad operativa a largo plazo. Este artículo analiza los requisitos clave de diseño, los componentes principales, los retos de ingeniería y los avances tecnológicos en los sistemas de suministro de gases para ALD destinados a la fabricación moderna de semiconductores.

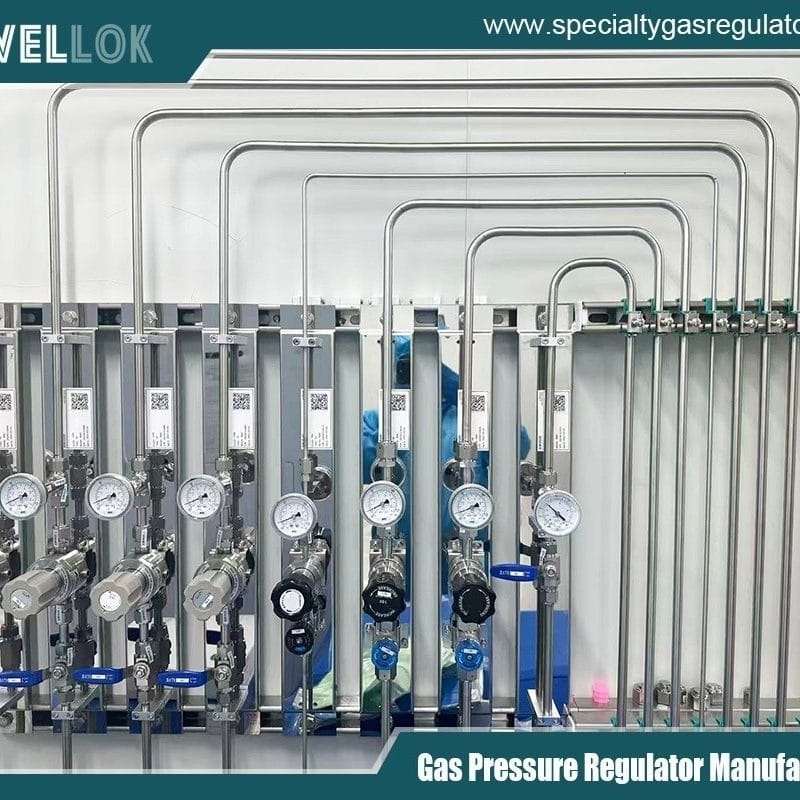

Reguladores de presión de gas de ultra alta pureza y alto caudal
Reguladores de presión de gas de ultra alta pureza y alto caudal
Comprensión de los requisitos del proceso ALD
La deposición de capas atómicas (ALD) es una técnica cíclica de deposición de películas finas basada en reacciones superficiales autolimitadas. A diferencia de la deposición química en fase de vapor (CVD) convencional, la ALD introduce los gases precursores de forma secuencial en lugar de simultánea. Cada precursor reacciona únicamente con los sitios superficiales disponibles, lo que permite controlar el crecimiento de la película a nivel de monocapa.

Los ciclos típicos de ALD incluyen:

Primer pulso de precursor
Etapa de purga
Segundo pulso de precursor
Segunda etapa de purga
Este ciclo se repite cientos o miles de veces, dependiendo del espesor de película deseado.

Dado que la ALD se basa en reacciones químicas extremadamente precisas, el sistema de suministro de gas debe garantizar:

Presión y caudal de gas estables
Cero contaminación cruzada entre precursores
Rápida respuesta de conmutación
Generación mínima de partículas
Alta estanqueidad
Vaporización uniforme de los precursores líquidos
Compatibilidad con productos químicos corrosivos y reactivos
En las fábricas avanzadas de semiconductores que operan a 5 nm, 3 nm y más allá, incluso la contaminación en partes por mil millones (ppb) puede afectar negativamente al rendimiento de los dispositivos. Por lo tanto, los equipos de suministro de gas de pureza ultraalta (UHP) se han convertido en un componente de infraestructura de importancia crítica.

Importancia de la pureza ultraalta en la fabricación de semiconductores
Los estándares de pureza ultraalta son esenciales en todo el proceso de fabricación de semiconductores. Los contaminantes como la humedad, el oxígeno, los hidrocarburos y las partículas metálicas pueden provocar:

Defectos en las películas depositadas
Mala cobertura de los escalones
Inestabilidad de la interfaz
Aumento de la corriente de fuga
Reducción de la fiabilidad de los dispositivos
Menor rendimiento de las obleas
Los procesos ALD son especialmente sensibles, ya que el crecimiento de la película se produce átomo a átomo. Una pequeña cantidad de contaminación puede alterar la química de la superficie y modificar la composición de la película.

Por ello, los sistemas fiables de suministro de gas UHP para ALD están diseñados para minimizar la contaminación mediante:

Tubos de acero inoxidable electropulidos
Soldadura orbital
Válvulas de diafragma metálico
Pasivación de superficies
Reguladores de alta pureza
Caminos de flujo sin volumen muerto
Pruebas de fugas con helio
Muchas fábricas de semiconductores exigen que los sistemas de gas cumplan con estrictas normas del sector, como los requisitos de limpieza SEMI F20, SEMI F19 e ISO.

Componentes principales de los equipos de suministro de gas para ALD
1. Armarios de gas
Los armarios de gas proporcionan una contención y un control seguros de los gases de proceso peligrosos y los precursores líquidos. En las aplicaciones de ALD para semiconductores, los armarios de gas suelen incluir:

Sistemas de cierre automático
Monitorización de la presión
Paneles de purga
Sensores de detección de gas
Enclavamientos de emergencia
Sistemas de ventilación
En el caso de gases pirofóricos, tóxicos o corrosivos, se suelen emplear diseños de doble contención para mejorar la seguridad operativa.

Los armarios de gas UHP modernos suelen estar fabricados en acero inoxidable SS316L con superficies internas electropulidas para reducir la generación de partículas y la adsorción química.

2. Cajas de distribución de válvulas (VMB)
Las cajas de distribución de válvulas distribuyen los gases desde el sistema de suministro central a múltiples herramientas de proceso. Están diseñadas para mantener la pureza del gas al tiempo que permiten un enrutamiento preciso del flujo.

Entre sus características clave se incluyen:

Construcción modular compacta
Volumen muerto mínimo
Válvulas de diafragma neumáticas
Alta estanqueidad
Capacidad de purga rápida
Opciones de ampliación flexibles
En los sistemas ALD, el cambio rápido de precursores es esencial para mantener la eficiencia del ciclo de deposición. Las VMB de alto rendimiento ayudan a minimizar los tiempos de ciclo y a mejorar el rendimiento.

3. Reguladores de presión UHP
Los reguladores de presión garantizan una presión estable del gas aguas abajo, a pesar de las fluctuaciones en la presión de las botellas o de la demanda del proceso.

Los requisitos críticos para las aplicaciones de ALD incluyen:

Baja rugosidad de la superficie interna
Alta sensibilidad
Caída de presión mínima
Resistencia a la corrosión
Baja generación de partículas
Los reguladores de una y dos etapas se seleccionan en función de los requisitos de estabilidad del proceso. A menudo se prefieren los reguladores de dos etapas para procesos de ALD altamente sensibles, ya que proporcionan una consistencia de presión superior.

4. Válvulas de diafragma
Las válvulas de diafragma se encuentran entre los componentes más importantes de los sistemas de suministro de gas UHP.

En comparación con las válvulas convencionales, las válvulas de diafragma UHP ofrecen:

Sellado metal contra metal
Bajo volumen muerto
Excelente estanqueidad
Alta vida útil
Riesgo reducido de contaminación
Las fábricas de semiconductores avanzadas suelen requerir tasas de fuga de helio inferiores a 1×10⁻⁹ atm·cc/seg.

Se utilizan válvulas de diafragma manuales, neumáticas y automatizadas, en función de los requisitos de integración del proceso.

5. Sistemas de suministro calefactados
Muchos precursores de ALD se presentan en forma de líquidos o sólidos con baja presión de vapor. Estos materiales requieren sistemas de suministro calefactados para mantener una vaporización estable y evitar la condensación.

Los sistemas calefactados pueden incluir:

Tuberías de gas calefactadas
Módulos vaporizadores
Armarios con control de temperatura
Reguladores de presión calefactados
Aislamiento térmico
El control preciso de la temperatura es fundamental, ya que la presión de vapor del precursor afecta directamente a la consistencia de la deposición.

Una gestión térmica deficiente puede provocar:

Condensación
Formación de partículas
Inestabilidad del flujo
Suministro incompleto de precursores
6. Controladores de flujo másico (MFC)
Los controladores de flujo másico regulan el flujo de gas con gran precisión. En los procesos ALD, la repetibilidad es más importante que el volumen de flujo absoluto.

Los MFC modernos de grado semiconductor ofrecen:

Alta velocidad de respuesta
Protocolos de comunicación digital
Calibración multigás
Características de baja deriva
Alta precisión de control
Un control estable del caudal garantiza una deposición uniforme en toda la superficie de la oblea.

Selección de materiales para sistemas ALD UHP
La compatibilidad de los materiales es una de las consideraciones de ingeniería más importantes en los equipos de suministro de gas para ALD.

Los precursores de ALD pueden ser altamente reactivos, corrosivos, sensibles a la humedad o térmicamente inestables. Entre las familias de precursores más comunes se incluyen:

Compuestos metalorgánicos
Haluros
Hidruros
Compuestos organometálicos
Para garantizar la fiabilidad a largo plazo, los sistemas de suministro de gas suelen utilizar:

Acero inoxidable SS316L
El acero inoxidable SS316L electropulido es el estándar del sector debido a:

Su resistencia a la corrosión
Su acabado interno liso
Su durabilidad mecánica
Sus características de baja desgasificación
La rugosidad de la superficie interna suele controlarse por debajo de 10 Ra micropulgadas.

Hastelloy y aleaciones de níquel
Para productos químicos altamente corrosivos, puede ser necesario utilizar Hastelloy o aleaciones a base de níquel.

Estos materiales ofrecen:

Resistencia química superior
Estabilidad a altas temperaturas
Mayor vida útil
Tecnologías de pasivación de superficies
Los tratamientos avanzados de superficies mejoran la resistencia a la corrosión y reducen la adsorción química.

Entre las tecnologías más comunes se incluyen:

Electropulido
Pasivación con silicio
Estabilización con óxido de cromo
Procesos de recubrimiento especializados
Estos tratamientos mejoran la pureza del gas y reducen la contaminación por partículas.

Retos en la ingeniería de suministro de gases para ALD
1. Estabilidad de los precursores
Muchos precursores de ALD son sensibles al calor. Un calentamiento excesivo puede provocar su descomposición, mientras que un calentamiento insuficiente puede dar lugar a condensación.

Los ingenieros deben optimizar cuidadosamente:

Perfiles de temperatura
Dinámica de flujo
Presión de suministro
Tiempo de residencia
2. Sensibilidad a la humedad
Algunos precursores reaccionan violentamente con la humedad o el oxígeno. Incluso una contaminación mínima puede provocar:

Formación de partículas
Descomposición química
Obstrucción de las líneas
Por lo tanto, los sistemas UHP requieren procedimientos de purga rigurosos y tecnologías de sellado hermético.

3. Control de partículas
Las partículas son una de las principales preocupaciones en la fabricación de semiconductores. Los sistemas de suministro de gas deben minimizar la generación de partículas durante:

El ciclo de las válvulas
El cambio de gas
La regulación de la presión
La expansión térmica
Es esencial contar con procesos de fabricación y montaje compatibles con salas blancas.

4. Volumen muerto del sistema
El volumen muerto se refiere a las zonas de estancamiento dentro de la trayectoria del flujo de gas donde los gases pueden acumularse.

Un volumen muerto excesivo puede provocar:

Contaminación cruzada
Respuesta lenta a la purga
Mezcla de precursores
Inestabilidad del proceso
Por ello, los sistemas ALD utilizan diseños compactos de trayectoria de flujo con cavidades internas mínimas.

Automatización y monitorización inteligente
Las modernas fábricas de semiconductores recurren cada vez más a la automatización y a los sistemas de monitorización inteligente para mejorar la fiabilidad y reducir el tiempo de inactividad.

Los sistemas avanzados de suministro de gases para ALD pueden incluir:

Sistemas de control PLC
Monitorización remota
Mantenimiento predictivo
Detección digital de presión
Diagnósticos en tiempo real
Secuencias de purga automatizadas
La integración con la Industria 4.0 permite a los ingenieros supervisar el rendimiento del sistema de forma continua e identificar posibles fallos antes de que afecten a la producción.

Los sensores inteligentes pueden detectar:

Fluctuaciones anómalas de presión
Deterioro del ciclo de las válvulas
Fugas de gas
Inestabilidad de la temperatura
Estas capacidades mejoran significativamente la eficiencia operativa y la seguridad de la planta de fabricación.

Consideraciones de seguridad en el suministro de gases para ALD
Muchos gases utilizados en ALD son tóxicos, inflamables, pirofóricos o corrosivos. Por lo tanto, la seguridad desempeña un papel fundamental en el diseño de los equipos.

Entre las características clave de seguridad se incluyen:

Sistemas de apagado automático
Detectores de fugas de gas
Sensores de caudal excesivo
Integración de la ventilación
Compatibilidad con sistemas de extinción de incendios
Sistemas de purga de emergencia
Es esencial el cumplimiento de las normas de seguridad internacionales, como la SEMI S2, y de los requisitos normativos locales.

Además, cada vez se adoptan más los sistemas de doble contención para el suministro de precursores peligrosos.

Tendencias futuras en los equipos de suministro de gases para ALD
A medida que avanza la tecnología de semiconductores, los sistemas de suministro de gases para ALD están evolucionando en varias direcciones importantes.

Miniaturización y diseño compacto
Las fábricas de semiconductores tienen como objetivo maximizar la eficiencia del espacio en las salas blancas. Los sistemas de gas modulares y compactos ayudan a reducir el espacio de instalación sin perder rendimiento.

Normas de pureza más estrictas
Los futuros nodos de proceso requerirán un control de la contaminación aún más estricto.

Entre las tecnologías emergentes se incluyen:

Recubrimientos superficiales avanzados
Técnicas mejoradas de soldadura orbital
Módulos de purificación mejorados
Diseños de válvulas con niveles ultrabajos de partículas
Suministro avanzado de precursores
Los procesos ALD de próxima generación utilizan composiciones químicas de precursores cada vez más complejas. Los sistemas de suministro deben ser compatibles con:

Materiales de baja presión de vapor
Integración de múltiples precursores
Tecnologías de vaporización por pulsos
Funcionamiento a alta temperatura
Digitalización e integración de la IA
Se espera que la inteligencia artificial y el aprendizaje automático mejoren el mantenimiento predictivo y la optimización de los procesos.

Los futuros sistemas inteligentes de gas podrían ajustar automáticamente los parámetros de funcionamiento en función de las condiciones del proceso en tiempo real.

Elección de un proveedor fiable de equipos de suministro de gases para ALD
Seleccionar al proveedor adecuado es fundamental para los fabricantes de semiconductores que buscan fiabilidad a largo plazo y estabilidad en los procesos.

Entre los criterios de evaluación importantes se incluyen:

Experiencia en la industria de los semiconductores
Capacidad de fabricación de UHP
Calidad del acabado superficial
Normas de pruebas de fugas
Capacidad de personalización de ingeniería
Asistencia técnica global
Certificaciones de conformidad
Un proveedor fiable también debe ofrecer:

Integración completa del sistema
Pruebas de aceptación en fábrica (FAT)
Montaje en sala limpia
Documentación y trazabilidad
Asistencia rápida en materia de mantenimiento
Colaborar con fabricantes experimentados de sistemas de gas UHP ayuda a las fábricas a reducir los riesgos operativos y a mejorar la eficiencia de la producción.

Reguladores de presión de gases de pureza ultraalta y alto caudal
Reguladores de presión de gases de pureza ultraalta y alto caudal
Conclusión
Los equipos fiables de suministro de gases para ALD constituyen una tecnología fundamental para la fabricación moderna de semiconductores. A medida que las arquitecturas de los dispositivos se vuelven cada vez más complejas y las tolerancias de los procesos siguen reduciéndose, la importancia del control de los gases de pureza ultraalta crece de forma significativa.

Los sistemas de suministro de gases para ALD de alto rendimiento deben ofrecer una pureza excepcional, un control preciso del caudal, estabilidad térmica, resistencia a la corrosión y seguridad operativa. Desde armarios de gases y válvulas de diafragma hasta sistemas de suministro calefactados y plataformas de monitorización inteligentes, cada componente desempeña un papel fundamental a la hora de mantener la consistencia del proceso y el rendimiento de las obleas.

Las futuras innovaciones en el sector de los semiconductores seguirán impulsando los avances en la ingeniería de suministro de gases de pureza ultraalta (UHP). Los fabricantes que inviertan en soluciones de suministro de gases para ALD fiables, libres de contaminación y altamente automatizadas estarán mejor posicionados para dar soporte a las tecnologías de fabricación de semiconductores de próxima generación, al tiempo que garantizan la fiabilidad y la competitividad de la producción a largo plazo.

Para obtener más información sobre equipos fiables de suministro de gas para ALD destinados a aplicaciones de semiconductores UHP, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
