Precisión en el punto de presión: el diseño de los reguladores de gas de pureza ultraalta

{{{sourceTextContent.subTitle}}}

Precisión en el punto de presión: el diseño de los reguladores de gas de pureza ultraalta

{{{sourceTextContent.description}}}

En el ámbito de la fabricación avanzada moderna —que abarca la fabricación de semiconductores, la producción de células fotovoltaicas y la química analítica de alta precisión—, la pureza de los gases no es solo una cuestión de preferencia, sino un requisito fundamental. Cuando se utilizan gases como el silano, la fosfina o el cloruro de hidrógeno para fabricar microchips de menos de 7 nm, la presencia de una sola molécula de humedad o de una partícula metálica microscópica puede provocar una pérdida catastrófica de rendimiento. El regulador de gas de pureza ultraalta (UHP) actúa como guardián fundamental en estos sistemas, con la misión de reducir las altas presiones de los cilindros a niveles procesables sin introducir ni un solo contaminante en el flujo.

Este artículo analiza la arquitectura técnica, la ciencia de los materiales y los protocolos operativos que definen a un auténtico regulador UHP, y explica por qué es la columna vertebral del control de fluidos de alta tecnología.

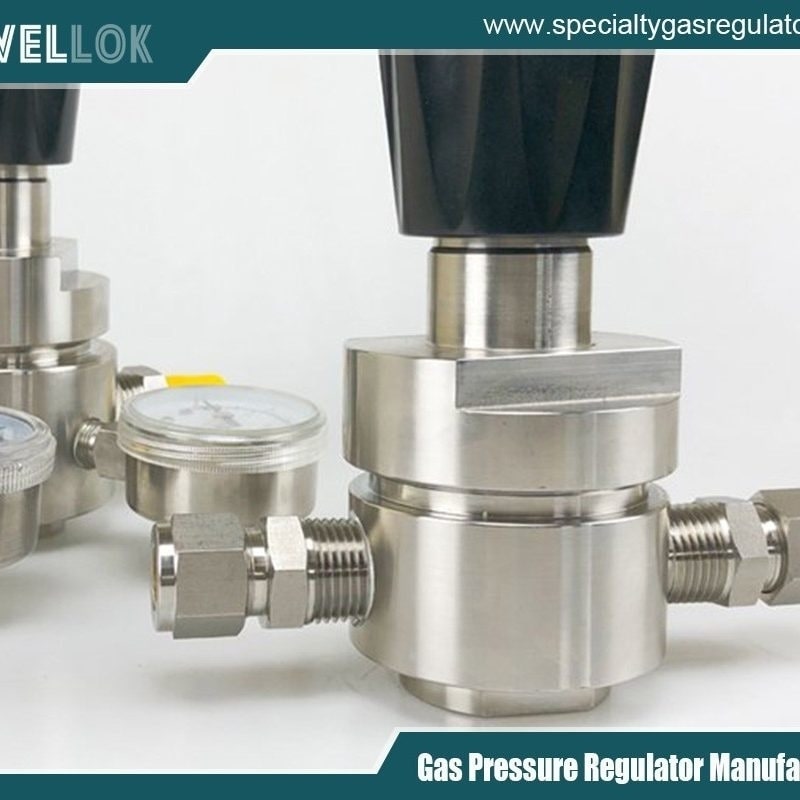

reguladores de presión de gas de acero inoxidable 316L de ultra alta pureza
reguladores de presión de gas de acero inoxidable 316L de ultra alta pureza
Integridad del material: el estándar VIM-VAR
La diferencia más significativa entre un regulador industrial estándar y un regulador de gas de ultra alta pureza radica en su metalurgia. Los reguladores estándar suelen utilizar acero inoxidable 316 o latón. Sin embargo, los reguladores UHP utilizan acero inoxidable 316L VIM-VAR.

VIM (fusión por inducción al vacío): este proceso funde el acero al vacío para eliminar los gases disueltos y las impurezas volátiles.
VAR (refusión por arco al vacío): El acero se vuelve a fundir para refinar aún más la estructura granular y eliminar las inclusiones no metálicas.
Al utilizar acero VIM-VAR, los fabricantes garantizan que el cuerpo del regulador esté «limpio» a nivel molecular. Esto evita la desgasificación —el fenómeno por el que las moléculas de gas atrapadas en el metal se liberan lentamente al gas de proceso— y proporciona una resistencia superior a la corrosión frente a gases especiales agresivos como el cloro o el bromuro de hidrógeno.

Ciencia de las superficies: la importancia del electropulido
Incluso el acero de mayor calidad presenta una superficie que, bajo el microscopio, se asemeja a una cordillera. Estos picos y valles microscópicos (conocidos como «asperezas») pueden atrapar humedad y partículas.

Para solucionar esto, los reguladores de UHP se someten a un proceso de electropulido, un proceso electroquímico que elimina los «picos» de la superficie. Un regulador de gas de pureza ultraalta de alta calidad suele presentar una rugosidad superficial interna media (Ra) de entre 5 y 10 micropulgadas. Este acabado tipo espejo garantiza:

Superficie mínima: reduce los puntos en los que puede adherirse la humedad.
Una capa pasiva mejorada: crea una película de óxido rica en cromo que protege el acero del ataque químico.
Purga más sencilla: permite limpiar el sistema del aire atmosférico mucho más rápido durante los cambios de cilindro.

Diseños con diafragma fijado frente a diseños sin diafragma fijado
En aplicaciones de UHP, la seguridad y la pureza están indisolublemente unidas. La mayoría de los reguladores de UHP utilizan un diseño de diafragma fijado. En esta configuración, el diafragma está unido mecánicamente (fijado) al obturador (la pieza que se abre y se cierra para controlar el flujo).

¿Por qué es esto fundamental?
Si se utiliza un regulador con un gas corrosivo o «pegajoso», el obturador podría atascarse en la posición abierta debido a la acumulación de sal o a la contaminación. En un regulador sin diafragma vinculado, el gas seguiría fluyendo de forma incontrolada. En un regulador con diafragma fijado, al girar la manivela para cerrar el regulador, el obturador se empuja físicamente hacia el asiento, lo que garantiza un cierre hermético. Se trata de una característica de seguridad obligatoria para la manipulación de gases tóxicos o pirofóricos en las fábricas de semiconductores.

Tecnología de sellado e integridad frente a fugas
Las fugas son el enemigo de la pureza. Un regulador de gas de pureza ultraalta debe estar herméticamente sellado para evitar la «fuga interna» de oxígeno y humedad procedentes del aire circundante.

Sellos de diafragma metal contra metal: A diferencia de los reguladores industriales que utilizan juntas tóricas de caucho, los modelos UHP emplean un diafragma metálico fijado directamente contra el cuerpo metálico. Esto crea un sello permanente y de alta integridad que no se degrada con el paso del tiempo.
Prueba de fugas con helio: Todos los reguladores UHP se someten a pruebas con un espectrómetro de masas de helio. El estándar del sector para un regulador UHP es una tasa de fuga inferior a 1×10⁻⁹ atm cc/s. Para ponerlo en perspectiva, a esa tasa, se tardaría más de 30 años en que se escapara un solo centímetro cúbico de gas.

Parámetros de rendimiento: caída de presión y efecto de la presión de alimentación
Una evaluación técnica de un regulador debe tener en cuenta su capacidad para mantener una presión de salida constante.

Caída de presión: Se trata de la disminución de la presión de salida a medida que aumenta el caudal. Los reguladores UHP de gama alta están diseñados con trayectorias de flujo internas optimizadas para minimizar la caída de presión, lo que garantiza que el equipo de proceso reciba una presión constante independientemente de la demanda.
Efecto de la presión de alimentación (SPE): A medida que se vacía una botella de gas, su presión de entrada desciende. En muchos reguladores, esto provoca que la presión de salida aumente. Un regulador de gas de pureza ultraalta de alta calidad está diseñado para tener un SPE inferior al 1 %, lo que significa que, por cada caída de 100 psi en la botella, la presión de salida varía menos de 1 psi.

Montaje y embalaje en sala limpia
El proceso de fabricación de un regulador UHP es tan importante como su diseño. El montaje debe realizarse en una sala limpia de Clase 10 o Clase 100.

Limpieza: Los componentes se limpian con agua desionizada y baños ultrasónicos para eliminar cualquier rastro de hidrocarburos y aceites de mecanizado.
Purga: Tras el montaje, los reguladores se purgan con nitrógeno de alta pureza para eliminar cualquier resto de humedad.
Embalaje: Se envasan en bolsas dobles de nailon o polietileno y se sellan térmicamente. Esto garantiza que, cuando un ingeniero de una fábrica de semiconductores abra la caja, el regulador esté tan limpio como el día en que se fabricó.

Aplicaciones en la industria moderna
El regulador de gas de pureza ultraalta es el componente fundamental de varios sistemas críticos:

Armarios de gas: Regulación de gases especiales a alta presión en el punto de origen.
Cajas de válvulas múltiples (VMB): Control de la presión en el punto de uso para múltiples herramientas de proceso.
Instrumentación analítica: Garantizan un flujo estable de gas portador para los sistemas de cromatografía de gases (GC) y ICP-MS, en los que las fluctuaciones de presión pueden dar lugar a datos inexactos.
Fabricantes de colectores de cambio de cilindros de gas
Fabricantes de colectores de cambio de cilindros de gas
Conclusión

El regulador de gas de pureza ultraalta es mucho más que una simple válvula; es una obra maestra de la ingeniería de precisión. Al combinar metalurgia avanzada, tratamientos electroquímicos de superficies y rigurosos protocolos de pruebas de fugas, estos dispositivos permiten a la industria moderna manejar los gases más peligrosos y sensibles del mundo con absoluta seguridad y pureza.

A medida que avanzamos hacia nodos de semiconductores aún más pequeños y tecnologías de energía solar más eficientes, la demanda de un rendimiento aún mayor por parte de estos reguladores no hará más que aumentar, impulsando una mayor innovación en el campo del control de fluidos de pureza ultraalta (UHP).
