Tipos y aplicaciones de las válvulas para gases médicos de vacío y aire comprimido: una guía completa para ingenieros hospitalarios y responsables de compras

{{{sourceTextContent.subTitle}}}

Tipos y aplicaciones de las válvulas para gases médicos de vacío y aire comprimido: una guía completa para ingenieros hospitalarios y responsables de compras

{{{sourceTextContent.description}}}

Los sistemas de gases médicos —en particular, los de vacío y aire comprimido— son los pilares invisibles de cualquier centro sanitario moderno. Desde los quirófanos hasta las UCI, pasando por las clínicas dentales y las salas de urgencias, estos sistemas deben funcionar con absoluta fiabilidad, sin contaminación alguna y con una precisión a prueba de fallos. En el corazón de estos sistemas se encuentran las válvulas. Elegir un tipo o material de válvula inadecuado puede provocar caídas de presión catastróficas, contaminación cruzada o incluso daños a los pacientes.

En esta guía exhaustiva, analizamos los principales tipos de válvulas de gases médicos para vacío y aire comprimido, sus aplicaciones específicas, las normas de cumplimiento (NFPA 99, ISO 7396-1, HTM 02-01) y cómo seleccionar la válvula adecuada para cada zona. Además, te mostraremos cómo adquirir válvulas certificadas y de alto rendimiento para tu próximo proyecto.

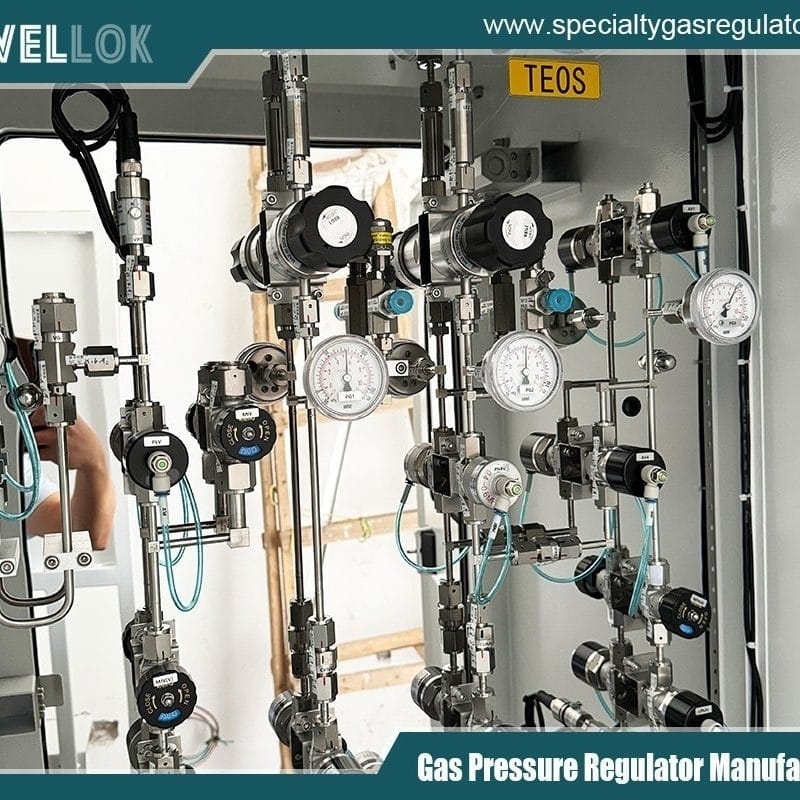

Reguladores de presión de gases de alto caudal y pureza ultraalta
Por qué las válvulas de gases médicos no son válvulas «normales»
A diferencia de los sistemas neumáticos industriales o de fontanería, las válvulas de gases médicos deben cumplir requisitos muy estrictos:

Cero fugas (tanto internas como externas): normalmente menos de 1 x 10⁻⁶ mbar·l/s para el helio.

Funcionamiento sin aceite ni partículas: especialmente para el aire comprimido (aire médico) que entra en contacto con los pacientes.

Materiales biocompatibles: sin cobre, zinc ni cadmio, que podrían corroerse o liberar compuestos tóxicos.

Codificadas por colores e indexadas: identificación rápida (p. ej., blanco para aire médico, amarillo para vacío).

Limpieza rigurosa: desengrasadas y envasadas para su uso con oxígeno.

Tanto el vacío médico (utilizado para la succión quirúrgica y la eliminación de gases residuales) como el aire comprimido médico (para respiradores, incubadoras e instrumentos quirúrgicos) dependen de válvulas capaces de soportar ciclos continuos, productos químicos de esterilización y, a menudo, un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana.

Veamos los tipos de válvulas que predominan en estos sistemas.

1. Válvulas de bola: el pilar fundamental para el aislamiento y el cierre
Las válvulas de bola son las válvulas de cierre más comunes en la distribución de gases médicos. Una bola perforada gira 90° para iniciar o detener el flujo. Para el vacío médico y el aire comprimido, se prefieren las válvulas de bola de paso total, de dos o tres piezas.

Características clave para uso médico:
Diseño a prueba de expulsión del vástago: evita el desprendimiento accidental bajo presión.

Asientos y juntas de PTFE: baja fricción, compatibles con gases médicos y resistentes al colapso por vacío.

Acero inoxidable 316 o latón (con recubrimiento de níquel-cromo para el servicio de oxígeno).

Mango bloqueable: obligatorio para las válvulas de cierre de zona (la norma NFPA 99 exige diseños bloqueables o con llave cautiva).

Aplicaciones:
Válvulas de aislamiento de zonas: en cada planta o sala para cortar el suministro de gas durante el mantenimiento sin afectar a todo el hospital.

Corte del suministro en los equipos fuente: en bombas de vacío y compresores de aire.

Válvulas de conmutación de colectores: para alternar entre los bancos de cilindros principales y de reserva.

Nota específica sobre el vacío: Las válvulas de bola para vacío deben evitar las «fugas virtuales», es decir, espacios atrapados que pueden desgasificarse y degradar el nivel de vacío extremo. Utilice un diseño de dos piezas con interior liso.

Ideales para: Aislamiento de ramales, cierre de emergencia y puntos de acceso para mantenimiento.

2. Válvulas de diafragma: para aplicaciones estériles y de alta pureza
Las válvulas de diafragma utilizan un diafragma flexible (PTFE, EPDM o FKM) presionado contra un rebosadero para sellar el flujo. Son intrínsecamente estancas a la atmósfera y carecen de prensaestopas, lo que las hace ideales para el aire médico, sensible a la contaminación.

Por qué elegir válvulas de diafragma:
Sin juntas en el vástago: elimina una vía de fuga habitual.

Trayectoria de flujo lisa: sin zonas de estancamiento donde puedan acumularse bacterias o humedad.

Excelentes tanto para vacío como para presión: desde vacío total hasta más de 200 psi.

Fáciles de limpiar y esterilizar: se utilizan a menudo en líneas de vacío dentales.

Aplicaciones:
Salidas de aire médico: aguas abajo de los filtros para garantizar la pureza final del aire.

Aislamiento del regulador de vacío: en unidades de succión quirúrgicas.

Paneles de gases de laboratorio: donde se conectan múltiples gases a los analizadores.

Consejo profesional: para aplicaciones de vacío, elija una válvula de diafragma de tipo «weir» en lugar de una de paso directo, ya que proporciona un mejor sellado bajo presión negativa.

Ideal para: aire médico de alta pureza (NFPA 99 Tipo I) y sistemas de vacío de laboratorio.

3. Válvulas de retención (válvulas unidireccionales): prevención del reflujo
El reflujo en un sistema de gases médicos es una pesadilla. Las líneas de vacío pueden transportar contaminantes de una habitación de paciente a otra. Las líneas de aire comprimido, si se despresurizan, podrían aspirar líquidos. Las válvulas de retención resuelven este problema al permitir el flujo en una sola dirección.

Tipos habituales:
Válvula de retención de asiento con resorte: respuesta rápida, baja presión de apertura (0,5–2 psi). Adecuada tanto para aire como para vacío.

Válvula de retención oscilante: no se recomienda para vacío, ya que el disco puede no asentarse correctamente a baja presión.

Válvula de retención de doble placa: compacta, baja caída de presión, adecuada para vacío.

Características específicas para uso médico:
Elastómeros sin silicio: para evitar la contaminación de los gases respiratorios.

Presión de apertura de tan solo 0,2 psi: fundamental para sistemas de vacío en los que el diferencial de presión es mínimo.

Tipo en línea o de cartucho: fácil sustitución sin necesidad de cortar tuberías.

Aplicaciones:
En las entradas de las bombas de vacío: evitan el reflujo de aceite o agua si la bomba se detiene.

En las salidas de los compresores de aire: impiden que el aire comprimido vuelva a entrar en el compresor descargado.

Entre los tubos ascendentes de suministro de las zonas: aíslan las secciones manteniendo un flujo unidireccional.

Conexiones de los recipientes de succión: protegen el sistema de vacío hospitalario de los efluentes de los pacientes.

Nota sobre el cumplimiento normativo: la norma NFPA 99 (edición de 2021) exige una válvula de retención en cada descarga de una bomba de vacío médica y en cada salida de un compresor de aire médico que alimente un colector común.

Ideal para: prevención de reflujo, seguridad del paciente y colectores de múltiples fuentes.

4. Válvulas solenoides: control automatizado para alarmas y secuenciación
Cuando los sistemas de gases médicos requieren un funcionamiento remoto o automático, entran en juego las válvulas solenoides (accionadas eléctricamente). Suelen ser de tipo normalmente cerradas (NC) o normalmente abiertas (NO), accionadas por una señal de 24 V CC o 120 V CA.

Requisitos fundamentales:
Ciclo de trabajo: clasificación de funcionamiento continuo para sistemas de alarma.

Bajo consumo (menos de 10 W): para funcionar con baterías de reserva.

Anulación manual: esencial para pruebas y funcionamiento manual de emergencia.

Funcionamiento silencioso: sin clics ruidosos en las zonas de pacientes.

Aplicaciones en gases médicos:
Válvulas de activación de alarma: cortan el suministro de gas a una zona cuando la presión desciende por debajo de un punto de consigna.

Válvulas secuenciales: para alternar bombas de vacío o compresores en modo «lead/lag».

Corte remoto desde sistemas de llamada a enfermería.

Válvulas de drenaje de secadores de aire médico: purgan automáticamente el condensado.

Caso especial del vacío: utilice válvulas solenoides de acción directa (no pilotadas) para el vacío, ya que funcionan sin presión diferencial. Las válvulas pilotadas pueden no abrirse en condiciones de vacío profundo.

Ideales para: automatización, integración SCADA y sistemas de parada de emergencia.

5. Válvulas de aguja: control preciso del caudal para calibración
Las válvulas de aguja proporcionan una restricción de caudal precisa y ajustable, esencial para puntos de calibración, líneas de derivación y conexiones de gas de referencia.

Características principales:
Vástago de rosca fina: ajuste gradual (hasta 10 vueltas desde la posición cerrada hasta la posición totalmente abierta).

Asiento metal sobre metal o blando: los asientos metálicos son compatibles con el vacío, pero pueden presentar fugas leves; los asientos blandos (PTFE) proporcionan un cierre hermético.

Disponible en versión para montaje en panel: para paneles de análisis de gases.

Aplicaciones:
Aislamiento de manómetros de vacío: admisión lenta de vacío para evitar impactar el manómetro.

Líneas de derivación alrededor de los reguladores: para un aumento controlado de la presión.

Puntos de muestreo de aire médico: para derivar un pequeño caudal hacia un analizador de gases.

Ajuste del nivel de succión en reguladores de vacío quirúrgicos (aunque actualmente la mayoría utiliza reguladores de orificio).

Nota: Las válvulas de aguja nunca deben utilizarse como válvulas de cierre, ya que pueden cerrarse por completo de forma involuntaria y sus orificios son demasiado pequeños para un caudal elevado.

Ideales para: Puntos de prueba de laboratorio, paneles de calibración y ajuste preciso de los niveles de vacío.

6. Válvulas angulares: válvulas de cierre de toma de pared que ahorran espacio
En muchos diseños hospitalarios antiguos, las tomas individuales de las habitaciones (para aire médico o vacío) cuentan con una válvula angular justo detrás de la placa de pared. Se trata de válvulas compactas que cambian la dirección del flujo en 90°.

Ventajas:
Perfil bajo: caben en cajas de pared de 2″x4″.

Válvula de retención integrada: a menudo combinada con un obturador accionado por resorte.

Fáciles de manejar con una manivela de cuarto de vuelta o un mando de empuje y tracción.

Aplicaciones:
Detrás de las tomas de gases médicos (tipo DISS u Ohmeda): para aislar una plaza de cama individual.

Conexiones de vacío para sillones dentales: compactas y resistentes a la corrosión.

Tendencia actual: muchos hospitales nuevos están sustituyendo las válvulas angulares individuales por una válvula de bola de zona única situada fuera de la habitación, además de una toma no accesible para mantenimiento. Motivo: menos mantenimiento y menos puntos de fuga.

Ideal para: reformas, espacios reducidos y aislamiento de habitaciones individuales cuando la normativa lo permita.

Materiales y compatibilidad: lo que debes saber
Componente de la válvula Material recomendado A evitar
Cuerpo Acero inoxidable 316L, latón (niquelado para O₂) Hierro fundido, latón sin recubrimiento
Juntas PTFE, EPDM, FKM (Viton®) Caucho natural, Buna-N (desgasifica)
Bola/disco Acero inoxidable 316, latón cromado Aluminio, aleaciones de cobre
Vástago Acero inoxidable 17-4 PH, acero inoxidable 316 Acero al carbono
Lubricante Perfluoropoliéter (PFPE) – tipo Krytox® Grasas de hidrocarburos
Fundamental para el vacío: Evitar cualquier elastómero con altas tasas de desgasificación (p. ej., caucho de silicona). Se prefieren el PTFE y el FKM.

Normas y códigos que regulan la selección de válvulas
Cualquier válvula instalada en un sistema de gases médicos (en EE. UU., Reino Unido, UE u Oriente Medio) debe cumplir con:

NFPA 99 (Código de instalaciones sanitarias): regula las válvulas de zona, las alarmas y los materiales.

ISO 7396-1 – Sistemas de tuberías de gases médicos – Parte 1: Tuberías para gases médicos y vacío.

HTM 02-01 (Reino Unido) – Requisitos detallados para el etiquetado, ensayo e instalación de válvulas.

AS 2896 (Australia): sistemas de gases médicos – válvulas.

CSA Z7396.1 (Canadá): similar a la norma ISO.

Características obligatorias clave de las válvulas:

Todas las válvulas de cierre deben poder bloquearse en posición abierta o cerrada.

Las válvulas de zona deben ser accesibles, estar identificadas con señalización permanente y ubicadas fuera de la zona que controlan (excepto en la UCI o el quirófano, donde se permite su ubicación en el interior con precauciones especiales).

Cada estación de salida debe tener una válvula de retención integrada (ya sea en la salida o inmediatamente aguas abajo).

Errores comunes de instalación y cómo evitarlos
Incluso con el tipo de válvula adecuado, una instalación deficiente provoca fallos:

Error Consecuencia Solución
Utilizar válvulas lubricadas con aceite Contamina el aire médico; puede provocar neumonía lipoide Especificar «limpieza con oxígeno» y «montaje sin aceite»
Apretar en exceso los vástagos de las válvulas de bola Deforma los asientos de PTFE; provoca fugas Utilizar una llave dinamométrica; seguir las especificaciones del fabricante
Instalar una válvula de retención oscilante en vacío El disco nunca se asienta; el vacío falla Utilizar una válvula de retención de clapeta con resorte
Mezcla de latón y acero inoxidable en el vacío húmedo Corrosión galvánica Utilizar uniones dieléctricas o el mismo material
Ausencia de derivación alrededor de las válvulas reductoras de presión Imposible realizar el mantenimiento sin parada del sistema Instalar una válvula de bola en paralelo con brida ciega

Fabricante de cajas de distribuidores de válvulas VMB en China
Cómo adquirir las válvulas de gases médicos adecuadas y obtener un presupuesto rápidamente
Elegir las válvulas médicas de vacío y aire comprimido adecuadas es solo la mitad del camino. Necesitas un proveedor que ofrezca:

Paquetes completos de certificación: informes de ensayo de materiales (MTR), certificados de limpieza e informes de ensayos de presión.

Plazos de entrega cortos: las actualizaciones hospitalarias de emergencia no pueden esperar 12 semanas.

Asistencia técnica: ayuda para el dimensionamiento del Cv (coeficiente de caudal) y la conductancia de vacío.

Conformidad con las normas internacionales: válvulas con el marcado CE, ISO o UL para la NFPA.

En MedGas Valve Solutions, disponemos de más de 500 configuraciones de válvulas de bola, de diafragma, de retención, solenoides, de aguja y angulares de grado médico, todas ellas ensambladas en salas limpias ISO 7, sometidas a pruebas de presión individuales y tratadas al vacío.

Nuestras válvulas más solicitadas:
Válvula de bola de 3 piezas de acero inoxidable 316, de 1/2” a 2”, maneta bloqueable, asientos de PTFE – Modelo MGV-BV300

Válvula de diafragma sanitaria, tipo vertedero, diafragma de EPDM – Modelo MGV-DV200 (para aire médico)

Válvula de retención de presión de apertura ultrabaja (0,2 psi), accionada por resorte, apta para O₂ – Modelo MGV-CV70

Válvula solenoide de acción directa NC, 24 V CC, accionamiento manual de emergencia – Modelo MGV-SV50

Para obtener más información sobre los tipos y aplicaciones de las válvulas de gases médicos de vacío y aire comprimido: una guía completa para ingenieros hospitalarios y responsables de compras, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
