Tecnología de válvulas resistentes a la corrosión para sistemas de manejo de gases tóxicos y reactivos
{{{sourceTextContent.subTitle}}}
Tecnología de válvulas resistentes a la corrosión para sistemas de manejo de gases tóxicos y reactivos
{{{sourceTextContent.description}}}
En los sectores de la fabricación moderna de semiconductores, la producción fotovoltaica, el procesamiento químico, la ingeniería farmacéutica y el suministro de gases especiales, los gases tóxicos y reactivos se utilizan ampliamente en entornos de producción críticos. Estos gases suelen presentar una fuerte corrosividad, una elevada actividad química, toxicidad, inflamabilidad y sensibilidad a la contaminación. Los gases de proceso habituales, como el cloro (Cl₂), el fluoruro de hidrógeno (HF), cloruro de hidrógeno (HCl), amoníaco (NH₃), hexafluoruro de azufre (SF₆), silano (SiH₄) y trifluoruro de nitrógeno (NF₃) plantean requisitos extremadamente exigentes en cuanto a la seguridad del sistema, la compatibilidad de los materiales y la fiabilidad operativa.
Entre todos los componentes de un sistema de suministro de gas o de tratamiento de gases de escape, las válvulas desempeñan un papel fundamental en la regulación, el aislamiento, el control y la protección del flujo del proceso. Las válvulas industriales convencionales suelen sufrir un rápido deterioro, fallos en las juntas, generación de partículas o fugas cuando se exponen a entornos gaseosos agresivos. Por lo tanto, la tecnología de válvulas resistentes a la corrosión se ha convertido en una solución de ingeniería fundamental para las aplicaciones de manipulación de gases tóxicos y reactivos.
Este artículo analiza las tecnologías clave, las estrategias de selección de materiales, los mecanismos de sellado, los requisitos de rendimiento y las tendencias de aplicación de las válvulas resistentes a la corrosión utilizadas en sistemas de gases peligrosos.

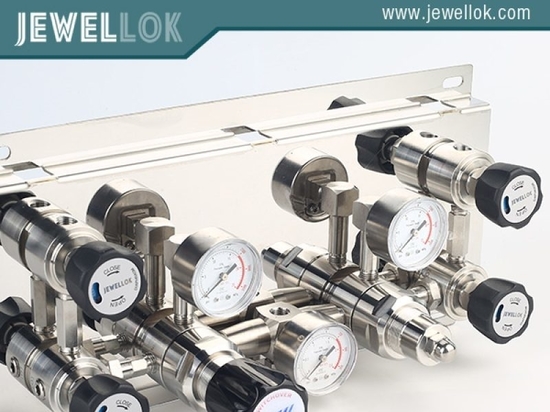

Regulador de presión de gas especial de una etapa para UHP
Retos de los entornos con gases tóxicos y reactivos
Los gases tóxicos y reactivos crean condiciones de funcionamiento muy exigentes que difieren significativamente de las aplicaciones industriales convencionales con fluidos.
El principal reto es la corrosión química. Los gases reactivos pueden atacar las superficies metálicas mediante oxidación, halogenación, formación de ácidos o reacciones electroquímicas. Los gases que contienen cloro, los compuestos fluorados y los vapores ácidos son especialmente destructivos para los materiales de acero inoxidable estándar.
Otro reto es el control de la pureza del gas. La fabricación de semiconductores y productos electrónicos requiere sistemas de gas de pureza ultraalta (UHP). Cualquier corrosión interna, desprendimiento de partículas o desgasificación de los componentes de la válvula puede introducir contaminación, lo que afecta al rendimiento del producto y a la consistencia del proceso.
La prevención de fugas constituye otra preocupación importante. Las fugas de gases tóxicos pueden generar graves riesgos para la seguridad, contaminación medioambiental, incumplimientos normativos y paradas de producción. Incluso las microfugas en las juntas del vástago de la válvula, las uniones roscadas o las interfaces de los asientos pueden suponer riesgos inaceptables.
Además, muchos gases reactivos operan en condiciones exigentes de temperatura y presión. Los ciclos térmicos, las fluctuaciones de presión y los cambios rápidos de proceso pueden acelerar la degradación de las juntas y la fatiga del material.
Estos retos requieren tecnologías de válvulas diseñadas específicamente para ser compatibles con gases peligrosos, en lugar de versiones modificadas de productos industriales convencionales.
Selección de materiales para la resistencia a la corrosión
La ingeniería de materiales es la base del diseño de válvulas resistentes a la corrosión.
Aleaciones de acero inoxidable de alto rendimiento
El acero inoxidable 316L es uno de los materiales más utilizados para válvulas de gases tóxicos debido a su equilibrio favorable entre resistencia a la corrosión, resistencia mecánica y facilidad de fabricación.
En comparación con el acero inoxidable 304 estándar, el 316L contiene molibdeno, lo que mejora significativamente la resistencia al ataque de los cloruros, a la corrosión por picaduras y a los entornos ácidos.
El acero inoxidable 316L electropulido se emplea con frecuencia en sistemas de gases para semiconductores, ya que su acabado superficial liso minimiza la retención de partículas, la adsorción química y los puntos de inicio de la corrosión.
Sin embargo, los gases altamente agresivos pueden superar la tolerancia a la corrosión de las aleaciones de acero inoxidable estándar.
Aleaciones a base de níquel
En entornos químicos severos, las aleaciones a base de níquel ofrecen un rendimiento superior frente a la corrosión.
Materiales como Hastelloy®, Inconel® y Monel® presentan una excelente resistencia a los ácidos oxidantes, los compuestos halogenados, los cloruros y los gases reactivos a alta temperatura.
El Hastelloy C-276, por ejemplo, demuestra una durabilidad excepcional en entornos con exposición a ácido clorhídrico, cloro húmedo y mezclas de sustancias químicas.
Los materiales a base de níquel se suelen elegir para sistemas de procesamiento químico, conductos de escape de depuradores y aplicaciones con gases especiales corrosivos.
Aunque estos materiales son más caros que el acero inoxidable, su larga vida útil y sus reducidos requisitos de mantenimiento suelen justificar la inversión.
Componentes de fluoropolímeros
Los materiales no metálicos también desempeñan un papel importante en la tecnología de válvulas resistentes a la corrosión.
Los fluoropolímeros, como el PTFE, el PFA, el FEP y el PVDF, ofrecen una inercia química excepcional frente a una amplia gama de gases agresivos y productos químicos corrosivos.
Estos materiales se utilizan ampliamente en asientos de válvulas, diafragmas, revestimientos y componentes de sellado.
Las válvulas revestidas de PTFE, por ejemplo, pueden resistir eficazmente el ataque de ácidos fuertes, halógenos reactivos y mezclas de gases corrosivos.
Sin embargo, los materiales fluoropolímeros presentan limitaciones relacionadas con la resistencia a la temperatura, la resistencia mecánica, el comportamiento frente a la fluencia y la permeabilidad. Es necesaria una evaluación técnica adecuada a la hora de integrar componentes basados en polímeros en sistemas de gas críticos.
Tecnología avanzada de sellado
El rendimiento del sellado de las válvulas determina directamente la seguridad operativa en los sistemas de manejo de gases tóxicos.
Las juntas de elastómero tradicionales suelen sufrir hinchamiento, ataque químico, agrietamiento o permeación cuando se exponen a gases reactivos.
Para hacer frente a estos problemas, las válvulas modernas resistentes a la corrosión utilizan tecnologías avanzadas de sellado.
Sellado metal contra metal
Los diseños de sellado con diafragma metálico y asiento metálico proporcionan una estanqueidad superior para aplicaciones con gases peligrosos.
Los sellos metálicos ofrecen una excelente resistencia química, estabilidad a altas temperaturas y baja permeabilidad al gas.
En sistemas de gases de pureza ultraalta, el sellado metal contra metal minimiza la desgasificación, reduce el riesgo de contaminación y permite unos niveles de fuga extremadamente bajos.
Muchas válvulas de diafragma de alta gama utilizadas en la fabricación de semiconductores alcanzan tasas de fuga de helio inferiores a 1×10⁻⁹ atm·cc/s.
Arquitectura de la válvula de diafragma
Las válvulas de diafragma son la opción preferida en aplicaciones con gases tóxicos y reactivos.
En el diseño de una válvula de diafragma, un diafragma flexible separa el gas de proceso del mecanismo del actuador y del entorno externo.
Esta estructura ofrece varias ventajas fundamentales:
Eliminación de las vías de fuga por el vástago
Reducción del volumen muerto
Mayor limpieza
Mayor protección contra la corrosión
Alta fiabilidad en ciclos de funcionamiento
Dado que el actuador permanece aislado de los medios del proceso, las válvulas de diafragma reducen significativamente los problemas de contaminación y mantenimiento.
Tecnología especializada en elastómeros
Cuando el sellado con elastómeros es inevitable, la compatibilidad de los materiales se convierte en un factor esencial.
Entre los materiales de sellado avanzados se incluyen:
Perfluoroelastómero Kalrez® (FFKM)
Compuestos Chemraz®
Elastómeros de fluorocarbono Viton®
Formulaciones de EPDM para aplicaciones seleccionadas
Estos elastómeros de ingeniería presentan una mayor resistencia a los productos químicos agresivos, a las temperaturas elevadas y a la exposición a gases reactivos.
La selección de las juntas debe basarse siempre en un análisis detallado de la compatibilidad química.
Tratamiento de superficies y optimización del acabado interno
La ingeniería de superficies influye significativamente en el comportamiento frente a la corrosión y en el rendimiento en cuanto a la pureza del gas.
El electropulido se utiliza ampliamente para mejorar la resistencia a la corrosión de los componentes de válvulas de acero inoxidable.
El proceso de electropulido elimina las irregularidades microscópicas de la superficie, los contaminantes incrustados y los defectos de mecanizado.
Entre las ventajas de las superficies internas electropulidas se incluyen:
Menor generación de partículas
Mayor resistencia a la corrosión
Menor adsorción de gases reactivos
Mayor facilidad de limpieza
Mejor rendimiento en cuanto a la pureza del gas
Las válvulas para gases de alta pureza suelen requerir valores de rugosidad de la superficie interna inferiores a 10 micropulgadas Ra.
Los tratamientos de pasivación también desempeñan un papel fundamental en la formación de capas protectoras estables de óxido de cromo sobre las superficies de acero inoxidable.
En entornos extremadamente agresivos, pueden aplicarse recubrimientos especializados, como recubrimientos de fluoropolímeros, recubrimientos cerámicos o tratamientos anticorrosivos patentados, para mejorar aún más la durabilidad.
Tipos de válvulas utilizadas en sistemas de gases peligrosos
Los diferentes procesos con gases requieren distintas configuraciones de válvulas.
Válvulas de diafragma
Las válvulas de diafragma predominan en aplicaciones de semiconductores, laboratorios analíticos y gases especiales.
Su estructura compacta, su reducido espacio muerto, su sellado hermético y sus características de control de la contaminación las hacen ideales para entornos de pureza ultraalta.
Válvulas de bola
Las válvulas de bola resistentes a la corrosión se utilizan ampliamente para aplicaciones de aislamiento y cierre en sistemas químicos industriales.
Las válvulas de bola revestidas de PTFE y las de cuerpo de aleación ofrecen un rendimiento eficaz en condiciones de servicio corrosivas.
Válvulas de aguja
Las válvulas de aguja ofrecen una capacidad de ajuste preciso del caudal.
Estas válvulas se utilizan habitualmente en sistemas de calibración, sistemas de muestreo de gases, paneles de instrumentación y controles de procesos de laboratorio.
Las válvulas de aguja de alta pureza suelen contar con conductos de flujo electropulidos y materiales en contacto con el fluido resistentes a la corrosión.
Válvulas neumáticas automáticas
La automatización cobra cada vez más importancia en entornos de manipulación de gases peligrosos.
Las válvulas de accionamiento neumático y electrónico permiten el funcionamiento a distancia, el cierre automático, el aislamiento de emergencia y el control inteligente de procesos.
Los sistemas de válvulas automatizados mejoran la seguridad operativa al reducir la exposición directa de las personas a gases tóxicos.
Áreas de aplicación
La tecnología de válvulas resistentes a la corrosión se utiliza en una amplia gama de sectores.
Fabricación de semiconductores
Las fábricas de semiconductores utilizan ampliamente gases reactivos para los procesos de deposición, grabado, limpieza y acondicionamiento de cámaras.
Las válvulas de diafragma de pureza ultraalta son componentes críticos en armarios de gases, cajas colectoras de válvulas, sistemas de suministro de gas a granel y herramientas de proceso.
Incluso una contaminación mínima o una fuga leve pueden afectar a la calidad de las obleas y al rendimiento de los equipos.
Industria de procesamiento químico
Las plantas químicas manipulan habitualmente materias primas corrosivas, productos intermedios tóxicos y subproductos reactivos.
Las válvulas resistentes a la corrosión son esenciales para mantener una contención segura, un control fiable de los procesos y una estabilidad operativa a largo plazo.
Sistemas de depuración de gases de escape
Los sistemas de tratamiento de gases de escape procesan las emisiones nocivas de los procesos antes de su liberación a la atmósfera.
Los sistemas de depuración suelen tratar corrientes de gases de escape ácidos, halogenados, oxidantes o químicamente reactivos.
Los componentes de las válvulas de estos sistemas requieren una resistencia excepcional a los condensados corrosivos y a las composiciones gaseosas agresivas.
Aplicaciones farmacéuticas y de laboratorio
Los laboratorios de investigación y las instalaciones farmacéuticas utilizan con frecuencia gases especiales para la síntesis, el análisis, la esterilización y los entornos de proceso controlados.
Las válvulas compactas, de alta integridad y resistentes a la corrosión contribuyen a mantener la seguridad del operador y la fiabilidad del proceso.
Tendencias de desarrollo futuro
El futuro de la tecnología de válvulas resistentes a la corrosión viene impulsado por las crecientes exigencias en materia de seguridad, digitalización, sostenibilidad y precisión de los procesos.
Las tecnologías de válvulas inteligentes son cada vez más habituales en los sistemas de gases peligrosos.
Los sensores integrados, la monitorización diagnóstica, los algoritmos de mantenimiento predictivo y las capacidades de comunicación remota permiten supervisar en tiempo real el estado de las válvulas y el estado de los procesos.
Las tecnologías de fabricación avanzadas también están transformando la producción de válvulas.
El mecanizado de precisión, la fabricación aditiva y la ingeniería avanzada de superficies permiten a los fabricantes optimizar la geometría del flujo, reducir el volumen muerto y mejorar la resistencia a la corrosión.
Las innovaciones en ciencia de los materiales siguen ampliando la gama disponible de aleaciones resistentes a la corrosión, compuestos cerámicos y polímeros de alto rendimiento.
Las consideraciones de sostenibilidad también influyen en las prioridades de diseño.
Una vida útil más larga, una menor frecuencia de mantenimiento, menores emisiones por fugas y una mayor eficiencia en el uso de los materiales contribuyen a que los sistemas de manejo de gases sean más seguros y respetuosos con el medio ambiente.
Conclusión
Las válvulas resistentes a la corrosión constituyen una base tecnológica fundamental para los sistemas de manejo de gases tóxicos y reactivos. La combinación de condiciones químicas agresivas, requisitos estrictos de pureza y exigentes expectativas de seguridad requiere soluciones de válvulas que vayan mucho más allá de los estándares industriales convencionales.
El éxito en el diseño de válvulas depende de una selección optimizada de materiales, tecnologías avanzadas de sellado, tratamientos de superficie de precisión y estrategias de ingeniería específicas para cada aplicación.
Desde instalaciones de fabricación de semiconductores y plantas químicas hasta sistemas de depuración de gases de escape y entornos de laboratorio, las válvulas resistentes a la corrosión garantizan un control fiable del caudal, la prevención de fugas, la reducción de la contaminación y la seguridad operativa a largo plazo.
A medida que las aplicaciones de gases peligrosos siguen evolucionando, las futuras tecnologías de válvulas integrarán cada vez más la monitorización inteligente, los materiales avanzados y la ingeniería de precisión para satisfacer las crecientes exigencias de los procesos industriales modernos.
Para obtener más información sobre la tecnología de válvulas resistentes a la corrosión para sistemas de manejo de gases tóxicos y reactivos, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
