Sistemas de unidades de dosificación de productos químicos de alta pureza (CDU) para aplicaciones de suministro de productos químicos en procesos húmedos de semiconductores

{{{sourceTextContent.subTitle}}}

Sistemas de unidades de dosificación de productos químicos de alta pureza (CDU) para aplicaciones de suministro de productos químicos en procesos húmedos de semiconductores

{{{sourceTextContent.description}}}

En la fabricación moderna de semiconductores, la pureza del proceso, la estabilidad química y el control preciso del suministro de fluidos son factores esenciales que influyen directamente en el rendimiento de las obleas, la fiabilidad de los dispositivos y la eficiencia de la fabricación. A medida que los nodos de proceso de los semiconductores siguen evolucionando hacia tecnologías avanzadas por debajo de los 5 nm, las normas de control de la contaminación en los entornos de procesamiento en húmedo se han vuelto cada vez más estrictas.

Las herramientas de proceso húmedo de semiconductores dependen en gran medida de sistemas de suministro de productos químicos ultrapuros para transportar de forma segura y constante los productos químicos agresivos del proceso. Entre estos sistemas, la unidad de dosificación de productos químicos (CDU) se ha convertido en un subsistema fundamental para gestionar el suministro de productos químicos de alta pureza en bancos de proceso húmedo de semiconductores, herramientas de limpieza, equipos de grabado y aplicaciones de preparación de superficies.

Un sistema CDU de alto rendimiento garantiza una dosificación precisa de los productos químicos, una regulación estable de la presión, una manipulación de fluidos libre de contaminación y una distribución segura de los productos químicos entre múltiples herramientas de proceso. Diseñados específicamente para entornos de semiconductores de alta pureza, los sistemas CDU desempeñan un papel vital a la hora de mantener la repetibilidad del proceso, minimizar la generación de partículas y dar soporte a aplicaciones químicas húmedas avanzadas.

Este artículo analiza la arquitectura técnica, los principios de diseño, los componentes clave, la selección de materiales y las ventajas de rendimiento de los sistemas CDU de alta pureza para aplicaciones de suministro de productos químicos en equipos de proceso húmedo de semiconductores.

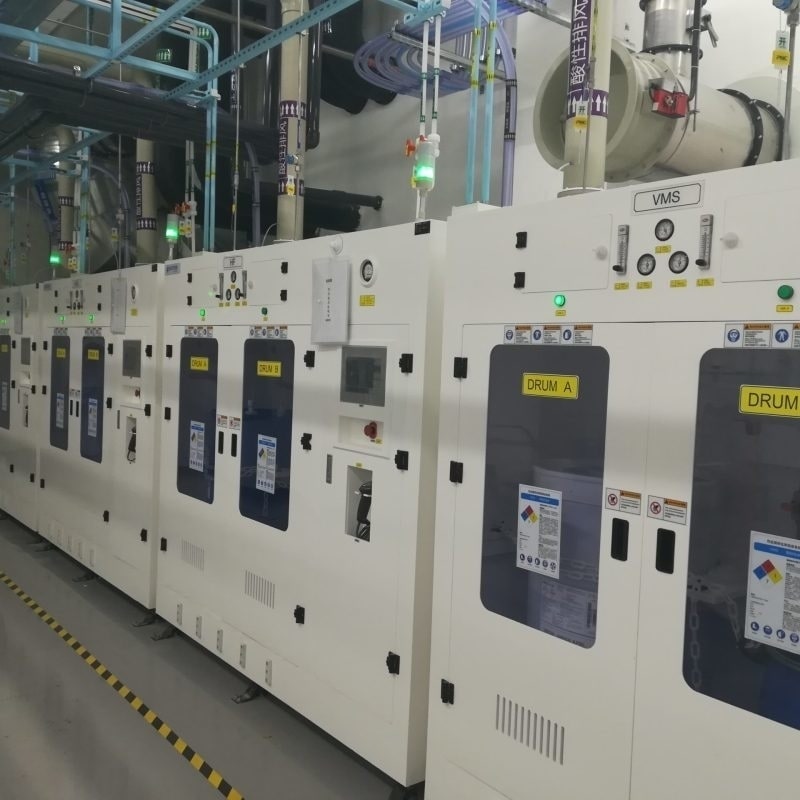

Equipos de suministro automático de líquidos químicos
Retos del suministro de productos químicos en el proceso húmedo de semiconductores
El procesamiento húmedo de semiconductores implica numerosos tratamientos químicos críticos que se utilizan durante la fabricación de obleas, entre los que se incluyen:

Limpieza de obleas
Eliminación de óxido
Decapado de fotorresina
Acondicionamiento de superficies
Grabado químico
Eliminación de contaminación metálica
Limpieza de partículas
Pasivación de superficies
Estas aplicaciones suelen utilizar productos químicos altamente corrosivos y sensibles, tales como:

Ácido fluorhídrico (HF)
Ácido sulfúrico (H₂SO₄)
Ácido nítrico (HNO₃)
Ácido clorhídrico (HCl)
Hidróxido de amonio (NH₄OH)
Peróxido de hidrógeno (H₂O₂)
Agua desionizada con ozono
Agente de grabado de óxido tamponado (BOE)
Soluciones de limpieza SC1 / SC2
Los sistemas de suministro de productos químicos que manipulan estos fluidos se enfrentan a varios retos técnicos:

Requisitos de pureza ultraalta
Incluso una contaminación mínima a nivel de partes por mil millones (ppb) puede provocar defectos en las obleas, contaminación metálica o generación de partículas, lo que conduce a una reducción del rendimiento y al fallo de los dispositivos.

Requisitos de compatibilidad química
Los ácidos agresivos, los oxidantes y las soluciones alcalinas requieren materiales en contacto con el fluido altamente resistentes a la corrosión y capaces de soportar una exposición química a largo plazo.

Control preciso del caudal y la presión
La repetibilidad de los procesos de semiconductores depende de caudales químicos estables, de una presión constante y de una sincronización precisa de la dosificación.

Seguridad y prevención de fugas
Los productos químicos peligrosos requieren protección de seguridad redundante, mecanismos de detección de fugas, estrategias de contención y funciones automatizadas de parada de emergencia.

Estas exigentes condiciones operativas requieren sistemas CDU de alta ingeniería, optimizados específicamente para entornos de suministro de productos químicos para semiconductores.

¿Qué es una unidad de dosificación de productos químicos (CDU)?
Una unidad de dosificación de productos químicos (CDU) es una plataforma integrada de gestión de fluidos que se utiliza para almacenar, regular, filtrar, supervisar y distribuir productos químicos de proceso de alta pureza a los equipos de procesamiento húmedo de semiconductores.

La CDU actúa como estación de control intermedia entre los sistemas de suministro de productos químicos a granel y las herramientas de semiconductores en el punto de uso.

Entre sus funciones principales se incluyen:

Almacenamiento y almacenamiento intermedio de productos químicos
Regulación de la presión
Estabilización del caudal
Gestión de la filtración
Control de desgasificación
Monitorización de productos químicos
Distribución a múltiples herramientas
Protección mediante enclavamiento de seguridad
Control automatizado de la dosificación de productos químicos
Una arquitectura típica de CDU para semiconductores integra múltiples módulos funcionales en un conjunto compacto compatible con salas blancas.

Arquitectura del sistema CDU de alta pureza
Un sistema CDU de grado semiconductor suele constar de varios subsistemas integrados.

Interfaz de suministro de productos químicos
La CDU recibe productos químicos de:

Sistemas de suministro de productos químicos a granel
Depósitos de uso diario
Armarios de productos químicos
Estaciones de transferencia de bidones
Redes centrales de distribución de productos químicos
La configuración de la entrada debe mantener una protección de pureza en bucle cerrado para evitar la contaminación atmosférica y la intrusión de humedad.

Módulo de depósito de productos químicos de alta pureza
El depósito de productos químicos funciona como cámara de almacenamiento intermedio y de amortiguación.

Entre las consideraciones clave de diseño se incluyen:

Baja generación de partículas
Minimización de los tramos muertos
Acabados lisos de las superficies internas
Compatibilidad química
Integración de la monitorización de nivel
Los sistemas CDU avanzados suelen utilizar:

Depósitos de PFA
Depósitos de PVDF
Recipientes de fluoropolímero de alta pureza
Estos materiales proporcionan una excelente resistencia frente a ácidos fuertes, oxidantes y la exposición a disolventes.

Sección de control de bombas y presión
El transporte preciso de productos químicos requiere una gestión de la presión del fluido altamente estable.

Las tecnologías habituales de bombas para CDU de semiconductores incluyen:

Bombas de diafragma
Bombas de doble diafragma accionadas por aire (AODD)
Bombas de acoplamiento magnético
Bombas de fuelle
Bombas centrífugas de alta pureza
Los sistemas de control de presión pueden integrar:

Transductores de presión
Reguladores de precisión
Amortiguadores de pulsaciones
Algoritmos de control de bucle cerrado
Mantener una presión de dosificación constante es esencial para la uniformidad del proceso y la optimización del consumo de productos químicos.

Módulo de filtración ultrapura
La filtración representa una de las funciones más críticas para el control de la contaminación en los sistemas CDU.

Las etapas típicas de filtración incluyen:

Prefiltración
Filtración final
Filtración en el punto de uso
Las clasificaciones habituales de los filtros incluyen:

0,2 μm
0,1 μm
Ultrafiltración de 50 nm
Las tecnologías avanzadas de filtración ayudan a eliminar:

Partículas
Contaminantes gelatinosos
Impurezas metálicas
Subproductos de la descomposición química
Las carcasas de los filtros de alta pureza se fabrican habitualmente con:

PFA
PTFE
PVDF
Polipropileno de alta pureza
Sistema de medición y monitorización del caudal
Los sistemas CDU modernos incorporan instrumentación en tiempo real para la monitorización y el control del proceso.

Los sensores integrados pueden incluir:

Caudalímetros
Sensores de presión
Sensores de temperatura
Analizadores de conductividad
Detectores de fugas
Transmisores de nivel de depósito
La monitorización en tiempo real permite:

Diagnóstico de procesos
Mantenimiento preventivo
Generación de alarmas
Control automatizado de recetas
Seguimiento del consumo de productos químicos
Las plataformas avanzadas de CDU suelen ser compatibles con protocolos de comunicación digital, entre los que se incluyen:

SECS/GEM
Ethernet/IP
Modbus TCP
Integración con PLC
Selección de materiales para sistemas CDU de alta pureza para semiconductores
La compatibilidad de los materiales es uno de los criterios de diseño más importantes para los equipos de suministro de productos químicos para semiconductores.

La contaminación por metales, los productos de corrosión y los extractables deben minimizarse para mantener la integridad del proceso.

Entre los materiales en contacto con el producto más habituales en las CDU para semiconductores se incluyen:

PFA (perfluoroalcoxiálcano)
El PFA está ampliamente reconocido como el material preferido para la manipulación de productos químicos húmedos en la industria de los semiconductores.

Entre sus ventajas se incluyen:

Excelente resistencia química
Niveles ultrabajos de sustancias extraíbles
Resistencia a altas temperaturas
Rendimiento superior en cuanto a pureza
Superficies internas lisas
El PFA se utiliza habitualmente para:

Tubos
Válvulas
Depósitos
Colectores
Componentes de bombas
PTFE (politetrafluoroetileno)
El PTFE ofrece una resistencia excepcional a la corrosión frente a una amplia gama de productos químicos agresivos.

Entre sus aplicaciones típicas se incluyen:

Asientos de válvulas
Juntas de estanqueidad
Revestimientos
Juntas de sellado
PVDF (fluoruro de polivinilideno)
El PVDF proporciona un alto rendimiento mecánico combinado con una excelente resistencia química.

Entre las aplicaciones típicas de las CDU se incluyen:

Sistemas de tuberías
Depósitos
Cuerpos de válvulas
Componentes estructurales
Acero inoxidable de alta pureza
Aunque los fluoropolímeros predominan en la manipulación de productos químicos corrosivos en contacto con el medio, el acero inoxidable electropulido puede seguir utilizándose para determinadas aplicaciones químicas compatibles y para conjuntos estructurales que no entren en contacto con el medio.

Automatización y control inteligente de las CDU
La industria de los semiconductores demanda cada vez más plataformas inteligentes de suministro de productos químicos capaces de adaptarse a los entornos de fabricación de la Industria 4.0.

Los sistemas modernos de CDU suelen integrar:

Automatización basada en PLC
Los controladores lógicos programables permiten:

Secuenciación automatizada de válvulas
Gestión de recetas
Control de bombas
Gestión de alarmas
Ejecución de lógicas de seguridad
Interfaz hombre-máquina (HMI)
Los sistemas HMI con pantalla táctil proporcionan a los operadores:

Visualización del proceso
Notificaciones de alarmas
Diagnósticos del sistema
Configuración de parámetros
Seguimiento de tendencias históricas
Funciones de mantenimiento predictivo
Las plataformas avanzadas de CDU admiten el análisis predictivo mediante la supervisión continua de:

Presión diferencial de los filtros
Condiciones de funcionamiento de las bombas
Tendencias de rendimiento del caudal
Tasas de consumo de productos químicos
Estas capacidades ayudan a reducir el tiempo de inactividad no planificado y a optimizar la programación del mantenimiento.

Diseño de seguridad en los sistemas de CDU para semiconductores
Dado que los productos químicos utilizados en los procesos húmedos de semiconductores son altamente peligrosos, la ingeniería de seguridad de las CDU es obligatoria.

Las funciones de seguridad críticas suelen incluir:

Sistemas de detección de fugas
Los sensores de fugas integrados permiten la detección rápida de:

Derrames de productos químicos
Fallos en las tuberías
Degradación de las juntas
Fugas en las conexiones
Diseño de contención secundaria
Las bandejas de contención de productos químicos y los armarios cerrados evitan la liberación accidental de productos químicos en los entornos de sala limpia.

Enclavamientos de parada de emergencia
Los enclavamientos automatizados pueden aislar inmediatamente el flujo de productos químicos al detectar:

Anomalías de presión
Alarmas de fugas
Fallos de las bombas
Activación de la parada de emergencia
Integración de ventilación y extracción
Un diseño adecuado del sistema de extracción favorece:

La eliminación de vapores
La mitigación de gases corrosivos
La protección del operador
Cumplimiento normativo
Ventajas de los sistemas CDU de alta pureza en aplicaciones de equipos húmedos para semiconductores
La implantación de sistemas CDU avanzados ofrece importantes ventajas operativas y de proceso.

Mayor estabilidad del proceso
El suministro estable de productos químicos mejora la consistencia del proceso y la repetibilidad entre obleas.

Reducción del riesgo de contaminación
Las vías de flujo de alta pureza minimizan la generación de partículas y la contaminación química.

Mejora del rendimiento en cuanto a rendimiento de producción
La gestión precisa de los productos químicos contribuye directamente a un mayor rendimiento en la fabricación de semiconductores.

Mayor fiabilidad de los equipos
El sólido diseño de las CDU reduce la frecuencia de mantenimiento y las interrupciones de producción no planificadas.

Integración flexible de herramientas
Los diseños modulares de las CDU permiten una implementación escalable en diversas plataformas de procesos húmedos.

Tendencias de desarrollo futuro
La evolución de la fabricación de semiconductores está impulsando la innovación continua en la tecnología de las CDU.

Entre las tendencias futuras se incluyen:

Plataformas inteligentes de CDU
Se espera que los diagnósticos basados en IA y la monitorización mediante gemelos digitales mejoren las capacidades de mantenimiento predictivo.

Innovación avanzada en materiales
Los fluoropolímeros de próxima generación y los materiales con niveles ultrabajos de sustancias extraíbles mejorarán aún más el rendimiento en cuanto a pureza.

Arquitectura modular compacta
Los diseños de CDU que aprovechan al máximo el espacio responderán a los crecientes requisitos de densidad de las fábricas.

Optimización de la sostenibilidad
Los futuros sistemas de CDU harán hincapié en:

Reducción de los residuos químicos
Menor consumo energético
Ahorro de agua
Integración del reciclaje de productos químicos

Caja colectora de válvulas de gas sih4
Conclusión
Los sistemas de unidades de dispensación de productos químicos (CDU) de alta pureza son componentes esenciales dentro de la infraestructura de suministro de productos químicos para los procesos húmedos de semiconductores. A medida que las geometrías de los dispositivos semiconductores siguen reduciéndose y las tolerancias de contaminación se vuelven cada vez más estrictas, los requisitos de rendimiento de las CDU están evolucionando rápidamente.

Gracias a la selección de materiales avanzados, el control preciso de los fluidos, la automatización inteligente y una rigurosa ingeniería de seguridad, los sistemas CDU modernos proporcionan la fiabilidad, la pureza y la consistencia de proceso necesarias para las aplicaciones de equipos de proceso húmedo de semiconductores.

Para los fabricantes de semiconductores que buscan un mayor rendimiento, un mejor control de la contaminación y una capacidad de proceso avanzada, invertir en tecnología CDU optimizada de alta pureza representa un paso fundamental hacia la excelencia en la producción de semiconductores de próxima generación.

Para obtener más información sobre los sistemas de unidades de dosificación de productos químicos de alta pureza (CDU) para aplicaciones de suministro de productos químicos en procesos húmedos de semiconductores, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
