Dispositivo para la eliminación simultánea y eficaz de SOx, NOx, COV y metales pesados en el tratamiento de gases de escape industriales complejos

{{{sourceTextContent.subTitle}}}

Dispositivo para la eliminación simultánea y eficaz de SOx, NOx, COV y metales pesados en el tratamiento de gases de escape industriales complejos

{{{sourceTextContent.description}}}

Los gases de escape industriales procedentes de sectores como la sinterización del acero y la fabricación de vidrio representan uno de los mayores retos en el control de la contaminación atmosférica. Se caracterizan por elevadas cargas de polvo, importantes fluctuaciones de temperatura y la presencia de mezclas químicas complejas —entre las que se incluyen los óxidos de azufre (SOx), óxidos de nitrógeno (NOx), compuestos orgánicos volátiles (COV) y metales pesados (Hg, As)—, estas emisiones superan las capacidades de los sistemas tradicionales de tratamiento de un solo contaminante. Los métodos convencionales suelen adolecer de interdependencias en los procesos, como el envenenamiento del catalizador por arsénico o la adsorción competitiva del mercurio. Este artículo explora los principios de ingeniería que subyacen a un novedoso dispositivo integrado diseñado para la eliminación sinérgica. Proponemos una arquitectura de reactor multifuncional y de múltiples etapas que aprovecha la zonificación espacial de la temperatura, la filtración catalítica avanzada y la inyección optimizada de sorbente para lograr una reducción conjunta de alta eficiencia, al tiempo que se mitigan los mecanismos de interferencia.

1. El reto de los gases de escape no ideales
El paradigma del control de la contaminación atmosférica ha pasado de las soluciones de «fin de línea» para un único contaminante a enfoques integrados y sinérgicos. Este cambio es especialmente crítico en industrias como la sinterización de mineral de hierro (una etapa primaria en la fabricación de acero) y los hornos de fusión de vidrio. Estos procesos producen gases de escape que son fundamentalmente difíciles de tratar debido a tres características principales:

Alta complejidad química: la corriente de gas contiene SOx (normalmente entre 300 y 2000 mg/Nm³), NOx (200-800 mg/Nm³), COV (incluidas dioxinas y furanos) y metales pesados (vapores de Hg⁰, Hg²⁺ y As₂O₃) simultáneamente.

Interferencia entre procesos: la reducción catalítica selectiva (SCR) tradicional para los NOx se ve envenenada por el arsénico (As) y desactivada por altas concentraciones de SO₂. Por el contrario, la desulfuración húmeda de los gases de escape produce yeso peligroso contaminado con metales pesados lixiviables y no logra capturar eficazmente el Hg⁰ volátil.

Variabilidad térmica y de partículas: Los gases de sinterización oscilan entre 80 °C y 180 °C, mientras que los gases de los hornos de vidrio pueden superar los 350 °C, lo que complica la selección de un único lecho catalítico.

Para abordar estos problemas, se requiere una nueva clase de dispositivos —a menudo denominados sistemas de «control integrado de múltiples contaminantes»—. Estos dispositivos no se limitan a encadenar tecnologías existentes, sino que aprovechan activamente las interacciones químicas entre los contaminantes para mejorar la eficiencia de eliminación y neutralizar al mismo tiempo los efectos antagónicos.

2. Filosofía de diseño: zonificación espacial e ingeniería de reacción
La arquitectura del dispositivo propuesto es un reactor de lecho fijo multietapa, vertical u horizontal, que integra la recuperación de calor, la inyección de sorbente seco y la filtración catalítica en una única carcasa. La filosofía de diseño se sustenta en tres pilares:

Gestión térmica de las etapas: Colocación de las operaciones unitarias de modo que se ajusten a los intervalos de temperatura óptimos para reacciones específicas (p. ej., oxidación del mercurio, SCR, oxidación de COV).

Resiliencia de los materiales: utilización de materiales catalíticos resistentes al envenenamiento por azufre y arsénico, como las formulaciones de vanadio-tungsteno-titanio (V₂O₅-WO₃/TiO₂) dopadas con promotores antienvenenamiento (p. ej., SiO₂ o metales de tierras raras).

Adsorción sinérgica: Uso de un lecho fluidizado circulante o un lecho fijo de adsorbentes de gran superficie específica (carbón activado, sorbentes a base de cal) que capturan metales pesados y actúan como capa sacrificial para proteger los catalizadores posteriores.

2.1 Etapa 1: Preacondicionamiento y captura de metales pesados (zona de temperatura: 150–200 °C)
La primera etapa tiene como objetivo la eliminación de partículas en suspensión, arsénico (As) y la oxidación del mercurio elemental (Hg⁰). El arsénico, presente en forma de vapor de As₂O₃ en fase gaseosa, es una potente neurotoxina y un veneno grave para los catalizadores de metales nobles y a base de vanadio. Si se permite que llegue al catalizador SCR, provoca una desactivación irreversible al bloquear los sitios ácidos activos.

Mecanismo: Se emplea un absorbedor de lecho fluidizado circulante (CFBA) o un reactor Downer aguas arriba de la unidad catalítica principal. En esta zona, se inyecta un polvo fino de cal hidratada (Ca(OH)₂) o de carbón activado. La elevada superficie específica del sorbente captura el As₂O₃ mediante quimisorción. Simultáneamente, se coinyectan compuestos halogenados (p. ej., NH₄Cl o CaBr₂) para facilitar la oxidación del mercurio elemental (Hg⁰) a cloruro mercúrico (HgCl₂). El mercurio oxidado se adsorbe más fácilmente sobre las partículas o la superficie del sorbente.

Resolución de interferencias: Al eliminar el arsénico y una fracción significativa de HCl/HF en esta etapa, el sistema evita el envenenamiento del catalizador de DeNOx/COV situado aguas abajo. Esta «capa de sorbente sacrificial» es crucial para mantener la actividad a largo plazo de los componentes catalíticos más costosos.

2.2 Etapa 2: Filtración catalítica integrada (zona de temperatura: 220–350 °C)
El núcleo del dispositivo es un filtro cerámico catalítico (o filtro de mangas catalítico). Esta unidad combina la eliminación de partículas (filtración) con la conversión catalítica (DeNOx y oxidación de COV) en un único proceso.

Estructura del dispositivo: El filtro está compuesto por filtros cerámicos tipo vela o bolsas de tejido recubiertas o impregnadas con un catalizador. La formulación del catalizador es fundamental. Para gases de escape que contienen tanto SO₂ como NOx, el catalizador a base de vanadio (V₂O₅-WO₃/TiO₂) es el estándar del sector, aunque con algunas modificaciones.

Conversión de SO₂ a SO₃: Una interferencia importante en el SCR tradicional es la oxidación no deseada del SO₂ a SO₃. El SO₃ reacciona con el NH₃ (el reductor para los NOx) para formar bisulfato de amonio (ABS), un depósito pegajoso y corrosivo que obstruye el catalizador y los equipos situados aguas abajo.

Solución: Para mitigar esto, el catalizador se diseña con una baja densidad de vanadio y una alta carga de tungsteno. El WO₃ suprime la oxidación del SO₂ al tiempo que mantiene una alta actividad para la reducción de NOx. Además, la capa catalítica está diseñada para tener una doble función:

Desnitrificación (DeNOx): Los NOx se reducen a N₂ utilizando NH₃ (4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O).

Oxidación de COV: Simultáneamente, los COV, incluidas las dioxinas, se oxidan a CO₂ y H₂O. La elevada temperatura de funcionamiento (220–350 °C) facilita esta oxidación profunda.

Resolución de interferencias: La torta de filtración (capa de polvo) que se acumula en la superficie de los filtros catalíticos actúa como adsorbente secundario. Esta capa de polvo absorbe los vapores de metales pesados que se han escapado de la etapa 1, impidiendo que alcancen los sitios activos catalíticos. La limpieza periódica por chorro pulsado elimina este polvo, evitando la acumulación de metales pesados que podría provocar el envenenamiento del catalizador a largo plazo.

2.3 Etapa 3: Oxidación avanzada y depuración final
Para los gases de escape industriales con altas cargas iniciales de COV o especies de mercurio refractarias, se introduce una etapa terciaria. Esta etapa utiliza plasma no térmico (NTP) o un catalizador de oxidación a baja temperatura.

Plasma no térmico: El NTP genera radicales altamente reactivos (O, OH, O₃) a temperatura ambiente. Estos radicales oxidan los COV residuales y convierten el Hg⁰ restante en HgO o HgCl₂.

Resolución de interferencias: La presencia de SO₂ suele inhibir los sistemas de plasma al consumir los radicales. Para contrarrestar esto, el sistema está diseñado de tal forma que el NTP se sitúe después de las etapas de desulfuración y de catálisis primaria, lo que garantiza que el gas que entra en la zona de plasma tenga un bajo contenido en SO₂.

3. Resolución de los principales mecanismos de interferencia
El principal obstáculo en el control de múltiples contaminantes no es la eliminación de componentes individuales, sino las interacciones negativas entre los procesos de eliminación. El dispositivo integrado propuesto aborda tres mecanismos críticos de interferencia:

3.1 Envenenamiento del catalizador por arsénico y metales pesados
Como se ha mencionado, el arsénico (As) y el plomo (Pb) son letales para los catalizadores de V₂O₅-WO₃/TiO₂.

Intervención de diseño: El sistema utiliza una arquitectura catalítica multicapa. La capa superior (en contacto con el gas) es un sustrato no catalítico de alta porosidad que actúa como trampa sacrificial para los metales pesados. Si los vapores de arsénico la atraviesan, reaccionan con la capa de polvo rica en calcio. La capa catalítica activa situada debajo está protegida por un recubrimiento que limita el tamaño de los poros, lo que impide físicamente el paso de las partículas de arsénico que no se hayan condensado en la fase anterior.

3.2 Competencia entre la reducción de NOx y la oxidación de COV
En un lecho catalítico único, las altas concentraciones de COV pueden competir con el NH₃ por los sitios activos del catalizador, lo que reduce la eficiencia de la reducción de NOx.

Intervención de diseño: El filtro catalítico se divide en dos zonas:

Zona A (zona de oxidación): La sección superior del filtro utiliza un catalizador con un mayor potencial de oxidación (p. ej., Mn-Ce/TiO₂) para quemar preferentemente los COV pesados. Esta reacción exotérmica eleva ligeramente la temperatura del gas, mejorando la cinética de la reducción selectiva de óxidos de nitrógeno (DeNOx) aguas abajo.

Zona B (zona SCR): La sección inferior utiliza un catalizador estándar de V₂O₅-WO₃/TiO₂ optimizado para la reducción selectiva, con un potencial de oxidación más bajo para minimizar la oxidación del NH₃ (una reacción secundaria que desperdicia reactivo).

3.3 Formación de bisulfato de amonio (ABS)
La reacción del NH₃ con el SO₃ forma ABS, que se condensa entre 150 °C y 230 °C, obstruyendo los filtros y los catalizadores.

Intervención de diseño: El dispositivo controla la temperatura con precisión. El reactor funciona estrictamente por encima del punto de rocío del ABS (normalmente > 260 °C) o se utiliza un bypass durante las operaciones a baja carga para mantener la temperatura. Además, la formulación del catalizador con bajo contenido en V₂O₅ minimiza la generación de SO₃, reduciendo así el precursor necesario para la formación de ABS.

4. Caso práctico: Integración en una planta de sinterización de acero
Para ilustrar la eficacia, consideremos una máquina de sinterización de 400 m² que produce 1,2 millones de Nm³/h de gases de escape.

Situación inicial: El gas entra a 120 °C con 600 mg/Nm³ de SO₂, 400 mg/Nm³ de NOx, altos niveles de dioxinas (COV) y 50 µg/Nm³ de Hg.

Configuración convencional: requeriría un precipitador electrostático (ESP), un depurador húmedo para el SO₂, y una unidad SCR independiente que requiere recalentamiento (costosa), además de un sistema de inyección de carbono para el mercurio. Esta configuración presenta un elevado consumo de agua, genera residuos peligrosos (yeso contaminado) y conlleva altos costes energéticos.

Dispositivo integrado propuesto:

Etapa 1 (CFBA): Se inyecta un sorbente de cal con carbón activado bromado. Eliminación del 95 % del SO₂, del 90 % del As y del 80 % del Hg⁰ mediante oxidación/adsorción. La temperatura del gas desciende a 100 °C, pero se recalienta mediante intercambio de calor hasta 240 °C.

Etapa 2 (filtro catalítico): La carga de polvo se reduce a <5 mg/Nm³. Se inyecta NH₃. El filtro catalítico funciona a 240–260 °C. La eficiencia de la desnitrificación alcanza el 90 %. Las dioxinas se destruyen con una eficiencia superior al 95 %. El mercurio residual se captura en la torta de filtración, lo que permite una eliminación total de Hg superior al 95 %.

Resultado: Este único dispositivo sustituye a cuatro operaciones independientes, reduce la huella ambiental en un 60 %, elimina el tratamiento de aguas residuales y consolida los residuos peligrosos (cenizas volantes con metales capturados) en un único residuo sólido manejable.

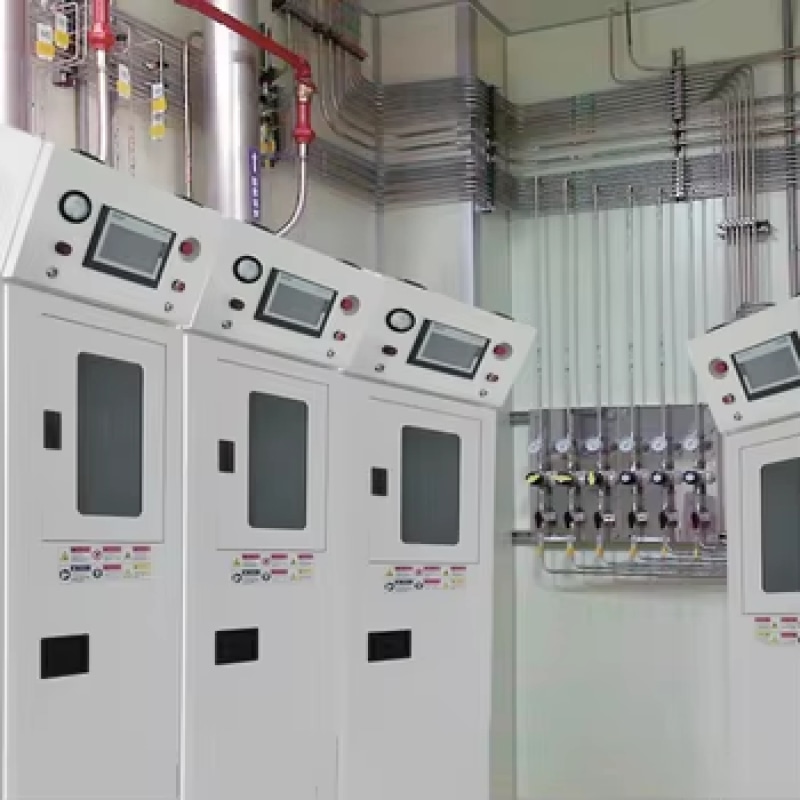

módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
5. Conclusión
El diseño de un dispositivo para la eliminación sinérgica de múltiples contaminantes en gases de escape industriales complejos requiere un cambio de paradigma, pasando del tratamiento secuencial a la intensificación integrada de procesos. La arquitectura más viable es un reactor dividido en zonas espaciales que combina la inyección de sorbente seco para el SOx a granel y los metales pesados, seguida de un filtro catalítico de doble función para la reducción simultánea de NOx y la oxidación de COV.

La clave del éxito reside en la ingeniería de materiales y la gestión térmica para mitigar las interferencias:

La contaminación por arsénico y metales pesados se controla mediante capas de sorbente sacrificial y recubrimientos protectores del catalizador.

La competencia entre los COV y los NOx por el catalizador se resuelve mediante la zonificación física (capa de oxidación seguida de una capa de SCR).

Se evita la incrustación por bisulfato de amonio optimizando la composición química del catalizador (bajo contenido en V₂O₅, alto contenido en WO₃) y manteniendo un estricto control de la temperatura por encima del punto de rocío del ABS.

A medida que las normas de emisiones se endurecen a nivel mundial hasta límites cercanos a cero, la adopción de este tipo de dispositivos integrados no es meramente una opción para sectores como la sinterización del acero y la fabricación de vidrio; es una necesidad económica y medioambiental. Los desarrollos futuros se centrarán en mejorar la actividad a baja temperatura de los catalizadores (150-200 °C) para eliminar los costes de recalentamiento y en la integración de gemelos digitales para la gestión de los venenos en tiempo real, optimizando aún más la sinergia en la reducción de múltiples contaminantes.
