Regulador de gas xenón con válvulas de paso total y acabado electropulido: excelencia en ingeniería para aplicaciones críticas

{{{sourceTextContent.subTitle}}}

Regulador de gas xenón con válvulas de paso total y acabado electropulido: excelencia en ingeniería para aplicaciones críticas

{{{sourceTextContent.description}}}

En el ámbito del suministro de gases especiales y de alta pureza, la regulación del gas xenón plantea retos únicos que exigen una ingeniería de precisión. El xenón, un gas noble cuyas aplicaciones abarcan desde el diagnóstico por imagen y la fabricación de semiconductores hasta la propulsión avanzada y la investigación científica, requiere sistemas de manejo que garanticen la máxima pureza, un caudal constante y un rendimiento fiable. Este artículo analiza en profundidad las especificaciones técnicas, la filosofía de diseño y las ventajas operativas de un regulador especializado para gas xenón que incorpora dos características fundamentales: válvulas de paso total (o de flujo total) y un acabado electropulido. Exploraremos cómo la sinergia de estos elementos da lugar a un regulador que mitiga la contaminación, minimiza la caída de presión y ofrece un control sin igual para procesos críticos basados en el xenón.

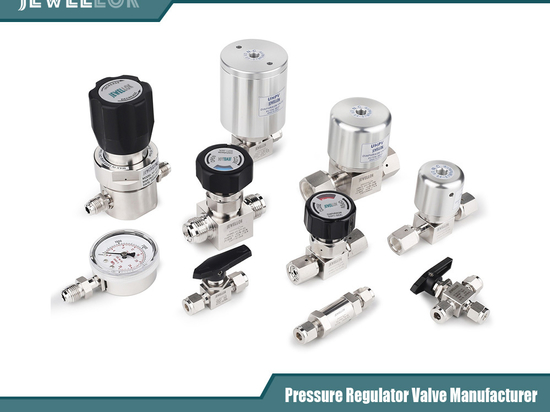

Válvulas para cilindros de gas de pureza ultraalta
Válvulas para cilindros de gas de pureza ultraalta
1. La importancia del manejo del xenón
El xenón es un peso pesado entre los gases nobles, tanto en sentido literal como figurado. Con su elevada masa atómica y su excepcional estabilidad química, resulta inestimable en aplicaciones en las que no se puede comprometer el rendimiento. En el ámbito médico, el xenón se utiliza como agente de contraste en resonancias magnéticas avanzadas y como anestésico. En la industria de los semiconductores, se emplea en el grabado por plasma para chips de última generación. En el sector aeroespacial, sirve como propulsor para los propulsores iónicos en el mantenimiento de la posición de los satélites. Todas estas aplicaciones comparten una exigencia común: el xenón debe suministrarse desde su cilindro de almacenamiento a alta presión hasta el punto de uso sin degradación, contaminación ni fluctuaciones.

Un regulador industrial estándar suele ser insuficiente para esta tarea. Los diseños tradicionales pueden provocar turbulencias, crear cavidades donde queden atrapados los contaminantes y contribuir a caídas de presión que afecten a la estabilidad del proceso. La solución reside en un regulador diseñado específicamente que aborde estos inconvenientes desde un nivel de diseño fundamental. La integración de válvulas de paso total y un acabado electropulido representa un enfoque integral para alcanzar los más altos estándares de integridad en el suministro de gas.

2. Característica fundamental del diseño: válvulas de paso total (flujo total)
La válvula es el corazón de cualquier regulador, ya que controla el flujo de gas desde la entrada de alta presión hasta la salida regulada de baja presión. En un diseño de paso total, este mecanismo de control está optimizado para minimizar la restricción del flujo.

2.1. Diseño y principio de funcionamiento
Una válvula de paso completo, a veces denominada válvula de paso total, cuenta con un orificio interno y un mecanismo de sellado (como un vástago y un asiento) diseñados de tal forma que el diámetro interno de la vía de flujo en el punto de la válvula es esencialmente igual al diámetro de los puertos de entrada y salida del regulador. Esto contrasta claramente con las válvulas estándar o de paso reducido, en las que el orificio es significativamente más pequeño que la tubería de conexión.

En el contexto de un regulador de xenón:

Cuando está abierta: El gas encuentra una trayectoria de flujo suave e ininterrumpida, sin estrechamientos repentinos. Esto es similar a una autopista que mantiene el mismo número de carriles al atravesar un cruce, en lugar de obligar al tráfico a pasar por una estrecha cabina de peaje.

Funcionalidad: Suele funcionar como una válvula de vástago y asiento. Un vástago mecanizado con precisión se retrae completamente de un asiento a juego cuando está abierta, creando la condición de paso total. Cuando está cerrada, forma un sellado hermético al gas, a menudo utilizando materiales avanzados como el PCTFE (Kel-F) o elastómeros ultrapuros compatibles con el xenón.

2.2. Ventajas técnicas para el servicio con xenón
Caída de presión minimizada: La principal ventaja es una reducción drástica de la pérdida de presión permanente a través del regulador cuando la válvula está abierta. Esto es crucial para mantener una presión constante aguas arriba del proceso y para maximizar el uso eficiente de todo el contenido de la botella de xenón, lo cual es especialmente importante dado el elevado coste de este gas.

Capacidad de caudal mejorada (valor Cv): El coeficiente de caudal (Cv) del regulador es significativamente mayor que el de un modelo equivalente de paso reducido. Esto permite alcanzar caudales más elevados si es necesario o, lo que es más habitual en el caso del xenón, permite obtener el mismo caudal con un ajuste más preciso y controlable, y ejerciendo menos fuerza sobre el mando de control.

Reducción de la turbulencia y la generación de partículas: Las constricciones repentinas provocan turbulencias, lo que puede dar lugar a microvibraciones y al posible desprendimiento de partículas de las superficies internas. El flujo optimizado de un diseño de paso completo favorece regímenes de flujo laminar o de transición, minimizando este riesgo.

Limpieza superior: Un recorrido liso y sin obstrucciones es más fácil de limpiar y purgar. Durante los ciclos de evacuación y purga previos a la introducción del xenón, el diseño de paso completo garantiza que no haya «zonas muertas» ni áreas ocultas donde pueda quedar atrapada la humedad o el aire.

3. Característica fundamental del diseño: Acabado electropulido
Mientras que la válvula de paso completo regula la dinámica del flujo, el acabado de la superficie interna del regulador determina la interacción entre el gas y el propio regulador. En el caso del xenón, esta interacción superficial debe minimizarse, y un acabado electropulido es el estándar de referencia para lograrlo.

3.1. El proceso de electropulido
El electropulido es un proceso electroquímico que elimina una fina capa de material de una superficie metálica (normalmente acero inoxidable 316L o 316L VIM/VAR en reguladores de alta pureza). El componente actúa como ánodo en un baño electrolítico. Una corriente eléctrica controlada elimina iones de la superficie, disolviendo preferentemente los picos y las asperezas microscópicas.

El resultado no es una superficie recubierta, sino una superficie integral y ultrasuave con:

Rugosidad superficial (Ra) radicalmente reducida: Los valores medios de rugosidad (Ra) pueden reducirse a 10 micropulgadas (0,25 µm) o menos. Se consigue un acabado similar al de un espejo.

Pasivación: El proceso potencia simultáneamente la capa natural de óxido de cromo del acero inoxidable, mejorando la resistencia a la corrosión.

Desbarbado: Elimina las rebabas microscópicas y los bordes afilados que quedan tras los procesos de mecanizado.

3.2. Ventajas técnicas para el servicio con xenón
Adsorción y desorción minimizadas: Todos los gases, incluidos los inertes, pueden adsorberse (adherirse) a imperfecciones microscópicas de la superficie. Una superficie rugosa tiene una superficie efectiva mucho mayor. El pulido electroquímico reduce esta superficie, minimizando la cantidad de xenón que puede «perderse» temporalmente al adherirse a las paredes del regulador. Y lo que es más importante, evita que el regulador actúe como una «esponja» para la humedad o los hidrocarburos, que posteriormente podrían desorberse y contaminar el flujo de xenón.

Eliminación de la generación de partículas: Una superficie lisa no presenta granos sueltos ni protuberancias que puedan desprenderse y convertirse en partículas contaminantes. Esto es fundamental en el grabado de semiconductores, donde una sola partícula puede arruinar el chip de un microchip.

Mejora de la facilidad de limpieza y purga: Al carecer de picaduras y hendiduras microscópicas, el regulador puede limpiarse según estándares extremadamente exigentes (por ejemplo, según los niveles de la norma ASTM G93) y purgarse de todos los gases ambientales con una eficiencia mucho mayor. La humedad y otros contaminantes no tienen dónde esconderse.

Resistencia a la corrosión: La capa pasiva mejorada proporciona una resistencia excepcional a cualquier posible agente corrosivo, lo que garantiza la integridad a largo plazo y evita la liberación de iones metálicos en la corriente de gas.

4. Rendimiento sinérgico en los sistemas de suministro de xenón
La verdadera excelencia técnica de este regulador reside en la sinergia entre la válvula de paso total y el acabado electropulido. Ambos abordan aspectos diferentes, pero complementarios, del manejo del gas:

La trayectoria del flujo: La válvula de paso total garantiza que la geometría de la trayectoria del flujo sea óptima: recta, abierta y sin restricciones.

La superficie del canal de flujo: El acabado electropulido garantiza que la textura de dicha trayectoria de flujo sea óptima: lisa, inerte y no adsorbente.

Esta combinación influye directamente en los parámetros clave de rendimiento de un sistema de xenón:

Retención de la pureza: El gas que sale del regulador tiene la misma pureza que el gas que entra en él. El sistema no añade partículas, humedad, hidrocarburos ni otros contaminantes.

Consistencia en el suministro: La baja caída de presión y el alto valor de Cv garantizan una presión de salida y un caudal estables, incluso cuando la presión de entrada disminuye debido al agotamiento del cilindro. Esto es vital para procesos como el funcionamiento de propulsores iónicos o el grabado de precisión.

Eficiencia del sistema: unos tiempos de bombeo y purga más rápidos, una menor pérdida por adsorción de gas y un aprovechamiento total de la botella se traducen en menores costes operativos y una mayor productividad.

Fiabilidad y durabilidad: Las superficies lisas y no reactivas, junto con el diseño robusto de la válvula, reducen el desgaste, evitan daños en los asientos causados por partículas y garantizan un sellado consistente y hermético a lo largo de innumerables ciclos.

5. Consideraciones específicas de la aplicación
El valor de este regulador especializado resulta más evidente en aplicaciones específicas de alto riesgo:

Fabricación de semiconductores: En las cámaras de grabado por plasma, se utiliza el xenón por su elevada masa y sus propiedades de grabado isotrópico. Cualquier contaminación o inestabilidad en el flujo puede alterar las velocidades de grabado, las dimensiones críticas y el rendimiento. Este regulador garantiza un suministro de gas impecable y predecible.

Imagen médica e investigación: Para la resonancia magnética pulmonar con xenón hiperpolarizado, el xenón debe estar libre de contaminación para permitir la polarización y una inhalación segura. El interior electropulido y ultralimpio es esencial.

Propulsión iónica de satélites: Los propulsores iónicos de xenón requieren un control extremadamente preciso del caudal másico de un propulsor costoso durante años de funcionamiento. El diseño de paso total maximiza la precisión y la eficiencia del control del caudal, mientras que el acabado pulido evita cualquier desgasificación en el vacío del espacio.

Investigación en física fundamental: En los detectores de partículas y los experimentos sobre materia oscura, el xenón se utiliza como medio de centelleo o ionización. Es fundamental que la contaminación de fondo del sistema de gas sea ultrabaja, por lo que resulta crucial que este regulador sea no adsorbente y se pueda limpiar.

6. Directrices de selección y especificación
A la hora de especificar un regulador de gas de xenón con válvulas de paso completo y acabado electropulido, los ingenieros deben tener en cuenta:

Material: acero inoxidable 316L, con verificación de un bajo contenido en cobalto para aplicaciones en semiconductores.

Especificaciones del acabado superficial: exigir un valor Ra cuantitativo (p. ej., Ra < 15 µin) y una referencia a la norma de pulido electroquímico.

Limpieza: Especificar una norma de limpieza y embalaje, como la norma ASTM G93, nivel B o C.

Tipos de conexión: Asegurarse de que la entrada sea CGA 580 (o la correspondiente de alta presión) y que las salidas sean de sellado frontal VCJ® o Ultra-Seal™ para mantener la integridad en todo el sistema.

Presiones nominales: Adapta la presión nominal de entrada a la presión del cilindro de xenón (a menudo de hasta 2000 psi / 138 bar) y selecciona un rango de presión de salida adecuado para la aplicación.

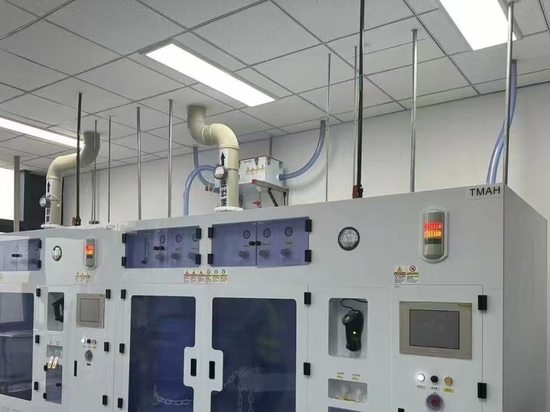

sistema de suministro de gas de alta pureza y alta presión
sistema de suministro de gas de alta pureza y alta presión
7. Conclusión
La regulación del gas xenón es una tarea que trasciende la gestión estándar de gases industriales. Exige un paradigma en el que se conceda la misma prioridad a la eficiencia del caudal y a la inercia de las superficies. La integración de válvulas de paso total y un acabado electropulido en un único diseño de regulador representa una respuesta a medida a este reto. Al eliminar las restricciones de caudal y crear un entorno interno impecable y sin interacciones, esta tecnología protege las valiosas propiedades del xenón desde el cilindro hasta el punto de uso. Para las industrias que amplían los límites de la tecnología —desde la fabricación de los microchips más avanzados hasta la propulsión de naves espaciales y la realización de diagnósticos médicos de vanguardia—, estos componentes diseñados con precisión no son meros accesorios, sino elementos fundamentales para el éxito, la fiabilidad y la innovación. Invertir en este nivel de tecnología de manejo de gases es, fundamentalmente, una inversión en la integridad y la repetibilidad de los procesos más críticos que dependen de las capacidades únicas del xenón.

Para obtener más información sobre el regulador de gas xenón con válvulas de paso total y acabado electropulido: excelencia en ingeniería para aplicaciones críticas, puede visitar la página web de Jewellok en https://www.jewellok.com/.
