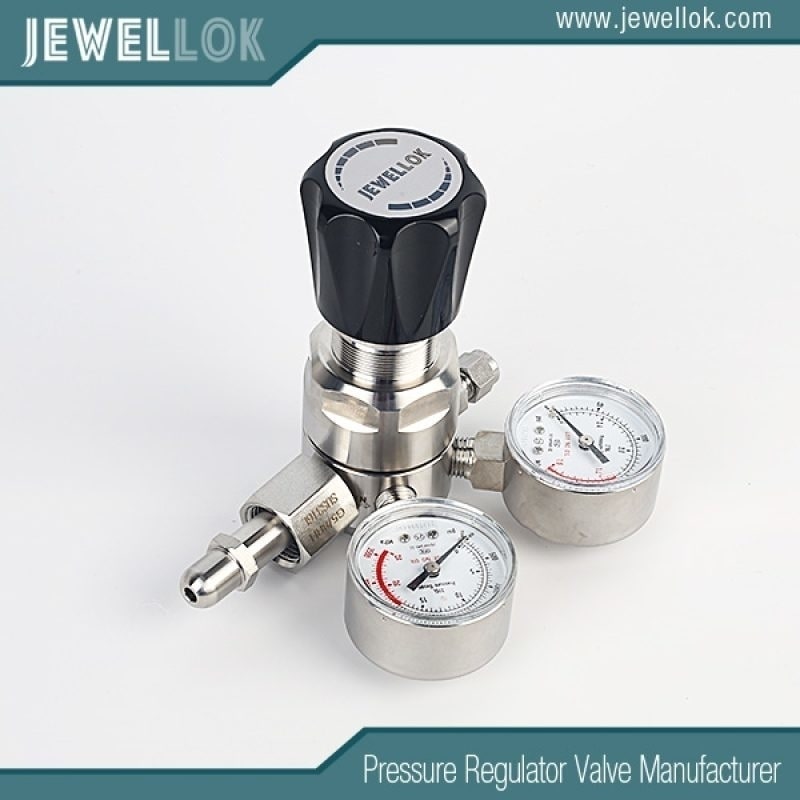

Regulador de gas nitrógeno de pureza ultraalta: control de precisión para aplicaciones críticas
{{{sourceTextContent.subTitle}}}
Regulador de gas nitrógeno de pureza ultraalta: control de precisión para aplicaciones críticas
{{{sourceTextContent.description}}}
En el ámbito de las aplicaciones industriales y científicas, la gestión de gases de pureza extrema es fundamental. Los reguladores de nitrógeno de pureza ultraalta (UHP) se sitúan a la vanguardia de esta tecnología, garantizando que el nitrógeno se suministre con una contaminación mínima y un control preciso de la presión. Estos dispositivos son esenciales en sectores en los que incluso trazas de impurezas pueden comprometer los procesos, como la fabricación de semiconductores, la producción farmacéutica y la instrumentación analítica. Este artículo profundiza en los aspectos técnicos de los reguladores de nitrógeno gaseoso de pureza ultraalta (UHP), analizando su diseño, funcionalidad, aplicaciones y requisitos de mantenimiento. Al comprender el funcionamiento de estos reguladores, los ingenieros y técnicos pueden optimizar sus sistemas para garantizar su fiabilidad y eficiencia.
El nitrógeno, al ser inerte y no reactivo, se utiliza ampliamente como gas portador, agente de purga o medio de recubrimiento. Sin embargo, para aplicaciones de pureza ultraalta, el gas debe mantener niveles de pureza que a menudo superan el 99,9999 % (grado 6N). Cualquier regulador que maneje este tipo de gas debe impedir la entrada de contaminantes como el oxígeno, la humedad o las partículas. Los reguladores de nitrógeno gaseoso de pureza ultraalta están diseñados con materiales y características especializadas para lograrlo, lo que los convierte en indispensables en entornos de alto riesgo.
Colectores de conmutación semiautomáticos de acero inoxidable de alta pureza
Colectores de conmutación semiautomáticos de acero inoxidable de alta pureza
Diseño y componentes
El diseño de un regulador de nitrógeno de pureza ultraalta es una muestra de principios de ingeniería avanzados. A diferencia de los reguladores estándar, los modelos de ultra alta pureza incorporan materiales que minimizan la desgasificación y la corrosión. Los componentes principales incluyen el cuerpo, el diafragma, el asiento, el obturador y los mecanismos de ajuste, todos fabricados en acero inoxidable de alta calidad, como el 316L o variantes electropulidas, para garantizar la suavidad de la superficie y reducir la adhesión de partículas.
El cuerpo del regulador suele ser de una sola pieza o de construcción soldada para eliminar posibles vías de fuga. El electropulido elimina rebabas e imperfecciones microscópicas, logrando una rugosidad superficial que suele ser inferior a 10 Ra (rugosidad media). Esto es crucial para evitar la generación de partículas durante el flujo de gas.
El diafragma, un elemento de estanqueidad clave, suele estar fabricado en Hastelloy u otras aleaciones resistentes a la fatiga y al ataque químico. Aísla el gas de proceso del mecanismo de resorte, evitando la contaminación por lubricantes o gases atmosféricos. En algunos diseños, una configuración de diafragma atado mejora la sensibilidad y el tiempo de respuesta.
El conjunto de asiento y obturador controla el caudal. Los asientos blandos fabricados en PCTFE (policlorotrifluoroetileno) o polímeros similares proporcionan un cierre hermético, esencial para mantener la pureza. Los asientos duros, que utilizan contacto metal con metal, se emplean para aplicaciones de mayor presión, pero requieren un mecanizado preciso para evitar fugas.
El ajuste de la presión se realiza mediante un mando manual o una maneta en T conectada a un mecanismo accionado por resorte. Esto permite un ajuste fino de la presión de salida, a menudo en rangos que van de 0-25 psi hasta 0-500 psi, dependiendo del modelo. Los manómetros, si se incluyen, son del tipo de tubo de Bourdon con conexiones sometidas a pruebas de fugas de helio para preservar la integridad.
Las conexiones de entrada y salida están normalizadas según las especificaciones de la CGA (Compressed Gas Association), como la CGA 580 para el nitrógeno, lo que garantiza la compatibilidad y la seguridad. Características adicionales, como los filtros integrados (por ejemplo, de metal sinterizado de 0,003 micras), retienen las partículas, mientras que los orificios de purga permiten evacuar el sistema antes de su uso.
Principio de funcionamiento
El funcionamiento de un regulador de nitrógeno UHP se basa en los principios de reducción y control de la presión. El nitrógeno a alta presión procedente de una botella o de una línea de suministro entra por el puerto de entrada. El regulador reduce esta presión hasta una presión de salida estable, fijada por el usuario.
En su núcleo se encuentra un sistema de fuerzas equilibradas. La presión de entrada actúa sobre el obturador, intentando abrirlo, mientras que el diafragma detecta la presión de salida y la contrarresta mediante la fuerza del muelle. Cuando la presión de salida desciende (debido a la demanda), el diafragma se desplaza, comprimiendo el muelle y abriendo el obturador para permitir un mayor flujo de gas. Por el contrario, si la presión aumenta, el diafragma empuja hacia atrás, cerrando el obturador.
Para aplicaciones de ultra alta presión (UHP), este proceso debe producirse sin introducir impurezas. El volumen muerto del regulador se minimiza para reducir el gas atrapado que podría mezclarse con contaminantes. Los coeficientes de caudal (Cv) están optimizados para caudales bajos a medios, normalmente entre 0,02 y 0,5, con el fin de mantener un flujo laminar y evitar el arrastre de partículas inducido por la turbulencia.
La caída de presión, o la variación de la presión de salida ante los cambios de caudal, es un parámetro de rendimiento crítico. Los reguladores UHP presentan una caída de presión baja, a menudo inferior al 1 % del punto de consigna, gracias a las amplias superficies de los diafragmas y a las constantes elásticas precisas. Las tasas de fuga de helio se especifican en 1×10^-9 cc/s o mejor, lo que garantiza que no se produzca entrada de aire atmosférico.
Los efectos de la temperatura se mitigan mediante diseños compensados, lo que mantiene el rendimiento en un rango de -40 °C a 60 °C. En aplicaciones criogénicas, existen variantes especiales diseñadas para gestionar la vaporización del nitrógeno líquido, que incorporan intercambiadores de calor para evitar la congelación.
Aplicaciones en la industria
Los reguladores de nitrógeno gaseoso de pureza ultraalta tienen un amplio uso en diversas industrias. En la fabricación de semiconductores, suministran nitrógeno a las herramientas de procesamiento de obleas, donde las impurezas podrían causar defectos en los microchips. Por ejemplo, en fotolitografía, el nitrógeno de pureza ultraalta purga los sistemas ópticos para evitar la opacidad provocada por la humedad.
En el sector farmacéutico, estos reguladores controlan el inertizado con nitrógeno en reactores y tanques de almacenamiento, preservando la integridad de los medicamentos al desplazar el oxígeno y evitar la oxidación. Los laboratorios analíticos confían en ellos para la cromatografía de gases y la espectrometría de masas, donde la pureza del gas portador influye directamente en los límites de detección y la precisión.
Las aplicaciones aeroespaciales utilizan nitrógeno UHP para inertizar depósitos de combustible y probar sistemas hidráulicos. En el sector de la alimentación y las bebidas, el envasado en atmósfera modificada emplea nitrógeno regulado para prolongar la vida útil sin conservantes.
Campos emergentes como la fabricación aditiva (impresión 3D) emplean estos reguladores para mantener atmósferas inertes en lechos de polvo metálico, evitando la oxidación durante la sinterización por láser. En el ámbito de la investigación, los aceleradores de partículas y los experimentos de fusión requieren nitrógeno UHP para la refrigeración y el aislamiento.
Beneficios y ventajas
La principal ventaja de los reguladores de nitrógeno UHP es la prevención de la contaminación, lo que se traduce en mayores rendimientos y una reducción del tiempo de inactividad en los procesos. Su construcción robusta garantiza una larga vida útil, con un tiempo medio entre fallos que a menudo supera los 10 años.
El control de precisión mejora la estabilidad del proceso, algo fundamental para obtener resultados reproducibles en I+D. Las características de seguridad, como las válvulas de alivio de presión y los discos de ruptura, protegen contra la sobrepresurización. El cumplimiento de normas como SEMI (Semiconductor Equipment and Materials International) e ISO garantiza la interoperabilidad a nivel mundial.
Desde el punto de vista económico, aunque los costes iniciales son más elevados que los de los reguladores estándar (oscilando entre 500 y 5.000 dólares), la reducción de los desechos y las repeticiones de trabajo justifica la inversión. La eficiencia energética mejora al minimizar el desperdicio de gas gracias a un cierre hermético.
Consideraciones sobre mantenimiento y seguridad
Un mantenimiento adecuado es fundamental para mantener el rendimiento. Se recomiendan inspecciones periódicas para detectar fugas mediante espectrometría de masas de helio. Los protocolos de limpieza incluyen baños ultrasónicos con alcohol isopropílico, seguidos de purga con nitrógeno y secado en horno para eliminar la humedad.
Las prácticas de seguridad incluyen el uso de reguladores únicamente con gases y presiones compatibles. Los operarios deben llevar EPI (equipo de protección individual) y garantizar una ventilación adecuada. La manipulación de las botellas debe seguir las directrices del DOT (Departamento de Transporte) para evitar accidentes.
En caso de mal funcionamiento, síntomas como la «fuga de presión» (aumento lento de la presión de salida) indican desgaste de la sede, lo que requiere su sustitución. La calibración cada 6-12 meses mantiene la precisión.
Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Conclusión
Los reguladores de nitrógeno de pureza ultraalta representan la cúspide de la tecnología de manejo de gases, combinando la ciencia de los materiales, la dinámica de fluidos y la ingeniería de precisión. No se puede subestimar su papel a la hora de salvaguardar la pureza de los procesos, lo que permite avances en tecnología y ciencia. A medida que las industrias buscan una mayor eficiencia, estos reguladores evolucionarán, incorporando sensores inteligentes para la monitorización en tiempo real y la integración con el IoT para el mantenimiento predictivo. Comprender y utilizar eficazmente los reguladores de nitrógeno de pureza ultraalta garantiza un rendimiento óptimo en aplicaciones exigentes.
Para obtener más información sobre los reguladores de nitrógeno de pureza ultraalta: control de precisión para aplicaciones críticas, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
