¿Cómo funciona el regulador de nitrógeno de dos etapas?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona el regulador de nitrógeno de dos etapas?

{{{sourceTextContent.description}}}

En sectores que van desde el envasado de alimentos y el dispensado de bebidas hasta el procesamiento químico y el corte por láser, el suministro preciso, seguro y constante de gases inertes como el nitrógeno es fundamental. En el corazón de este sistema de suministro controlado se encuentra un equipo esencial: el regulador de presión. Aunque los reguladores de una sola etapa son habituales en muchas aplicaciones, cuando la estabilidad y la fiabilidad son imprescindibles, el regulador de nitrógeno de dos etapas se convierte en la opción preferida. Pero, ¿qué lo distingue y cómo consigue su mecanismo interno un rendimiento tan superior? Este artículo analiza en profundidad la ingeniería, el funcionamiento y las ventajas del regulador de dos etapas.

La función fundamental de un regulador

En primer lugar, es esencial comprender el problema básico que resuelve un regulador. El nitrógeno se almacena normalmente en cilindros a altas presiones que pueden oscilar entre 2.200 y 6.000 psi (libras por pulgada cuadrada). Sin embargo, la mayoría de las aplicaciones requieren presiones de trabajo que oscilan entre 5 y 150 psi. La función principal de un regulador es reducir esta presión elevada y variable del cilindro a una presión más baja, utilizable y constante, independientemente de las fluctuaciones en el suministro de entrada.

Un regulador de una sola etapa lleva a cabo esta reducción en un solo paso. Aunque es eficaz para muchas tareas, tiene una limitación inherente: a medida que el cilindro se vacía, la presión de entrada desciende, lo que provoca una disminución gradual de la presión de salida —un fenómeno conocido como «creep» o «droop»—. Aquí es donde destaca el diseño de dos etapas.

Fabricantes de válvulas para gases de alta pureza en China
Fabricantes de válvulas para gases de alta pureza en China

El principio fundamental: dos reducciones en serie

Un regulador de nitrógeno de dos etapas es, en esencia, dos reguladores de una sola etapa integrados en una carcasa compacta. Realiza la reducción de presión en dos etapas distintas y secuenciales:

Primera etapa: reduce la presión extremadamente alta y variable del cilindro a una presión intermedia constante.
Segunda etapa: toma esta presión intermedia ya moderada y la reduce aún más hasta alcanzar la presión de salida precisa y ajustada con exactitud que ha establecido el usuario.
Este sistema en cascada aísla eficazmente la segunda etapa de los cambios drásticos que se producen en la botella, lo que da como resultado una estabilidad de salida excepcional.

Anatomía y mecánica de funcionamiento

Analicemos el recorrido interno del gas nitrógeno a través del regulador de dos etapas, componente por componente.

La primera etapa: la guardiana de la presión constante
Entrada y cámara de alta presión: el gas entra desde la botella en la cámara de alta presión de la primera etapa.
Diafragma y resorte de la primera etapa: esta etapa suele estar accionada por resorte y preajustada de fábrica. Un resorte grande y resistente ejerce una fuerza sobre un diafragma, que a su vez está conectado a un asiento de válvula. La fuerza del resorte está calibrada para mantener una presión intermedia específica (normalmente entre 200 y 400 psi, dependiendo del modelo).
Funcionamiento autocompensado: Aquí radica la genialidad de la primera etapa. Imagina que la botella está llena (por ejemplo, a 2.200 psi). La alta presión actúa contra el diafragma, ayudando a cerrar el asiento de la válvula y a restringir el caudal, lo que mantiene la presión intermedia establecida. A medida que el cilindro se vacía (por ejemplo, hasta 500 psi), la fuerza que actúa sobre el diafragma disminuye. La fuerza relativa del muelle, ahora mayor, empuja el diafragma para abrir el asiento de la válvula ligeramente más. Este ajuste automático permite que pase más gas desde una presión de fuente más baja para mantener la misma presión intermedia.
Resultado: tanto si el cilindro está lleno como casi vacío, el gas que sale de la primera etapa y entra en la cámara intermedia se encuentra a una presión casi constante.

La segunda etapa: el regulador de precisión
Cámara intermedia: esta cámara retiene el gas a la presión de salida de la primera etapa, ahora estable.
Diafragma, resorte y mando de ajuste de la segunda etapa: Esta etapa es ajustable por el usuario. Al girar el mando externo se comprime o se relaja un resorte de control, que ejerce presión sobre un segundo diafragma (a menudo más sensible).
Mecanismo de válvula en función de la demanda: El diafragma está conectado a un segundo asiento de válvula. Cuando se abre una válvula de salida (como un grifo de cerveza o un soplete de corte) aguas abajo, la presión en la cámara de baja presión desciende momentáneamente. El resorte de control empuja el diafragma hacia abajo, abriendo el asiento de la válvula para permitir que entre más gas de la cámara intermedia, restableciendo así la presión ajustada. Cuando la válvula aguas abajo se cierra, la presión aumenta, empuja el diafragma hacia arriba y cierra el asiento de la válvula.
Resultado: el usuario ajusta la presión de suministro exacta necesaria para la aplicación. El mecanismo de segunda etapa responde al instante a la demanda aguas abajo, proporcionando un control y un caudal precisos.

La ventaja fundamental: estabilidad en condiciones cambiantes

Para visualizar la superioridad del diseño de dos etapas, observe el gráfico que muestra la relación entre la presión de salida y la presión del cilindro.

Regulador de una sola etapa: El gráfico muestra una curva descendente clara. A medida que la presión del cilindro desciende desde el estado lleno hasta el vacío, la presión de salida cae significativamente. Esta «caída» puede afectar a la calidad del proceso, a la carbonatación de las bebidas o a la precisión de corte.
Regulador de dos etapas: El gráfico muestra una línea horizontal casi plana. La presión de salida se mantiene prácticamente constante desde que el cilindro está lleno hasta que la presión de entrada es muy baja. La compensación de la primera etapa absorbe las variaciones del lado del suministro, lo que proporciona una base sólida como una roca sobre la que puede trabajar la segunda etapa.

Resumen de las ventajas clave:

Presión de suministro constante: elimina la caída, lo que garantiza un rendimiento constante.
Mayor seguridad: Proporciona un suministro de gas más fiable y predecible, reduciendo los riesgos asociados a picos o caídas de presión.
Mayor precisión: Fundamental para aplicaciones sensibles como la cromatografía, la investigación y el dispensado de bebidas de alta calidad.
Compensación automática: Requiere menos intervención y ajustes por parte del usuario a lo largo de la vida útil de la botella.

Comparación: reguladores de dos etapas frente a reguladores de una sola etapa

Característica Regulador de dos etapas Regulador de una sola etapa
Estabilidad de la presión Excelente; caída mínima. Buena al principio, pero disminuye a medida que se vacía el cilindro.
Construcción Más compleja, dos mecanismos en un solo cuerpo. Más sencilla, un solo mecanismo de reducción.
Coste Mayor inversión inicial. Más económico.
Peso/tamaño Normalmente más grande y pesado. Más compacto y ligero.
Ideal para Aplicaciones críticas, procesos largos, sistemas de alta pureza, sistemas de cerveza de barril. Tareas más breves, aplicaciones menos críticas, puntos de uso donde la presión de suministro es estable.

Aplicaciones habituales de los reguladores de nitrógeno de dos etapas

La estabilidad de los reguladores de dos etapas los hace indispensables en:

Industria alimentaria y de bebidas: sistemas de cerveza de barril (donde una presión constante es vital para una carbonatación y un servicio adecuados), conservación del vino y bebidas con infusión de nitrógeno, como el café cold brew («nitro»).
Entornos de laboratorio y análisis: cromatografía de gases (GC), preparación de muestras y entornos en los que incluso las fluctuaciones de presión más leves pueden arruinar experimentos o calibraciones.
Láseres y corte: el nitrógeno se utiliza a menudo como gas auxiliar en el corte por láser para producir bordes limpios y libres de oxidación. La consistencia de la presión es clave para la calidad del corte.
Fabricación de productos electrónicos: en la soldadura y la producción de placas de circuitos, donde se necesitan atmósferas inertes.
Aeronáutica y sistemas de alta pureza: donde la fiabilidad y la seguridad son primordiales.

Consejos de selección y mantenimiento

Selección de un regulador: Elige materiales compatibles con la pureza de tu gas (por ejemplo, latón para aplicaciones estándar, acero inoxidable para aplicaciones de alta pureza o corrosivas). Asegúrate de que la conexión de entrada (racor CGA) sea compatible con tu botella y de que la conexión de salida se adapte a tu manguera o sistema. Comprueba que los rangos de presión (entrada, intermedia y salida) se ajusten a tus necesidades.
Funcionamiento seguro: Abre siempre la válvula de la botella lentamente. Antes de realizar la conexión, abre ligeramente la válvula de la botella durante un instante para eliminar posibles residuos. Utiliza el regulador únicamente para el gas para el que está diseñado (N₂).
Mantenimiento: Compruebe periódicamente si hay fugas utilizando una solución de detección de fugas. Haga que personal cualificado inspeccione y revise los reguladores anualmente o según las directrices del fabricante. Nunca utilice aceite ni grasa en los reguladores, ya que esto puede provocar reacciones violentas con el oxígeno a alta presión (una advertencia fundamental incluso cuando se utiliza nitrógeno, ya que los equipos pueden conectarse incorrectamente).

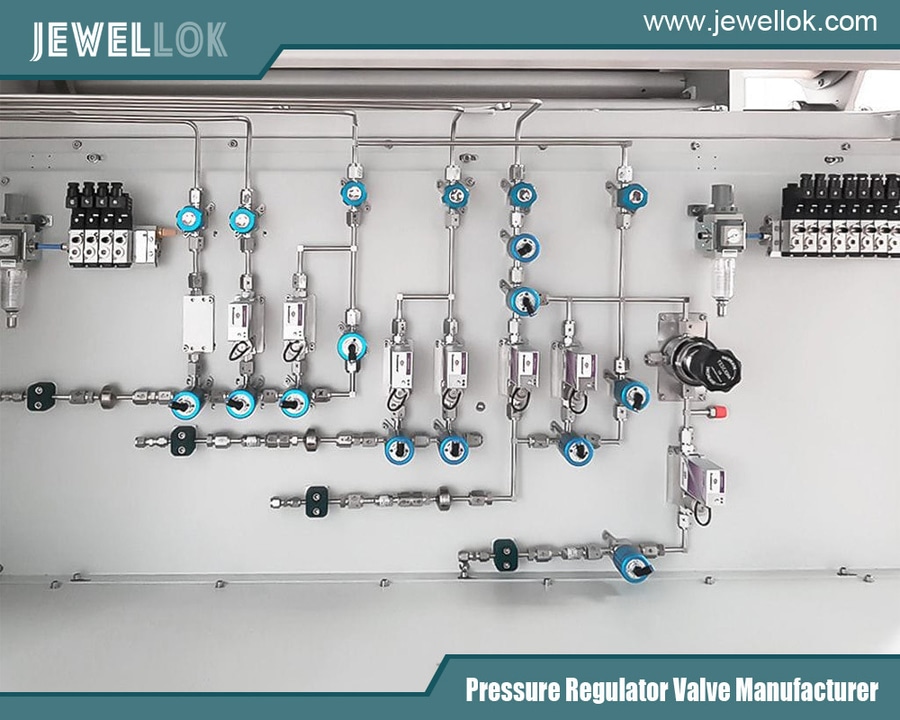

sistema de suministro de gas en la industria de los semiconductores
sistema de suministro de gas en la industria de los semiconductores
Conclusión

El regulador de nitrógeno de dos etapas es una obra maestra de la neumática práctica. Al dividir la formidable tarea de la reducción de presión en dos pasos aislados —primero creando una presión intermedia estable y, a continuación, permitiendo un control preciso por parte del usuario—, ofrece un nivel inigualable de consistencia y fiabilidad. Su complejo juego interno de resortes, diafragmas y válvulas es lo que proporciona esa línea perfectamente plana en el gráfico de presión, lo que se traduce directamente en una calidad constante del producto, resultados científicos reproducibles y procesos industriales seguros. Aunque no es necesario para todas las tareas, en aquellas aplicaciones en las que la estabilidad de la presión es sinónimo de éxito, el regulador de dos etapas no es solo una herramienta, sino el motor fundamental de la precisión.
