Presión de salida del regulador de contrapresión: cómo funciona y lo que debes saber

{{{sourceTextContent.subTitle}}}

Presión de salida del regulador de contrapresión: cómo funciona y lo que debes saber

{{{sourceTextContent.description}}}

En el complejo mundo de los sistemas de control de fluidos —que abarca sectores que van desde el petróleo y el gas hasta la industria farmacéutica y la biotecnología—, mantener una presión precisa no es solo un requisito, sino una piedra angular de la seguridad, la eficiencia y la calidad del producto. Aunque los reguladores reductores de presión son ampliamente conocidos, su homólogo, a menudo pasado por alto, el regulador de contrapresión (BPR), desempeña un papel igualmente crucial. El núcleo de su función es el control de la presión de salida, un concepto que puede resultar contraintuitivo, pero que es fundamental para la integridad del sistema. Este artículo profundiza en el funcionamiento de cómo un regulador de contrapresión gestiona la presión de salida, explora sus aplicaciones esenciales y describe las consideraciones clave para su selección y funcionamiento.

Comprender el papel fundamental: todo gira en torno a la salida

En primer lugar, aclaremos el principal punto de confusión. A diferencia de un regulador reductor de presión, que controla la presión aguas abajo (de salida) tomando una presión de entrada más alta y reduciéndola, un regulador de contrapresión controla la presión aguas arriba (de entrada) imponiendo una restricción variable al caudal que sale del sistema.

En términos más sencillos: un BPR es un centinela en la compuerta de salida. Su único propósito es mantener una presión deseada y fijada en su propio puerto de entrada (que está conectado a su recipiente de proceso, tubería o reactor) modulando la resistencia al flujo aguas abajo. La presión en su puerto de salida es, por diseño, inferior o igual a esta presión de entrada fijada y viene determinada por las condiciones aguas abajo. Este es el salto conceptual clave: la variable controlada es la presión de entrada del regulador; la presión de salida es una consecuencia.

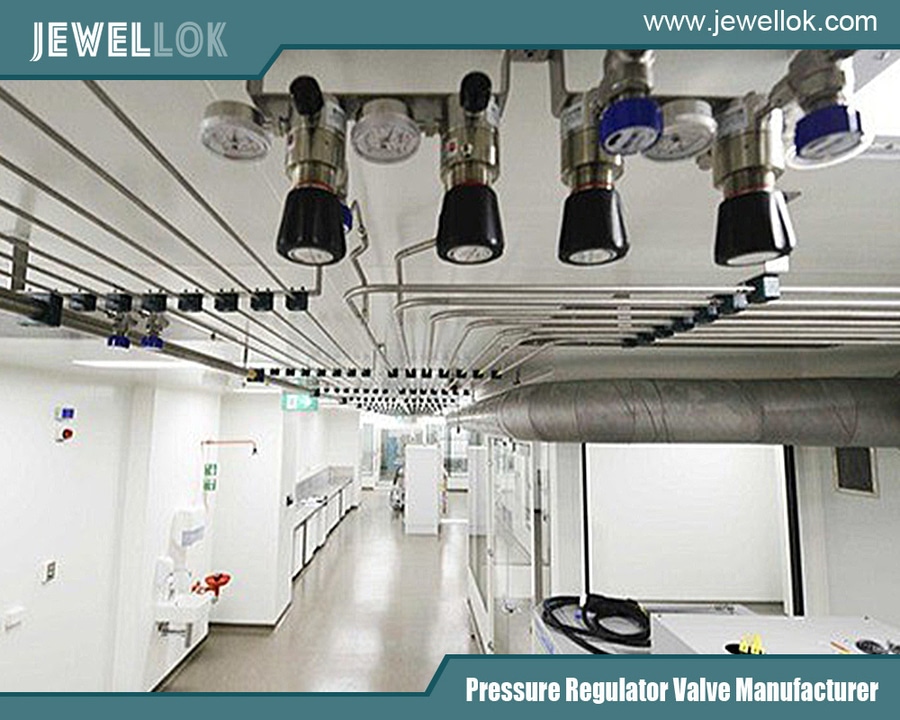

Fabricantes de válvulas para gases de alta pureza en China
Fabricantes de válvulas para gases de alta pureza en China

El principio básico de funcionamiento: detección, equilibrio y modulación

Un regulador de contrapresión típico accionado por resorte funciona mediante un sencillo mecanismo de equilibrio de fuerzas. Sus componentes principales incluyen:

Puerto de entrada: conectado al sistema protegido situado aguas arriba.
Puerto de salida: conectado al destino de menor presión (por ejemplo, una antorcha, un drenaje o una línea de recogida de baja presión).
Elemento sensor: un diafragma o pistón que detecta directamente la presión del lado de entrada.
Resorte: proporciona la fuerza de punto de consigna ajustable. Al comprimir el resorte se aumenta la presión de consigna.
Asiento de sellado y obturador: el orificio que se abre y se cierra para restringir el caudal.

A continuación se describe el ciclo de funcionamiento paso a paso:

En reposo/cerrada: Cuando la presión aguas arriba es inferior al punto de ajuste del muelle, la fuerza del muelle empuja el obturador contra el asiento, sellando la válvula en posición cerrada. No se produce ningún caudal.
Aumento de presión y apertura: A medida que aumenta la presión en el sistema aguas arriba (procedente de una bomba, un compresor o una reacción química), esta actúa sobre el diafragma sensor. Cuando esta fuerza aguas arriba supera la fuerza del muelle de ajuste, el diafragma/pistón se eleva. Este movimiento aleja el obturador del asiento, creando una abertura.
Caudal y modulación: El fluido comienza a fluir desde la entrada de alta presión, a través del orificio abierto, hacia la salida de menor presión. Este caudal alivia la presión aguas arriba.
Reequilibrio y cierre: A medida que la presión aguas arriba desciende debido a esta purga, la fuerza del muelle comienza a superar la fuerza de la presión reducida que actúa sobre el diafragma. El obturador se desplaza de nuevo hacia el asiento, restringiendo el área de paso.
Control en estado estacionario: La válvula modula dinámicamente —abriéndose más, cerrándose parcialmente o «vibrando» ligeramente— para mantener la presión aguas arriba en un equilibrio preciso con la fuerza de ajuste del muelle. En este estado de equilibrio, la presión aguas arriba se mantiene constante al nivel de la presión ajustada.

¿Cuál es, entonces, la presión de salida?
Durante este flujo de control, la presión de salida (P_salida) es simplemente la presión en el colector o tubería aguas abajo. Para que la BPR funcione, P_salida debe ser inferior a la presión de entrada ajustada (P_ajustada). La diferencia entre P_set y P_outlet es la caída de presión (ΔP = P_set – P_outlet) a través de la válvula cuando está abierta y hay flujo. Este ΔP es la fuerza motriz del flujo. Si la presión aguas abajo aumentara por encima del punto de consigna, la válvula se cerraría por completo.

Aplicaciones clave: por qué es esencial controlar la «contrapresión»

La capacidad de mantener una presión constante aguas arriba hace que las válvulas BPR sean indispensables en numerosos escenarios:

Reactores químicos y de lotes: para mantener una presión precisa y segura en el interior de un reactor durante una reacción con desprendimiento de gas o mientras se añaden reactivos. La válvula BPR libera el exceso de presión al tiempo que garantiza que la reacción se desarrolle a un nivel de presión óptimo.
Sistemas de cromatografía y filtración: En HPLC o en el procesamiento posterior, las válvulas BPR se colocan después de la columna de separación o del filtro para proporcionar una contrapresión constante y sin burbujas. Esto evita la desgasificación de los disolventes y garantiza un funcionamiento estable de la bomba y resultados precisos.
Envasado y llenado de fluidos: Mantiene una presión constante en un depósito de producto (como un barril de cerveza o un tanque de jarabe) para garantizar una velocidad de llenado constante y evitar la formación de espuma o un dispensado irregular.
Muestreo y análisis de gases: Proporciona una alimentación a presión constante a instrumentos analíticos sensibles (como espectrómetros de masas o cromatógrafos de gases), garantizando la integridad y la precisión de la muestra independientemente de las fluctuaciones de la presión de la fuente.
Protección de la bomba (función «dead-heading»): Instalada en el lado de descarga de una bomba de desplazamiento positivo (como una jeringa o una bomba peristáltica), una BPR protege la bomba y las tuberías contra la sobrepresión si una válvula aguas abajo se cierra accidentalmente. Actúa como una vía de alivio controlada.
Purgado y inertización de sistemas: Mantiene una ligera presión positiva de gas inerte (como N₂) en un depósito o sistema para evitar la entrada de aire, la contaminación o la oxidación.
Escenarios de accionamiento pilotado y alta capacidad: Para aplicaciones de gran caudal (por ejemplo, colectores de antorchas de refinerías o líneas de recogida de gas), las válvulas BPR de accionamiento pilotado utilizan la presión del proceso para amplificar la fuerza de control, lo que permite un control preciso de altas presiones y caudales con una válvula principal compacta.

Factores críticos para la selección y el rendimiento

Comprender la presión de salida es fundamental para seleccionar y dimensionar correctamente una válvula BPR. Esto es lo que debe saber:

Presión de consigna frente al rango de presión de salida:
La presión de consigna es la especificación principal. También debe conocer el rango previsto de presiones de salida aguas abajo. La válvula BPR debe seleccionarse para controlar de forma fiable en todo el rango de P_salida mínimo y máximo posible. Una válvula dimensionada para una P_salida muy baja puede vibrar o volverse inestable si la P_salida aumenta demasiado, reduciendo así el ΔP disponible.
Caída de presión (ΔP) y capacidad:
La capacidad de caudal de una válvula de alivio de presión (BPR) está directamente relacionada con el ΔP que atraviesa. Los fabricantes proporcionan valores del coeficiente de caudal (Cv o Kv). El dimensionamiento es crucial: una válvula sobredimensionada funcionará cerca de su asiento, lo que provocará oscilaciones, vibraciones y un control deficiente. Una válvula de tamaño insuficiente no dejará pasar el caudal necesario para aliviar la presión aguas arriba, lo que provocará una sobrepresurización del sistema. Calcule siempre el Cv necesario para su caudal máximo con la ΔP mínima prevista (es decir, cuando P_outlet está en su valor más alto).
Acción de alivio frente a acción de control:
Es fundamental distinguir una BPR de una válvula de alivio de presión (PRV) o de una válvula de seguridad (SRV).
BPR: Un dispositivo de control de proceso continuo. Modula para mantener una presión aguas arriba precisa durante el funcionamiento normal. Comienza a abrirse a la presión de consigna y, por lo general, se abre por completo a una presión un pequeño porcentaje por encima del punto de consigna (por ejemplo, un 10 % de sobrepresión).
PRV/SRV: Un dispositivo de seguridad. Permanece firmemente cerrada hasta que la presión del sistema alcanza un límite de sobrepresión preestablecido; entonces se abre por completo para evitar una catástrofe. No se utiliza para la modulación continua.
Compatibilidad de materiales y juntas:
Los materiales en contacto con el fluido (cuerpo, asiento, junta, diafragma) deben ser compatibles con el fluido de proceso (gas o líquido), su temperatura y su corrosividad. Las juntas de elastómero (Viton, EPDM, Kalrez) son habituales, pero para productos químicos de alta pureza o agresivos, pueden ser necesarias juntas totalmente metálicas o de PTFE.
Estabilidad y características:
Busque válvulas diseñadas para un control de modulación estable. Características como los obturadores equilibrados guiados, las características de caudal lineales y las empaquetaduras de baja fricción mejoran la precisión del control y minimizan la histéresis.

Resolución de problemas comunes relacionados con la presión de salida

Incapacidad para mantener la presión ajustada (caída): Si la presión aguas arriba supera constantemente el punto de consigna, es posible que la válvula sea de tamaño insuficiente (no puede dejar pasar suficiente caudal) o que la presión de salida aguas abajo (P_salida) haya aumentado inesperadamente, reduciendo la ΔP motriz. Compruebe si hay obstrucciones aguas abajo.
Vibración o inestabilidad de la válvula: esto suele ser un indicio de que la válvula es de un tamaño excesivo. Con un Cv demasiado alto, una elevación mínima genera un caudal elevado, lo que provoca ciclos rápidos. También puede ocurrir si el ΔP es demasiado bajo. Considere utilizar un conjunto interno más pequeño o una válvula con una característica de caudal diferente.
Fuga en posición cerrada: Contaminación que daña el asiento o la junta, desgaste por ciclos excesivos o una P_outlet demasiado cercana a (o que supera) la presión de consigna, lo que impide que el resorte cierre completamente la válvula.
Respuesta lenta: Puede deberse a un volumen de gas entre el proceso y el diafragma sensor (en una configuración de detección remota), a una línea de detección obstruida o a un resorte excesivamente blando para la aplicación.
Válvula de gas de alta pureza para distribuidor de gas natural en sistemas de GNC y GNL
Válvula de gas de alta pureza para distribuidor de gas natural en sistemas de GNC y GNL

Conclusión

El regulador de contrapresión es un maestro del control indirecto. Al manipular estratégicamente la resistencia al flujo y, por lo tanto, la presión en su salida, cumple la función esencial de mantener una presión estable y precisa en el sistema que lo alimenta. Su «presión de salida» no es la variable que controla directamente, sino la condición límite que define su rango de funcionamiento.

A la hora de seleccionar y aplicar un regulador de contrapresión, el éxito depende de una comprensión clara de esta relación. Es necesario definir no solo la presión de consigna aguas arriba requerida, sino también todo el rango previsto de presiones de salida aguas abajo. El dimensionamiento adecuado, la selección de materiales y la comprensión de su naturaleza de control modulador —a diferencia de una simple válvula de alivio— son fundamentales.

En la sinfonía de un sistema de control de procesos, si las bombas y los compresores son los músculos y las válvulas de control la motricidad fina, el regulador de contrapresión es el guardián inquebrantable del escenario, que garantiza que el entorno permanezca perfectamente ajustado para que la actuación se desarrolle de forma segura y eficiente. Al desmitificar su funcionamiento, los ingenieros y técnicos pueden aprovechar esta versátil herramienta para mejorar la fiabilidad del sistema, la seguridad y la calidad del producto en innumerables entornos industriales.
