Colector de gas SiH₄: diseño, aplicaciones y consideraciones de seguridad
{{{sourceTextContent.subTitle}}}
Colector de gas SiH₄: diseño, aplicaciones y consideraciones de seguridad
{{{sourceTextContent.description}}}
Colector de gas SiH₄: diseño, aplicaciones y consideraciones de seguridad
En el ámbito de la fabricación de semiconductores y el procesamiento de materiales avanzados, el silano (SiH₄) desempeña un papel fundamental como gas precursor para la deposición de películas a base de silicio. El SiH₄, un gas incoloro, pirofórico y con un olor característico, es altamente reactivo e inflamable, lo que convierte su manipulación en un aspecto crítico de las operaciones industriales. Un colector de gas SiH₄ actúa como sistema central de distribución que garantiza un suministro seguro, eficiente y controlado de este gas desde los cilindros de almacenamiento hasta los equipos de proceso. Este artículo técnico profundiza en las complejidades de los colectores de gas SiH₄, analizando sus principios de diseño, componentes clave, mecanismos de funcionamiento, aplicaciones y protocolos de seguridad esenciales. Al comprender estos sistemas, los ingenieros y técnicos pueden optimizar el rendimiento al tiempo que mitigan los riesgos asociados a la manipulación de gases peligrosos.
No se puede subestimar la importancia de un colector de gas SiH₄ bien diseñado. En entornos de alta pureza, como las salas blancas, donde incluso los contaminantes más minúsculos pueden comprometer el rendimiento de los productos, el colector actúa como puerta de entrada para el flujo de gas. Regula la presión, filtra las impurezas y proporciona redundancia para evitar tiempos de inactividad. A medida que las industrias avanzan hacia características a nanoescala cada vez más pequeñas en el sector de la electrónica, la demanda de sistemas precisos de suministro de SiH₄ se ha disparado, impulsando innovaciones en la tecnología de los colectores.

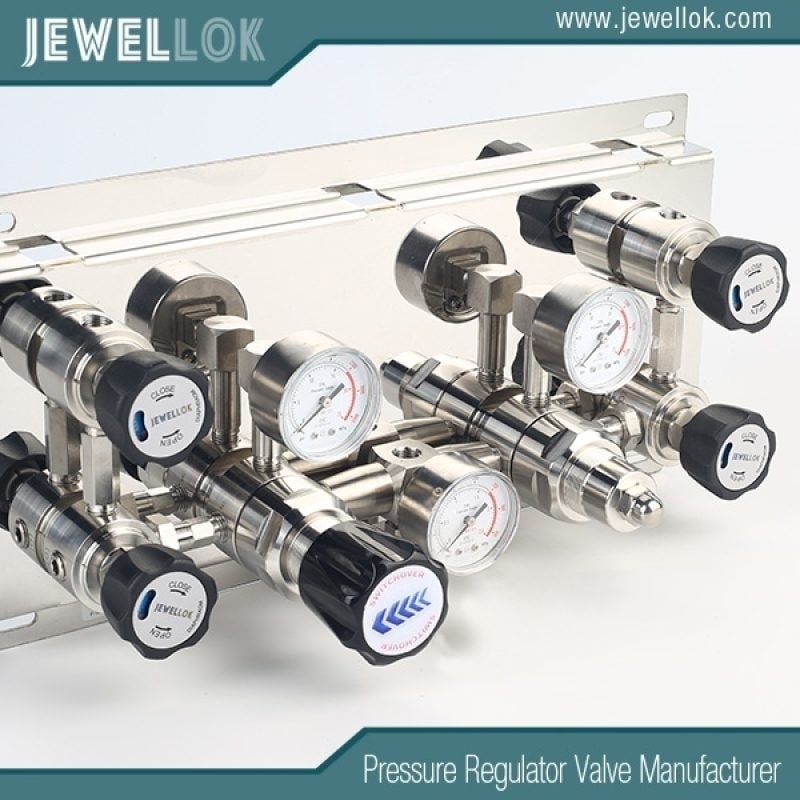

Sistema de colector de gases especiales con conmutación automática de cilindros
Sistema de colector de gases especiales con conmutación automática de cilindros
Principios de diseño de los colectores de gas SiH₄
El diseño de un colector de gas SiH₄ comienza con la selección de materiales capaces de soportar la naturaleza corrosiva y reactiva del gas. Por lo general, los colectores se fabrican con acero inoxidable de alta calidad, como el 316L, que ofrece una excelente resistencia a la corrosión y mantiene niveles de pureza ultraaltos. El electropulido de las superficies internas reduce la generación de partículas y mejora la limpieza, algo crucial para aplicaciones de semiconductores en las que la pureza supera el 99,9999 %.
Una configuración estándar de un colector de gas SiH₄ incluye múltiples puertos de entrada para conectar cilindros de gas, lo que permite un cambio fluido entre fuentes. Esta configuración suele emplear sistemas de conmutación automática que detectan la baja presión en una botella y cambian a una de reserva sin interrumpir el flujo. Los reguladores de presión, fabricados con materiales compatibles con el SiH₄, mantienen la presión aguas abajo dentro de tolerancias estrictas, normalmente entre 0,5 y 5 bar, dependiendo de los requisitos del proceso.
El control del caudal se consigue mediante controladores de caudal másico (MFC) integrados en el colector. Estos dispositivos utilizan sensores térmicos o de presión para medir y ajustar con precisión los caudales de gas, a menudo con una precisión de mililitros por minuto. En el caso del SiH₄, que se descompone a temperaturas elevadas, los colectores incorporan elementos de refrigeración o aislamiento para evitar reacciones prematuras. Además, las líneas de purga con gases inertes como el nitrógeno son esenciales para evacuar el sistema durante los cambios de cilindro, lo que minimiza la exposición al aire y reduce el riesgo de ignición.
Los diseños modulares se han generalizado, lo que permite la escalabilidad. Un colector básico puede admitir dos cilindros, mientras que los sistemas avanzados pueden gestionar docenas de ellos, distribuidos en distintos paneles para aprovechar mejor el espacio. En la fase de diseño se suelen utilizar simulaciones de dinámica de fluidos computacional (CFD) para optimizar los recorridos del gas, garantizando una distribución uniforme y unos volúmenes muertos mínimos en los que el gas pudiera estancarse y descomponerse.
Componentes clave y funcionalidad
En el corazón de un colector de gas SiH₄ se encuentran varios componentes críticos que funcionan de forma coordinada. Las conexiones de los cilindros utilizan racores de la CGA (Compressed Gas Association) específicos para el SiH₄, como el CGA 350, para garantizar un sellado hermético. Las válvulas de aislamiento, a menudo accionadas neumáticamente, permiten el cierre por secciones durante el mantenimiento.
Los filtros y purificadores son esenciales para eliminar partículas e impurezas traza. Los purificadores en el punto de uso, que emplean materiales getter, pueden alcanzar niveles de pureza inferiores a una parte por mil millones (ppb) en cuanto a humedad y oxígeno, que son perjudiciales para la estabilidad del SiH₄. Los transductores y manómetros de presión proporcionan una supervisión en tiempo real, enviando datos a los controladores lógicos programables (PLC) para el control automatizado.
El sistema de control del colector suele integrarse con software de control de supervisión y adquisición de datos (SCADA), lo que permite la supervisión remota y la activación de alarmas ante anomalías como caídas de presión o fugas. En entornos peligrosos, las cajas a prueba de explosiones albergan los componentes eléctricos para cumplir con las normas ATEX o NEC.
Desde el punto de vista funcional, el colector opera en varias fases: suministro, regulación, distribución y escape. Durante el suministro, el gas entra desde las botellas a alta presión (hasta 150 bar). La regulación reduce esta presión a niveles utilizables, mientras que la distribución la canaliza hacia múltiples puntos finales a través de tubos de acero inoxidable. Los sistemas de escape, incluidos los depuradores, neutralizan cualquier SiH₄ expulsado para evitar su liberación al medio ambiente.
Aplicaciones en la industria
Los colectores de gas SiH₄ tienen un amplio uso en la industria de los semiconductores para los procesos de deposición química en fase de vapor (CVD). En la CVD asistida por plasma (PECVD), el SiH₄ se descompone para formar capas de dióxido de silicio o nitruro en circuitos integrados. Los colectores garantizan un suministro constante de gas, lo que influye directamente en la uniformidad de la película y en el rendimiento del dispositivo.
Más allá de los semiconductores, el SiH₄ se emplea en la fabricación fotovoltaica de células solares de silicio amorfo. En este ámbito, los colectores dan servicio a cámaras de deposición a gran escala, donde los caudales pueden superar varios litros por minuto. En la producción de pantallas planas, los colectores de SiH₄ facilitan la creación de transistores de película delgada.
Entre las aplicaciones emergentes se incluyen la nanotecnología y la cerámica avanzada, donde el SiH₄ sirve como fuente de silicio para nanocables o recubrimientos. En los laboratorios de investigación, los colectores compactos permiten realizar experimentos precisos en el ámbito de la ciencia de los materiales. El sector de la automoción también se beneficia indirectamente, ya que los materiales derivados del SiH₄ mejoran las tecnologías de sensores.
En todas estas aplicaciones, la fiabilidad del colector es fundamental. El tiempo de inactividad en una planta de fabricación puede costar millones, por lo que los diseños redundantes con componentes intercambiables en caliente son la norma. La integración con los principios de la Industria 4.0 permite el mantenimiento predictivo, utilizando la inteligencia artificial para prever fallos en los componentes basándose en los datos de uso.
Protocolos de seguridad y mantenimiento
La manipulación del SiH₄ exige medidas de seguridad estrictas debido a sus propiedades pirofóricas: se inflama espontáneamente en el aire a concentraciones superiores al 1,4 %. Los colectores de gas SiH₄ incorporan múltiples niveles de seguridad, empezando por sistemas de detección de fugas que utilizan sensores de infrarrojos o espectrómetros de masas para identificar fugas mínimas.
Las válvulas de cierre de emergencia (ESV) se activan al detectar peligros, aislando el colector. Los sistemas de ventilación mantienen una presión negativa en los recintos para contener cualquier fuga. Los protocolos de equipo de protección individual (EPI), incluidos los aparatos respiratorios autónomos, son obligatorios para los operarios.
El mantenimiento de los colectores de gas SiH₄ sigue un programa riguroso. Las inspecciones visuales diarias comprueban si hay fugas o corrosión, mientras que las calibraciones semanales verifican la precisión de los controladores de flujo molecular (MFC). Las revisiones anuales implican el desmontaje, la limpieza con disolventes inertes y la sustitución de las juntas. Las pruebas de fugas con helio garantizan la integridad tras el mantenimiento.
La formación es fundamental; el personal debe comprender los riesgos del SiH₄, incluida su capacidad para formar mezclas explosivas. El cumplimiento de normas como la SEMI S2 sobre seguridad de los equipos semiconductores rige el funcionamiento de los colectores.
Las consideraciones medioambientales incluyen la eliminación adecuada de los cilindros usados y de los efluentes de los depuradores. Los programas de reciclaje de cilindros de SiH₄ reducen los residuos, en consonancia con los objetivos de sostenibilidad.
Aplicación de un regulador de presión de gas de pureza ultraalta
Aplicación de un regulador de presión de gas de pureza ultraalta
Retos y tendencias futuras
A pesar de los avances, persisten los retos en la tecnología de los colectores de gas SiH₄. La miniaturización exige una pureza y una precisión aún mayores, lo que pone a prueba los límites de los materiales actuales. Las presiones de costes en los mercados competitivos obligan a encontrar un equilibrio entre la sofisticación y la asequibilidad.
Las tendencias futuras apuntan hacia colectores inteligentes con integración del IoT para el análisis en tiempo real. Los avances en la impresión 3D podrían permitir geometrías de colectores a medida, reduciendo los plazos de entrega. Podrían surgir gases alternativos o precursores, pero el papel consolidado del SiH₄ garantiza que los colectores evolucionarán en paralelo.
En conclusión, el colector de gas SiH₄ constituye una piedra angular de la manipulación segura y eficiente del gas en las industrias de alta tecnología. Su diseño, sus componentes y sus características de seguridad ponen de relieve la combinación de destreza ingenieril y gestión de riesgos necesaria para los materiales peligrosos. A medida que la tecnología avance, estos sistemas seguirán adaptándose, respaldando las innovaciones que impulsan la electrónica moderna y mucho más.
Para obtener más información sobre el colector de gas SiH₄: diseño, aplicaciones y consideraciones de seguridad, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/gas-changeover-system/.
