El suministro seguro, fiable y libre de contaminación de las válvulas de gases médicos (por ejemplo, oxígeno, óxido nitroso, aire médico y vacío) constituye un pilar fundamental de la infraestructura sanitaria moderna. La selección de la tecnología de válvulas adecuada en los sistemas de distribución por tuberías y en los terminales de punto de uso repercute directamente en la seguridad de los pacientes, la integridad del sistema y la eficiencia operativa. Este artículo técnico ofrece una comparación exhaustiva de tres tipos de válvulas muy extendidas —válvulas de diafragma, válvulas de fuelle y válvulas de bola— en el contexto de las aplicaciones de válvulas de gases médicos. Analiza sus respectivos principios de funcionamiento, ventajas, desventajas y casos de uso ideales para orientar los criterios de selección de diseñadores, ingenieros y responsables de instalaciones.

Los sistemas de tuberías de gases médicos (MGPS) se clasifican como sistemas de soporte vital y están regulados por normas internacionales estrictas, como la ISO 7396-1, y directivas regionales como la HTM 02-01 del Reino Unido. Las válvulas de estos sistemas deben garantizar una estanqueidad absoluta, mantener la pureza del gas, asegurar un funcionamiento a prueba de fallos y permitir un mantenimiento sencillo sin comprometer la esterilidad de la red de tuberías. El mecanismo interno de la válvula, que separa las piezas de trabajo del flujo de gas, se convierte en un factor diferenciador fundamental. Este artículo profundiza en las características técnicas de las válvulas de diafragma, de fuelle y de bola para aclarar su idoneidad para entornos médicos.

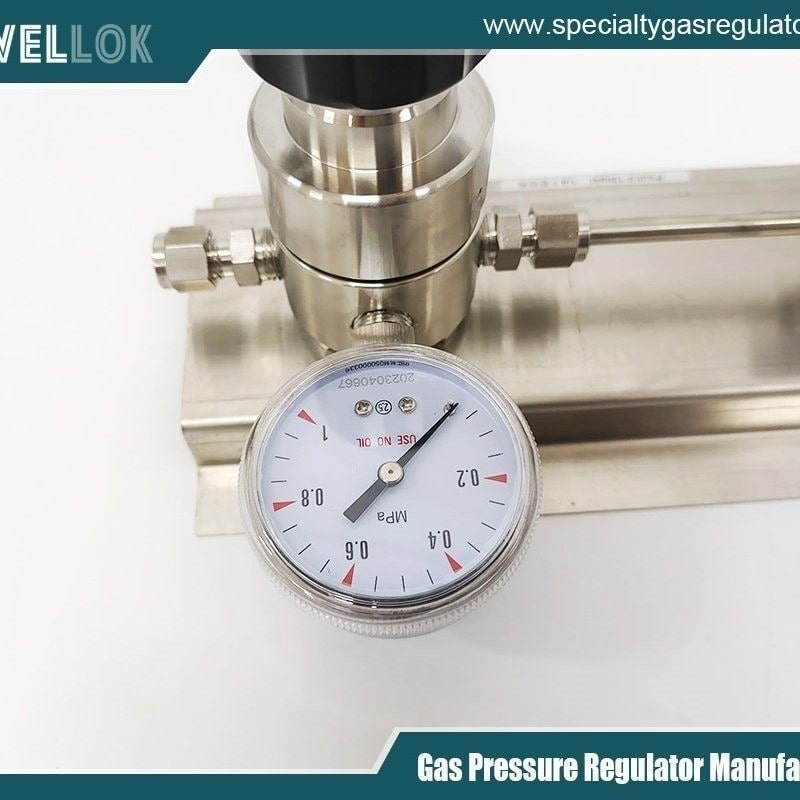

Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Válvulas de diafragma

1. Principio de funcionamiento
Una válvula de diafragma emplea un diafragma flexible, elastomérico (por ejemplo, EPDM, silicona) o de PTFE como elemento de sellado y aislamiento. El diafragma se acciona mecánicamente —normalmente mediante un volante o un mando— que empuja un compresor o un vástago contra el diafragma, obligándolo a descender para sellarse contra un reborde o un asiento situado en la parte inferior del cuerpo de la válvula. Esta acción oprime la vía de flujo hasta cerrarla. En la posición abierta, el diafragma se retrae por completo, creando una vía de flujo sin obstrucciones y sin resistencias.

2. Ventajas en aplicaciones de gases médicos

Contención y pureza superiores: La principal ventaja es el aislamiento completo de la tapa de la válvula y del mecanismo de accionamiento respecto a la corriente de gas. El diafragma actúa como barrera física, impidiendo que cualquier lubricante, partícula o residuo de desgaste metálico contamine el gas de alta pureza. Esto es fundamental para los gases médicos.

Estanqueidad: Ofrece un excelente cierre hermético, crucial para evitar conexiones cruzadas o fugas de gases vitales.

Facilidad de limpieza y esterilidad: La trayectoria de flujo en línea recta en los diseños de tipo vertedero minimiza las zonas de estancamiento y de retención de partículas. El diafragma y el cuerpo pueden diseñarse para procesos de limpieza in situ (CIP) o esterilización in situ con vapor (SIP), lo cual es relevante para determinadas aplicaciones de fabricación de productos médicos, aunque menos para las tuberías fijas.

Fácil mantenimiento: A menudo se puede realizar el mantenimiento de la tapa (sustitución del diafragma) sin necesidad de retirar el cuerpo de la válvula de la tubería, lo que mantiene la integridad del sistema.

Sin lubricación interna: Elimina el riesgo de contaminación por vapores de aceite, un requisito fundamental según las normas médicas.

3. Desventajas

Limitaciones de presión y temperatura: La resistencia del material del diafragma define los límites operativos. Los diafragmas elastoméricos no suelen ser adecuados para presiones muy altas o temperaturas extremas. Los diafragmas de PTFE ofrecen una mejor resistencia química, pero pueden presentar propiedades mecánicas diferentes.

Características de caudal: Por lo general, las válvulas de diafragma no son ideales para aplicaciones de alto caudal y baja caída de presión en comparación con las alternativas de paso total. El rebosadero puede crear cierta restricción.

Fatiga del diafragma: La acción de flexión es un mecanismo de desgaste. El diafragma es una pieza consumible y requiere una sustitución preventiva periódica en función de su vida útil para evitar fallos catastróficos.

Coste: Por lo general, son más caras que las válvulas de bola estándar, aunque a menudo su coste es comparable al de las válvulas de fuelle de alta pureza.

Válvulas de fuelle

1. Principio de funcionamiento
Una válvula de fuelle utiliza un conjunto de fuelle metálico (normalmente de acero inoxidable) sellado herméticamente y soldado al vástago y al cuerpo de la válvula. Al girar el volante, el vástago se desplaza linealmente y el fuelle soldado se expande o se contrae, transmitiendo el movimiento al obturador o al asiento de la válvula, al tiempo que se mantiene un sellado dinámico de metal contra metal. Esto crea un doble sellado: uno en el asiento principal y otro donde el fuelle se sella al cuerpo.

2. Ventajas en aplicaciones de válvulas para gases médicos

Sellado hermético: El fuelle metálico proporciona una contención secundaria formidable, ofreciendo un nivel extremadamente alto de estanqueidad frente a la atmósfera (a menudo clasificado como <1×10⁻⁸ atm cc/seg. He). Esto es esencial para detectar fugas en sistemas de vacío críticos o que contengan gases peligrosos o costosos.

Ausencia total de fugas por empaquetadura: A diferencia de las válvulas con empaquetadura de casquillo, las válvulas de fuelle no tienen un sellado dinámico del vástago (empaquetadura) que pueda desgastarse y provocar fugas. Esto elimina una fuente importante de emisiones fugitivas y de mantenimiento.

Durabilidad e idoneidad para alta presión y alta temperatura: Su construcción íntegramente metálica (fuelle, vástago, cuerpo) hace que estas válvulas sean robustas para aplicaciones con presiones y temperaturas más elevadas en comparación con las válvulas con sellado elastomérico.

Idoneidad para gases críticos y peligrosos: Su excepcional capacidad de contención las convierte en la válvula preferida para gases altamente tóxicos o asfixiantes que a veces se utilizan en aplicaciones médicas especializadas (por ejemplo, gases de laboratorio, determinadas mezclas de gases anestésicos), en las que incluso una fuga mínima es inaceptable.

3. Desventajas

Coste: Son la opción más cara de las tres, debido a la fabricación de precisión del conjunto del fuelle.

Fatiga del fuelle: El fuelle metálico está sujeto a fatiga cíclica. Su vida útil es limitada y debe tenerse en cuenta en función del número de ciclos y la longitud de la carrera. Aunque es poco frecuente con un diseño adecuado, debe tenerse en cuenta la posibilidad de un fallo catastrófico del fuelle.

Posibilidad de contaminación interna: A diferencia del diafragma, el fuelle no aísla el mecanismo del vástago de la corriente de gas. Los residuos de desgaste de las roscas del vástago o del actuador podrían, en teoría, entrar en la vía de flujo, aunque los diseños de alta calidad minimizan este riesgo.

Carrera y coeficiente de caudal limitados: Las restricciones de diseño del fuelle pueden limitar el recorrido del vástago, lo que podría afectar a la capacidad de caudal (Cv) en comparación con una válvula de bola.

Reparación compleja: La reparación de un conjunto de fuelle averiado a menudo no se puede realizar in situ; puede ser necesario sustituir todo el cartucho o la válvula.

Válvulas de bola

1. Principio de funcionamiento
Una válvula de bola controla el caudal mediante una bola giratoria con un orificio en su centro. Un giro de 90 grados del actuador alinea el orificio con la tubería (abierta) o coloca la pared maciza de la bola transversalmente a ella (cerrada). En el ámbito de los gases médicos, se utilizan casi exclusivamente en la configuración de paso total (diámetro interior completo) para minimizar la caída de presión y están equipadas con vástago ascendente o manetas con indicador visual para mostrar claramente el estado de abierto/cerrado, un requisito de seguridad según las normas.

2. Ventajas en aplicaciones de gases médicos

Excelente capacidad de caudal y baja caída de presión: Las válvulas de bola de paso total proporcionan una vía de flujo prácticamente sin obstáculos, lo que minimiza la pérdida de presión, lo cual resulta beneficioso para mantener las presiones de salida en los terminales.

Funcionamiento rápido e indicación clara de la posición: Un sencillo giro de 90 grados permite un cierre rápido. El vástago ascendente o la palanca indicadora, obligatorios, proporcionan una confirmación visual inequívoca del estado de la válvula, una característica de seguridad fundamental.

Robustez y simplicidad: El sencillo mecanismo de cuarto de vuelta, con un mínimo de piezas móviles, ofrece una alta fiabilidad y una larga vida útil para el funcionamiento de apertura/cierre.

Rentabilidad: Por lo general, es la opción más económica para aplicaciones estándar de aislamiento de tipo «abierto/cerrado».

Buen sellado: Cuando están equipadas con asientos de PTFE de alta calidad o de polímero reforzado, proporcionan un cierre hermético muy fiable.

3. Desventajas

Zonas de estancamiento y facilidad de limpieza: La cavidad que rodea la bola (en los diseños estándar) puede retener humedad, partículas o crecimiento microbiano, lo que supone un problema importante para la pureza del gas. Existen diseños con «relleno de cavidad» o «bola de flotación libre» para mitigar esto, pero aumentan el coste.

Riesgo de contaminación interna: Los residuos de desgaste de la interfaz entre la bola y el asiento y, lo que es más importante, la posible migración de lubricante desde las juntas del vástago (empaquetadura) pueden contaminar el flujo de gas. Las válvulas de bola para gases médicos deben montarse en sala limpia y utilizar lubricantes de grado médico que no migren, y hacerlo con moderación.

Fugas en el sellado del vástago (emisiones fugitivas): El sellado dinámico del vástago (empaquetadura) es un punto potencial de fuga a la atmósfera con el paso del tiempo, lo que requiere un mantenimiento y un apriete periódicos. Esto es menos deseable que el sellado hermético de un fuelle o el sellado aislado de un diafragma.

No es ideal para la regulación del caudal: La regulación del caudal con una válvula de bola puede provocar cavitación y un desgaste desigual del asiento, por lo que, en general, no se recomienda su uso en sistemas médicos de precisión.

Resumen comparativo y directrices de selección

Característica Válvula de diafragma Válvula de fuelle Válvula de bola
Mecanismo de sellado principal Diafragma elastomérico/PTFE Fuelle metálico + asiento Bola giratoria sobre asiento de polímero
Riesgo de contaminación (corriente de gas) Muy bajo (aislamiento total) Bajo-moderado (sin aislamiento del vástago) Moderado (cavidades, riesgo de lubricante en el vástago)
Fugas a la atmósfera Muy bajo (a través del sello de diafragma) Extremadamente bajo (fuelles herméticos) Moderado (a través de la empaquetadura del vástago)
Capacidad de caudal (Cv) Moderada (restringida por el vertedero) Moderada Alta (paso total)
Presión/temperatura nominal Moderada (limitada por el diafragma) Alta (totalmente metálica) Alta
Ciclo de mantenimiento Sustitución de la membrana Vida útil del fuelle / Sustitución de la unidad Ajuste de la empaquetadura del vástago / Sustitución del asiento
Riesgo de fatiga cíclica Fatiga de la membrana Fatiga del fuelle Mínimo
Coste Medio-alto Alto Bajo-medio
Aplicación médica ideal: Aislamiento general de MGPS, tomas en las que la pureza es fundamental, válvulas de zona. Tuberías de gases críticos o peligrosos, sistemas de vacío, fuentes de alta presión, laboratorios de I+D. Aislamiento de la línea principal, cierres de ramales, puntos no críticos en los que se requiere una indicación visual clara.
Pautas de selección:

Para tomas generales para pacientes (unidades de pared, unidades colgantes de techo): Las válvulas de diafragma suelen ser la opción preferida debido a su equilibrio óptimo entre garantía de pureza, sellado fiable y facilidad de mantenimiento. Son el estándar de facto para las unidades terminales en muchas regiones.

Para el aislamiento de la línea principal, colectores y válvulas de zona: Las válvulas de bola (de paso total, con vástago ascendente) se utilizan habitualmente por su excelente caudal, su clara indicación y su rentabilidad en tuberías de mayor diámetro donde no se requiere un funcionamiento frecuente. Las válvulas de diafragma también son una opción muy válida en este caso, especialmente cuando la pureza es primordial.

Para sistemas de vacío médico-quirúrgico (MSV): Se recomiendan encarecidamente las válvulas de fuelle, sobre todo para el aislamiento crítico. Su sellado hermético es vital para mantener la integridad del vacío y realizar pruebas de fugas precisas en el sistema.

Para equipos de suministro y gases de alta presión o de laboratorio: Las válvulas de fuelle destacan en la contención de gases a alta presión y gases especiales peligrosos. Las válvulas de diafragma pueden utilizarse para fuentes de menor presión, como los compresores de aire médico.

Fabricantes de reguladores de gases especiales
Fabricantes de reguladores de gases especiales
Conclusión
No existe una única válvula «óptima» para todas las aplicaciones de válvulas de gases médicos. La elección depende de un análisis minucioso de riesgos y beneficios, en consonancia con la función específica del sistema.

Las válvulas de diafragma ofrecen la protección más sólida contra la contaminación interna y son el pilar fundamental de las aplicaciones en el punto de atención.

Las válvulas de fuelle proporcionan una contención inigualable frente a las fugas externas y son el estándar de referencia para los servicios más críticos y peligrosos.

Las válvulas de bola proporcionan un aislamiento rentable y de alto caudal con una excelente indicación visual, adecuadas para las líneas principales de distribución en las que se pueden gestionar los riesgos relacionados con las cavidades.

El cumplimiento de las normas pertinentes (ISO, HTM, NFPA 99) es imprescindible. En última instancia, la selección debe dar prioridad a la seguridad del paciente garantizando la pureza del gas, la integridad del sistema y un funcionamiento fiable a lo largo de todo el ciclo de vida del sistema de tuberías de gases médicos. Un enfoque híbrido, que utilice cada tipo de válvula allí donde sus puntos fuertes resulten más beneficiosos, suele dar como resultado la red de distribución de gases médicos más segura y eficiente.

Para obtener más información sobre el análisis comparativo de las válvulas de diafragma, las válvulas de fuelle y las válvulas de bola en aplicaciones de válvulas de gases médicos, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
