Los 5 mejores reguladores de gas criptón de pureza ultraalta para aplicaciones críticas

{{{sourceTextContent.subTitle}}}

Los 5 mejores reguladores de gas criptón de pureza ultraalta para aplicaciones críticas

{{{sourceTextContent.description}}}

En el exigente mundo de la tecnología avanzada y la investigación científica, la integridad de los gases de proceso es imprescindible. El criptón (Kr), un gas noble con propiedades únicas, es indispensable en aplicaciones críticas como la litografía de semiconductores (concretamente para los láseres excímeros de KrF), el aislamiento de ventanas de alta eficiencia, la iluminación especializada y la investigación de vanguardia en física de partículas. En estos ámbitos, incluso las trazas de contaminantes —humedad, oxígeno, hidrocarburos o partículas— pueden provocar fallos catastróficos, productos defectuosos o datos experimentales comprometidos.

El recorrido del regulador de gas criptón de pureza ultraalta (UHP) desde la botella hasta el punto de uso es un proceso vulnerable. El componente más crítico que rige esta etapa final del suministro de gas es el regulador de presión. Un regulador industrial estándar es una fuente de contaminación, propenso a la desgasificación, la permeación y el desprendimiento interno del asiento. Por lo tanto, es fundamental seleccionar un regulador diseñado específicamente para aplicaciones de pureza ultraalta.

Este artículo analiza en profundidad los cinco mejores reguladores de gas criptón de pureza ultraalta, examinando sus filosofías de diseño, características clave e idoneidad para las aplicaciones más críticas. Definiremos los criterios esenciales para los reguladores UHP antes de evaluar los modelos líderes de los pioneros del sector.

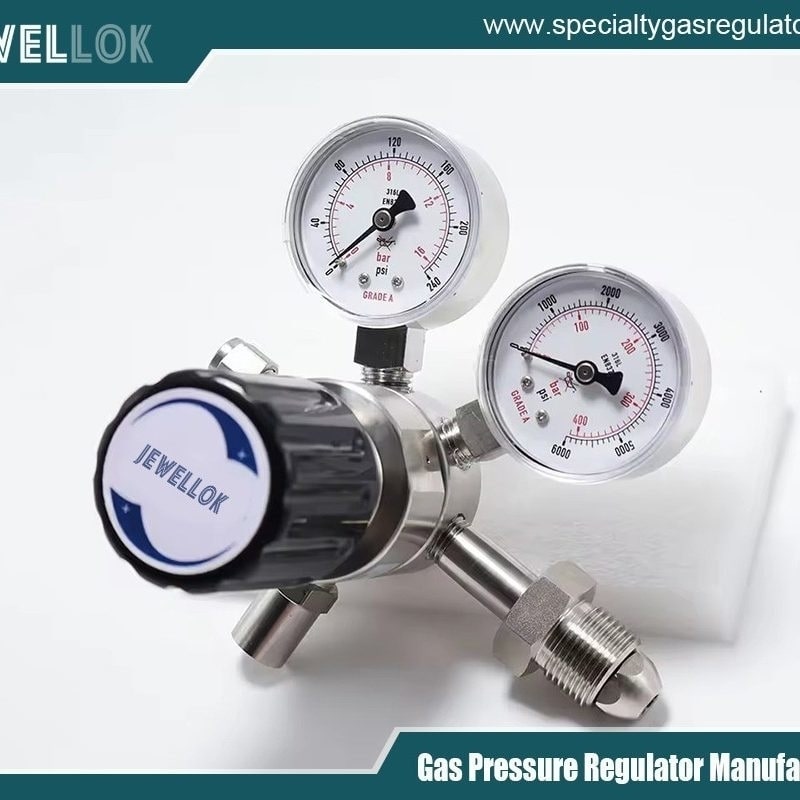

regulador de presión y válvula reductora de presión
regulador de presión y válvula reductora de presión
Definición del regulador de pureza ultraalta: criterios clave
Antes de examinar productos específicos, es fundamental comprender qué distingue a un regulador de pureza ultraalta (UHP) de sus homólogos convencionales.

Materiales de construcción: Todos los materiales en contacto con el gas deben ser no contaminantes. Esto suele significar:

Cuerpo: acero inoxidable 316L, electropulido (EP) hasta obtener un acabado espejo (p. ej., Ra < 10 µin) para minimizar la superficie de contacto y la adhesión de partículas.

Juntas: metal (normalmente acero inoxidable o monel) o elastómeros de alta integridad y baja permeabilidad, como los perfluoroelastómeros Kalrez® o Chemraz®, para juntas específicas.

Diafragma: acero inoxidable, soldado al cuerpo del regulador para eliminar una de las principales fuentes de fugas virtuales y permeación.

Asiento interno de la válvula: a menudo fabricado en PTFE o en un material similar de baja permeabilidad y sin desgasificación.

Diseño y fabricación:

Diseño con detección por diafragma: Los reguladores UHP utilizan casi exclusivamente un diafragma (en lugar de un pistón) para detectar la presión de salida, ya que los pistones tienen una mayor superficie y pueden generar fricción y partículas.

Conexiones soldadas o selladas con metal: el racor es estándar. Se evitan las roscas NPT, ya que pueden generar partículas.

Puertos de purga: los puertos de purga específicos, tanto en el lado de entrada como en el de salida, permiten una «purga» adecuada del cuerpo del regulador antes de conectarlo a sistemas sensibles.

Montaje en sala limpia: Los reguladores deben montarse en un entorno controlado, en una sala limpia de clase ISO 4 o superior.

Especificaciones de rendimiento:

Integridad frente a fugas: Tasas de fuga externas extremadamente bajas, normalmente < 1 x 10⁻⁹ atm cc/s de helio.

Estabilidad de la presión de salida: Control preciso con efectos mínimos de «deslizamiento» o «bloqueo».

Limpieza: Certificados en cuanto a niveles de partículas (p. ej., < 5 partículas > 0,1 µm por pie cúbico) y desgasificación de hidrocarburos y humedad tras un secado al horno adecuado.

Los 5 mejores reguladores de criptón de pureza ultraalta
Teniendo en cuenta la reputación en el sector, las especificaciones técnicas y el rendimiento demostrado en aplicaciones críticas con criptón, a continuación se presentan cinco reguladores ejemplares.

1. Regulador de la serie KPR de la gama UHP de Swagelok®
La serie KPR de Swagelok se considera a menudo el referente en el suministro de gases de pureza ultraalta (UHP), y es reconocida por su fiabilidad y su rendimiento excepcional.

Características y tecnología clave:

Diafragma soldado, totalmente metálico: El corazón del KPR es su diafragma de acero inoxidable 316L EP, soldado al cuerpo. Esto elimina por completo los elastómeros de la cavidad de detección de presión, lo que lo hace ideal para las aplicaciones más sensibles y permite un recocido completo (normalmente hasta 150 °C).

Vástago de válvula no giratorio con punta esférica: Reduce el desgaste y la generación de partículas, lo que prolonga la vida útil del asiento y mejora la consistencia.

Pruebas rigurosas: Cada unidad se somete a pruebas de fugas de helio y, a menudo, incluye un certificado de limpieza.

Sistema de purga integrado: Diseñado con configuraciones de purga opcionales para facilitar la purga eficiente de los tramos muertos.

Por qué es adecuada para el criptón: Su diseño totalmente metálico y soldado garantiza una permeabilidad nula de contaminantes atmosféricos en el flujo de gas y una desgasificación nula de los elastómeros. Esto es fundamental para los sistemas de láser excímero de KrF, en los que trazas de hidrocarburos o humedad pueden degradar la óptica del láser y la salida de energía. Su robustez también lo hace adecuado para sistemas de almacenamiento y transferencia de criptón de alta pureza.

Ideal para: Instalaciones de litografía de semiconductores, investigación en laboratorios nacionales y montajes de paneles de gas a largo plazo y de alta fiabilidad.

2. Regulador Parker Hannifin Veriflo serie UHP 3200
La serie Veriflo 3200 de Parker es un competidor formidable, que ofrece características avanzadas centradas en la ausencia total de contaminación y en un control preciso.

Características y tecnología clave:

Diafragma deslizante de «holgura cero»: este diseño patentado proporciona una sensibilidad y estabilidad superiores a presiones de suministro muy bajas, un requisito habitual en entornos de investigación.

Sellado metal contra metal: utiliza juntas metálicas en todo el sistema para garantizar la máxima integridad, siendo compatible con procedimientos agresivos de recocido.

Componentes internos electropulidos: todas las superficies en contacto con el fluido están electropulidas con un acabado fino para una limpieza óptima.

Filtros en línea opcionales: Se pueden integrar con filtros de partículas submicrónicas para una protección máxima.

Por qué es adecuado para el criptón: El diseño de «holgura cero» ofrece una estabilidad excepcional para aplicaciones que requieren caudales de criptón muy precisos y a baja presión, como en la calibración de detectores sensibles o en determinados procesos de deposición de películas finas. Su construcción íntegramente metálica cumple con los requisitos de pureza del criptón UHP.

Ideal para: Equipos de laboratorio analítico, suministro de gases de calibración y procesos especializados de I+D que requieren una baja presión ultraestable.

3. Regulador UHP de la serie 44-2300/4400 de Tescom
Tescom (que ahora forma parte de Emerson) cuenta con una larga trayectoria en el control de la presión. Sus modelos UHP 44-2300 (de una etapa) y 44-4400 (de dos etapas) son equipos muy fiables, conocidos por su equilibrio y rendimiento.

Características y tecnología clave:

Opción de doble etapa (44-4400): Proporciona una estabilidad superior de la presión de salida al compensar la caída de la presión de entrada a medida que se vacía la botella. Esto supone una ventaja significativa para mantener condiciones constantes en procesos prolongados.

Diafragma de acero inoxidable: un diafragma sensor de acero inoxidable de gran superficie garantiza una rápida respuesta.

Limpieza controlada: fabricado y envasado en un entorno de sala limpia.

Amplia gama de opciones: disponible con diversas conexiones de entrada/salida (VCJ, CGA) y rangos de presión.

Por qué es adecuado para el criptón: El modelo de doble etapa (44-4400) resulta especialmente valioso para aplicaciones como la pulverización catódica o el llenado de unidades de ventanas aislantes, en las que es fundamental mantener una presión de criptón constante durante toda la vida útil del cilindro para garantizar la uniformidad del proceso. Ofrece una excelente combinación de pureza y estabilidad práctica.

Ideal para: Entornos de producción para la fabricación de vidrio aislante (IGU), procesos de pulverización catódica de semiconductores y cualquier aplicación en la que la caída de presión del cilindro sea un factor a tener en cuenta.

4. Microrreguladores de la serie 3100/3200 de Matheson
Para aplicaciones que requieren caudales muy bajos y un control preciso, los microrreguladores de la serie 3100/3200 de Matheson son la mejor opción.

Características y tecnología clave:

Diseñados para caudales bajos: optimizados para un control preciso en el rango de sccm (centímetros cúbicos estándar por minuto) a slm (litros estándar por minuto).

Diseño compacto: su menor volumen interno minimiza la cantidad de gas necesaria para la purga y resulta beneficioso para los sistemas analíticos.

Componentes internos de alta pureza: Fabricados en acero inoxidable 316L electropulido y con juntas de alta integridad.

Excelente recuperación tras la fluencia: Minimiza el aumento de presión tras el cierre.

Por qué es adecuado para el criptón: En laboratorios de investigación que utilizan criptón como gas trazador, en aplicaciones de gas portador en cromatografía de gases (GC) (donde a veces se utiliza Kr) o en experimentos a escala piloto, es esencial controlar caudales muy pequeños de criptón UHP, que es un gas costoso. Este regulador minimiza el desperdicio y proporciona el control preciso necesario.

Ideal para: Laboratorios de investigación universitarios e industriales, suministro de gas para instrumentos analíticos y desarrollo de procesos a escala piloto.

5. Regulador UHP PRO-STAR® de Air Products
Air Products, uno de los principales proveedores de gases, diseña su línea PRO-STAR específicamente para proteger la pureza de sus gases especiales, incluido el criptón UHP.

Características y tecnología clave:

Optimizado por el proveedor: Diseñado con un conocimiento directo de los mecanismos de contaminación de los gases de alto valor.

Acabado superficial patentado: Utiliza un proceso de alisado especializado para reducir la superficie y los posibles puntos de adsorción.

Diseño de contención total: Su objetivo es eliminar todas las fugas, tanto virtuales como reales, del diseño.

Certificación exhaustiva: A menudo se suministra con una certificación detallada que incluye datos de pruebas de fugas y de limpieza trazables hasta el cilindro de gas específico con el que se combina.

Por qué es adecuado para el criptón: Al adquirir criptón UHP de Air Products o proveedores similares, utilizar su regulador específico es una opción segura y optimizada. Garantiza que la pureza del gas especificada en el certificado del cilindro se mantenga en el punto de uso sin que el componente de suministro final la vea comprometida.

Ideal para: Usuarios finales que prefieren una solución de un único proveedor de gas, lo que garantiza la plena responsabilidad sobre la pureza del gas desde la botella hasta la herramienta.

Guía de selección y mejores prácticas
La elección entre estos productos de alto rendimiento depende de su aplicación específica:

Máxima pureza y capacidad de purga térmica: elija el Swagelok KPR o el Parker 3200 para diseños totalmente metálicos y soldados.

Estabilidad a lo largo de la vida útil de la botella: el regulador de doble etapa Tescom 44-4400 es la opción más clara.

Control de caudal y presión muy bajos: Los microreguladores Matheson 3100/3200 son ideales.

Sistema simplificado y garantizado: El PRO-STAR de Air Products ofrece una solución integrada por el proveedor.

Prácticas críticas de instalación y uso:

Purgado adecuado: Utilice siempre los puertos de purga para evacuar y rellenar el cuerpo del regulador con criptón puro antes de abrir la válvula de salida hacia su sistema.

Comprobación de fugas: Utilice un detector de fugas con espectrómetro de masas de helio en todas las conexiones tras la instalación.

Uso exclusivo: Nunca utilice un regulador de criptón de pureza ultraalta (UHP) para ningún otro gas. Etiquételo claramente.

Conexión CGA: Asegúrese de utilizar el conector CGA 580 correcto para las botellas de criptón.

regulador de presión y válvula reductora de presión
regulador de presión y válvula reductora de presión
Conclusión
La selección de un regulador de gas criptón de pureza ultraalta es una decisión de ingeniería fundamental que repercute directamente en el rendimiento, la seguridad y la validez de la investigación. Si bien los cinco reguladores destacados —Swagelok KPR, Parker Veriflo 3200, Tescom 44-4400, Matheson 3100/3200 y Air Products PRO-STAR— representan la vanguardia de la tecnología de pureza ultraalta (UHP), la «mejor» opción viene determinada por las exigencias específicas de estabilidad de presión, rango de caudal, requisitos de recocido e integración en el sistema.

Invertir en el regulador UHP adecuado no es un aspecto en el que se pueda transigir. Es el último guardián de la pureza del gas, que garantiza que las excepcionales propiedades del criptón de pureza ultraalta se mantengan intactas para hacer posible la próxima generación de avances tecnológicos y científicos. Al comprender los principios de diseño y adaptarlos a las necesidades de cada aplicación, los ingenieros y científicos pueden construir sistemas de suministro de gas a la altura de los procesos críticos a los que dan soporte.
