Reguladores de presión de gas UHP de alta presión y alto caudal: una visión general técnica exhaustiva

{{{sourceTextContent.subTitle}}}

Reguladores de presión de gas UHP de alta presión y alto caudal: una visión general técnica exhaustiva

{{{sourceTextContent.description}}}

En el ámbito del manejo de gases industriales, la precisión y la pureza son fundamentales. Los reguladores de presión de gas de alta presión, alto caudal y pureza ultraalta (UHP) constituyen un componente fundamental en los sistemas en los que los gases deben suministrarse a presiones controladas sin comprometer su integridad. Estos reguladores están diseñados para gestionar gases con niveles de pureza superiores al 99,999 %, lo que garantiza una contaminación mínima en aplicaciones sensibles. Los reguladores UHP se caracterizan por su capacidad para soportar presiones de entrada de hasta varios miles de libras por pulgada cuadrada (psig), al tiempo que admiten caudales elevados, que suelen medirse en litros estándar por minuto (slpm) o pies cúbicos por minuto (scfm).

La demanda de este tipo de reguladores proviene de sectores como la fabricación de semiconductores, la industria farmacéutica, la biotecnología y los laboratorios analíticos, donde incluso las trazas de impurezas pueden provocar fallos en los procesos o defectos en los productos. Su capacidad para trabajar a alta presión permite que estos dispositivos se conecten directamente a cilindros de gas de alta presión o a sistemas de suministro a granel, mientras que sus características de alto caudal les permiten soportar operaciones a gran escala sin caídas de presión. Este artículo profundiza en los aspectos técnicos de estos reguladores, analizando su diseño, funcionamiento, aplicaciones y las mejores prácticas para su selección y mantenimiento.

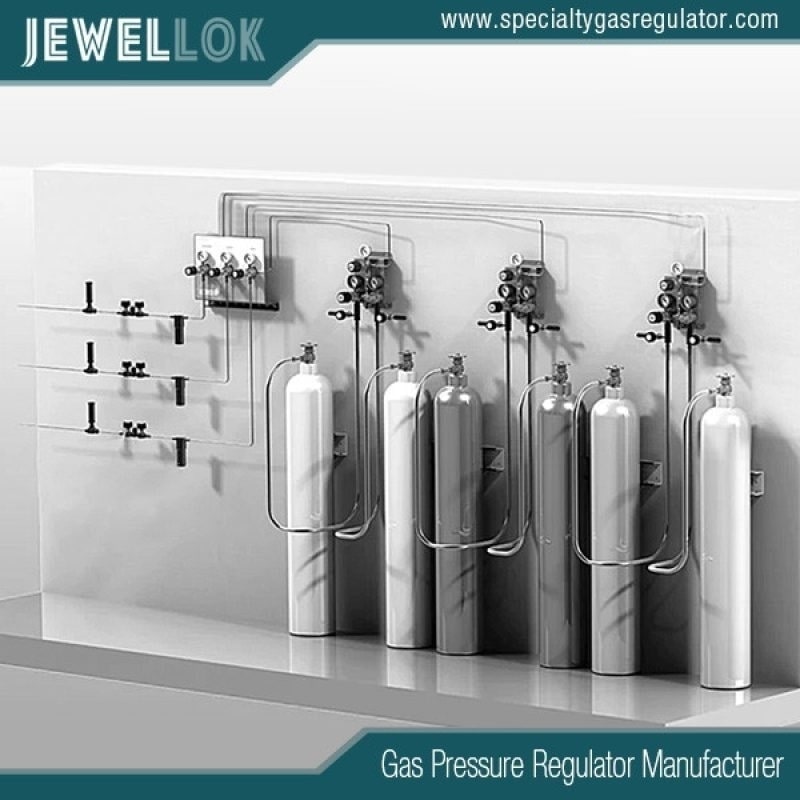

Fabricantes de reguladores de gases especiales de alta pureza
Fabricantes de reguladores de gases especiales de alta pureza
Comprender los reguladores de presión de gas UHP

Los reguladores de presión de gases de pureza ultraalta son válvulas especializadas diseñadas para reducir la presión de los gases entrantes procedentes de una fuente de alta presión a un nivel más bajo y utilizable para los procesos posteriores. A diferencia de los reguladores estándar, los modelos de pureza ultraalta dan prioridad a la compatibilidad de los materiales y a la integridad del sellado para evitar la desgasificación, la generación de partículas o reacciones químicas que podrían contaminar el flujo de gas.

El término «alta presión» suele referirse a presiones de entrada que oscilan entre 500 psig y más de 4.500 psig, lo que permite trabajar con gases almacenados en cilindros sometidos a una compresión extrema. El alto caudal, por su parte, se cuantifica mediante el coeficiente de caudal (Cv) del regulador, que puede alcanzar valores de 4,5 o superiores, lo que permite caudales de hasta 1.200 slpm o más. Esta combinación es esencial para aplicaciones que requieren un suministro rápido de gas sin crear cuellos de botella en el sistema.

Los reguladores UHP suelen clasificarse según su configuración: de una sola etapa, para una reducción sencilla de la presión en la que las variaciones de la presión de entrada son mínimas, y de varias etapas, para situaciones que exigen una mayor estabilidad ante fluctuaciones en el suministro. Las configuraciones con cúpula cargada, en las que la presión de salida se controla mediante una cúpula cargada de gas en lugar de un resorte, ofrecen una mayor precisión en entornos de alto caudal.

Características clave de los modelos de alta presión y alto caudal

Los reguladores UHP modernos de alta presión y alto caudal incorporan varias características avanzadas para cumplir con los estrictos requisitos de rendimiento. Una característica destacada es su diseño compacto, que facilita la integración en instalaciones con limitaciones de espacio, como armarios de gas o líneas de proceso modulares. A pesar de su reducido tamaño, estos reguladores mantienen altas capacidades de caudal gracias a geometrías internas optimizadas que minimizan la turbulencia y las pérdidas de presión.

Los materiales desempeñan un papel crucial en el rendimiento de los reguladores UHP. Los cuerpos y las piezas en contacto con el fluido suelen estar fabricados en acero inoxidable 316L VIM-VAR, que se somete a fundición por inducción al vacío y refundición por arco al vacío para lograr una pureza y una resistencia a la corrosión excepcionales. Los diafragmas suelen estar fabricados con aleaciones metálicas como Hastelloy o Elgiloy, evitando así el uso de elastómeros que podrían introducir contaminantes. Algunos diseños emplean arquitecturas sin rosca y sin muelles para eliminar posibles vías de fuga y reducir la desprendimiento de partículas.

La estabilidad de la presión es otra característica clave. Los mecanismos patentados de estos reguladores minimizan las fluctuaciones de la presión de salida provocadas por cambios en la presión de entrada o variaciones del caudal. Por ejemplo, los modelos accionados por gas utilizan un sistema piloto para ajustar dinámicamente la posición de la válvula, lo que garantiza un suministro constante incluso con caudales elevados. Las presiones de salida se pueden ajustar manualmente hasta 150 psig o preajustarse para aplicaciones específicas, con opciones de control remoto mediante carga neumática.

La resistencia a la temperatura es fundamental, con rangos de funcionamiento de entre -40 °C y 71 °C, lo que permite adaptarse a diversas condiciones ambientales. Las conexiones finales varían, incluyendo juntas metálicas de cara plana VCJ de 1/4 de pulgada, soldaduras a tope de tubos u opciones modulares de montaje en superficie como juntas en C de 1,5 pulgadas, todas ellas diseñadas para garantizar un funcionamiento sin fugas en sistemas de ultra alta presión (UHP).

Diseño y componentes

El diseño de los reguladores de presión de gas UHP de alta presión y alto caudal es una combinación de ingeniería mecánica y ciencia de los materiales. En su núcleo se encuentra el conjunto sensor de presión, normalmente un diafragma o un pistón que responde a los cambios de presión de salida. En los diseños basados en diafragmas, la membrana flexible aísla el gas de proceso del mecanismo de accionamiento, evitando la contaminación.

El asiento de la válvula y el obturador son fundamentales para el control del caudal. Los modelos de alto caudal cuentan con orificios de mayor tamaño —hasta 1/2 pulgada— y materiales como el PCTFE o el Vespel para garantizar la durabilidad a altas presiones. El cuerpo alberga los orificios de entrada y salida, a menudo con filtros integrados para capturar partículas de hasta el orden de las micras.

Para el manejo de altas presiones, los reguladores incorporan tapas y juntas robustas. Las juntas metal-metal con respecto a la atmósfera garantizan la ausencia total de fugas externas, mientras que los respiraderos integrados en las unidades de acero inoxidable dirigen de forma segura cualquier ventilación interna. Las variantes con carga de cúpula incluyen una cámara de carga separada llena de gas inerte, lo que permite un control preciso sin resortes mecánicos que podrían fatigarse con el tiempo.

Los diseños avanzados pueden incluir configuraciones de seis puertos para una instalación flexible, con opciones de entrada por la base y por el lateral. Algunos modelos cumplen con las normas USP Clase VI y BPE, satisfaciendo los estándares biofarmacéuticos de facilidad de limpieza y esterilidad.

Principios de funcionamiento

El principio fundamental de un regulador de presión consiste en mantener una presión de salida establecida mediante el equilibrio de fuerzas a través del elemento sensor. En un regulador de UHP de una sola etapa, el gas a alta presión entra por la entrada, pasa a través del orificio de la válvula y se expande hacia la cámara de salida. El diafragma detecta la presión de salida y ajusta la posición del obturador mediante una articulación o un accionamiento directo.

Cuando la presión de salida desciende debido a un aumento de la demanda, el diafragma se flexiona, abriendo más la válvula para permitir un mayor caudal. Por el contrario, el aumento de la presión cierra la válvula para restringir el caudal. En situaciones de alto caudal, este bucle de retroalimentación debe responder rápidamente para evitar la caída de presión —una disminución de la presión a caudales más elevados—.

Los reguladores con carga de cúpula mejoran este comportamiento al utilizar la presión externa del gas sobre la cúpula para establecer la fuerza de referencia, lo que ofrece una mayor estabilidad que los modelos con resorte. Para una pureza ultraalta, la ausencia de roscas y resortes reduce los volúmenes muertos en los que los gases podrían estancarse y contaminar.

En aplicaciones de alta presión, las funciones de autoventilación permiten purgar el exceso de presión de forma segura, mientras que las opciones sin ventilación se utilizan para gases peligrosos. El valor Cv determina la capacidad de caudal: para una caída de presión dada, un Cv más alto significa un mayor caudal, lo que hace que estos reguladores sean ideales para el suministro de gas a granel.

Aplicaciones

Los reguladores de presión de gas UHP de alta presión y alto caudal se utilizan ampliamente en sectores que requieren entornos con gases de pureza extrema. En la fabricación de semiconductores, controlan gases como el nitrógeno, el argón y el hidrógeno para el procesamiento de obleas, donde las impurezas podrían causar defectos en los microchips.

Los sectores farmacéutico y biotecnológico los emplean en biorreactores y líneas de llenado, garantizando el suministro de gas estéril para la producción de medicamentos. Los laboratorios analíticos utilizan reguladores UHP para cromatografía y espectrometría de masas, donde el alto caudal permite el funcionamiento simultáneo de múltiples instrumentos.

En el sector energético, gestionan el hidrógeno a alta presión en las pruebas de pilas de combustible o en la fabricación de paneles solares. Las industrias de alimentación y bebidas los utilizan para la regulación del CO₂ en los procesos de carbonatación, manteniendo la pureza para evitar sabores indeseados.

Los sistemas de refrigeración y climatización se benefician de su capacidad para manejar refrigerantes a alta presión, mientras que los centros de investigación confían en ellos para los gases de calibración en mediciones de precisión. Su versatilidad se extiende a la producción de LED y energía fotovoltaica, donde se regula el silano o el amoníaco ultrapuro a caudales elevados.

Ventajas y beneficios

La principal ventaja de estos reguladores es su contribución a la fiabilidad de los procesos. Al suministrar una presión constante a caudales elevados, minimizan el tiempo de inactividad y mejoran el rendimiento en la fabricación. La preservación de la pureza reduce los residuos derivados de lotes contaminados, lo que disminuye los costes operativos.

Su construcción robusta garantiza una larga vida útil, con unas necesidades de mantenimiento mínimas gracias a sus diseños resistentes a la contaminación. La eficiencia energética mejora, ya que las presiones estables optimizan el rendimiento de los equipos situados aguas abajo.

La seguridad se refuerza mediante características como la protección contra sobrepresión y las juntas estancas, fundamentales para la manipulación de gases a alta presión. La escalabilidad permite su integración tanto en pequeños laboratorios como en grandes plantas industriales, con opciones modulares que facilitan las actualizaciones.

Criterios de selección

La elección del regulador adecuado implica evaluar varios parámetros. Los rangos de presión de entrada y salida deben ajustarse a la aplicación, seleccionándose modelos de alta presión para fuentes de cilindros. Los requisitos de caudal determinan el valor Cv; cómpalo en función del tipo de gas, la temperatura y la caída de presión.

La compatibilidad de los materiales es esencial: asegúrese de que las piezas en contacto con el gas resistan su corrosividad. El grado de pureza influye en las decisiones de diseño, como el tipo de diafragma. Tenga en cuenta las limitaciones de instalación, como las configuraciones y el tamaño de los puertos.

El presupuesto y las certificaciones (p. ej., ISO, ASME) deben ajustarse a las normas del sector. Realice pruebas de caída de presión, bloqueo (aumento de presión tras el cierre) y efecto de la presión de alimentación para verificar el rendimiento.

Consideraciones de mantenimiento y seguridad

El mantenimiento periódico incluye inspecciones visuales para detectar fugas y comprobaciones del manómetro. Limpie con disolventes homologados para mantener la pureza, evitando métodos abrasivos que generen partículas.

Los protocolos de seguridad exigen una ventilación adecuada en espacios cerrados y el uso de equipos de protección individual. Forme al personal en el manejo de sistemas de alta presión para prevenir accidentes. La recalibración periódica garantiza la precisión.

En entornos peligrosos, seleccione reguladores con ventilación capturada y clasificación a prueba de explosiones. Despresurice siempre los sistemas antes de realizar el mantenimiento.

Fabricantes de reguladores de gases especiales de alta pureza
Fabricantes de reguladores de gases especiales de alta pureza
Conclusión

Los reguladores de presión de gas UHP de alta presión y alto caudal son indispensables para los procesos industriales modernos que exigen precisión y pureza. Sus diseños avanzados permiten una gestión eficiente del gas, lo que favorece la innovación en campos de alta tecnología. A medida que las industrias evolucionen, estos reguladores seguirán avanzando, incorporando controles y materiales más inteligentes para un rendimiento aún mayor.

Para obtener más información sobre los reguladores de presión de gas UHP de alta presión y alto caudal, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
