Análisis técnico de los reguladores de presión de diafragma fijo UHP en sistemas avanzados de suministro de gas

{{{sourceTextContent.subTitle}}}

Análisis técnico de los reguladores de presión de diafragma fijo UHP en sistemas avanzados de suministro de gas

{{{sourceTextContent.description}}}

Análisis técnico de los reguladores de presión de diafragma acoplado de ultra alta pureza (UHP) en sistemas avanzados de suministro de gas

Introducción: El papel fundamental de la regulación de presión en entornos de ultra alta pureza (UHP)
En el panorama de la fabricación moderna de alta tecnología —que abarca los sectores de los semiconductores, la energía fotovoltaica y el sector aeroespacial—, la integridad de los sistemas de suministro de gas es fundamental. En el corazón de estos sistemas se encuentra el regulador de presión de diafragma acoplado de pureza ultraalta (UHP). A medida que las geometrías de los dispositivos se reducen a una escala inferior a 5 nm, el margen de error en cuanto a contaminación por gases, inestabilidad de la presión y fugas desaparece.

El regulador de presión de diafragma vinculado UHP no es simplemente una válvula; es un instrumento de precisión diseñado para salvar la brecha entre el almacenamiento a granel a alta presión y las delicadas cámaras de proceso. Este artículo ofrece un análisis técnico exhaustivo de su arquitectura, la mecánica del diseño de diafragma vinculado, las consideraciones relacionadas con la ciencia de los materiales y su papel indispensable en las cadenas de suministro globales.

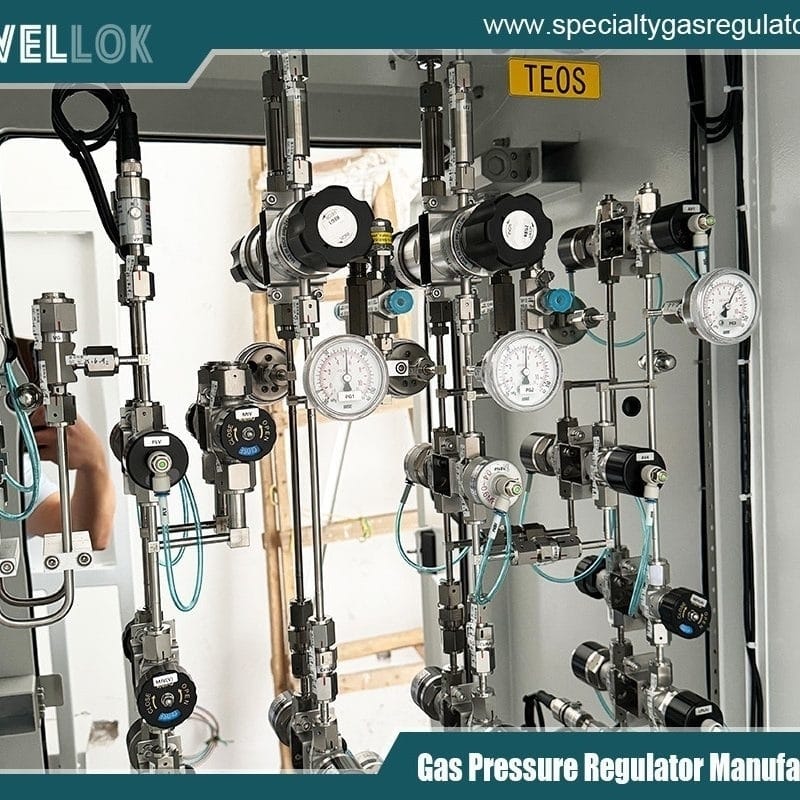

Reguladores de presión de gas de acero inoxidable 316L para UHP
Reguladores de presión de gas de acero inoxidable 316L para UHP
Definición de la arquitectura de «diafragma unido»
Para comprender la importancia del diseño «unido», primero hay que entender las limitaciones de los reguladores reductores de presión estándar. En un regulador convencional, el diafragma y el obturador (el componente interno que regula el caudal) son dos elementos separados que se mantienen unidos por la tensión de un resorte o por la presión del gas.

En un regulador de presión UHP con diafragma vinculado, el diafragma está unido mecánicamente —o «vinculado»— al obturador. Esta unión mecánica garantiza que, cuando el diafragma se desplaza hacia arriba (debido a una disminución de la presión aguas abajo o a un ajuste manual), empuje físicamente al obturador hacia la posición abierta. Por el contrario, cuando el regulador se cierra, el diafragma empuja al obturador contra el asiento.

2.1 Ventajas de la unión mecánica

Cierre positivo: Los reguladores estándar dependen de la fuerza de un resorte para cerrar el obturador. Si se producen partículas o «deslizamiento del asiento», el sellado puede fallar. El diseño con diafragma vinculado permite al usuario forzar manualmente el obturador contra el asiento, lo que garantiza un sellado hermético incluso en presencia de contaminantes menores.
Manejo de gases peligrosos: Muchos procesos de UHP implican gases pirofóricos, tóxicos o corrosivos (por ejemplo, silano, fosfina, cloruro de hidrógeno). El diafragma con unión garantiza que el regulador no se «abra por fallo», lo que evita fugas catastróficas de gas.
Reducción de la histéresis: La conexión directa reduce el «juego» entre los componentes, lo que proporciona una respuesta más lineal y predecible a los cambios de presión.

Ciencia de los materiales e integridad de la superficie
En el ámbito de la UHP, las superficies «en contacto con el gas» —aquellas que están en contacto con el gas— deben ser químicamente inertes y físicamente lisas.

3.1 Acero inoxidable 316L y electropulido

El estándar del sector para el cuerpo de un regulador de presión UHP de diafragma fijado es el acero inoxidable 316L, a menudo refinado mediante procesos de fusión simple o doble (VIM/VAR) para reducir las inclusiones. Para alcanzar el nivel UHP, estos cuerpos se someten a un proceso de electropulido. Este proceso electroquímico elimina los «picos y valles» de la superficie metálica a nivel microscópico, logrando un acabado superficial de 10 Ra o inferior. Esto evita que la humedad y las partículas queden atrapadas en la superficie (desgasificación).

3.2 Aleaciones exóticas para servicio corrosivo

En el caso de gases como el HCl anhidro o el HBr, incluso el acero inoxidable 316L puede sufrir corrosión por picaduras. En estos casos, el diafragma —el componente sometido a mayor esfuerzo— suele fabricarse con aleaciones de alta resistencia, como Hastelloy C-22 o Elgiloy. Estos materiales ofrecen una vida útil superior frente a la fatiga y una mayor resistencia al ataque químico.

Parámetros de rendimiento: caída de presión, efecto de la presión de alimentación e integridad frente a fugas
A la hora de especificar un regulador de presión UHP de diafragma atado, los ingenieros se centran en tres curvas de rendimiento críticas.

4.1 El fenómeno de la «caída de presión»

La caída de presión es la disminución de la presión de salida a medida que aumenta el caudal. Un regulador UHP de alta calidad está diseñado con un diafragma sensor de gran tamaño para minimizar este efecto. El diseño de diafragma acoplado ayuda a mantener un «punto de consigna» estable en condiciones de caudal variables, lo cual es vital para procesos como la deposición de capas atómicas (ALD).

4.2 Efecto de la presión de alimentación (SPE)

El SPE se produce cuando la presión de entrada (procedente de una botella de gas que se está agotando) desciende, lo que provoca que la presión de salida aumente. Dado que el mecanismo de diafragma vinculado proporciona un mejor control sobre la posición del obturador, los fabricantes pueden ajustar la geometría interna para lograr un SPE inferior al 1 %; esto significa que, por cada caída de 100 PSI en el depósito, la presión del proceso solo fluctúa en 1 PSI.

4.3 Integridad frente a fugas y desgasificación

Las fugas en un sistema UHP se miden de dos formas:

Fuga interna: entrada de aire atmosférico en el flujo de gas.
Fuga a través del asiento: gas que pasa por alto el obturador cuando está cerrado.
Los reguladores de presión UHP de diafragma fijo se someten a pruebas de fugas de helio con valores tan bajos como 1 × 10⁻⁹ atm cc/s. Este nivel de integridad es obligatorio para evitar que el oxígeno y la humedad entren en la línea, lo que oxidaría las obleas y arruinaría lotes de producción completos.

Perfiles de aplicación
5.1 Fabricación de semiconductores (la «fábrica»)

Dentro de la fábrica, estos reguladores se encuentran en los armarios de gas y en las cajas de válvulas múltiples (VMB). Reciben gas a alta presión procedente de la subfábrica y lo regulan a niveles precisos para las herramientas. En este caso se prefiere el regulador de diafragma atado, ya que puede soportar los ciclos rápidos que requieren las modernas herramientas de litografía y grabado.

5.2 Laboratorios analíticos e instrumentación

En la cromatografía de gases y la espectrometría de masas, el ruido de la línea de base del instrumento suele venir determinado por la estabilidad del gas portador. Un regulador de presión de diafragma atado UHP proporciona la regulación de presión «absolutamente plana» necesaria para detectar niveles de impurezas del orden de partes por mil millones (ppb).

Buenas prácticas de instalación y mantenimiento
Para mantener el estado UHP de un regulador de diafragma atado, deben seguirse protocolos específicos:

Purga: Antes de la instalación, el sistema debe purgarse con nitrógeno o argón de alta pureza para eliminar la humedad atmosférica.
Montaje en sala limpia: Los reguladores solo deben desembalarse e instalarse en un entorno de sala limpia de clase 100 (ISO 5) o superior.
Soldadura orbital: La mayoría de los reguladores UHP cuentan con racores o extremos de tubo para soldadura orbital. Esto elimina la necesidad de roscas, que son una de las principales fuentes de generación de partículas.

Tendencias futuras: integración digital y miniaturización
A medida que el sector avanza hacia la «Industria 4.0», asistimos a la aparición de reguladores de presión UHP «inteligentes» de diafragma atado. Estas unidades incorporan transductores de presión integrados y conectividad IoT, lo que permite a los responsables de las fábricas supervisar el consumo de gas y el estado de los reguladores en tiempo real. Además, dado que el espacio dentro de la planta de fabricación es cada vez más caro, se están desarrollando «minirreguladores» con la misma fiabilidad de los de diafragma acoplado para adaptarse a espacios más reducidos.

Regulador especial de dos etapas de alta pureza de acero inoxidable
Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión
El regulador de presión de diafragma acoplado para alta pureza (UHP) es un ejemplo magistral de ingeniería mecánica. Al combinar la seguridad de un sistema de articulación mecánica con la pureza de aleaciones exóticas electropulidas, permite la producción de los microchips que impulsan nuestro mundo moderno. Para los ingenieros y especialistas en compras, seleccionar el regulador adecuado —teniendo en cuenta la caída de presión, la compatibilidad de los materiales y las tasas de fuga— no es solo una elección técnica, sino un requisito fundamental para la excelencia operativa en entornos de alta pureza.
