Paneles avanzados de control de presión para sistemas de distribución de gases de alta pureza

{{{sourceTextContent.subTitle}}}

Paneles avanzados de control de presión para sistemas de distribución de gases de alta pureza

{{{sourceTextContent.description}}}

En la fabricación de semiconductores, la producción farmacéutica, la biotecnología, el sector aeroespacial y otras industrias avanzadas, la demanda de sistemas de distribución de gases de pureza ultraalta (UHP) sigue aumentando. A medida que los procesos de fabricación se vuelven más precisos, incluso las fluctuaciones más leves en la presión del gas, la contaminación o la inestabilidad del caudal pueden afectar significativamente a la calidad del producto, la eficiencia del proceso y la seguridad operativa.

Los paneles avanzados de control de presión son componentes esenciales en los sistemas de distribución de gases de alta pureza, ya que proporcionan una regulación precisa de la presión, una gestión fiable del gas y un suministro libre de contaminación. Estos sistemas de ingeniería integran reguladores de alto rendimiento, válvulas, sensores de presión, componentes de filtración y tecnologías de monitorización para garantizar un suministro estable de gas en aplicaciones críticas.

Los paneles de control de presión modernos no son simples dispositivos de regulación de presión. Son soluciones inteligentes de gestión de gases diseñadas para cumplir los estrictos requisitos de las fábricas de semiconductores, las salas blancas, los laboratorios de investigación y las aplicaciones industriales de gases en las que la pureza, la precisión y la seguridad son fundamentales.

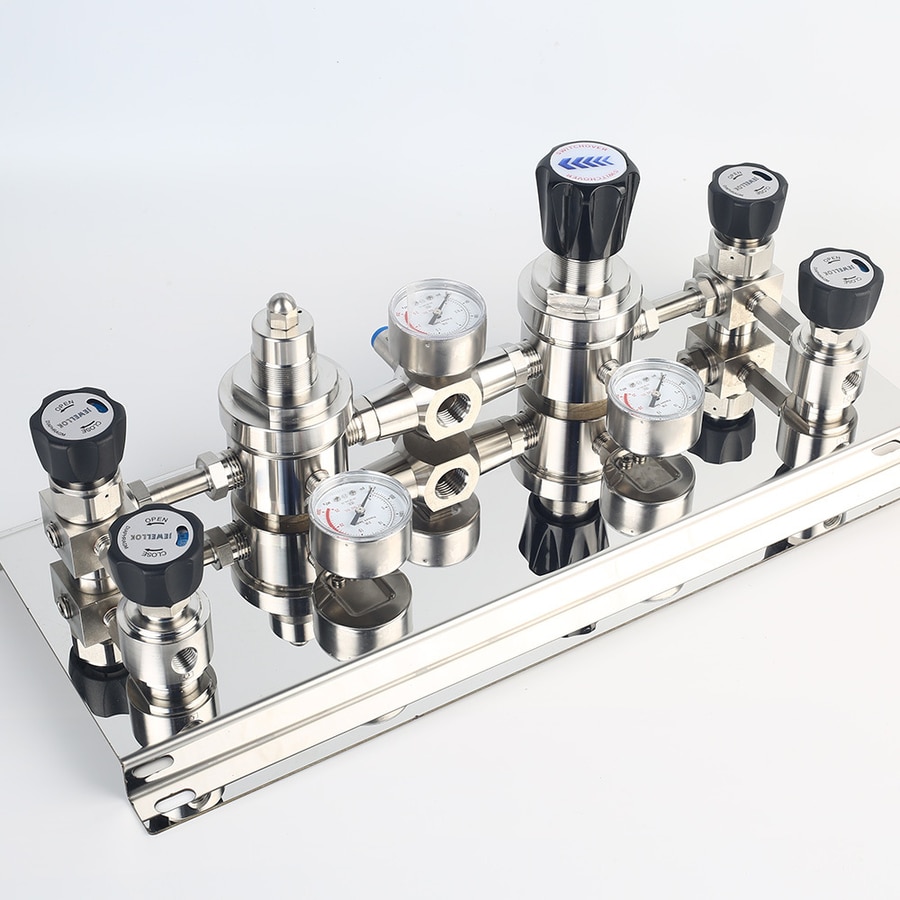

¿Qué es un panel de control de presión?
Un panel de control de presión es un conjunto especializado para el manejo de gases, diseñado para reducir, regular, supervisar y distribuir gases a alta presión desde las fuentes de suministro hasta los equipos de proceso situados aguas abajo.

En un sistema típico de distribución de gases de alta pureza, los gases se almacenan en cilindros, depósitos a granel o sistemas de suministro de gas a alta presión. Antes de entrar en los equipos de proceso, la presión del gas debe reducirse y controlarse con precisión para cumplir los requisitos específicos del proceso.

Un panel de control de presión desempeña varias funciones importantes:

Reducción de la presión de los gases a alta presión
Control estable de la presión en las etapas posteriores
Gestión del caudal de gas
Prevención de fugas
Purificación y filtración de gases
Monitorización de la presión en tiempo real
Aislamiento y mantenimiento seguros del gas
A diferencia de los reguladores de presión industriales convencionales, los paneles de control de presión de alta pureza se fabrican con una rigurosa selección de materiales, mecanizado de precisión y procesos de limpieza avanzados para evitar la generación de partículas y la contaminación química.

Importancia de los paneles de control de presión en los sistemas de gas de alta pureza
Las aplicaciones de gas de alta pureza requieren condiciones de funcionamiento extremadamente estables. Los procesos de semiconductores, como la deposición química en fase de vapor (CVD), la deposición de capas atómicas (ALD), el grabado y la implantación iónica, dependen de un suministro preciso de gas.

Pequeñas variaciones en la presión pueden provocar:

Espesor de deposición inestable
Procesamiento desigual de las obleas
Reducción del rendimiento de producción
Interrupción del proceso
Daños en los equipos
Los paneles avanzados de control de presión ayudan a mantener una presión y un caudal de gas constantes, garantizando que los equipos de fabricación reciban los gases en condiciones optimizadas.

Para aplicaciones de semiconductores, gases como el nitrógeno, el argón, el hidrógeno, el oxígeno, el silano, el amoníaco y los gases de proceso especializados requieren sistemas de suministro extremadamente limpios. Cualquier contaminación procedente de los componentes internos puede afectar directamente al rendimiento de los dispositivos.

Por lo tanto, los paneles de control de presión deben proporcionar:

Limpieza ultraalta
Bajo volumen interno
Generación mínima de partículas
Excelente estanqueidad frente a fugas
Alta resistencia a la corrosión
Larga vida útil
Componentes clave de los paneles avanzados de control de presión
1. Reguladores de presión de alta pureza
El regulador de presión es el componente central de un panel de control de presión. Reduce la presión del gas de entrada a una presión de salida estable adecuada para los procesos posteriores.

Los reguladores avanzados utilizados en los sistemas de gas de pureza ultraalta suelen presentar las siguientes características:

Construcción en acero inoxidable
Tecnología de detección con diafragma metálico
Alta precisión de presión
Bajas tasas de fuga
Excelente repetibilidad
Los reguladores con diafragma metálico son los más utilizados, ya que minimizan la contaminación del gas en comparación con los diseños con juntas de elastómero.

Para aplicaciones de semiconductores, los reguladores suelen fabricarse en acero inoxidable 316L con superficies internas electropulidas para mejorar la resistencia a la corrosión y reducir la acumulación de partículas.

2. Válvulas de pureza ultraalta
Las válvulas de alto rendimiento son fundamentales para controlar el aislamiento y el flujo de gas dentro de los paneles de control de presión.

Entre los tipos de válvulas más comunes se incluyen:

Válvulas de diafragma
Las válvulas de diafragma de pureza ultraalta (UHP) se utilizan ampliamente en los sistemas de gas para semiconductores debido a su excelente rendimiento de sellado y a su diseño con bajo volumen muerto.

Entre sus ventajas se incluyen:

Riesgo mínimo de contaminación
Alta vida útil
Rendimiento superior en cuanto a fugas
Adecuadas para gases corrosivos
Válvulas de bola
Las válvulas de bola de acero inoxidable de pureza ultraalta (UHP) se utilizan habitualmente en aplicaciones de aislamiento en las que se requiere un cierre fiable.

Entre sus características típicas se incluyen:

Cuerpo de acero inoxidable 316L
Conexiones VCR
Capacidad para alta presión
Baja tasa de fuga
3. Sensores de presión y sistemas de monitorización
Los modernos paneles de control de presión integran dispositivos electrónicos de monitorización de la presión para proporcionar información del sistema en tiempo real.

Los sensores de presión permiten a los operadores supervisar:

La presión de suministro de gas
La presión de salida
Las anomalías del sistema
Las fluctuaciones de presión
Los sistemas avanzados pueden conectarse con plataformas de automatización industrial a través de:

Control por PLC
Redes de comunicación industrial
Sistemas de monitorización remota
Esto mejora la visibilidad operativa y permite realizar un mantenimiento preventivo antes de que se produzcan fallos.

4. Sistemas de filtración
El control de la contaminación del gas es una preocupación fundamental en aplicaciones de alta pureza.

Los paneles de control de presión pueden incluir:

Filtros de partículas
Filtros metálicos
Módulos de purificación de gas
La filtración de alta eficiencia ayuda a eliminar:

Partículas metálicas
Residuos de fabricación
Contaminación por humedad
Materiales extraños
En los procesos de semiconductores, el rendimiento de la filtración afecta directamente a la calidad de las obleas y a la fiabilidad de la producción.

5. Tubos y accesorios de alta pureza
El diseño interno de los tubos de un panel de control de presión desempeña un papel importante en el mantenimiento de la pureza del gas.

Entre los materiales habituales se incluyen:

Tubos de acero inoxidable 316L
Superficies electropulidas
Accesorios VCR
Conexiones soldadas orbitalmente
Los sistemas de tuberías de alta calidad reducen:

La contaminación superficial
La adsorción de gas
Los riesgos de fugas
Es especialmente importante utilizar una tecnología de soldadura adecuada, ya que una soldadura deficiente puede generar fuentes de partículas y reducir la fiabilidad del sistema.

Características de diseño avanzadas de los paneles modernos de control de presión
Construcción de pureza ultraalta
Los paneles de control de presión avanzados se diseñan de acuerdo con estrictos requisitos de limpieza.

Los procesos de fabricación suelen incluir:

Mecanizado de precisión
Limpieza por ultrasonidos
Limpieza química
Electropulido
Montaje en sala limpia
Pruebas de fugas con helio
Estos procesos garantizan que el sistema final cumpla con exigentes estándares de pureza.

Diseño modular compacto
Las fábricas modernas requieren soluciones flexibles de distribución de gases. Los paneles modulares de control de presión ofrecen ventajas como:

Fácil instalación
Optimización del espacio
Mantenimiento simplificado
Opciones de configuración personalizadas
Los fabricantes pueden diseñar paneles en función de los diferentes tipos de gas, rangos de presión, requisitos de caudal y distribuciones de las instalaciones.

Tecnología de control de presión automatizado
La automatización ha cobrado cada vez más importancia en los entornos de fabricación avanzados.

Los paneles inteligentes de control de presión pueden incluir:

Válvulas automáticas
Controladores de presión digitales
Funcionamiento basado en PLC
Sistemas de alarma remota
Funciones de registro de datos
Estas características mejoran:

La consistencia del proceso
La seguridad del operador
La eficiencia de la producción
Aplicaciones de los paneles de control de presión de alta pureza
Fabricación de semiconductores
La industria de los semiconductores es uno de los mayores usuarios de paneles avanzados de control de presión.

Entre sus aplicaciones se incluyen:

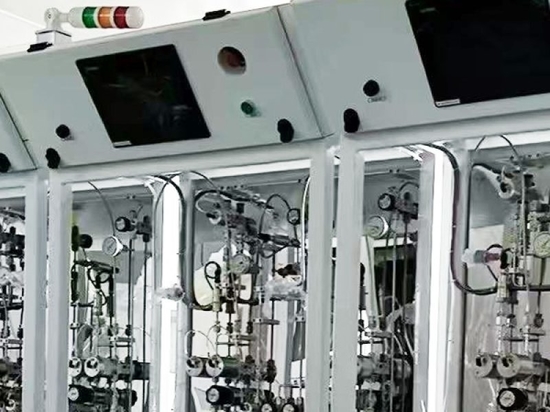

Armarios de gas
Sistemas de grabado
Equipos de deposición
Procesos de litografía
Sistemas de implantación iónica
El control preciso de la presión del gas ayuda a mantener unas condiciones estables en la fabricación de semiconductores.

Industrias farmacéutica y biotecnológica
La fabricación de productos farmacéuticos requiere entornos de gas altamente controlados.

Los paneles de control de presión se utilizan para:

Distribución de gas en salas blancas
Sistemas de gas para laboratorios
Suministro de gas para procesos
Aplicaciones de esterilización
Los materiales de alta pureza y los diseños sanitarios ayudan a prevenir la contaminación.

Laboratorios de investigación
Las instalaciones de investigación científica utilizan paneles de control de presión para:

Instrumentos analíticos
Sistemas de vacío
Suministro de gas para experimentos
Aplicaciones de gases especiales
La regulación precisa de la presión garantiza resultados experimentales fiables.

Fabricación de paneles solares y pantallas
Los paneles solares de capa fina y las tecnologías de pantallas requieren entornos de gas controlados.

Los paneles de control de presión dan soporte a procesos como:

Procesamiento por plasma
Deposición de capas finas
Procesamiento químico
El suministro estable de gas mejora la uniformidad de la fabricación y el rendimiento del producto.

Ventajas del uso de paneles avanzados de control de presión
Mayor estabilidad del proceso
El control estable de la presión garantiza que los equipos de fabricación reciban un suministro constante de gas, lo que reduce la variabilidad del proceso.

Mayor seguridad
Las válvulas, los sensores y los sistemas de monitorización integrados ayudan a prevenir fugas de gas y condiciones de funcionamiento anómalas.

Menor riesgo de contaminación
Los materiales de alta pureza y los procesos de fabricación avanzados minimizan las fuentes de contaminación.

Menores requisitos de mantenimiento
Los componentes fiables y los diseños modulares simplifican el mantenimiento y prolongan la vida útil de los equipos.

Mayor eficiencia en la producción
El suministro optimizado de gas reduce el tiempo de inactividad y mejora la productividad general de la fabricación.

Cómo seleccionar el panel de control de presión adecuado
Para elegir el panel de control de presión correcto es necesario tener en cuenta varios factores técnicos.

Compatibilidad con el tipo de gas
Los diferentes gases tienen propiedades químicas distintas. Los materiales deben seleccionarse en función de las características del gas.

Para gases corrosivos, los fabricantes pueden recomendar:

Materiales especializados de acero inoxidable
Recubrimientos resistentes a la corrosión
Tecnologías avanzadas de sellado
Requisitos de presión
Entre los parámetros importantes se incluyen:

Presión máxima de entrada
Presión de salida requerida
Precisión de la presión
Capacidad de caudal
El diseño del panel debe ajustarse a los requisitos específicos del proceso.

Requisitos de pureza
Las aplicaciones de pureza ultraalta requieren:

Componentes electropulidos
Conexiones con bajas fugas
Montaje en sala limpia
Procedimientos de ensayo de alta calidad
Requisitos de automatización
Las instalaciones modernas pueden requerir:

Monitorización digital
Control automático
Comunicación remota
Integración de datos de proceso
Para aplicaciones complejas, es importante seleccionar un proveedor con capacidad de personalización de ingeniería.

Tendencias futuras en la tecnología de paneles de control de presión
A medida que las industrias sigan avanzando hacia nodos de semiconductores más pequeños y procesos de fabricación más avanzados, los sistemas de control de presión seguirán evolucionando.

Entre los avances futuros se incluyen:

Gestión inteligente de gases
Las tecnologías de inteligencia artificial e IoT industrial permitirán el mantenimiento predictivo y la optimización inteligente del gas.

Normas de pureza más estrictas
Los procesos avanzados de semiconductores requerirán niveles de contaminación aún más bajos y tecnologías de materiales mejoradas.

Sistemas más compactos
Los fabricantes seguirán desarrollando soluciones de control de gases más pequeñas y eficientes para las fábricas modernas.

Integración de seguridad mejorada
Los sistemas futuros combinarán sensores avanzados, automatización y controles de seguridad para mejorar la fiabilidad operativa.

Los 10 mejores fabricantes de válvulas de bola de acero inoxidable 316L en Tailandia
Los 10 mejores fabricantes de válvulas de bola de acero inoxidable 316L de Tailandia
Conclusión
Los paneles avanzados de control de presión son componentes críticos en los modernos sistemas de distribución de gases de alta pureza. Proporcionan una regulación precisa de la presión, control de la contaminación, gestión de la seguridad y un suministro fiable de gas para sectores en los que el rendimiento y la precisión son esenciales.

Desde la fabricación de semiconductores hasta la producción farmacéutica y la investigación científica, los paneles de control de presión de alta calidad ayudan a garantizar procesos de fabricación estables y una mejor calidad del producto.

Gracias a materiales avanzados, tecnologías de monitorización inteligentes y soluciones de ingeniería a medida, los paneles de control de presión de próxima generación seguirán respaldando el desarrollo de sistemas de gases industriales más limpios, seguros y eficientes en todo el mundo.

Para las empresas que buscan soluciones fiables de gases de alta pureza, elegir un fabricante de paneles de control de presión con experiencia en sistemas de gases UHP, componentes de precisión e ingeniería a medida es esencial para lograr el éxito operativo a largo plazo.

Para obtener más información sobre los paneles de control de presión avanzados para sistemas de distribución de gases de alta pureza, puede visitar la página web de Jewellok en https://www.jewellok.com/.
