Cómo elegir la válvula de aguja adecuada para sistemas de control de gases y fluidos

{{{sourceTextContent.subTitle}}}

Cómo elegir la válvula de aguja adecuada para sistemas de control de gases y fluidos

{{{sourceTextContent.description}}}

Las válvulas de aguja son componentes esenciales de control de precisión que se utilizan en una amplia gama de sistemas de manejo de gases y fluidos en los que se requiere una regulación precisa del caudal, un control de la presión y un cierre fiable. A diferencia de las válvulas de bola o de compuerta estándar, diseñadas principalmente para un funcionamiento rápido de apertura y cierre, las válvulas de aguja ofrecen un control excepcional de los caudales gracias a un émbolo en forma de aguja mecanizado con precisión y al diseño del asiento de la válvula.

La selección de la válvula de aguja adecuada es fundamental para garantizar la eficiencia, la seguridad y la fiabilidad a largo plazo del sistema. Una válvula mal seleccionada puede provocar inestabilidad en el caudal, fugas, contaminación, fluctuaciones de presión o fallos prematuros del equipo. Esto es especialmente importante en sectores como la fabricación de semiconductores, el procesamiento químico, los sistemas de gases de laboratorio, la producción farmacéutica, la energía y la automatización industrial, donde se requieren una alta pureza y un control preciso de los procesos.

Este artículo explica los factores clave que hay que tener en cuenta a la hora de seleccionar una válvula de aguja para sistemas de control de gases y fluidos, incluidos los materiales de la válvula, las presiones nominales, los requisitos de caudal, las tecnologías de sellado, los tipos de conexión y las consideraciones específicas de cada aplicación.

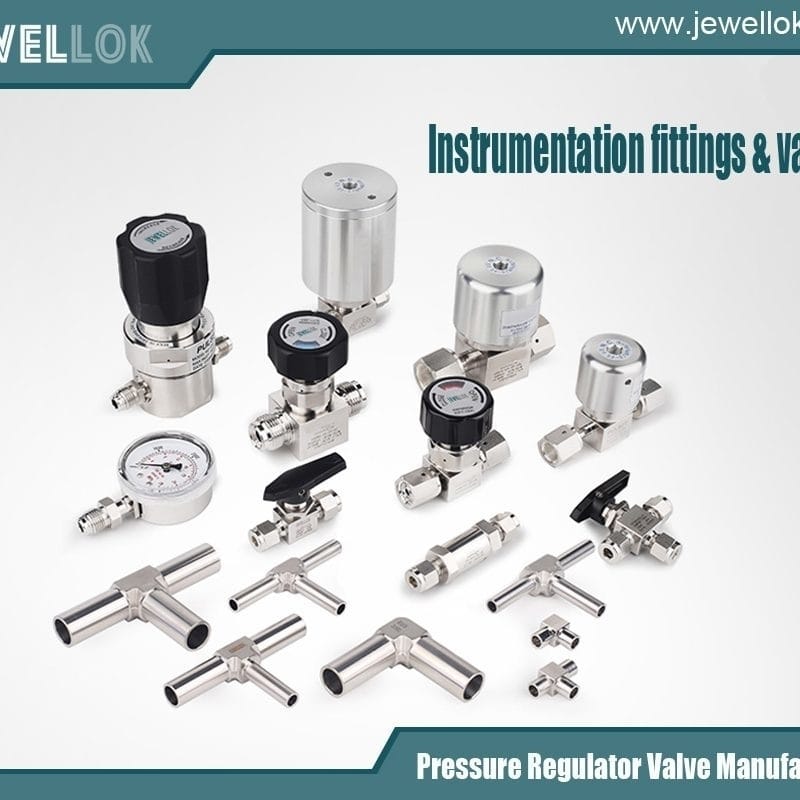

El mejor regulador de una sola etapa de pureza ultraalta para semiconductores
El mejor regulador de una sola etapa de pureza ultraalta para semiconductores
1. Comprensión del funcionamiento de una válvula de aguja
Una válvula de aguja es una válvula de control de caudal de precisión que regula el flujo de fluidos o gases moviendo un vástago cónico en forma de aguja hacia dentro y hacia fuera de un asiento de válvula a juego. La pequeña abertura que se crea entre la aguja y el asiento permite a los operadores ajustar con precisión los caudales.

Las principales funciones de las válvulas de aguja incluyen:

Ajuste fino del caudal
Regulación precisa de la presión
Aislamiento de líneas de proceso
Calibración de instrumentos
Aplicaciones de muestreo y análisis
Control de gases y líquidos a alta presión
Debido a su capacidad de control preciso, las válvulas de aguja se utilizan ampliamente en aplicaciones en las que incluso pequeños cambios en el caudal pueden afectar al rendimiento del proceso.

Por ejemplo, en los sistemas de suministro de gas para semiconductores, las válvulas de aguja ayudan a controlar los gases de pureza ultraalta que se suministran a las cámaras de proceso. En los sistemas químicos, regulan el caudal de líquidos corrosivos con gran precisión.

2. Tener en cuenta los requisitos de la aplicación
Antes de seleccionar una válvula de aguja, es importante comprender las condiciones de funcionamiento del sistema. La elección de la válvula adecuada depende en gran medida del tipo de fluido, la presión, la temperatura y la precisión de caudal requerida.

Entre los factores clave de la aplicación se incluyen:

2.1 Fluido gaseoso o líquido
La primera consideración es el tipo de fluido o gas que pasa a través de la válvula.

Los distintos medios requieren diferentes materiales para la válvula y soluciones de sellado.

Entre las aplicaciones más comunes se incluyen:

Gases de alta pureza
Utilizados en:

Fabricación de semiconductores
Fabricación de paneles solares
Producción de pantallas
Sistemas de gas para laboratorios
Estas aplicaciones suelen requerir:

Construcción en acero inoxidable de pureza ultraalta (UHP)
Superficies internas electropulidas
Baja generación de partículas
Volumen muerto mínimo
Alta estanqueidad
Productos químicos corrosivos
Utilizados en:

Procesos químicos
Procesos húmedos de semiconductores
Sistemas farmacéuticos
Estas aplicaciones pueden requerir:

Materiales de Hastelloy
Juntas de PTFE
Componentes de PFA
Recubrimientos resistentes a la corrosión
Fluidos industriales
Se utilizan en:

Sistemas hidráulicos
Sistemas de instrumentación
Equipos de control de procesos
Estos sistemas suelen requerir:

Construcción metálica duradera
Resistencia a altas presiones
Rendimiento de sellado fiable
Comprender la compatibilidad química entre los materiales de la válvula y el medio de funcionamiento es esencial para prevenir la corrosión y la contaminación.

3. Seleccionar el material adecuado para la válvula
El material de una válvula de aguja influye directamente en la durabilidad, la resistencia a la corrosión y la limpieza del sistema.

3.1 Válvulas de aguja de acero inoxidable
El acero inoxidable 316 es uno de los materiales más utilizados para las válvulas de aguja industriales.

Entre sus ventajas se incluyen:

Excelente resistencia a la corrosión
Elevada resistencia mecánica
Buen comportamiento térmico
Larga vida útil
El acero inoxidable 316L es el preferido para aplicaciones de alta pureza, ya que tiene un menor contenido en carbono, lo que reduce el riesgo de corrosión tras la soldadura.

Aplicaciones típicas:

Sistemas de gas para semiconductores
Sistemas de suministro de productos químicos
Equipos de laboratorio
Procesamiento farmacéutico
Para aplicaciones de pureza ultraalta, las válvulas de acero inoxidable 316L pueden someterse a tratamientos superficiales especiales, como el electropulido, para reducir la rugosidad de la superficie y minimizar la contaminación.

3.2 Válvulas de aguja de latón
Las válvulas de aguja de latón se utilizan habitualmente para aplicaciones industriales generales y de instrumentación.

Ventajas:

Rentables
Fáciles de mecanizar
Buen rendimiento con fluidos no corrosivos
Aplicaciones típicas:

Sistemas neumáticos
Sistemas de agua
Instrumentación general
Sin embargo, el latón no es adecuado para muchas aplicaciones químicas de alta pureza o corrosivas.

3.3 Válvulas de aguja de aleaciones especiales
Para entornos extremadamente corrosivos, pueden ser necesarias aleaciones avanzadas.

Algunos ejemplos son:

Hastelloy
Monel
Aleaciones de titanio
Estos materiales ofrecen una resistencia superior frente a productos químicos agresivos y condiciones de funcionamiento adversas.

4. Evaluación de los valores nominales de presión y temperatura
Cada válvula de aguja tiene unos límites máximos de presión y temperatura. La selección de una válvula con valores nominales insuficientes puede suponer graves riesgos para la seguridad.

Entre las especificaciones importantes se incluyen:

Presión máxima de trabajo
Presión nominal de rotura
Rango de temperatura de funcionamiento
Requisitos de ciclos de presión
Por ejemplo:

Las aplicaciones de laboratorio a baja presión pueden utilizar válvulas de aguja compactas para instrumentación.
Los sistemas de gas a alta presión pueden requerir válvulas de aguja de acero inoxidable reforzado con una capacidad nominal de cientos o miles de PSI.
La temperatura también afecta al rendimiento de la válvula.

Las aplicaciones a alta temperatura pueden requerir:

Sellado metal contra metal
Aleaciones resistentes a altas temperaturas
Materiales de empaquetadura especializados
Las aplicaciones a baja temperatura pueden requerir materiales diseñados para evitar la fragilidad y las fugas.

Seleccione siempre una válvula con características nominales que superen las condiciones reales de funcionamiento para garantizar un margen de seguridad.

5. Determine la precisión de control de caudal requerida
Una de las ventajas más importantes de las válvulas de aguja es el ajuste preciso del caudal.

Sin embargo, los diferentes diseños de válvulas de aguja ofrecen distintos niveles de control.

Entre los factores que afectan al control del caudal se incluyen:

Diseño de la punta de la aguja
La forma de la punta de la aguja determina la suavidad con la que varía el caudal.

Entre los diseños más comunes se incluyen:

Aguja cónica estándar
Aguja de control preciso
Aguja con orificio en V
Los diseños de control preciso son adecuados para aplicaciones que requieren ajustes de caudal extremadamente pequeños.

Tamaño del orificio
El paso interno del caudal afecta a la capacidad máxima de caudal.

Un orificio más pequeño proporciona:

Mayor precisión
Caudales más bajos
Un orificio más grande proporciona:

Mayor capacidad de caudal
Menor caída de presión
Seleccionar el tamaño de orificio correcto garantiza que la válvula funcione de manera eficiente sin restricciones innecesarias.

6. Elige el tipo de conexión adecuado
El diseño de la conexión es otro factor importante a la hora de elegir.

Las opciones habituales de conexión de las válvulas de aguja incluyen:

Conexiones roscadas
Ejemplos:

NPT
BSP
Roscas métricas
Ventajas:

Fácil instalación
Menor coste
Adecuadas para aplicaciones generales
Racores de compresión
Habituales en sistemas de instrumentación.

Ventajas:

Instalación sencilla
Sellado fiable
Fácil mantenimiento
Conexiones VCR y de sellado por contacto
Ampliamente utilizadas en sistemas de semiconductores y de gases de pureza ultraalta.

Ventajas:

Fugas extremadamente bajas
Alto nivel de limpieza
Riesgo mínimo de contaminación
Para sistemas críticos de suministro de gas, a menudo se prefieren las conexiones de sellado por contacto con junta metálica, ya que proporcionan un rendimiento de sellado superior.

7. Ten en cuenta el comportamiento frente a las fugas y la tecnología de sellado
La prevención de fugas es fundamental en los sistemas de control de gases y fluidos.

Una válvula de aguja de alta calidad debe proporcionar un sellado fiable tanto en el asiento como en el vástago de la válvula.

Entre las tecnologías de sellado más importantes se incluyen:

Sellado metal contra metal
Ventajas:

Resistencia a altas temperaturas
Excelente durabilidad
Adecuado para aplicaciones de vacío y de alta pureza
Sellado con asiento blando
Los materiales pueden incluir:

PTFE
PEEK
PFA
Ventajas:

Excelente capacidad de cierre
Adecuado para aplicaciones químicas
Sin embargo, los sellos blandos pueden tener limitaciones de temperatura en comparación con los sellos metálicos.

Para aplicaciones de semiconductores y gases especiales, las válvulas suelen requerir índices de fuga extremadamente bajos para mantener la estabilidad y la seguridad del proceso.

8. Válvulas de aguja manuales frente a automáticas
Las válvulas de aguja pueden accionarse manualmente o integrarse en sistemas de control automatizados.

Válvulas de aguja manuales
Adecuadas para:

Sistemas de laboratorio
Equipos de calibración
Pequeñas líneas de proceso
Ventajas:

Diseño sencillo
Bajo mantenimiento
Rentables
Válvulas de aguja automatizadas
Se utilizan cuando se requiere un control remoto preciso.

Las opciones incluyen:

Actuadores neumáticos
Actuadores eléctricos
Sistemas de control digital
Las aplicaciones incluyen:

Equipos de fabricación de semiconductores
Procesamiento químico automatizado
Líneas de producción industrial
Las válvulas de aguja automatizadas permiten la integración con sistemas PLC y plataformas de control de procesos.

9. Aplicaciones de las válvulas de aguja en sistemas de semiconductores y de alta pureza
La industria de los semiconductores plantea algunos de los requisitos más exigentes para las válvulas de aguja.

La fabricación moderna de semiconductores requiere sistemas de suministro de gas extremadamente limpios para soportar procesos tales como:

Deposición química en fase de vapor (CVD)
Deposición de capas atómicas (ALD)
Grabado químico
Implantación iónica
Las válvulas de aguja utilizadas en aplicaciones de semiconductores suelen requerir:

Construcción en acero inoxidable 316L UHP
Superficies electropulidas
Baja generación de partículas
Alto rendimiento en pruebas de fugas de helio
Control preciso del caudal
Conexiones VCR
Estas válvulas se instalan habitualmente en:

Armarios de gas
Paneles de gas
Sistemas de control de presión
Unidades de suministro de productos químicos
La calidad de la válvula de aguja influye directamente en la estabilidad del proceso, el rendimiento de las obleas y la fiabilidad de los equipos.

10. Consideraciones sobre mantenimiento y fiabilidad
Aunque las válvulas de aguja están diseñadas para un funcionamiento a largo plazo, un mantenimiento adecuado mejora su rendimiento.

Entre las prácticas recomendadas se incluyen:

Inspección periódica para detectar fugas
Comprobación del par de funcionamiento de la válvula
Evitar un apriete excesivo
Mantener limpias las superficies externas
Sustituir las juntas desgastadas cuando sea necesario
Para aplicaciones críticas, se recomienda encarecidamente seleccionar válvulas de fabricantes con experiencia y que cuenten con estrictos procesos de control de calidad.

Entre las consideraciones importantes de fabricación se incluyen:

Mecanizado de precisión
Acabado superficial
Certificación de materiales
Pruebas de presión
Pruebas de fugas
11. Cómo elegir un fabricante fiable de válvulas de aguja
A la hora de adquirir válvulas de aguja para aplicaciones industriales, tenga en cuenta las siguientes capacidades del proveedor:

Experiencia en ingeniería
Un fabricante cualificado debe comprender:

La dinámica de fluidos
La compatibilidad de materiales
Los requisitos de alta pureza
Las normas de seguridad industrial
Capacidad de fabricación
Busque:

Mecanizado de precisión CNC
Entornos de montaje limpios
Equipos de inspección avanzados
Documentación de calidad
Opciones de personalización
Muchas aplicaciones requieren soluciones a medida, tales como:

Materiales especiales
Presiones nominales personalizadas
Configuraciones de conexión únicas
Coeficientes de caudal modificados
Un fabricante profesional de válvulas debe ser capaz de proporcionar asistencia técnica y diseños a medida.

Conclusión
La selección de la válvula de aguja adecuada para sistemas de control de gases y fluidos requiere un análisis minucioso de los requisitos de la aplicación, las condiciones de funcionamiento, la compatibilidad de los materiales, las presiones nominales, la precisión del caudal, el rendimiento de estanqueidad y el diseño de las conexiones.

Para aplicaciones industriales generales, las válvulas de aguja de acero inoxidable o latón pueden ofrecer un rendimiento fiable. Sin embargo, sectores exigentes como la fabricación de semiconductores, el procesamiento químico y la producción farmacéutica requieren soluciones avanzadas que incluyan materiales de pureza ultraalta, mecanizado de precisión y un control superior de las fugas.

Al elegir el diseño correcto de válvula de aguja y colaborar con un fabricante con experiencia, las empresas pueden mejorar la seguridad del sistema, aumentar la estabilidad del proceso, reducir los costes de mantenimiento y lograr un funcionamiento fiable a largo plazo.

Una válvula de aguja correctamente seleccionada no es simplemente un componente de control de caudal, sino un elemento crítico que garantiza la precisión, la eficiencia y la fiabilidad en todo el sistema de gestión de gases y fluidos.

Para obtener más información sobre cómo seleccionar la válvula de aguja adecuada para sistemas de control de gases y fluidos, puede visitar la página web de Jewellok en https://www.jewellok.com/.
