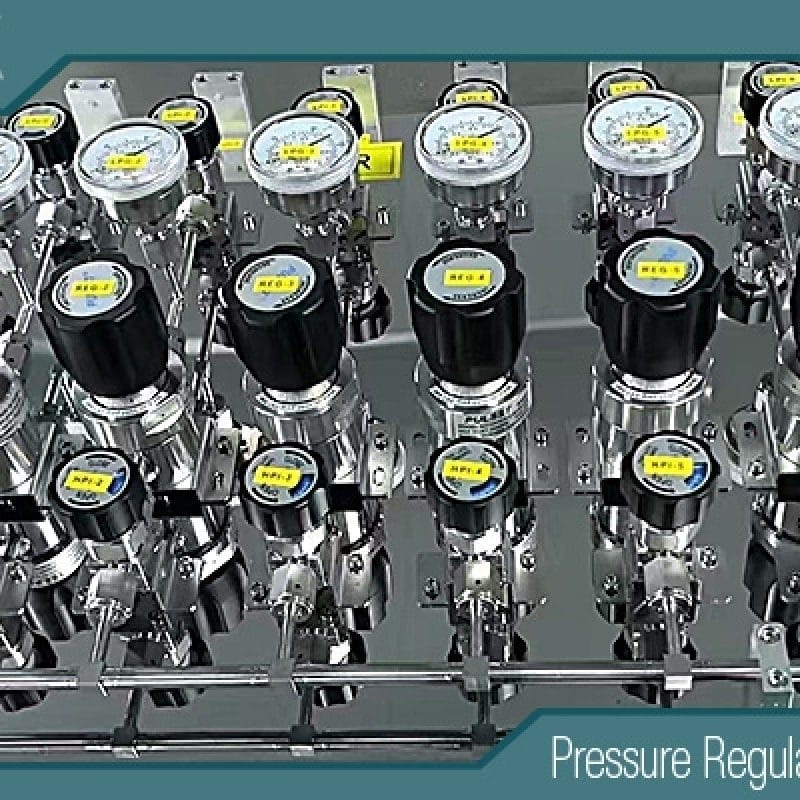

Guía de aplicación del regulador de contrapresión ajustable

{{{sourceTextContent.subTitle}}}

Guía de aplicación del regulador de contrapresión ajustable

{{{sourceTextContent.description}}}

En el ámbito de los sistemas de control de fluidos, el regulador de contrapresión ajustable constituye un componente fundamental para mantener la estabilidad y la eficiencia del sistema. Este dispositivo está diseñado para controlar y mantener una presión constante en la parte de entrada de tuberías, depósitos y equipos de procesamiento, independientemente de las fluctuaciones en los caudales o de las condiciones en la parte de salida. Al permitir que se alivie el exceso de presión y, al mismo tiempo, evitar el reflujo o las caídas de presión, garantiza un funcionamiento seguro y óptimo en diversos sectores.

El concepto de regulación de contrapresión se remonta a las primeras aplicaciones industriales, en las que mantener una presión precisa era esencial para la integridad del proceso. Hoy en día, los reguladores de contrapresión ajustables son indispensables en sectores como el del petróleo y el gas, el procesamiento químico, el farmacéutico e incluso en los sistemas de muestreo analítico. Su capacidad de ajuste permite a los operadores ajustar con precisión los puntos de consigna para adaptarlos a las necesidades operativas específicas, lo que los convierte en herramientas versátiles para ingenieros y técnicos.

Para comprender el regulador de contrapresión ajustable es necesario explorar su mecánica, sus tipos y sus usos prácticos. Este artículo profundiza en los principios de funcionamiento, los distintos diseños, las aplicaciones, las ventajas, las desventajas, los criterios de selección, las directrices de instalación y las prácticas de mantenimiento. Basándose en conocimientos técnicos, pretende ofrecer una visión general completa a los profesionales que deseen implementar u optimizar estos reguladores en sus sistemas. Tanto si se trata de sistemas de gas de alto caudal como de procesos con líquidos sensibles, comprender estos elementos puede mejorar el rendimiento y la vida útil del sistema.

En esencia, un regulador de contrapresión ajustable funciona equilibrando fuerzas para mantener la presión de entrada. Cuando la presión aguas arriba supera el punto de consigna, la válvula se abre para liberar fluido y se cierra cuando la presión se normaliza. Este ajuste dinámico evita la sobrepresurización y garantiza un caudal constante, protegiendo así a los equipos aguas abajo de posibles daños. La capacidad de ajustar el punto de consigna mediante resortes, tornillos o pilotos lo distingue de los reguladores fijos, ofreciendo flexibilidad en entornos variables.

En la ingeniería moderna, estos reguladores abordan retos como los picos de presión en las estaciones de compresión o el caudal constante en las líneas de muestreo. Su evolución, desde simples dispositivos mecánicos hasta sofisticados modelos pilotados, refleja los avances en los materiales y la tecnología de control, lo que permite un control preciso incluso en condiciones adversas.

¿Qué es un regulador de contrapresión ajustable?

Un regulador de contrapresión ajustable, a menudo abreviado como BPR, es una válvula especializada que mantiene un nivel de presión predefinido aguas arriba de su punto de instalación. A diferencia de los reguladores reductores de presión que controlan la presión aguas abajo, los BPR se centran en la presión de entrada, abriéndose para aliviar el exceso cuando esta supera el punto de consigna y cerrándose para aumentar la presión cuando cae por debajo. Esto los convierte en elementos esenciales para sistemas en los que la estabilidad aguas arriba es fundamental.

El término «ajustable» se refiere a la capacidad de modificar la presión de consigna, normalmente mediante un tornillo mecánico, un mando giratorio o un sistema piloto externo. Esta característica permite realizar ajustes sobre la marcha sin necesidad de detener el sistema, lo que responde a las exigencias operativas dinámicas. Fabricados con materiales duraderos como el acero inoxidable o las aleaciones, estos reguladores gestionan gases, líquidos, fluidos en fase mixta e incluso sustancias supercríticas. Entre sus componentes clave se incluyen un elemento sensor (diafragma o pistón), un mecanismo de carga (resorte o presión de cúpula) y un asiento de válvula. El elemento sensor detecta los cambios de presión, mientras que el mecanismo de carga establece el punto de equilibrio. En los diseños con carga por cúpula, la presión del fluido en la cámara de la cúpula sirve de referencia, lo que ofrece una precisión superior a la de las variantes con carga por resorte. Los BPR se diferencian de las válvulas de alivio —que son dispositivos de seguridad para picos repentinos de presión— en que proporcionan un control continuo y en estado estacionario, en lugar de una descarga intermitente. También se conocen como válvulas de mantenimiento de presión, especialmente en configuraciones de recirculación con bombas en las que el caudal excedente se devuelve al circuito para mantener la presión. En la práctica, un regulador de contrapresión ajustable garantiza que los recipientes de producción, como los separadores o los tratadores, funcionen a una presión óptima, lo que facilita la separación y el procesamiento eficientes de los fluidos. Su tamaño compacto y su funcionamiento autónomo las hacen adecuadas tanto para entornos de laboratorio a pequeña escala como para grandes plantas industriales.

Principio de funcionamiento

El principio de funcionamiento de un regulador de contrapresión ajustable se basa en el equilibrio de fuerzas para lograr un control preciso de la presión. En su forma más sencilla, el regulador utiliza un mecanismo sensor para comparar la presión aguas arriba con una fuerza de consigna, ajustando la posición de la válvula en consecuencia. En una configuración típica, el fluido entra por la entrada del regulador, ejerciendo presión sobre el elemento sensor —a menudo un diafragma o un pistón—. A este elemento se le opone una fuerza de carga, como un resorte comprimido o la presión de referencia en la cúpula. Cuando la presión aguas arriba supera el punto de consigna, el elemento sensor se desplaza, abriendo la válvula para permitir el flujo a través del orificio y aliviar la presión. A medida que la presión desciende hasta el punto de consigna, la fuerza de carga cierra la válvula, manteniendo el equilibrio. Para permitir el ajuste, el punto de consigna se modifica alterando la fuerza de carga. En los modelos accionados por resorte, al girar un tornillo de ajuste se comprime o se relaja el resorte, cambiando el equilibrio de fuerzas. Los reguladores con carga en la cúpula utilizan una válvula piloto externa para suministrar presión de referencia a la cúpula, lo que permite ajustes remotos o automatizados mediante controles electrónicos. Los diseños pilotados mejoran este principio con un sistema de dos etapas: una pequeña válvula piloto detecta la presión y modula la posición de la válvula principal para lograr una respuesta más rápida y una desviación mínima ante las variaciones de caudal. Esto resulta especialmente útil en situaciones de alto caudal, en las que los reguladores de acción directa podrían presentar una «acumulación de presión» o una caída de presión.

En aplicaciones como los sistemas de muestreo, el regulador de contrapresión (BPR) se coloca al final de la línea, desviando el caudal excedente a un bypass mientras se mantiene constante la presión del analizador. Un limitador de caudal situado aguas arriba garantiza una caída de presión efectiva, evitando que el regulador permanezca totalmente abierto. En general, este principio garantiza un funcionamiento en estado estacionario, en el que el regulador modula continuamente para adaptarse a los cambios, lo que reduce la turbulencia y mejora la durabilidad del sistema.

Tipos de reguladores de contrapresión ajustables

Existen varios tipos de reguladores de contrapresión ajustables, cada uno adaptado a necesidades operativas específicas en función de la precisión, la capacidad de caudal y los factores ambientales.

Reguladores autónomos o de acción directa: son los más básicos y funcionan mediante resortes y diafragmas internos sin necesidad de alimentación externa. El ajuste se realiza mediante un tornillo que comprime el resorte. Son adecuados para caudales estables, pero pueden presentar una acumulación de presión a caudales más elevados debido al control proporcional. Entre sus ventajas se incluyen la simplicidad y la rentabilidad; son ideales para aplicaciones de uso general.
Reguladores diferenciales o de seguimiento: mantienen una diferencia de presión fija entre dos puntos del sistema utilizando una entrada de presión de referencia. El ajuste consiste en sesgar el punto de consigna con respecto a la referencia. Evitan el reflujo en sistemas como las juntas de compresores, ofreciendo una alta precisión en el control diferencial.
Reguladores pilotados: dotados de una válvula piloto que controla la válvula principal, proporcionan un control preciso en amplios rangos de caudal. El ajuste del punto de consigna se realiza a través de la válvula piloto, a menudo de forma remota. Destacan en entornos dinámicos, como los procesos químicos, con una desviación mínima.
Reguladores con carga de cúpula: Utilizan la presión del fluido en una cúpula para la carga, lo que les confiere una estabilidad superior y una baja histéresis. El ajuste mediante un regulador piloto permite la integración electrónica. Los tamaños van desde la serie pequeña para investigación (de 1/16″ a 1/4″) hasta la industrial (hasta 4″), soportando presiones de hasta 10 000 psig.
Reguladores con carga por resorte: Una subcategoría en la que los resortes proporcionan la carga, ajustable manualmente. Son compactos, pero menos precisos con caudales variables debido a los cambios en la constante elástica.
Serie electrónica: Combina la carga por cúpula con pilotos electrónicos para el control automatizado, adecuada para presiones de hasta 5.000 psig.
La elección de cada tipo depende de factores como el caudal, las necesidades de precisión y la compatibilidad de los materiales, utilizándose a menudo el acero inoxidable para entornos corrosivos.

Aplicaciones

Los reguladores de contrapresión ajustables se utilizan ampliamente en sectores en los que la estabilidad de la presión es crucial.

En el sector del petróleo y el gas, mantienen la presión en separadores, tratadores y separadores de agua libre, lo que garantiza una separación eficiente de los fluidos y evita daños en los equipos. Las estaciones de compresión y los sistemas de recogida de gas dependen de ellos para la seguridad y el control del caudal.

El procesamiento químico se beneficia de su precisión en el manejo de fluidos reactivos, reduciendo la turbulencia y los riesgos de sobrepresión. La industria farmacéutica los utiliza en entornos estériles para garantizar una dosificación y mezcla uniformes.

En los sistemas de muestreo analítico, los reguladores de contrapresión garantizan un caudal constante hacia los analizadores al desviar el exceso, protegiendo así los instrumentos sensibles de las variaciones de presión. Los sistemas de bombeo los emplean como válvulas de mantenimiento, recirculando el caudal excedente para mantener la presión aguas arriba. Las industrias de alimentación y bebidas los aplican para un control higiénico de la presión en las líneas de procesamiento.

La generación de energía y el tratamiento de aguas utilizan modelos pilotados para lograr precisión en caudales elevados. En general, su adaptabilidad los convierte en elementos vitales para la seguridad, la eficiencia y el cumplimiento normativo.

Ventajas y desventajas

Entre las ventajas de los reguladores de contrapresión ajustables se incluyen el control preciso de la presión, la reducción de daños en el sistema y la mejora de la seguridad. Minimizan la turbulencia, prolongan la vida útil de los equipos y ofrecen flexibilidad gracias a su capacidad de ajuste. Los modelos con carga de cúpula proporcionan una alta estabilidad en todos los caudales, mientras que los autoaccionados son económicos y fáciles de instalar. Entre las desventajas se encuentra la posible histéresis en los tipos con carga de resorte, lo que puede provocar sobrepresión. Los diseños pilotados son más complejos y costosos. Las necesidades de mantenimiento pueden aumentar el tiempo de inactividad si se descuidan, y un dimensionamiento inadecuado puede causar ineficiencias.

Criterios de selección

La selección de un BPR ajustable requiere evaluar las necesidades de la aplicación: caudal, rango de presión, tipo de fluido y precisión. Hay que tener en cuenta la durabilidad de los materiales para entornos corrosivos y los diseños modulares para facilitar el mantenimiento. Hay que dar prioridad a los proveedores con un buen servicio de asistencia y una reputación de calidad. Para una alta precisión, opte por los modelos con cúpula o pilotados; para mayor simplicidad, los autónomos.

Pautas de instalación

Una instalación adecuada comienza colocando el regulador de presión de bola (BPR) al final de la línea para un control aguas arriba. Incluya un limitador de caudal aguas arriba para permitir la caída de presión. Retire cualquier tapón de transporte antes de la puesta en marcha. En configuraciones en serie, añada limitadores entre los reguladores para evitar la competencia entre ellos. Asegúrese de que el suministro de gas esté seco y ajuste los puntos de consigna gradualmente. Siga las directrices del fabricante original (OEM) para las conexiones y las juntas.

Consejos de mantenimiento

El mantenimiento implica comprobaciones diarias de fugas, revisiones visuales mensuales, inspecciones trimestrales y sustituciones anuales de diafragmas y juntas. Limpie con disolventes homologados, lubrique adecuadamente y utilice kits de reparación para problemas menores. Solucione los problemas de purga comprobando los diafragmas o los asientos; sustitúyalos en caso de daños graves. Documente las actividades para cumplir con la normativa.

Los mejores racores de acero inoxidable de alta pureza para la industria del petróleo y el gas
Los mejores racores de acero inoxidable de alta pureza para la industria del petróleo y el gas

Conclusión

Los reguladores de contrapresión ajustables son fundamentales para la gestión de la presión, ya que ofrecen fiabilidad y adaptabilidad. Al comprender sus principios y aplicaciones, los ingenieros pueden optimizar los sistemas para obtener el máximo rendimiento.

Para obtener más información sobre la guía de aplicación de los reguladores de contrapresión ajustables, puede visitar la página web de Jewellok en https://www.jewellok.com/.
