¿Cómo funciona un colector de intercambio de gas acetileno?

¿Cómo funciona un colector de intercambio de gas acetileno?

El gas acetileno, conocido por su alta inflamabilidad y su uso en soldadura y corte oxiacetilénico, es un recurso esencial en industrias como la metalurgia, la síntesis química y la construcción. Almacenado en cilindros disueltos en acetona para evitar su descomposición explosiva, el acetileno requiere un manejo cuidadoso para garantizar un suministro seguro y continuo. Un colector de cambio, también conocido como colector de conmutación, es un sistema sofisticado diseñado para proporcionar un flujo ininterrumpido de acetileno mediante la conmutación automática o manual entre múltiples fuentes de gas (normalmente bancos de cilindros) cuando se agota el suministro principal.

En esencia, un colector de intercambio de gas acetileno actúa como garante de la continuidad, evitando tiempos de inactividad en operaciones donde incluso breves interrupciones pueden ocasionar pérdidas significativas de productividad o riesgos para la seguridad. Por ejemplo, en aplicaciones de soldadura, una interrupción repentina del suministro de acetileno podría arruinar una soldadura o requerir retrabajo, lo que supondría un coste de tiempo y materiales. Estos colectores son especialmente importantes para el acetileno debido a sus limitaciones de almacenamiento: los cilindros solo pueden descargar de forma segura aproximadamente 1/10 de su capacidad por hora para evitar el arrastre de acetona, lo que requiere la conexión de varios cilindros en colectores para caudales mayores.

El desarrollo de los colectores de gas se remonta a principios del siglo XX, coincidiendo con la industrialización de las tecnologías de soldadura. Los diseños modernos incorporan características avanzadas, como controles electrónicos y válvulas de seguridad, para gestionar las propiedades únicas del acetileno, como su inestabilidad por encima de 15 psi en estado libre y el riesgo de retroceso de llama. Este artículo explora a fondo el funcionamiento de los colectores de cambio de acetileno, abarcando sus principios, componentes, mecanismos operativos, tipos, aplicaciones, protocolos de seguridad y mantenimiento. Al comprender estos sistemas, los usuarios pueden optimizar sus configuraciones para lograr mayor eficiencia y seguridad.

En un mundo donde la precisión y la confiabilidad son primordiales, el colector de cambio cierra la brecha entre los suministros finitos de cilindros y la demanda continua, encarnando el ingenio de la ingeniería en la distribución de gas.

Regulador reductor de presión de una sola etapa de ultraalta pureza
Regulador reductor de presión de una sola etapa de ultraalta pureza


Principios básicos de los colectores de conmutación de gas acetileno

El principio fundamental de un colector de cambio de acetileno es mantener un suministro constante de gas alternando entre las fuentes primaria y de reserva sin interrumpir el flujo. Esto se logra mediante el monitoreo de presión y el accionamiento de válvulas, lo que garantiza que cuando la presión del banco primario caiga por debajo de un umbral preestablecido, el sistema cambie automáticamente al banco de reserva.

El acetileno se almacena a presiones de entre 250 y 300 psi en cilindros llenos de material poroso impregnado en acetona, lo que lo estabiliza. Sin embargo, las tasas de extracción seguras son limitadas para evitar la entrada de disolvente, lo que hace que los colectores sean esenciales para agrupar varios cilindros en bancos. Una configuración típica divide los cilindros en dos bancos: uno activo (primario) y otro de reserva.

El mecanismo principal se basa en la detección de presión diferencial. En los sistemas automáticos, los sensores detectan cuándo cae la presión del banco primario, lo que activa una conmutación. Esta puede ser mecánica (mediante resortes y diafragmas) o electrónica (con solenoides y controladores). El principio de continuidad se rige por la dinámica de fluidos: el flujo de gas sigue el principio de Bernoulli, donde las caídas de presión se correlacionan con la velocidad, pero los colectores priorizan la estabilidad de la presión sobre la dinámica del flujo.

En el caso del acetileno, se aplican principios adicionales debido a su reactividad. Se integran supresores de retroceso de llama para evitar la propagación de la llama al sistema, cumpliendo con normas de seguridad como las de OSHA o ISO. El cambio también tiene en cuenta los efectos de la temperatura, ya que los entornos más fríos pueden reducir la presión de vapor del acetileno, lo que afecta el tiempo de cambio.

Los sistemas manuales dependen de la intervención del operador, mientras que los automáticos utilizan bucles de retroalimentación similares a los sistemas de control en ingeniería, donde la entrada (presión) conduce a la salida (interruptor de válvula) mediante un controlador. La reducción de presión en dos etapas es común en los colectores automáticos para minimizar las variaciones, garantizando así que la presión de salida se mantenga constante a pesar de los cambios en la fuente.

En esencia, estos principios garantizan la confiabilidad, ya que las características específicas del acetileno exigen diseños robustos para manejar sus riesgos.





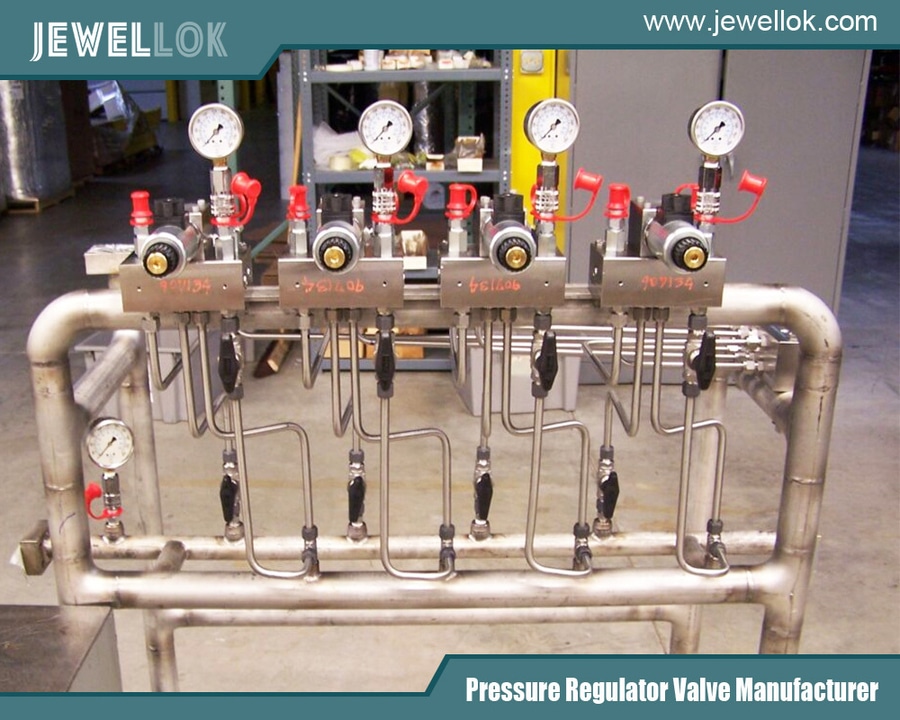

Componentes clave de un colector de cambio de acetileno

Un colector de cambio de acetileno consta de varios componentes integrales que colaboran para monitorear, controlar y distribuir el gas de manera segura.

La válvula de conmutación o controlador es fundamental en el sistema, generalmente una válvula de 4 vías que dirige el flujo de un banco a otro. Esta válvula determina cuál banco es el principal y gestiona la transición. Los reguladores de presión son clave: un regulador intermedio reduce la presión del cilindro a un nivel manejable (p. ej., 100-150 psi), mientras que un regulador de línea ajusta con precisión la presión de salida final (normalmente de 5-15 psi para sopletes de acetileno).

Los manómetros son esenciales: uno para cada banco para monitorear los niveles de suministro y otro para la presión de la línea. Un presostato de cambio detecta baja presión en el banco principal y lo activa. Las características de seguridad incluyen válvulas de alivio de sobrepresión para ventilar la sobrepresión y supresores de retroceso de llama para evitar la propagación de la ignición.

Los cabezales conectan varios cilindros en cada bancada mediante pigtails (mangueras flexibles), lo que garantiza una distribución uniforme. En los sistemas automáticos, un controlador electrónico o un actuador neumático automatiza el proceso, a menudo con alarmas (visuales/auditivas) para eventos de baja presión o conmutación.

En los colectores específicos para acetileno, componentes como las válvulas de cierre automático (ASV) evitan tasas de descarga peligrosas. Los materiales suelen ser latón o acero inoxidable para resistir la corrosión de los subproductos del acetileno.

Los elementos adicionales pueden incluir filtros para eliminar impurezas y válvulas de aislamiento para mantenimiento. Estos componentes forman una unidad cohesiva, con redundancia integrada para mayor fiabilidad.





Mecanismo de funcionamiento paso a paso

El funcionamiento de un colector de cambio de acetileno se puede desglosar en pasos claros, con ligeras variaciones entre los tipos manual y automático. Centrémonos primero en un sistema automático.

Configuración e inicialización: Los cilindros se conectan a los cabezales de dos bancos mediante cables flexibles. La válvula de 4 vías se configura para designar un banco como primario y el otro como de reserva. Se ajustan los reguladores: el intermedio para la reducción de presión del banco y el de línea para la salida final. Se abren las válvulas de los cilindros y se presuriza el sistema.
Operación normal: El gas fluye desde el banco primario a través del regulador intermedio, la válvula de conmutación y el regulador de línea hasta la salida. Los manómetros muestran lecturas estables. El sistema monitorea la presión del banco primario mediante el interruptor de conmutación.
Detección de Agotamiento: A medida que el banco primario se agota, su presión cae por debajo del umbral preestablecido (p. ej., 100 psi, establecido por encima de la salida del regulador de reserva para evitar el reflujo). El presostato detecta esto y envía una señal al controlador.
Activación de la conmutación: El controlador acciona la válvula de 4 vías (o solenoides en los modelos electrónicos), cerrando el paso del banco primario y abriendo la reserva. Simultáneamente, la válvula del primario se cierra y la secundaria se abre, redirigiendo el flujo sin problemas. Las alarmas alertan a los operadores para que reemplacen el banco vacío.
Tras la transición: La reserva anterior se convierte en la primaria. Los operadores reemplazan los cilindros agotados y reinician el sistema ajustando la válvula de 4 vías o el controlador para rediseñar los bancos, garantizando así la ausencia de interrupciones.


Para sistemas manuales:

Monitoreo: Los operadores vigilan los manómetros. Cuando la presión primaria se acerca al nivel bajo, cierran manualmente la válvula de aislamiento primaria y abren la de reserva.
Interruptor: el flujo cambia manualmente, potencialmente con una breve interrupción a menos que una configuración de varios cilindros permita la superposición.
En las instalaciones de acetileno, el mecanismo incluye comprobaciones para que los caudales se mantengan dentro de los límites seguros, y las válvulas ASV se apagan si se exceden. La reducción de dos etapas en los sistemas automáticos minimiza las fluctuaciones de presión durante el cambio.

Este proceso garantiza un suministro continuo y la volatilidad del acetileno se gestiona mediante dispositivos de seguridad integrados.





Tipos de colectores de intercambio de gas acetileno y sus aplicaciones

Los colectores de cambio para acetileno se clasifican por nivel de automatización y configuración.

Manifolds de cambio manual: Rentables, requieren la intervención del operador. Los modelos de un solo cilindro causan tiempos de inactividad durante los cambios; los de varios cilindros permiten cambiar sin necesidad de una parada completa. Ideales para operaciones de bajo volumen, como talleres pequeños.
Colectores semiautomáticos: Cambian a reserva automáticamente al caer la presión, pero requieren reinicio manual. Ofrecen un equilibrio entre costo y conveniencia.
Colectores totalmente automáticos: Conmutación electrónica de ida y vuelta sin intervención manual, con regulación de dos etapas para mayor estabilidad. Ideal para entornos de alta demanda.


Las aplicaciones incluyen:

Soldadura y corte: Acetileno continuo para sopletes en la construcción naval o la reparación de automóviles. Industria química: Suministro estable para procesos de síntesis.
Laboratorios: Entrega precisa de equipos analíticos.
Los tipos especializados como los IBEDA con ASV permiten la extracción por ambos lados para caudales más altos.





Consideraciones de seguridad y mantenimiento

La seguridad es fundamental con los colectores de acetileno. Instálelos en áreas ventiladas para evitar la acumulación, utilice supresores de retroceso de llama y nunca exceda los 15 psi en líneas sin mezcla de oxígeno. Es fundamental realizar inspecciones periódicas con agua jabonosa para detectar fugas.

El mantenimiento incluye la revisión mensual de reguladores y válvulas, el reemplazo anual de cables flexibles y el servicio técnico profesional. Tras la conmutación, reinicie los sistemas y purgue las líneas para eliminar el aire. El cumplimiento de normas como la NFPA garantiza un funcionamiento seguro.

Fabricante de sistemas de control de fluidos en China
Fabricante de sistemas de control de fluidos en China


Conclusión

Los colectores de cambio de gas acetileno son vitales para un suministro de gas ininterrumpido y seguro, aprovechando la detección de presión y los controles de válvulas para cambiar las fuentes sin problemas. Desde modelos manuales hasta totalmente automáticos, satisfacen diversas necesidades, mejorando la productividad en las industrias que dependen del acetileno. Una comprensión y un mantenimiento adecuados liberan todo su potencial, protegiendo las operaciones contra interrupciones.
