Guía de aplicación del regulador de contrapresión ajustable

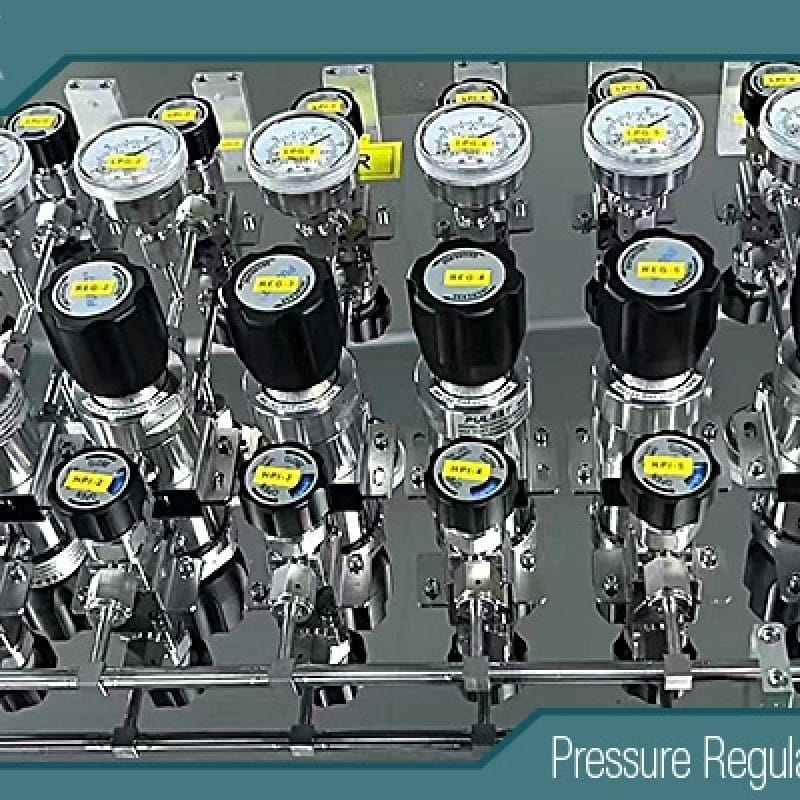

Guía de aplicación del regulador de contrapresión ajustable

En el ámbito de los sistemas de control de fluidos, el regulador de contrapresión ajustable es un componente fundamental para mantener la estabilidad y la eficiencia del sistema. Este dispositivo está diseñado para controlar y mantener una presión constante aguas arriba en tuberías, depósitos y equipos de procesamiento, independientemente de las fluctuaciones en los caudales o las condiciones aguas abajo. Al permitir aliviar el exceso de presión y evitar el reflujo o las caídas de presión, garantiza un funcionamiento seguro y óptimo en diversos sectores industriales.

El concepto de regulación de contrapresión se remonta a las primeras aplicaciones industriales, donde mantener una presión precisa era esencial para la integridad del proceso. Hoy en día, los reguladores de contrapresión ajustables son indispensables en sectores como el petróleo y el gas, el procesamiento químico, la industria farmacéutica e incluso los sistemas de muestreo analítico. Su capacidad de ajuste permite a los operadores calibrar con precisión los puntos de ajuste para adaptarlos a necesidades operativas específicas, lo que los convierte en herramientas versátiles para ingenieros y técnicos.

Comprender el regulador de contrapresión ajustable implica explorar su mecánica, tipos y usos prácticos. Este artículo profundiza en los principios de funcionamiento, los diversos diseños, aplicaciones, ventajas, desventajas, criterios de selección, directrices de instalación y prácticas de mantenimiento. Basándose en conocimientos técnicos, ofrece una visión general completa para los profesionales que buscan implementar u optimizar estos reguladores en sus sistemas. Tanto si se trata de sistemas de gas de alto caudal como de procesos con líquidos sensibles, comprender estos elementos puede mejorar el rendimiento y la vida útil del sistema.

En esencia, un regulador de contrapresión ajustable funciona equilibrando fuerzas para mantener la presión de entrada. Cuando la presión aguas arriba supera el valor de consigna, la válvula se abre para liberar fluido y se cierra cuando la presión se normaliza. Este ajuste dinámico evita la sobrepresión y garantiza un flujo constante, protegiendo los equipos aguas abajo contra posibles daños. La posibilidad de ajustar el valor de consigna mediante resortes, tornillos o pilotos lo distingue de los reguladores fijos, ofreciendo flexibilidad en entornos variables.

En la ingeniería moderna, estos reguladores solucionan problemas como los picos de presión en estaciones compresoras o el flujo constante en líneas de muestreo. Su evolución, desde simples dispositivos mecánicos hasta sofisticados modelos operados por piloto, refleja los avances en materiales y tecnología de control, lo que permite un control preciso incluso en condiciones extremas.





¿Qué es un regulador de contrapresión ajustable?

Un regulador de contrapresión ajustable, a menudo abreviado como BPR, es una válvula especializada que mantiene un nivel de presión predefinido aguas arriba de su punto de instalación. A diferencia de los reguladores reductores de presión que controlan la presión aguas abajo, los BPR se centran en la presión de entrada, abriéndose para aliviar el exceso cuando supera el valor de referencia y cerrándose para aumentar la presión cuando cae por debajo de este. Esto los hace esenciales para sistemas donde la estabilidad aguas arriba es fundamental.

El aspecto "ajustable" se refiere a la capacidad de modificar la presión de consigna, generalmente mediante un tornillo mecánico, una perilla o un sistema piloto externo. Esta característica permite realizar ajustes sobre la marcha sin necesidad de detener el sistema, lo que satisface las demandas operativas dinámicas. Fabricados con materiales duraderos como acero inoxidable o aleaciones, estos reguladores manejan gases, líquidos, fluidos de fase mixta e incluso sustancias supercríticas. Sus componentes clave incluyen un elemento sensor (diafragma o pistón), un mecanismo de carga (resorte o presión de domo) y un asiento de válvula. El elemento sensor detecta los cambios de presión, mientras que el mecanismo de carga establece el punto de equilibrio. En los diseños con carga de domo, la presión del fluido en la cámara del domo proporciona la referencia, ofreciendo una precisión superior a las variantes con carga de resorte. Los reguladores de presión de recirculación (BPR) se diferencian de las válvulas de alivio, que son dispositivos de seguridad para sobrepresiones repentinas, en que proporcionan un control continuo y estable en lugar de una liberación intermitente. También se conocen como válvulas de mantenimiento de presión, especialmente en sistemas de recirculación de bombas donde el exceso de flujo se redirige para mantener la presión. En términos prácticos, un regulador de presión de lecho fluidizado (BPR) ajustable garantiza que los recipientes de producción, como separadores o tratadores, funcionen a una presión óptima, lo que facilita la separación y el procesamiento eficientes de fluidos. Su tamaño compacto y su funcionamiento autónomo los hacen idóneos tanto para entornos de laboratorio a pequeña escala como para grandes plantas industriales.





Principio de funcionamiento

El principio de funcionamiento de un regulador de contrapresión ajustable se basa en el equilibrio de fuerzas para lograr un control preciso de la presión. En su forma más simple, el regulador utiliza un mecanismo de detección para comparar la presión aguas arriba con una fuerza de referencia, ajustando la posición de la válvula en consecuencia. En una configuración típica, el fluido entra por la entrada del regulador, ejerciendo presión sobre el elemento sensor, generalmente un diafragma o un pistón. Este elemento se opone a una fuerza de carga, como un resorte comprimido o la presión de referencia en la cúpula. Cuando la presión aguas arriba supera la fuerza de referencia, el elemento sensor se mueve, abriendo la válvula para permitir el flujo a través del orificio y aliviar la presión. A medida que la presión desciende hasta la fuerza de referencia, la fuerza de carga cierra la válvula, manteniendo el equilibrio. Para el ajuste, la fuerza de referencia se modifica alterando la fuerza de carga. En los modelos con resorte, al girar un tornillo de ajuste se comprime o relaja el resorte, cambiando el equilibrio de fuerzas. Los reguladores con carga en la cúpula utilizan un piloto externo para suministrar presión de referencia a la cúpula, lo que permite ajustes remotos o automatizados mediante controles electrónicos. Los diseños con control piloto mejoran este principio mediante un sistema de dos etapas: una pequeña válvula piloto detecta la presión y modula la posición de la válvula principal para una respuesta más rápida y una mínima desviación ante variaciones de caudal. Esto resulta especialmente útil en situaciones de alto caudal, donde los reguladores de acción directa podrían presentar acumulación o caída de presión.

En aplicaciones como los sistemas de muestreo, el regulador de presión de derivación (BPR) se coloca al final de la línea, desviando el exceso de flujo a un bypass y manteniendo constante la presión del analizador. Un restrictor de flujo aguas arriba garantiza una caída de presión efectiva, evitando que el regulador permanezca completamente abierto. En general, este principio asegura un funcionamiento en estado estacionario, con el regulador modulando continuamente para adaptarse a los cambios, reduciendo la turbulencia y mejorando la durabilidad del sistema.





Tipos de reguladores de contrapresión ajustables

Los reguladores de contrapresión ajustables vienen en varios tipos, cada uno adaptado a necesidades operativas específicas en función de la precisión, la capacidad de flujo y los factores ambientales.

Reguladores autónomos o de acción directa: Son los más básicos, ya que funcionan con resortes y diafragmas internos sin alimentación externa. El ajuste se realiza mediante un tornillo que comprime el resorte. Son adecuados para flujos estables, pero pueden presentar un aumento de presión a caudales más altos debido al control proporcional. Sus ventajas incluyen la simplicidad y la rentabilidad; ideales para aplicaciones de uso general.
Reguladores diferenciales o de seguimiento: Estos mantienen una diferencia de presión fija entre dos puntos del sistema mediante una entrada de presión de referencia. El ajuste consiste en modificar el punto de consigna con respecto a la referencia. Evitan el reflujo en sistemas como los sellos de compresores, ofreciendo una alta precisión en el control diferencial.
Reguladores operados por piloto: Con una válvula piloto que controla la válvula principal, ofrecen un control preciso en un amplio rango de caudales. El ajuste del punto de consigna se realiza mediante el piloto, a menudo de forma remota. Destacan en entornos dinámicos como los procesos químicos, con una desviación mínima.
Reguladores de presión con carga en domo: Estos reguladores utilizan la presión del fluido en un domo para la carga, lo que les proporciona una estabilidad superior y una baja histéresis. El ajuste mediante un regulador piloto permite la integración electrónica. Los tamaños varían desde pequeñas series para investigación (de 1/16″ a 1/4″) hasta industriales (hasta 4″), y soportan presiones de hasta 10 000 psig.
Reguladores de resorte: Un subconjunto donde los resortes proporcionan la carga, ajustable manualmente. Son compactos pero menos precisos, con caudales variables debido a los cambios en la constante del resorte.
Serie electrónica: Combina la carga de domo con pilotos electrónicos para un control automatizado, adecuada para presiones de hasta 5000 psig.
La selección de cada tipo depende de factores como el caudal, las necesidades de precisión y la compatibilidad del material; el acero inoxidable se utiliza a menudo en entornos corrosivos.





Aplicaciones

Los reguladores de contrapresión ajustables se utilizan ampliamente en industrias donde la estabilidad de la presión es crucial.

En la industria del petróleo y el gas, mantienen la presión en separadores, tratadores y separadores de agua libre, lo que garantiza una separación eficiente de fluidos y evita daños en los equipos. Las estaciones compresoras y los sistemas de recolección de gas dependen de ellos para la seguridad y el control del flujo.

Los procesos químicos se benefician de su precisión en el manejo de fluidos reactivos, reduciendo la turbulencia y los riesgos de sobrepresión. La industria farmacéutica los utiliza en entornos estériles para una dosificación y mezcla uniformes.

En los sistemas de muestreo analítico, las válvulas reguladoras de presión (BPR) garantizan un flujo constante hacia los analizadores al desviar el exceso de presión, protegiendo así los instrumentos sensibles de las variaciones de presión. Los sistemas de bombeo las emplean como válvulas de mantenimiento, recirculando el exceso de flujo para mantener la presión aguas arriba. Las industrias de alimentos y bebidas las utilizan para el control higiénico de la presión en las líneas de procesamiento.

La generación de energía y el tratamiento de agua utilizan sistemas operados por piloto para lograr una alta precisión de caudal. En general, su adaptabilidad los hace vitales para la seguridad, la eficiencia y el cumplimiento normativo.





Ventajas y Desventajas de la Cirugía de

Las ventajas de los reguladores de contrapresión ajustables incluyen un control preciso de la presión, la reducción de daños en el sistema y una mayor seguridad. Minimizan la turbulencia, prolongan la vida útil del equipo y ofrecen flexibilidad gracias a su capacidad de ajuste. Los modelos con carga de cúpula proporcionan una alta estabilidad en todo el flujo, mientras que los de accionamiento automático son económicos y fáciles de instalar. Entre las desventajas se encuentra la posible histéresis en los modelos con resorte, que puede provocar sobrepresión. Los diseños de accionamiento piloto son más complejos y costosos. Si se descuidan, las exigencias de mantenimiento pueden aumentar el tiempo de inactividad, y un dimensionamiento inadecuado puede causar ineficiencias.





Criterios de selección

Seleccionar un regulador de presión de válvula ajustable requiere evaluar las necesidades de la aplicación: caudal, rango de presión, tipo de fluido y precisión. Considere la durabilidad del material para entornos corrosivos y los diseños modulares para facilitar el mantenimiento. Priorice a los proveedores con un sólido soporte y una reputación de calidad. Para alta precisión, opte por un regulador de presión de válvula de cúpula o pilotado; para mayor simplicidad, elija uno autónomo.





Pautas de instalación

La instalación correcta comienza colocando el regulador de presión de recirculación (BPR) al final de la línea para el control aguas arriba. Incluya un restrictor de flujo aguas arriba para permitir la caída de presión. Retire los tapones de transporte antes de la puesta en marcha. Para instalaciones en serie, añada restrictores entre los reguladores para evitar interferencias. Asegúrese de que el suministro de gas esté seco y ajuste los puntos de ajuste gradualmente. Siga las instrucciones del fabricante para las conexiones y juntas.





Consejos de mantenimiento

El mantenimiento incluye comprobaciones diarias de fugas, inspecciones visuales mensuales, inspecciones trimestrales y la sustitución anual de diafragmas y juntas. Limpie con disolventes homologados, lubrique correctamente y utilice kits de reparación para problemas menores. Solucione problemas de ventilación comprobando los diafragmas o asientos; sustitúyalos en caso de daños graves. Documente las actividades para garantizar el cumplimiento de la normativa.

Los mejores accesorios de gas de acero inoxidable de alta pureza en la industria del petróleo y el gas.
Los mejores accesorios de gas de acero inoxidable de alta pureza en la industria del petróleo y el gas.


Conclusión

Los reguladores de contrapresión ajustables son fundamentales para la gestión de la presión, ya que ofrecen fiabilidad y adaptabilidad. Al comprender sus principios y funcionamiento, los ingenieros pueden optimizar los sistemas para lograr un rendimiento óptimo.
