¿Qué es un regulador de gas argón de alta presión?

¿Qué es un regulador de gas argón de alta presión?

En el mundo de los gases industriales, la precisión y la seguridad son primordiales. El argón, un gas inerte ampliamente utilizado en soldadura, fabricación y aplicaciones científicas, se almacena en cilindros de alta presión que pueden alcanzar presiones de hasta 7500 libras por pulgada cuadrada (psig) o más. Conectar directamente un cilindro de este tipo a un equipo sería peligroso e ineficiente, pudiendo provocar daños en el equipo, un rendimiento inconsistente o incluso explosiones. Aquí es donde entra en juego un regulador de gas argón de alta presión : un dispositivo especializado diseñado para reducir y controlar la presión del gas del cilindro a un nivel seguro y utilizable para diversas aplicaciones.



Un regulador de gas argón de alta presión es esencialmente una válvula reductora de presión que controla el flujo de gas argón desde una fuente de alta presión, como una bombona de gas comprimido, hacia equipos posteriores como sopletes de soldadura, instrumentos de laboratorio o sistemas hidráulicos. Garantiza una presión y un caudal constantes, evitando fluctuaciones que podrían comprometer la calidad del trabajo o suponer riesgos para la seguridad. Estos reguladores están diseñados para soportar las presiones extremas asociadas a las bombonas de argón, que suelen operar entre 2000 y 4000 psig, y en los modelos de ultra alta presión, hasta 7500 psig. A diferencia de los reguladores estándar para gases de menor presión, las versiones de alta presión incorporan materiales y diseños robustos para resistir estas condiciones, lo que los hace indispensables en campos como la soldadura TIG (Tungsten Inert Gas), donde el argón actúa como gas protector para evitar la contaminación atmosférica de las soldaduras.





Este artículo explora en profundidad las complejidades de los reguladores de gas argón de alta presión . Abordaremos su definición, componentes, principios de funcionamiento, tipos, aplicaciones, criterios de selección, procedimientos de configuración, consideraciones de seguridad y consejos de mantenimiento. Al finalizar, los lectores comprenderán a fondo estos dispositivos, lo que les permitirá tomar decisiones informadas para su uso profesional o aficionado. Basándose en guías técnicas y especificaciones de producto, esta explicación destaca el equilibrio entre la ingeniería mecánica y la utilidad práctica que caracteriza a estos reguladores. Ya sea soldador, técnico de laboratorio o ingeniero, comprender el funcionamiento de estos reguladores puede mejorar la eficiencia y la seguridad en las operaciones de manipulación de gases.

Los reguladores de argón han evolucionado paralelamente a los avances en la tecnología de gases, desde modelos básicos de una sola etapa hasta sofisticadas unidades de doble etapa con caudalímetros integrados. Su importancia es fundamental: tan solo en soldadura, una regulación inadecuada del gas puede provocar soldaduras porosas, oxidación o arcos inestables, lo que conlleva costosos retrabajos o fallos estructurales. En entornos de alta exigencia como la industria aeroespacial o la automotriz, donde el argón se utiliza por sus propiedades inertes, una regulación fiable garantiza la precisión y la repetibilidad.





Fundamentos del gas argón y sus usos

El argón es un gas noble incoloro, inodoro y no tóxico que constituye aproximadamente el 0.93 % de la atmósfera terrestre. Se extrae mediante la destilación fraccionada del aire líquido y se comprime en cilindros para uso industrial. Como gas inerte, el argón no reacciona químicamente con otras sustancias en condiciones normales, lo que lo hace ideal para aplicaciones que requieren una atmósfera protectora. En cilindros de alta presión, el argón se almacena a presiones que oscilan entre 2000 y 6000 psig, según el tamaño del cilindro y las normas de llenado.

Los principales usos del argón incluyen:

Soldadura y fabricación de metales: En la soldadura TIG y MIG (Metal Inert Gas), el argón actúa como gas protector para evitar la oxidación y la contaminación del baño de fusión. Proporciona un arco estable y un cordón de soldadura de aspecto uniforme, esencial para materiales como el acero inoxidable, el aluminio y el titanio.
Aplicaciones de laboratorio y científicas: El argón se utiliza en cromatografía de gases, grabado por plasma y como gas portador en espectroscopia debido a su inercia.
Procesos industriales: Se utiliza para rellenar bombillas y prevenir la oxidación del filamento, para purgar sistemas en la fabricación de productos químicos y en la impresión 3D para la fabricación aditiva de metales.
Pruebas de alta presión: En la industria aeroespacial e hidráulica, el argón presuriza los sistemas para probar acumuladores, puntales y componentes en condiciones extremas.
Sin una regulación adecuada, la alta presión en los cilindros de argón podría sobrecargar los equipos, provocando fugas, ineficiencias o riesgos. Los reguladores solucionan este problema suministrando gas a presiones controladas, normalmente de 0 a 50 psig para soldadura o superiores para pruebas especializadas.





¿Qué es un regulador de gas?

Antes de profundizar en las características específicas del argón a alta presión, conviene comprender los reguladores de gas en general. Un regulador de gas es un dispositivo mecánico que reduce la alta presión de entrada de una fuente de gas (como una bombona) a una presión de salida más baja y estable, adecuada para el equipo de uso final. Mantiene esta presión a pesar de las variaciones en la presión de la bombona o en el caudal requerido.

Los reguladores funcionan según el principio de equilibrio de fuerzas, utilizando resortes, diafragmas y válvulas para controlar el flujo de gas. Se clasifican por etapas (simples o dobles), rango de presión de suministro y compatibilidad con gases. Para gases inertes como el argón, los reguladores deben ser no reactivos y suelen estar fabricados en latón o acero inoxidable para evitar la corrosión.

Un regulador de gas argón de alta presión está diseñado específicamente para las propiedades del argón y las altas presiones de los cilindros. Se diferencia de los reguladores para gases reactivos (p. ej., oxígeno o CO₂) en los tipos y materiales de conexión: el argón utiliza conexiones específicas de la CGA (Compressed Gas Association), como la CGA-580, para garantizar la seguridad y prevenir la contaminación cruzada. Los modelos de alta presión están fabricados para soportar presiones de entrada superiores a 3000 psig, e incorporan mecanismos de alivio de presión para liberar el exceso de presión de forma segura.





Especificaciones de los reguladores de argón de alta presión

Los reguladores de argón de alta presión están diseñados para cilindros con presiones de hasta 7500 psig, muy superiores a las de las configuraciones de soldadura estándar. Suelen ser unidades de una o dos etapas optimizadas para presiones de entrada ultra altas, utilizadas en aplicaciones como pruebas de presión o carga de acumuladores. Por ejemplo, modelos como el Harris HP8700 pueden proporcionar presiones precisas en entornos exigentes, con cuerpos de latón para mayor durabilidad y diafragmas de uretano para mayor flexibilidad.

A diferencia de los reguladores de baja presión (utilizados después de la reducción en tuberías), las versiones de alta presión se conectan directamente a la válvula del cilindro. Incorporan características de seguridad como asientos encapsulados con filtros para proteger contra contaminantes, lo que garantiza su durabilidad y fiabilidad en condiciones adversas.





Componentes de un regulador de gas argón de alta presión

Un regulador de argón de alta presión típico consta de varios componentes clave, cada uno de los cuales contribuye a su funcionamiento:

Puerto/Conexión de entrada: Esta conexión roscada (p. ej., CGA-580 para argón) se acopla a la válvula del cilindro y soporta altas presiones de entrada. Está diseñada para evitar fugas y garantizar la compatibilidad con cada gas.
Cuerpo y tapa: Fabricados en latón o acero inoxidable para mayor resistencia a la corrosión y robustez. El cuerpo alberga los mecanismos internos, mientras que la tapa protege el resorte de ajuste.
Manómetros: Los manómetros de doble escala (p. ej., de latón de 2.5 pulgadas) muestran la presión de entrada (cilindro) y la presión de salida (suministro) en psig/bar. Ayudan a controlar los niveles de gas y el rendimiento del sistema.
Diafragma: Membrana flexible (generalmente de uretano o acero inoxidable) que detecta la presión de salida y ajusta la válvula. Proporciona sensibilidad a los cambios de presión para una regulación estable.
Conjunto de válvula y asiento: La válvula de asiento y su asiento (p. ej., de material PCTFE) controlan el flujo de gas. Un diseño encapsulado con un filtro sinterizado de 10 micras protege contra la contaminación por partículas.
Resorte y perilla de ajuste: Un resorte helicoidal se opone al diafragma, y ​​se ajusta mediante una perilla ergonómica para un ajuste preciso de la presión.
Puerto de salida: Se conecta a mangueras o equipos, a menudo con conexiones NPT de 1/4 de pulgada y tubos de acero inoxidable.
Características de seguridad: Las válvulas de alivio, los respiraderos de autolimpieza y los filtros mejoran la seguridad al prevenir la sobrepresurización.
Estos componentes trabajan en armonía para garantizar un funcionamiento fiable bajo altas presiones.





Cómo funciona: Mecanismo paso a paso

El funcionamiento de un regulador de gas argón de alta presión se basa en un circuito de retroalimentación de fuerzas mecánicas. A continuación, se ofrece un desglose detallado:

Entrada de gas: El argón a alta presión (hasta 7500 psig) entra a través del puerto de entrada después de que la válvula del cilindro se abre lentamente para evitar el “golpe” (aumento repentino de presión).
Filtración inicial: El gas pasa a través de un filtro interno para eliminar las impurezas que podrían dañar el asiento o el diafragma.
Reducción de presión: En un regulador de una sola etapa, el gas fluye hacia una cámara donde el diafragma detecta la presión de salida. Si la presión supera el valor de ajuste (mediante la perilla con resorte), el diafragma se flexiona hacia arriba, cerrando la válvula para restringir el flujo. Por el contrario, si la presión disminuye (debido a la demanda), el resorte empuja el diafragma hacia abajo, abriendo la válvula para permitir el paso de más gas.
Proceso de doble etapa: Para mayor estabilidad, los modelos de doble etapa reducen la presión en dos fases. La primera etapa reduce la presión de entrada a un nivel intermedio (p. ej., 100-200 psig), y la segunda la ajusta con precisión a la salida deseada (p. ej., 0-50 psig). Esto minimiza la caída de presión (caída de presión con alto flujo) y compensa las variaciones de presión en el cilindro a medida que se agota el gas.
Control de flujo: Los caudalímetros integrados (en algunos modelos) miden el caudal en CFH o LPM, lo que permite un ajuste preciso para aplicaciones como la soldadura (normalmente de 10 a 30 CFH para TIG).
Alivio de seguridad: Si la presión de salida aumenta excesivamente, un mecanismo de autolimpieza libera el gas de forma segura, protegiendo el sistema.
Este proceso mantiene una presión constante mediante el equilibrio entre la fuerza del resorte, la presión del diafragma y el flujo de gas, lo que garantiza un rendimiento uniforme.





Tipos de reguladores de gas argón de alta presión

Los reguladores varían según su diseño y aplicación:

De una sola etapa: Sencillo y económico para uso general; reduce la presión en un solo paso, pero es propenso a fluctuaciones.
Doble etapa: Ofrece una estabilidad superior para trabajos de precisión; ideal para laboratorios o soldadura de larga duración.
Reguladores de caudalímetro: Combinan la regulación con la medición del flujo; comunes en la soldadura TIG para un control preciso del gas de protección.
Modelos de ultra alta presión: como el Harris HP8700, para presiones de hasta 7500 psig en aplicaciones de prueba.
Control solo por presión frente a control por caudal: Algunos se centran en la presión, otros en el caudal volumétrico.
La selección depende de la presión de entrada, la potencia requerida y la mezcla de gases (por ejemplo, argón/helio).





Aplicaciones

Los reguladores de argón de alta presión son versátiles:

Soldadura: Esencial para TIG/MIG, ya que proporciona protección para evitar defectos en metales como el aluminio.
Laboratorios: Regulan el gas para los instrumentos analíticos, garantizando su pureza.
Pruebas de alta presión: Presurizar sistemas en la industria aeroespacial, hidráulica y automotriz para realizar comprobaciones de seguridad.
Fabricación: Se utiliza en la impresión 3D de metales y en operaciones de purga.




Selección y configuración

Elija la opción adecuada según el tipo de gas, el rango de presión, el caudal necesario y las certificaciones (p. ej., CGA E-4). Para la instalación: Limpie la válvula del cilindro, conéctela firmemente, ábrala lentamente y compruebe que no haya fugas con agua jabonosa.





Consideraciones de seguridad

Utilice siempre el regulador adecuado para el gas; nunca use aceite en las conexiones. Controle los manómetros, evite apretar demasiado y utilice en áreas bien ventiladas. Los sistemas de alivio de presión evitan explosiones. Es fundamental realizar comprobaciones periódicas de fugas y un almacenamiento adecuado.





Mantenimiento y resolución de problemas

Inspeccione el equipo para detectar desgaste, limpie los filtros y reemplace los diafragmas periódicamente. Solucione problemas como el aumento de presión (asiento desgastado) o fugas (sellos defectuosos) consultando los manuales. Almacene en un lugar seco y en posición vertical.

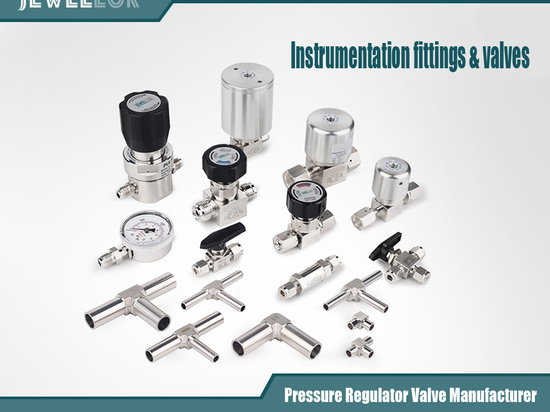

accesorios para tubos de alta pureza y alto pulido
accesorios para tubos de alta pureza y alto pulido


Conclusión

Un regulador de gas argón de alta presión es una herramienta esencial para la gestión segura y eficiente de gases, que combina precisión de ingeniería con utilidad práctica. Comprender sus componentes y funcionamiento permite a los usuarios optimizar el rendimiento en diversas aplicaciones. A medida que avanza la tecnología, estos dispositivos continúan evolucionando, garantizando su fiabilidad en un mundo que depende de los gases inertes.
