Cómo funciona un regulador de presión de gas propano de dos etapas con manómetro

El gas propano, también conocido como gas licuado de petróleo (GLP), es una fuente de combustible versátil y eficiente, ampliamente utilizada para la calefacción de hogares, el funcionamiento de electrodomésticos, la cocina e incluso para el abastecimiento de vehículos en zonas rurales o sin conexión a la red eléctrica. Almacenado en tanques presurizados, el propano se encuentra en estado líquido a alta presión, pero se vaporiza al liberarse para su uso. Sin embargo, la presión dentro de un tanque de propano típico puede oscilar entre 100 y 250 libras por pulgada cuadrada (PSI), demasiado alta para el funcionamiento seguro y eficaz de los electrodomésticos, que normalmente requieren una presión mucho menor, de alrededor de 11 pulgadas de columna de agua (pulg. c.a.), equivalente a unos 0.4 PSI. Aquí es donde entra en juego el regulador de presión de gas propano: un dispositivo de seguridad fundamental que reduce y estabiliza la presión del gas para garantizar un flujo constante y prevenir riesgos como fugas, explosiones o una combustión ineficiente.

Entre los distintos tipos de reguladores, el regulador de presión de gas propano de dos etapas con manómetro destaca por su fiabilidad, especialmente en sistemas donde es fundamental mantener una presión constante a lo largo de grandes distancias o en condiciones ambientales variables. A diferencia de los reguladores de una sola etapa, que reducen la presión en un solo paso, los modelos de dos etapas dividen el proceso en dos fases, lo que proporciona mayor estabilidad y eficiencia. El término "con manómetro" se refiere a la inclusión de uno o más manómetros, que permiten a los usuarios monitorizar visualmente las presiones de entrada, intermedia o de salida, facilitando así el mantenimiento y la resolución de problemas.

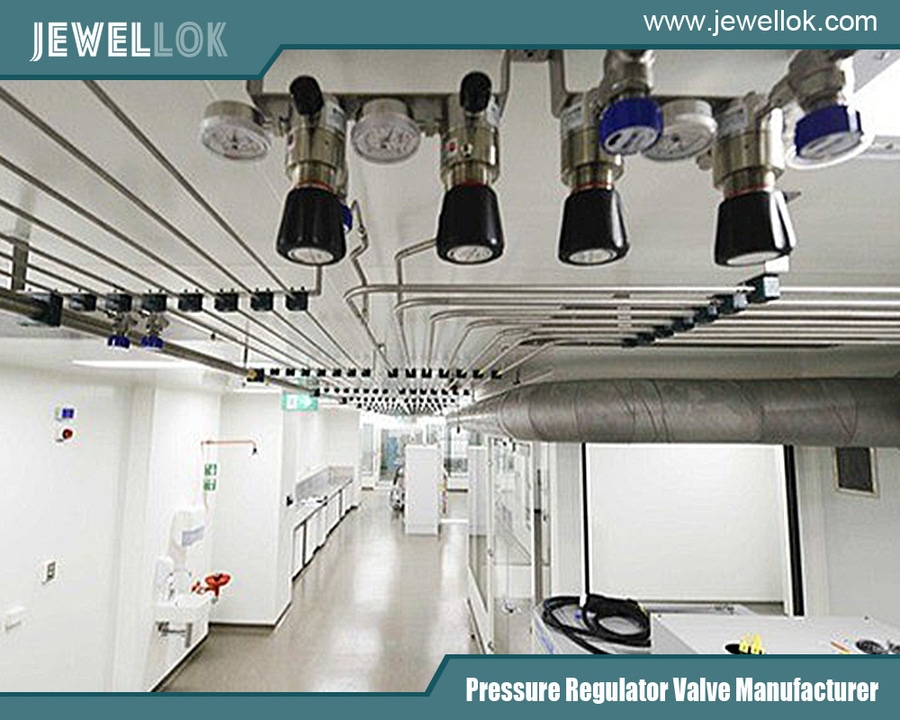

Fabricantes de válvulas de gas de alta pureza en China
Fabricantes de válvulas de gas de alta pureza en China


En este artículo exhaustivo, profundizaremos en el funcionamiento de un regulador de presión de gas propano de dos etapas con manómetro . Exploraremos sus componentes, su mecanismo de funcionamiento paso a paso, las ventajas que ofrece frente a diseños más sencillos y consideraciones prácticas para su instalación y seguridad. Al comprender este dispositivo, los usuarios podrán apreciar su función en los sistemas de propano modernos y garantizar que sus instalaciones funcionen de forma segura y óptima. Esta explicación se basa en principios establecidos de la tecnología de regulación de gas, haciendo hincapié en el equilibrio de las fuerzas mecánicas que posibilitan el control de la presión.

Los sistemas de propano son omnipresentes en aplicaciones residenciales, comerciales e industriales. Por ejemplo, en una vivienda típica, un gran tanque de propano exterior suministra gas a hornos, calentadores de agua, estufas y generadores. Sin una regulación adecuada, la alta presión del tanque podría dañar los electrodomésticos o provocar una peligrosa sobrepresión. Los reguladores actúan como guardianes, utilizando mecanismos sencillos pero ingeniosos que incluyen resortes, diafragmas y válvulas para modular el flujo. El diseño de dos etapas, en particular, resuelve problemas como la caída de presión (una disminución en la presión de suministro bajo alta demanda) y el efecto de la presión de suministro (variaciones a medida que se vacía el tanque), lo que lo hace ideal para sistemas más grandes o con mayor demanda.

A medida que avancemos, tenga en cuenta que, si bien el propano es un gas de combustión limpia y eficiente, su manipulación requiere el cumplimiento de normas de seguridad como las que se describen en la norma NFPA 58 (Código de Gas Licuado de Petróleo). Consulte siempre a profesionales certificados para la instalación o las reparaciones.





Conceptos básicos sobre la presión del gas propano

Para comprender cómo funciona un regulador, es fundamental entender el comportamiento del propano bajo presión. El propano se almacena líquido en tanques a presiones que varían con la temperatura: las temperaturas más altas aumentan la presión de vapor, pudiendo alcanzar los 200 PSI o más en climas cálidos, mientras que las temperaturas más bajas la reducen. Al abrir la válvula del tanque, el propano líquido se evapora y se distribuye a través de tuberías hasta los aparatos.

La presión en los sistemas de gas se mide en PSI para altas presiones y en pulgadas de columna de agua (in. wc) para bajas presiones, donde 1 PSI equivale aproximadamente a 27.7 in. wc. Los aparatos como las estufas o calentadores de gas están diseñados para funcionar a baja presión para garantizar un control uniforme de la llama y evitar el reflujo o las fugas. Si se suministrara gas a alta presión directamente, podría sobrecargar las válvulas, provocar una combustión irregular o incluso dañar los componentes.

Los reguladores reducen esta presión mediante un principio basado en el equilibrio de fuerzas. Dentro del regulador, un diafragma detecta la presión de salida y ajusta una válvula para mantener el nivel deseado. Si la presión aumenta demasiado, el diafragma empuja un resorte, cerrando ligeramente la válvula para restringir el flujo. Por el contrario, si la presión disminuye, el resorte fuerza la válvula para abrirla y permitir el paso de más gas. Este circuito de retroalimentación garantiza la estabilidad.

En los sistemas de propano, los reguladores se clasifican por etapas: de una etapa para instalaciones sencillas y de corta duración, y de dos etapas para las más complejas. La versión con manómetro incorpora indicadores analógicos o digitales que suelen mostrar la presión de entrada alta del tanque o la presión intermedia tras la primera etapa, lo que permite detectar a tiempo problemas como niveles bajos de propano u obstrucciones.





Reguladores de una etapa frente a reguladores de dos etapas

Antes de analizar el modelo de dos etapas, comparémoslo con el regulador de una etapa para destacar sus ventajas. Un regulador de una etapa realiza la reducción de presión completa en una sola unidad, que generalmente se monta directamente en el tanque o cerca del aparato. Reduce la presión del tanque (hasta 250 PSI) directamente a la presión del aparato (11 pulgadas de columna de agua) mediante un único conjunto de diafragma, resorte y válvula. Si bien son económicos y sencillos, los reguladores de una etapa son propensos a inconsistencias. A medida que la presión del tanque fluctúa con la temperatura o el consumo, la presión de salida puede variar, lo que provoca una caída de presión con un flujo alto o un efecto de presión de suministro conforme se vacía el tanque. En climas fríos, la humedad del gas puede congelarse dentro del regulador, causando obstrucciones.

Los reguladores de dos etapas mitigan estos problemas al dividir el proceso de reducción. La primera etapa, un regulador de alta presión, reduce la presión del tanque a un nivel intermedio, generalmente de 5 a 10 PSI. Esta presión estabilizada se envía a la segunda etapa, un regulador de baja presión, que la reduce aún más hasta los 11 pulgadas de columna de agua finales. La separación permite que cada etapa gestione variaciones específicas: la primera etapa absorbe los cambios de presión del tanque, mientras que la segunda mantiene un suministro preciso a pesar de las fluctuaciones de la demanda o la longitud de la tubería.

La incorporación de manómetros en un regulador de presión de dos etapas mejora la monitorización. Las configuraciones habituales incluyen un manómetro de alta presión en la primera etapa para indicar la presión del depósito (útil para estimar el nivel de llenado) y, en ocasiones, un manómetro intermedio entre etapas. Esta configuración resulta especialmente útil en instalaciones remotas donde las comprobaciones frecuentes son poco prácticas. Los sistemas de dos etapas se recomiendan para viviendas grandes, autocaravanas o instalaciones comerciales con varios electrodomésticos, ya que permiten tramos de tubería más largos sin una pérdida de presión significativa.





Anatomía de un regulador de dos etapas calibrado

Un regulador de propano de dos etapas con manómetro es un dispositivo compacto pero sofisticado, generalmente alojado en una carcasa metálica resistente para soportar las inclemencias del tiempo. Analicemos sus componentes clave:

Conexión de entrada: Aquí es donde el regulador se conecta al tanque de propano mediante un racor POL (Prest-O-Lite) o un conector roscado similar. Admite la entrada de gas a alta presión.
Regulador de primera etapa:
Válvula y asiento: Una válvula de asiento controla el flujo de gas, asentándose contra un orificio para modular el paso.
Diafragma: Membrana flexible de caucho o sintética que detecta la presión y se mueve para ajustar la válvula.
Resorte de ajuste de presión: Preajustado de fábrica para mantener una presión intermedia (por ejemplo, 10 PSI). Se opone a la fuerza del diafragma.
Ventilación: Permite la referencia a la presión atmosférica y la liberación segura del exceso de gas en caso de fallo del diafragma.
Manómetro de alta presión: Se adjunta aquí y muestra la presión de entrada del tanque, a menudo codificada por colores (verde para lleno, rojo para bajo) para indicar los niveles de llenado sin necesidad de abrir el tanque.
Tubería intermedia: Sección corta que conecta la primera y la segunda etapa, transportando gas a 5-10 PSI. En diseños integrales, esta tubería es interna; en configuraciones separadas, es externa.
Regulador de segunda etapa:
Similar al primero pero ajustado para presiones más bajas: válvula, diafragma y un resorte ajustable (a veces configurable por el usuario para un ajuste preciso).
Conexión de salida: Conduce a la tubería del aparato a baja presión.
Manómetro intermedio opcional: Mide la presión entre etapas, lo que ayuda a diagnosticar problemas como el fallo de la primera etapa.
Características de seguridad: Las válvulas de alivio en cada etapa evitan la sobrepresión mediante la liberación del exceso de gas. Algunos modelos incluyen filtros para retener contaminantes y mecanismos de cierre para fugas.
En los reguladores integrales de dos etapas, ambas etapas se combinan en una sola unidad para mayor compactibilidad, lo cual es común en aplicaciones residenciales. En sistemas más grandes, se utilizan etapas separadas para mayor flexibilidad. Los manómetros, generalmente de tipo Bourdon, proporcionan lecturas en tiempo real, lo que hace que el sistema sea fácil de usar y esté controlado. Los diagramas de estos reguladores suelen mostrar secciones transversales que revelan las cámaras internas, con flechas que indican las trayectorias del flujo de gas y los equilibrios de fuerza.





Principio de funcionamiento: Paso a paso

La magia de un regulador de propano de dos etapas con manómetro reside en su reducción de presión secuencial, regida por el equilibrio mecánico. A continuación, se detalla su funcionamiento:

Entrada de gas a alta presión: Al abrir la válvula del tanque, el vapor de propano entra por la primera etapa de entrada a la presión del tanque (por ejemplo, 150 PSI). El manómetro de alta presión registra esto inmediatamente, lo que permite al usuario monitorear el estado del tanque.
Reducción de primera etapa:
El gas fluye hacia la primera cámara, presionando contra el diafragma.
El diafragma, equilibrado por el resorte preajustado, se mueve si la presión supera el punto de ajuste (por ejemplo, 10 PSI), empujando la válvula vinculada hacia el cierre para restringir el flujo.
Al disminuir el caudal, la presión en la cámara baja, lo que permite que el resorte vuelva a abrir ligeramente la válvula. Este equilibrio dinámico mantiene una presión intermedia constante.
Desde el punto de vista físico, la fórmula es Fuerza = Presión × Área. El área del diafragma amplifica pequeños cambios de presión, convirtiéndolos en movimientos significativos de la válvula.
Si la presión del tanque disminuye (por ejemplo, a medida que se vacía), la primera etapa lo compensa abriendo más la válvula, manteniendo así la salida constante.
Transferencia intermedia: El gas, ahora a 5-10 PSI, pasa a la segunda etapa. Un manómetro opcional en este punto mostraría esta presión, lo cual sería útil para verificar el rendimiento de la primera etapa.
Segunda etapa de ajuste fino:
Al entrar en la segunda cámara, el gas se encuentra con otro sistema de diafragma-resorte-válvula, ajustado para baja presión.
El segundo resorte es más débil, ajustado para lograr una salida de 11 pulgadas de columna de agua.
La demanda de los electrodomésticos consume gas, lo que reduce la presión en la cámara; el resorte abre la válvula para compensar.
La alta demanda provoca una caída mínima porque la presión de entrada (intermedia) es estable, a diferencia de las unidades de una sola etapa.
La válvula de ventilación garantiza que el diafragma tome como referencia la presión atmosférica, teniendo en cuenta los cambios de elevación.
Monitoreo de indicadores: A lo largo del sistema, los indicadores proporcionan información visual. Por ejemplo, una lectura baja en el indicador de alta presión señala que es hora de rellenar el tanque, mientras que lecturas intermedias estables confirman el buen funcionamiento del sistema.
Este proceso de dos etapas garantiza que la presión de salida se mantenga dentro del 10-20 % del valor de referencia, incluso con variaciones de carga o temperatura. En climas fríos, la caída de presión de la primera etapa provoca la expansión y el calentamiento del gas, reduciendo el riesgo de congelación. Ejemplo práctico: en un sistema de calefacción doméstica, al encenderse la caldera, la segunda etapa se ajusta automáticamente, evitando fluctuaciones en la llama.





Beneficios y Ventajas

El diseño calibrado de dos etapas ofrece varias ventajas clave:

Presión constante: Minimiza las variaciones, asegurando que los electrodomésticos funcionen de manera óptima sin ajustes manuales.
Resistencia a la congelación: Al distribuir la reducción, evita la condensación de la humedad y la formación de hielo en condiciones bajo cero.
Tramos más largos: Admite tuberías de mayor longitud (hasta cientos de pies) con diámetros más pequeños, lo que reduce los costes de instalación.
Mejoras de seguridad: Las válvulas de alivio dobles y los manómetros permiten la detección temprana de problemas, reduciendo los riesgos de explosión o fugas.
Eficiencia: Una presión estable conduce a una mejor combustión del combustible, ahorrando propano y reduciendo las emisiones.
Versatilidad: Ideal para configuraciones con múltiples aparatos o tanques remotos.
En comparación con los sistemas de una sola etapa, es más fiable para su uso durante todo el año, aunque su precio inicial es ligeramente superior.





Instalación, mantenimiento y seguridad

Una correcta instalación es fundamental: la primera etapa se monta en el tanque, la segunda en la entrada del edificio, con tuberías dimensionadas según la carga térmica (BTU). Utilice conexiones certificadas y compruebe que no haya fugas con agua jabonosa.

El mantenimiento incluye inspecciones anuales: comprobar la precisión de los manómetros, limpiar los respiraderos y sustituir los reguladores cada 15-25 años. Si un manómetro muestra lecturas anormales, apagar el sistema y llamar a un técnico.

Consejos de seguridad: Nunca manipule los resortes; almacene los tanques en posición vertical; asegúrese de que haya ventilación. En caso de emergencia, cierre primero la válvula del tanque.

Sistemas y componentes de control de fluidos semiconductores
Sistemas y componentes de control de fluidos semiconductores


Conclusión

Un regulador de presión de gas propano de dos etapas con manómetro es un ejemplo de ingeniería sencilla que satisface necesidades prácticas, proporcionando un suministro de gas seguro y estable gracias a su precisión mecánica. Al comprender su funcionamiento, desde la entrada de alta presión hasta la salida de baja presión, podrá gestionar mejor su sistema de propano. Tanto para el hogar como para la empresa, este dispositivo garantiza la fiabilidad, lo que demuestra por qué es un elemento esencial en las soluciones energéticas modernas.
