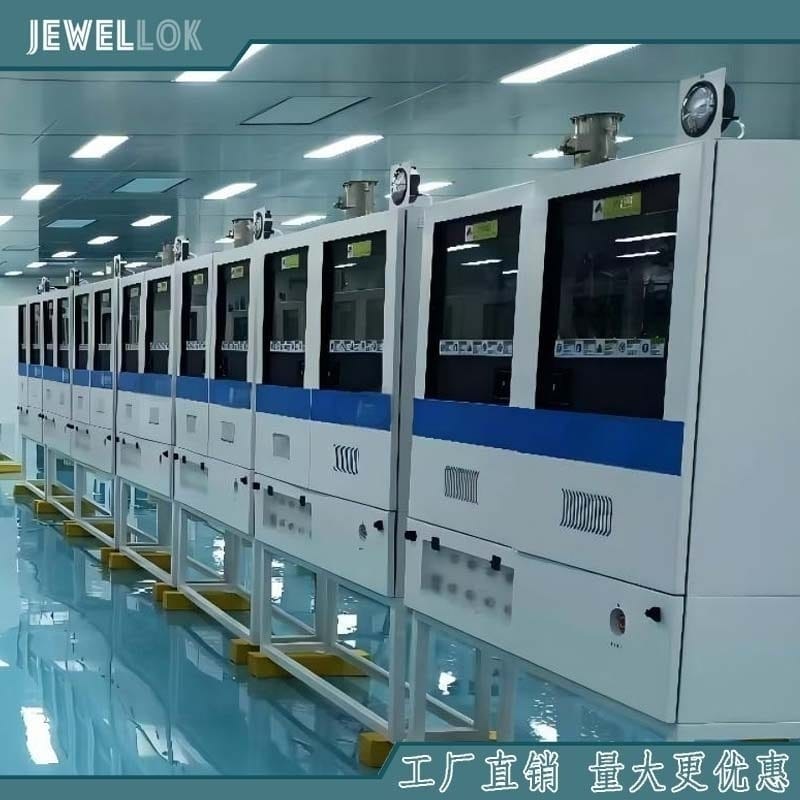

Armario de alto rendimiento para gases especiales en aplicaciones con gases peligrosos

Armario de alto rendimiento para gases especiales en aplicaciones con gases peligrosos

En la fabricación de semiconductores, la producción fotovoltaica, la electrónica avanzada, la fabricación de semiconductores compuestos y otras industrias de alta tecnología, los gases especiales son esenciales para procesos como la deposición, el grabado, la limpieza, el dopaje y el tratamiento de superficies. Muchos de estos gases son tóxicos, corrosivos, pirofóricos, oxidantes o peligrosos. Por consiguiente, el almacenamiento, la distribución, la regulación de la presión, la monitorización y el aislamiento de emergencia seguros de los gases especiales requieren equipos de manipulación de gases de alta tecnología.

Un armario de alto rendimiento para gases especiales, diseñado para aplicaciones con gases peligrosos, proporciona un entorno controlado y cerrado para las bombonas de gas y sus componentes de suministro. Al integrar el control de presión, el funcionamiento automático de las válvulas, la detección de gases, la ventilación, las funciones de purga y los enclavamientos de seguridad en un único sistema, el armario mejora significativamente la fiabilidad del proceso y reduce los riesgos asociados a la manipulación de gases peligrosos.


¿Qué es un gabinete para gases especiales?
Un armario para gases especiales es un sistema cerrado diseñado para alojar cilindros de gas y controlar el suministro de gases especiales a los equipos de fabricación. A diferencia de un simple armario de almacenamiento de gas, un armario de alto rendimiento integra múltiples funciones, como la regulación de la presión del gas, el control del flujo, el apagado automático, la gestión de purgas, la detección de fugas, la ventilación de extracción y la monitorización del sistema.

Para aplicaciones con gases peligrosos, el armario suele funcionar como un recinto controlado. Si se produce una fuga en su interior, el sistema de ventilación ayuda a prevenir la acumulación incontrolada de gas peligroso en las instalaciones circundantes. Los sensores de gas y los dispositivos de monitorización de presión proporcionan una alerta temprana, mientras que las válvulas de seguridad automáticas pueden aislar el suministro de gas cuando se detectan condiciones anómalas.

El armario puede configurarse para un solo cilindro o para varios, según los requisitos del proceso. También puede integrarse con sistemas de cambio de gas automáticos o semiautomáticos para mantener un suministro continuo de gas a los equipos de producción.

¿Por qué las aplicaciones con gases peligrosos requieren gabinetes de alto rendimiento?
Los gases especiales utilizados en la fabricación avanzada pueden presentar diversos desafíos de seguridad. Los gases tóxicos pueden generar graves riesgos de exposición, los corrosivos pueden dañar componentes y tuberías, mientras que los pirofóricos pueden reaccionar rápidamente con el aire. Algunos gases también requieren un control estricto de la presión, el caudal, la temperatura y los niveles de contaminación.

Un armario de gas de alto rendimiento aborda estos desafíos mediante varias capas de protección de ingeniería.

En primer lugar, la bombona de gas y los componentes de suministro están físicamente encerrados. En segundo lugar, la ventilación controlada por extracción mantiene un flujo de aire adecuado dentro del gabinete. En tercer lugar, los sistemas de detección de gas permiten monitorizar la atmósfera del gabinete. En cuarto lugar, las válvulas automáticas y los sistemas de control programables pueden responder a condiciones anómalas. Por último, las secuencias de purga ayudan a eliminar el gas residual del proceso en secciones específicas del sistema de suministro de gas.

Este enfoque por capas es particularmente importante en las fábricas de semiconductores, donde tanto la seguridad del personal como el control de la contaminación del proceso son fundamentales.

Componentes clave de un gabinete para gases especiales de alto rendimiento
El rendimiento de un armario para gases especiales depende de la calidad y compatibilidad de sus componentes internos. Una configuración típica puede incluir cilindros de gas, reguladores de alta pureza, válvulas automáticas, válvulas neumáticas, sensores de presión, filtros, válvulas de retención, válvulas de purga, sensores de detección de gas, conexiones de escape y un sistema de control basado en PLC.

1. Regulación de la presión del gas de alta pureza
La regulación de la presión es una de las funciones más importantes en un armario de gases especiales. El regulador reduce la presión del cilindro a una presión de suministro controlada, adecuada para los equipos posteriores.

Para aplicaciones de alta pureza, los reguladores deben fabricarse con materiales compatibles con el gas específico. El acero inoxidable, en particular el acero inoxidable 316L de alta calidad, se utiliza habitualmente en sistemas de suministro de gas de alta pureza debido a su resistencia a la corrosión y su idoneidad para un acabado superficial controlado.

El diseño del regulador también debe minimizar el volumen muerto interno y la posible generación de partículas. Según la aplicación, pueden preferirse los reguladores con diafragma sellado, ya que proporcionan una separación eficaz entre el gas del proceso y el mecanismo de operación.

2. Válvulas de cierre automático
Las válvulas de cierre automático proporcionan una importante capa de protección en situaciones de emergencia. Si el sistema de detección de gases identifica una concentración peligrosa de gas, o si el sistema de control detecta condiciones anormales de presión o ventilación, el armario puede iniciar una secuencia de aislamiento automático del gas.

Las válvulas neumáticas se utilizan con frecuencia en los sistemas de suministro de gases para semiconductores, ya que pueden integrarse en arquitecturas de control automatizadas. Para seleccionar la válvula, es necesario considerar la compatibilidad con el gas, la presión nominal, el rango de temperatura, el rendimiento en cuanto a fugas, la vida útil y la limpieza requerida.

3. Sistema de purga
Un sistema de purga diseñado correctamente ayuda a eliminar el gas especial residual de secciones seleccionadas de la línea de suministro antes del reemplazo de cilindros, el mantenimiento u otras operaciones.

Para la purga se pueden utilizar gases inertes como el nitrógeno, siempre que sean compatibles con el proceso y los requisitos de seguridad. Una secuencia de purga controlada puede incluir el aislamiento del gas de proceso, la introducción del gas de purga, la evacuación a través de la vía de escape adecuada y la confirmación del estado requerido del sistema.

El procedimiento exacto de purga debe determinarse mediante un análisis de ingeniería y teniendo en cuenta los requisitos de seguridad aplicables a las instalaciones.

4. Detección de gases
La detección de gases es fundamental para aplicaciones con gases peligrosos. Los sensores instalados dentro o alrededor del armario pueden monitorizar concentraciones anormales de gas y enviar señales al sistema de control.

Cuando se produce un evento de detección, el sistema puede iniciar acciones de seguridad predefinidas, como el cierre de válvulas de gas automáticas, la activación de alarmas, el mantenimiento o el aumento del funcionamiento de la extracción de gases y la notificación al sistema de monitorización de las instalaciones.

El tipo y la ubicación de los sensores de gas deben seleccionarse en función de las propiedades del gas, el diseño del armario, las características de ventilación y las normas de seguridad aplicables.

5. Ventilación de extracción
La ventilación es un elemento fundamental de una cabina de gases peligrosos. La cabina debe estar conectada a un sistema de extracción de aire adecuado, capaz de mantener el flujo de aire requerido.

Una ventilación eficaz ayuda a controlar el ambiente dentro del gabinete y dirige los gases potencialmente peligrosos hacia el sistema de tratamiento o eliminación de gases de escape de la instalación, en lugar de permitir que migren a las áreas ocupadas.

Por lo tanto, el diseño del gabinete debe tener en cuenta el flujo de escape, el equilibrio de presión, la configuración de los conductos, las puertas de acceso, la monitorización del flujo de aire y la capacidad de extracción de la instalación.

Control y automatización basados ​​en PLC
Los modernos gabinetes para gases especiales utilizan cada vez más sistemas de control basados ​​en PLC para coordinar el suministro de gas y las funciones de seguridad. Un controlador lógico programable puede monitorear continuamente los sensores de presión, los detectores de gas, el estado de las válvulas, el estado de las puertas del gabinete, las condiciones de escape y otras señales críticas.

El PLC puede ejecutar secuencias predefinidas para el arranque, la parada, el cambio de cilindro, la purga, la gestión de alarmas y el aislamiento de emergencia.

Una interfaz hombre-máquina (HMI) proporciona a los operadores información sobre el estado del sistema, alarmas, lecturas de presión, estado de las válvulas y notificaciones de mantenimiento. La comunicación con un sistema de monitorización de fábrica también permite a los ingenieros observar las condiciones del armario de gas desde una plataforma de control centralizada.

La automatización reduce la dependencia de la operación manual y puede mejorar la uniformidad entre los diferentes armarios de gas en una planta de fabricación.

Selección de materiales para el servicio de gases peligrosos
La compatibilidad de los materiales es un factor crítico a la hora de diseñar un armario para gases especiales. Los componentes internos en contacto con el gas deben seleccionarse según las características químicas del mismo.

El acero inoxidable 316L se utiliza ampliamente en tuberías, válvulas, reguladores y accesorios para gases de alta pureza. Según la aplicación, los fabricantes pueden especificar superficies electropulidas y una rugosidad interna controlada para reducir la generación de partículas y facilitar la limpieza.

Para gases corrosivos, es fundamental evaluar cuidadosamente la compatibilidad de los materiales. Los elastómeros, juntas, asientos de válvulas, reguladores, tuberías y otros componentes pueden presentar diferentes características de resistencia. Seleccionar materiales basándose únicamente en su resistencia general a la corrosión no es suficiente; la compatibilidad debe evaluarse en función del gas específico, la presión, la temperatura, la concentración y las condiciones de funcionamiento.

Tecnología de tuberías y conexiones de alta pureza
El sistema de tuberías del armario de gas influye directamente en la pureza del gas y la fiabilidad del sistema. Las aplicaciones de alta pureza suelen requerir tuberías cuidadosamente controladas, soldadura orbital cuando sea apropiado y conexiones fiables de alta integridad.

Las conexiones tipo VCR se utilizan habitualmente en sistemas de gas de alta pureza donde se requieren conexiones desmontables. Una correcta instalación, limpieza, inspección y prueba de fugas son esenciales para mantener la integridad del sistema.

La configuración interna también debe minimizar las curvas innecesarias, los tramos muertos y las ramificaciones sin usar. Un buen diseño de tuberías ayuda a reducir los riesgos de contaminación y mejora la eficiencia de la purga.

Sistemas de seguridad y funciones de emergencia
Un armario para gases peligrosos de alto rendimiento debe incorporar múltiples sistemas de seguridad en lugar de depender de un único mecanismo de protección.

Las condiciones típicas de enclavamiento pueden incluir:

Detección de gases peligrosos
Pérdida de salida de aire del gabinete
Presión anormal en el cilindro o en la línea
estado de la puerta del armario
Retroalimentación de la posición de la válvula
Pérdida de control de potencia
Activación de parada de emergencia
Condiciones de purga anormales
Cuando se produce una falla crítica, el sistema de control puede poner el gabinete en un estado seguro predefinido. La respuesta exacta debe establecerse mediante un análisis de riesgos documentado y un diseño de seguridad de las instalaciones.

Los sistemas de parada de emergencia deben diseñarse de manera que los operadores puedan comprender rápidamente el estado del armario e identificar la respuesta adecuada.

Pruebas de fugas y control de calidad
La estanqueidad es especialmente importante en los sistemas de gases especiales peligrosos. Incluso una pequeña fuga puede suponer un grave riesgo para la seguridad, dependiendo de la toxicidad, la reactividad o las propiedades físicas del gas.

Antes del envío y la puesta en marcha, los armarios de gas pueden someterse a pruebas de presión, pruebas de fugas, pruebas funcionales, verificación de válvulas, pruebas de sensores y validación del sistema de control.

Para aplicaciones de alta pureza, los fabricantes también deben establecer procedimientos controlados de limpieza y ensamblaje para minimizar las partículas, la humedad, los hidrocarburos y otros contaminantes.

La documentación es otro aspecto importante del control de calidad. Un proveedor profesional debe poder proporcionar los planos pertinentes, las especificaciones de los componentes, los registros de pruebas, las instrucciones de funcionamiento y la información de mantenimiento según los requisitos del proyecto.

Aplicaciones en la fabricación avanzada
Los gabinetes para gases especiales de alto rendimiento son ampliamente aplicables a industrias donde se requieren gases peligrosos o de alta pureza.

En la fabricación de semiconductores, pueden dar soporte a procesos como la deposición, el grabado, la implantación iónica, la limpieza de la cámara y otras operaciones de fabricación de obleas. En la fabricación de semiconductores compuestos, las cabinas de gas pueden utilizarse para procesos que requieren gases especializados necesarios para materiales como el nitruro de galio y estructuras semiconductoras relacionadas.

Otras aplicaciones incluyen la fabricación de paneles fotovoltaicos, la producción de LED, la fabricación de pantallas, los laboratorios de investigación y el procesamiento de materiales avanzados.

Para cada aplicación, la configuración del armario debe personalizarse según el tipo de gas, el número de cilindros, la presión de suministro requerida, los requisitos de caudal, la secuencia del proceso, el sistema de extracción de la instalación y la normativa aplicable.

Cómo seleccionar el gabinete de gases especiales adecuado
A la hora de seleccionar un armario para gases especiales, los compradores deben evaluar algo más que las dimensiones externas del armario o el número de cilindros.

Entre las consideraciones importantes se incluyen la compatibilidad del gas, la presión máxima del cilindro, la presión de suministro, el caudal requerido, las especificaciones de las válvulas y los reguladores, los requisitos de detección de gas, la capacidad de escape, la configuración de purga, la arquitectura de control, los protocolos de comunicación y la accesibilidad para el mantenimiento.

La capacidad de ingeniería del proveedor es igualmente importante. Un gabinete de gas personalizado requiere coordinación entre el diseño mecánico, las tuberías de proceso, la instrumentación, el control eléctrico, la ingeniería de seguridad y las interfaces de la instalación.

Para aplicaciones en la industria de semiconductores y otras aplicaciones de alta pureza, el proveedor también debe comprender el control de la contaminación y los requisitos asociados con el suministro de gas de ultra alta pureza (UHP).

Proveedor de sistemas de suministro de gases especiales para laboratorio
Proveedor de sistemas de suministro de gases especiales para laboratorio
Conclusión
Un armario para gases especiales de alto rendimiento para aplicaciones con gases peligrosos es más que un simple compartimento para cilindros. Se trata de una plataforma integrada de seguridad y suministro de gas que combina componentes de alta pureza, control de presión, válvulas automáticas, sistemas de purga, detección de gas, ventilación de extracción, automatización PLC y enclavamientos de seguridad.

Un gabinete bien diseñado puede ayudar a los fabricantes a lograr un suministro confiable de gases especiales, al tiempo que mejora el control operativo y reduce los riesgos potenciales asociados con gases peligrosos. La solución más eficaz es aquella diseñada en función de las características reales del gas, los requisitos del proceso, la infraestructura de la planta y las normas de seguridad aplicables.

Para las fábricas de semiconductores, las instalaciones de electrónica avanzada, los fabricantes de paneles fotovoltaicos y los entornos de investigación, invertir en un armario de gases especiales diseñado adecuadamente puede proporcionar una base fundamental para un suministro de gas seguro, estable y repetible. Gracias a la combinación de componentes de acero inoxidable 316L de alta calidad, tecnología de válvulas fiable, control PLC inteligente, detección de gases eficaz e ingeniería profesional, los armarios de gases modernos pueden satisfacer las exigentes necesidades de los procesos de fabricación avanzados actuales.
