Unidad modular de dispensación de productos químicos (CDU) para la gestión de productos químicos en procesos de semiconductores

A medida que la fabricación de semiconductores avanza hacia nodos de proceso más pequeños, mayor rendimiento de obleas y flujos de proceso cada vez más complejos, la gestión de los productos químicos de proceso se ha convertido en un factor crítico para la productividad de la fábrica, la estabilidad del proceso y la seguridad operativa. Los procesos de semiconductores, como la fotolitografía, el grabado húmedo, la limpieza, el decapado y la planarización químico-mecánica (CMP), requieren la dosificación precisa de una amplia gama de productos químicos, incluidos ácidos, bases, disolventes, oxidantes y líquidos de proceso especiales.

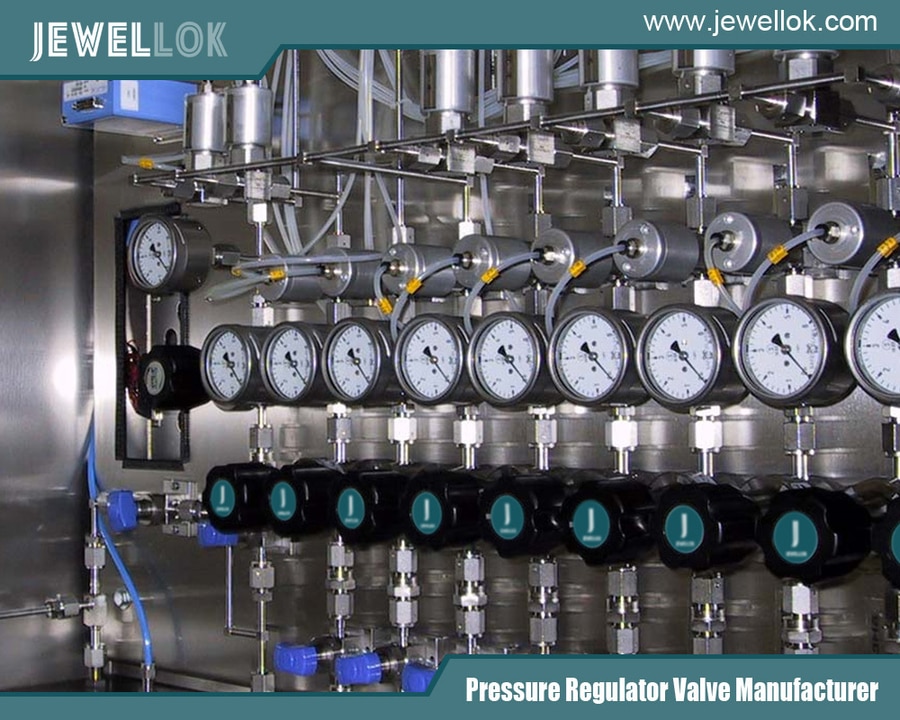

Una Unidad de Dispensación de Productos Químicos (CDU) es un sistema especializado diseñado para almacenar, transferir, acondicionar, monitorear y dispensar productos químicos de proceso desde fuentes a granel o intermedias hasta equipos de fabricación de semiconductores. Las arquitecturas tradicionales de suministro de productos químicos pueden ser difíciles de modificar cuando cambian la capacidad de producción, el consumo de productos químicos o los requisitos del proceso. Una CDU modular ofrece una alternativa más flexible al dividir el sistema en módulos funcionales estandarizados que se pueden configurar, ampliar, reemplazar o actualizar según los requisitos específicos de la fábrica.

En las instalaciones de semiconductores, una unidad de dispensación de productos químicos modular bien diseñada puede mejorar la uniformidad en el suministro de productos químicos, al tiempo que reduce la complejidad de la instalación, el tiempo de inactividad por mantenimiento, los riesgos de contaminación y los costes del ciclo de vida.

Regulador de grado semiconductor de ultraalta pureza de una sola etapa
Regulador de grado semiconductor de ultraalta pureza de una sola etapa
¿Qué es una unidad de dispensación de productos químicos?
Una unidad de dispensación de productos químicos (CDU, por sus siglas en inglés) es una plataforma integrada de gestión de productos químicos ubicada entre la fuente de suministro y el equipo de procesamiento en el punto de uso. Según la aplicación, la CDU puede recibir productos químicos de sistemas de suministro a granel, tanques de almacenamiento, bidones, contenedores u otros equipos de distribución.

Las funciones principales de una CDU suelen incluir:

Recepción y transferencia de productos químicos
Control de presión y caudal
Filtración
Distribución química
Bombeo y medición
Detección de fugas
Control de la presión
Monitoreo de flujo
Aislamiento químico
Purga y drenaje
recirculación de productos químicos del proceso
Control de válvula automatizado
Interfaz de equipo y proceso
La configuración exacta depende de las características químicas, el caudal requerido, la presión, el nivel de pureza y el equipo de proceso.

En la fabricación de semiconductores, la unidad de dosificación química (CDU) debe hacer algo más que simplemente trasladar líquido de un lugar a otro. Debe proporcionar un suministro químico estable y repetible, minimizando la generación de partículas, la contaminación química, el volumen muerto, las fugas y la contaminación cruzada.

Por qué la arquitectura modular es importante
Una unidad de descontaminación química (CDU) convencional puede diseñarse como un sistema fijo para una línea de proceso específica. Si bien este enfoque puede funcionar bien para aplicaciones estables, puede volverse menos eficiente cuando una fábrica de semiconductores introduce nuevos productos químicos, aumenta la capacidad de producción o cambia los equipos de proceso.

Una unidad de distribución de productos químicos (CDU) modular utiliza secciones funcionales estandarizadas que se pueden ensamblar según los requisitos de la aplicación. Los módulos típicos pueden incluir un módulo de entrada de productos químicos, un módulo de bomba, un módulo de filtración, un módulo de colector de válvulas, un módulo de medición, un módulo de control y un módulo de distribución en el punto de uso.

Esta arquitectura ofrece varias ventajas.

Configuración personalizable
Los distintos procesos de fabricación de semiconductores requieren diferentes parámetros de suministro de productos químicos. Una plataforma modular permite a los ingenieros seleccionar las bombas, válvulas, filtros, sensores, tuberías y componentes de control adecuados sin necesidad de rediseñar toda la unidad de distribución de productos químicos (CDU).

Por ejemplo, una aplicación química de bajo caudal puede requerir una bomba dosificadora de precisión y una filtración fina, mientras que un proceso de alto caudal puede requerir una capacidad de bomba diferente y un recorrido de fluido mayor.

Expansión más fácil
La capacidad de producción puede variar a lo largo de la vida útil de una planta de semiconductores. Una unidad de distribución de corriente (CDU) modular puede diseñarse con capacidad de expansión, de modo que se puedan añadir canales de distribución o conexiones de proceso adicionales sin necesidad de sustituir por completo el sistema existente.

Esto resulta especialmente valioso para las fábricas que operan con múltiples herramientas de proceso o que están ampliando gradualmente su capacidad de producción.

Mantenimiento simplificado
La construcción modular permite al personal de mantenimiento aislar y reemplazar módulos funcionales individuales. En lugar de retirar de servicio una unidad de tratamiento de aguas residuales completa, los técnicos pueden reemplazar de forma independiente una bomba, un conjunto de válvulas, una carcasa de filtro o un módulo de sensor.

Esto puede reducir el tiempo de mantenimiento y mejorar la disponibilidad del sistema.

Componentes clave de una unidad de distribución de carbono modular (CDU).
1. Módulo de entrada de productos químicos
El módulo de entrada proporciona la conexión entre la fuente química y la unidad de decantación química (CDU). Normalmente incluye válvulas de aislamiento, monitorización de presión, filtración y las conexiones de tuberías o conductos adecuadas.

Para aplicaciones de semiconductores de alta pureza, los materiales en contacto con el fluido deben seleccionarse cuidadosamente según los requisitos de compatibilidad química y pureza. Entre los materiales comunes se incluyen fluoropolímeros de alta pureza, PFA, PTFE, PVDF y componentes de acero inoxidable de alta pureza adecuados.

El diseño de la entrada también debe minimizar los tramos muertos y el volumen interno innecesario.

2. Módulo de bombeo y medición
El sistema de bombeo determina con qué precisión y uniformidad se pueden transferir los productos químicos.

Dependiendo del producto químico y la aplicación, las unidades de decantación química (CDU) pueden utilizar bombas de diafragma neumáticas, bombas de accionamiento magnético, bombas dosificadoras de precisión u otras bombas químicas especializadas.

La selección de la bomba debe tener en cuenta lo siguiente:

Compatibilidad química
Caudal requerido
Presión de descarga
Temperatura
Viscosidad
Generación de partículas
Pulso
Precisión de dispensación requerida
Requisitos de mantenimiento
En los procesos de semiconductores sensibles, un flujo estable y una baja pulsación pueden ser especialmente importantes, ya que las variaciones en el suministro de productos químicos pueden afectar la uniformidad del proceso.

3. Módulo colector de válvulas
El colector de válvulas controla la dirección y el aislamiento del flujo químico. Puede contener válvulas normalmente cerradas, válvulas normalmente abiertas, válvulas de retención, reguladores de presión, válvulas de purga, válvulas de drenaje y otros componentes de control de flujo.

Un colector compacto reduce el número de conexiones individuales y puede ayudar a minimizar el espacio que ocupa el sistema.

En el caso de productos químicos agresivos o corrosivos, los materiales de las válvulas y los componentes de sellado deben seleccionarse en función de la compatibilidad química a largo plazo, en lugar de la resistencia a corto plazo.

4. Módulo de filtración
La filtración es una de las funciones más importantes en el suministro de productos químicos para semiconductores. Las partículas introducidas en el flujo de productos químicos del proceso pueden afectar negativamente el rendimiento de las obleas y el desempeño del proceso.

Una unidad de distribución de agua (CDU) puede incorporar filtros en el punto de uso o filtros previos al proceso, dependiendo de la arquitectura del proceso. La selección de filtros incluye consideraciones tales como:

Índice de filtración
Compatibilidad química
Capacidad de flujo
Caída de presión
Material de la membrana del filtro
Extraíbles
Vida útil del filtro
El sistema de filtración debe diseñarse de manera que no introduzca pérdidas de presión inaceptables ni contaminación en el flujo químico.

5. Módulo de monitorización y sensores
Las modernas unidades de decantación química incorporan cada vez más sensores para la monitorización en tiempo real de las condiciones de suministro de productos químicos.

Las medidas típicas incluyen:

Presión
Tasa de flujo
Temperatura
Nivel del tanque
Detección de fugas
Estado de la bomba
Estado de la válvula
En función de los requisitos del proceso, se pueden integrar sensores analíticos adicionales en el sistema.

La monitorización en tiempo real permite a los operadores y a los sistemas de control automatizados identificar condiciones anómalas antes de que se conviertan en interrupciones importantes del proceso.

6. Sistema de control
El sistema de control coordina las bombas, las válvulas, los sensores, las alarmas, los enclavamientos y la comunicación con la infraestructura de control de la fábrica de semiconductores.

Se puede utilizar un controlador lógico programable (PLC) o una plataforma de control industrial para ejecutar secuencias operativas predefinidas, como la transferencia de productos químicos, el lavado, la purga, la dosificación y el apagado.

Las funciones de control importantes pueden incluir:

Inicio y apagado automático
Protección de presión
Verificación de flujo
Alarmas de fugas
Bloqueos de bombas
Verificación de la posición de la válvula
Monitorización de la presión diferencial del filtro
Parada de emergencia
Alertas de mantenimiento preventivo
La arquitectura de control también debe proporcionar información clara sobre el estado a los operadores.

Compatibilidad química y selección de materiales
La selección de materiales es fundamental para la fiabilidad de la unidad de fabricación de semiconductores (CDU). Los productos químicos utilizados en los procesos de semiconductores pueden ser altamente corrosivos, oxidantes, reactivos o contener disolventes. Un material que funciona bien con un producto químico puede degradarse rápidamente al exponerse a otro.

Por lo tanto, los ingenieros deben evaluar todos los componentes en contacto con el fluido, incluidos los tubos, las válvulas, los diafragmas de las bombas, los sellos, los racores, los filtros y las interfaces de los sensores.

Para aplicaciones de alta pureza, la selección de materiales debe considerar no solo la compatibilidad química, sino también el control de la contaminación. Los componentes deben tener características superficiales y calidad de fabricación adecuadas para lograr la pureza química requerida.

Cuando se requieren componentes metálicos, se puede considerar el acero inoxidable de alta pureza, como el 316L, para aplicaciones adecuadas. Para productos químicos altamente agresivos, los conductos de fluidos a base de fluoropolímeros pueden ofrecer ventajas.

Control de Contaminación
El control de la contaminación es un requisito fundamental en la gestión química de los semiconductores.

Una unidad de distribución de carbono modular debe diseñarse para minimizar:

Generación de partículas
contaminación metálica
Contaminación orgánica
Contaminación química cruzada
volumen muerto
Acumulación química residual
Por lo tanto, el diseño del recorrido del fluido es de suma importancia. Las superficies internas lisas, el enrutamiento optimizado, las tecnologías de conexión adecuadas y la minimización de los tramos muertos pueden contribuir a una mayor limpieza.

Cuando se manipulan diferentes productos químicos dentro de las mismas instalaciones, pueden ser necesarios circuitos de fluidos independientes y estrategias de aislamiento cuidadosamente diseñadas para prevenir la contaminación cruzada.

Un ensamblaje limpio y procedimientos de fabricación controlados también son esenciales. Una unidad de distribución de carbono (CDU) de alta calidad debe ensamblarse, limpiarse, probarse y empaquetarse de acuerdo con los requisitos de limpieza de la aplicación de semiconductores a la que está destinada.

Automatización y Monitoreo Digital
La automatización está transformando la gestión de productos químicos, pasando de ser una actividad supervisada manualmente a un proceso basado en datos.

Una moderna unidad de distribución de productos químicos (CDU) modular puede comunicar información operativa a los sistemas de automatización de la fábrica, lo que permite a los ingenieros supervisar el consumo de productos químicos, la presión de suministro, la estabilidad del flujo, el estado de los equipos, las alarmas y las condiciones de mantenimiento.

Los datos recopilados de la unidad de tratamiento de aguas residuales (CDU) también pueden servir de base para el mantenimiento predictivo. Por ejemplo, los cambios en el rendimiento de la bomba, la caída de presión del filtro o el comportamiento del flujo pueden indicar que se requiere mantenimiento.

Este enfoque puede ayudar a reducir los tiempos de inactividad inesperados y a mejorar la fiabilidad general de la infraestructura de suministro de productos químicos.

Consideraciones de seguridad
La manipulación de productos químicos requiere una estrategia de seguridad integral. Una unidad de decantación química (CDU) debe incorporar sistemas adecuados de contención, detección de fugas, aislamiento, interfaces de ventilación y funciones de parada de emergencia, de acuerdo con los requisitos del producto químico y de la instalación.

El diseño de seguridad debe considerar posibles escenarios como:

Fuga de sustancias químicas
Presión demasiada
Fallo de la bomba
Mal funcionamiento de la válvula
Pérdida del suministro de servicios públicos
Fallo del sensor
Flujo químico inesperado
Parada de emergencia
Los sistemas de enclavamiento pueden prevenir condiciones de funcionamiento potencialmente peligrosas. Por ejemplo, el sistema de control puede detener la transferencia de productos químicos cuando se detectan condiciones anormales de presión, caudal o fugas.

La unidad de descontaminación química (CDU) también debe integrarse en los sistemas más amplios de seguridad química y gestión de instalaciones de la fábrica.

Unidad de distribución de aire modular frente a unidad de distribución de aire fija convencional
La principal diferencia entre las arquitecturas modulares y las convencionales es la flexibilidad.

Una unidad de distribución de agua fija puede optimizarse para una configuración de proceso específica, lo que proporciona una solución sencilla cuando los requisitos son estables. Sin embargo, los cambios pueden requerir un trabajo de ingeniería e instalación considerable.

Una unidad de distribución de componentes modular (CDU) ofrece interfaces estandarizadas y secciones funcionales reemplazables. Esto la hace más adecuada para instalaciones de semiconductores donde los requisitos de proceso pueden evolucionar rápidamente.

Los principales beneficios incluyen:

Personalización del sistema más rápida
Expansión de capacidad más sencilla
Mantenimiento simplificado
Modificaciones de ingeniería reducidas
Estandarización mejorada de componentes
Integración más sencilla con la automatización
Costes del ciclo de vida potencialmente más bajos
La arquitectura óptima depende en última instancia de la aplicación química, el diseño de la planta de fabricación, el rendimiento, los requisitos de pureza y la estrategia operativa.

Directrices de ingeniería y selección
Al especificar una unidad de dispensación de productos químicos modular, los ingenieros deben evaluar el proceso completo de suministro de productos químicos en lugar de seleccionar componentes individuales de forma independiente.

Los parámetros clave incluyen el tipo de producto químico, la concentración, la temperatura, la viscosidad, el caudal, la presión de suministro, la presión de descarga, la pureza requerida, el nivel de filtración, la precisión de la dosificación y el número de conexiones en el punto de uso.

El sistema también debe evaluarse para futuras ampliaciones. Diseñar suficiente espacio, conexiones de servicios públicos, interfaces de comunicación y puntos de conexión modulares durante la instalación inicial puede facilitar considerablemente las futuras actualizaciones.

Otra consideración importante es la facilidad de mantenimiento. Los componentes que requieren reemplazo periódico deben ser accesibles sin afectar secciones no relacionadas de la CDU.

Aplicaciones en la fabricación de semiconductores
Las unidades de distribución de productos químicos modulares (CDU) pueden dar soporte a una amplia gama de aplicaciones de fabricación de semiconductores, incluyendo bancos de trabajo húmedos, sistemas de limpieza, procesos de grabado, procesos de decapado, distribución de productos químicos para fotolitografía, suministro de productos químicos para CMP y otras aplicaciones de productos químicos especializados.

También pueden integrarse con sistemas de suministro de productos químicos de mayor tamaño, sistemas de distribución de productos químicos a granel y equipos de suministro en el punto de uso.

A medida que la fabricación de semiconductores se expande hacia aplicaciones avanzadas de lógica, memoria, semiconductores de potencia, MEMS y semiconductores compuestos, la infraestructura flexible de suministro de productos químicos adquirirá una importancia cada vez mayor.

Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Conclusión
Una unidad de dispensación de productos químicos (CDU) modular proporciona a los fabricantes de semiconductores una plataforma flexible para gestionar los productos químicos de proceso de forma segura, precisa y constante. Al integrar la transferencia de productos químicos, el bombeo, la filtración, el control de válvulas, la monitorización, la automatización y las funciones de seguridad en una arquitectura modular, una CDU puede adaptarse a los requisitos de producción cambiantes, a la vez que simplifica el mantenimiento y la ampliación del sistema.

El diseño más eficaz de una unidad de decantación química (CDU) no es simplemente un conjunto de bombas y válvulas. Es una solución integral para la gestión de productos químicos, diseñada en torno a la compatibilidad química, el control de la contaminación, la estabilidad del proceso, la automatización, la seguridad y la fiabilidad durante todo su ciclo de vida.

Para las fábricas de semiconductores que buscan una infraestructura de suministro de productos químicos escalable, la tecnología CDU modular ofrece una solución práctica para lograr una arquitectura de sistema estandarizada, una implementación más rápida, un mantenimiento más sencillo y un mejor control de procesos. A medida que los procesos de semiconductores se vuelven más exigentes, la capacidad de gestionar con precisión cada etapa del suministro de productos químicos seguirá siendo fundamental para lograr una producción estable y un alto rendimiento de fabricación.
