Por qué las principales empresas eligen válvulas de diafragma de ultra alta pureza

Por qué las principales empresas eligen válvulas de diafragma de ultra alta pureza

En el vertiginoso mundo de la industria moderna, donde la precisión, la pureza y la fiabilidad son imprescindibles, las válvulas de diafragma de ultra alta pureza (UHP) se han convertido en componentes indispensables. Estas válvulas especializadas están diseñadas para manejar fluidos y gases con un riesgo mínimo de contaminación, lo que las convierte en un pilar fundamental en sectores como el de semiconductores, farmacéutico, biotecnológico y químico. Pero, ¿por qué las grandes empresas —gigantes globales como Intel, Pfizer y Samsung— optan sistemáticamente por estas válvulas en lugar de otras alternativas? La respuesta reside en sus valores fundamentales: garantía de pureza sin igual, gran durabilidad, control preciso y funcionamiento rentable. A medida que las industrias buscan alcanzar estándares más altos de eficiencia y cumplimiento normativo, las válvulas de diafragma UHP destacan por su capacidad para mitigar riesgos que, de otro modo, podrían provocar costosos tiempos de inactividad o fallos en los productos.

La demanda de válvulas de diafragma UHP está en auge, con una proyección de crecimiento anual compuesto (CAGR) del 8.12 % entre 2026 y 2033, alcanzando valoraciones significativas impulsadas por los avances en la fabricación de semiconductores y la producción biofarmacéutica. Este crecimiento refleja no solo la evolución tecnológica, sino también la decisión estratégica de las empresas líderes de invertir en equipos que se alinean con su excelencia operativa. En este artículo, profundizamos en las principales ventajas de las válvulas de diafragma UHP, explorando su diseño, beneficios, aplicaciones y los motivos por los que las grandes empresas las priorizan. Al analizar estos aspectos, descubrimos cómo estas válvulas contribuyen a obtener ventajas competitivas, garantizando la integridad del producto y la optimización de procesos en entornos de alta exigencia.

En esencia, las válvulas de diafragma UHP funcionan según un principio simple pero ingenioso: un diafragma flexible separa el flujo del fluido de los componentes mecánicos de la válvula, evitando la contaminación y permitiendo una regulación precisa del caudal. Este diseño ha evolucionado desde las válvulas industriales básicas hasta sofisticadas variantes UHP, que incorporan materiales como el acero inoxidable 316L y el PTFE (politetrafluoroetileno) para cumplir con los requisitos de pureza más exigentes. Al profundizar en el tema, resulta evidente que la adopción de estas válvulas no es solo una decisión técnica, sino un imperativo empresarial para las compañías que buscan mantener su liderazgo en mercados impulsados ​​por la innovación.

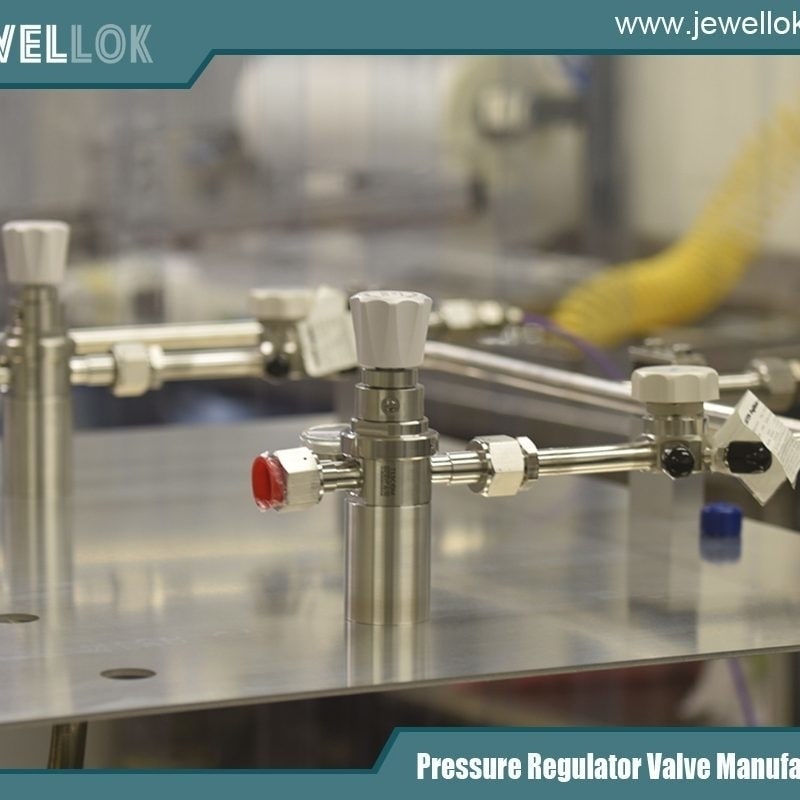

Aplicación del regulador de presión de gas de ultraalta pureza
Aplicación del regulador de presión de gas de ultraalta pureza


¿Qué son las válvulas de diafragma de ultra alta pureza?

Las válvulas de diafragma de ultra alta pureza son dispositivos especializados para el control de flujo, diseñados para entornos donde incluso trazas de contaminantes pueden comprometer procesos completos. A diferencia de las válvulas tradicionales, que pueden usar juntas o empaquetaduras que se desgastan con el tiempo e introducen partículas, las válvulas de diafragma emplean un diafragma resiliente —generalmente fabricado con elastómeros como EPDM o PTFE— para aislar el fluido del actuador y la tapa. Este aislamiento garantiza que no se produzca contacto metal-metal en el recorrido del fluido, minimizando la generación de partículas y los riesgos de fugas.

El mecanismo principal consiste en un vertedero o asiento en el cuerpo de la válvula, contra el cual el diafragma ejerce presión para lograr el cierre. Al accionarse —manual, neumática o eléctricamente— el diafragma se flexiona para abrir o cerrar el paso del flujo, ofreciendo un sellado hermético incluso en condiciones de baja presión. Las variantes UHP mejoran aún más este aspecto al incorporar superficies electropulidas con una rugosidad media (Ra) de tan solo 10 μin, acero inoxidable con contenido controlado de azufre para facilitar la soldadura y pruebas de fugas de helio con tasas inferiores a 1 × 10⁻⁹ scc/seg. Estas características las hacen idóneas para el manejo de agua ultrapura, gases especiales y productos químicos corrosivos sin introducir impurezas.

Los tipos de válvulas de diafragma UHP varían según la aplicación. Por ejemplo, las válvulas de diafragma de gran volumen (BDV) están optimizadas para el suministro de gases semiconductores de alto caudal, mientras que las válvulas de bloqueo integradas, como los puntos de uso de presión estática cero, minimizan los puntos muertos en sistemas farmacéuticos. Fabricantes como Swagelok ofrecen modelos de alto caudal de la serie DF para accionamiento de patrón recto, y Parker proporciona la serie Veriflo BDV para sistemas de gases UHP. Los tamaños varían de 0.25 pulgadas a 4 pulgadas, con presiones nominales de hasta 150 psig y temperaturas que alcanzan los 300 °F, según el modelo.

En la industria farmacéutica, válvulas como las series Pure-Flo y EnviZion de ITT incorporan sistemas de mantenimiento sin herramientas y compensación térmica para mantener la integridad del sello durante los ciclos de esterilización. Estas innovaciones reducen el tiempo de reemplazo del diafragma de 23 minutos a tan solo 3 minutos, lo que aumenta el tiempo de actividad. En general, las válvulas de diafragma UHP se distinguen por su cumplimiento con estándares como ASME BPE, USP Clase VI y FDA 21 CFR, lo que garantiza que satisfagan las rigurosas exigencias de las salas blancas y los entornos asépticos.





Análisis de valores fundamentales

Los valores fundamentales de las válvulas de diafragma UHP se basan en cinco pilares: garantía de pureza, fiabilidad, control preciso, bajo mantenimiento y cumplimiento normativo. Estas características no solo resuelven los desafíos técnicos, sino que también ofrecen beneficios empresariales tangibles, lo que explica su preferencia entre las principales empresas.

Alta pureza y prevención de la contaminación
La clave de las válvulas de diafragma UHP reside en su capacidad para mantener la pureza del fluido. El diafragma actúa como barrera, impidiendo que el fluido de proceso entre en contacto con las piezas mecánicas, lo que elimina fuentes de contaminación como el óxido o las partículas procedentes del desgaste. En la industria de los semiconductores, donde impurezas tan pequeñas como unos pocos átomos pueden dañar los microchips, válvulas como la serie BDV de Parker utilizan acero inoxidable 316L electropulido y materiales PCTFE para alcanzar los niveles de pureza esenciales para el suministro de gas. Esto se traduce en tasas de fuga inferiores a los límites de detección, garantizando así la productividad.

En la industria farmacéutica, los diseños autovaciantes y las superficies de contacto mínimas previenen la acumulación bacteriana, lo que facilita los protocolos de limpieza in situ (CIP) y esterilización in situ (SIP). Por ejemplo, la válvula de globo de diafragma de 3/2 vías iComLine de GEMÜ está diseñada para aplicaciones de ultrapureza, reduciendo los puntos muertos a una relación L/D de 2:1, conforme a las normas ASME BPE. Este valor fundamental se traduce directamente en seguridad del producto, como se observa en los sistemas de agua para inyección (WFI), donde la contaminación podría provocar retiradas del mercado.

Fiabilidad y durabilidad
Las válvulas de diafragma UHP están diseñadas para una larga vida útil en condiciones adversas. Materiales como Hastelloy C-276 o AL6XN resisten la corrosión causada por productos químicos agresivos, lo que prolonga su vida útil.

Los modelos neumáticos, como los de Superlok, cuentan con diafragmas de alta resistencia que soportan millones de operaciones sin fallar. En bioprocesamiento, las válvulas EnviZion de ITT incorporan tecnología de sellado activo que mantiene la integridad durante los ciclos térmicos, evitando fugas durante ciclos SIP repetidos de hasta 150 °C (302 °F).

Esta fiabilidad minimiza los tiempos de inactividad no planificados, un factor crítico para las empresas donde las paradas de producción pueden costar millones. Estudios de caso en fábricas de semiconductores muestran que los BDV reducen la frecuencia de reemplazo, mejorando la robustez general del sistema.

Control de flujo preciso
Estas válvulas destacan por su capacidad de regulación y control de apertura/cierre, con coeficientes de flujo (Cv) de hasta 2.8 para aplicaciones de alto volumen. Los posicionadores, como el VSP+ de ITT, permiten una regulación precisa, ideal para la dosificación en la industria farmacéutica o la mezcla de gases en semiconductores. Esta precisión garantiza parámetros de proceso constantes, lo que aumenta la eficiencia y reduce los residuos.

Bajo mantenimiento y rentabilidad
El mantenimiento se simplifica gracias a los diseños de acceso superior que permiten el servicio en línea sin necesidad de desmontar la unidad. El cambio de capó sin herramientas de EnviZion reduce los costes laborales en un 90 %. Con el tiempo, esto disminuye el coste total de propiedad, lo que resulta atractivo para las empresas que buscan optimizar sus operaciones.

Cumplimiento y estándares
El cumplimiento de las normas internacionales es fundamental. Las válvulas de fabricantes como Alfa Laval y Georg Fischer cumplen con los requisitos de la FDA, la USP y la ATEX, lo que facilita su validación en industrias reguladas. La trazabilidad completa mediante informes de pruebas de fábrica certificados (CMTR) respalda las auditorías y garantiza que las empresas eviten problemas de cumplimiento.





Aplicaciones en industrias clave

Las válvulas de diafragma UHP encuentran un uso crítico en distintos sectores, adaptadas a necesidades específicas.

Semiconductores
En la fabricación de chips, las válvulas controlan gases de ultra alta pureza (UHP) como el silano y el amoníaco. Empresas líderes como TSMC utilizan los modelos de ultra alta pureza de Swagelok en armarios de gas y cajas de distribución para prevenir defectos. Entre sus ventajas se incluyen la alta pureza y la prevención de fugas, lo que repercute directamente en los índices de rendimiento.

Productos farmacéuticos y biotecnología
En la producción de fármacos, las válvulas se utilizan para el manejo de agua para inyección (WFI), soluciones tampón y cultivos celulares. Pfizer y Novartis confían en Pure-Flo de ITT para procesos asépticos, lo que reduce la contaminación en biorreactores y sistemas de filtración. En biotecnología, las opciones con bajo contenido de ferrita protegen los medios de cultivo sensibles.

Alimentos y Bebidas
Los diseños autovaciantes de INOX-TEK evitan el deterioro en las líneas de llenado aséptico. Empresas como Coca-Cola los utilizan para el control higiénico de fluidos.

Productos químicos
Las válvulas resistentes a la corrosión de Parker gestionan fluidos agresivos, lo que garantiza la seguridad en plantas operadas por Dow o BASF.

ph.parker.com





¿Por qué las mejores empresas los eligen?

Las principales empresas eligen válvulas de diafragma de ultra alta pureza (UHP) por su retorno de inversión comprobado. En la industria de semiconductores, permiten una mayor fiabilidad de los dispositivos; en la farmacéutica, garantizan la seguridad del paciente. Fabricantes líderes como Swagelok, Parker e ITT ofrecen soluciones personalizadas con soporte global. Los líderes del mercado reportan menores costos de validación y mayor productividad, y se prevé que el mercado de válvulas de diafragma para semiconductores alcance los 733.8 millones de dólares en 2031. En definitiva, estas válvulas se alinean con los objetivos empresariales de innovación, sostenibilidad y mitigación de riesgos.

Aplicación del regulador de presión de gas de ultraalta pureza
Aplicación del regulador de presión de gas de ultraalta pureza


Conclusión

Las válvulas de diafragma UHP representan la cúspide de la tecnología de control de fluidos, elegidas por las principales empresas por sus valores fundamentales que impulsan el éxito operativo. A medida que las industrias evolucionan, su papel se expandirá aún más, prometiendo una mayor eficiencia y estándares de pureza superiores.
