¿Cómo funciona el colector de gas SiH4?

¿Cómo funciona el colector de gas SiH4?

En el ámbito de la fabricación de semiconductores y el procesamiento de materiales avanzados, el gas silano (SiH4) desempeña un papel fundamental. Este gas incoloro y pirofórico es esencial para depositar películas delgadas de silicio sobre sustratos, lo que permite la creación de componentes microelectrónicos complejos. Sin embargo, su manipulación presenta grandes desafíos debido a su alta reactividad: puede inflamarse espontáneamente al contacto con el aire y conlleva importantes riesgos de toxicidad. Para gestionar estos riesgos y garantizar un suministro preciso y fiable, se emplean colectores de gas especializados . Estos sistemas constituyen la base de la distribución de gas en entornos de salas blancas, controlando el flujo, la presión y la pureza del SiH4 desde su almacenamiento hasta su uso.

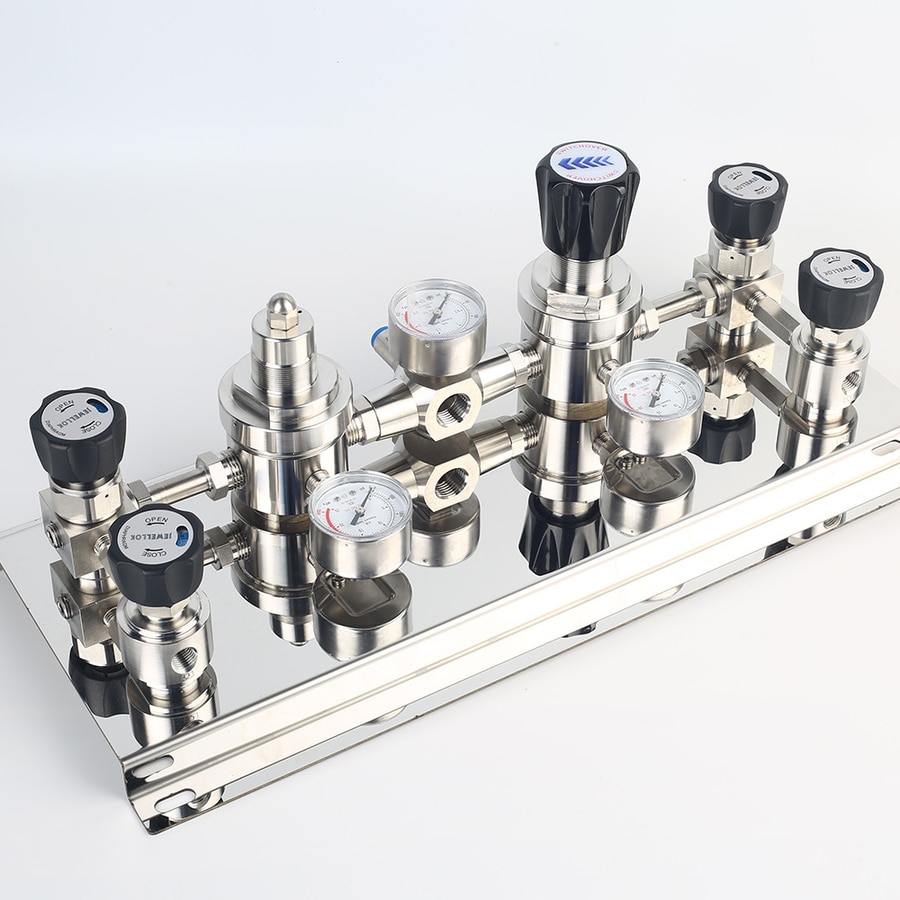

Un colector de gas SiH₄ es esencialmente un sofisticado conjunto de tuberías, válvulas, reguladores y sensores diseñado para transportar y regular el gas de forma segura. Integra múltiples componentes para prevenir fugas, mantener un suministro constante e incorporar mecanismos de seguridad contra accidentes. Comprender el funcionamiento de estos colectores es crucial para ingenieros, técnicos y profesionales de la seguridad en industrias como la de semiconductores, la energía fotovoltaica y las pantallas planas. Este artículo profundiza en la mecánica de los colectores de gas SiH₄, explorando sus componentes, principios operativos, características de seguridad, aplicaciones y requisitos de mantenimiento. Al final, los lectores obtendrán una visión completa de esta tecnología crítica, destacando por qué es necesario un diseño meticuloso para la manipulación de una sustancia tan volátil.

La importancia de los colectores de SiH₄ es innegable. En la fabricación de semiconductores, donde procesos como la deposición química de vapor (CVD) exigen una pureza ultraalta y un control preciso, cualquier interrupción o contaminación puede provocar obleas defectuosas y pérdidas económicas considerables. Los colectores garantizan que el SiH₄ se suministre a la presión y el caudal adecuados, a menudo mezclado con gases inertes como el nitrógeno para diluir su concentración y mejorar la seguridad. A medida que la industria avanza hacia tamaños de nodo más pequeños y una producción más eficiente, los avances en la tecnología de colectores siguen evolucionando, incorporando automatización y monitorización en tiempo real.



Diseño de colectores totalmente automatizados con colectores de pureza ultra alta
Diseño de colectores totalmente automatizados con colectores de pureza ultra alta
Fundamentos del gas silano (SiH4)

El silano, químicamente conocido como tetrahidruro de silicio (SiH₄), es un gas hidruro compuesto por un átomo de silicio unido a cuatro átomos de hidrógeno. Su estructura es similar a la del metano, pero presenta propiedades mucho más reactivas. A temperatura ambiente, el SiH₄ es un gas con un punto de ebullición de -112 °C y un punto de fusión de -185 °C. Su característica más notable es su piroforicidad: se autoinflama en el aire en concentraciones de entre el 1.37 % y el 96 % en volumen, sin necesidad de una fuente de ignición. Este amplio rango de inflamabilidad lo hace extremadamente peligroso, ya que incluso pequeñas fugas pueden provocar incendios o explosiones.

En aplicaciones industriales, el SiH₄ se suministra generalmente en cilindros de gas comprimido de acero o aluminio de alta resistencia, a menudo con capacidades de entre 10 y 50 litros. El gas se almacena a presiones de hasta 1500 psi y los cilindros están equipados con válvulas especiales para evitar fugas accidentales. Los niveles de pureza son cruciales; el SiH₄ de grado electrónico supera el 99.999 % de pureza para evitar impurezas que podrían comprometer el rendimiento del semiconductor.

La toxicidad añade otro factor de preocupación. El SiH4 es altamente tóxico por inhalación, con una CL50 (concentración letal para el 50 % de los sujetos de prueba) de aproximadamente 9600 ppm en ratas durante cuatro horas. La exposición puede causar irritación respiratoria, cefaleas y, en casos graves, edema pulmonar. Los efectos a largo plazo incluyen la posible silicosis por la deposición de silicio en los pulmones. Debido a estos riesgos, la manipulación del SiH4 requiere el cumplimiento de estrictas normativas, como las de la OSHA y la NFPA, que exigen el uso de sistemas cerrados y equipos de protección individual.

La reactividad del SiH₄ se debe a la debilidad de sus enlaces Si-H, que se rompen fácilmente para formar siloxanos o dióxido de silicio al exponerse al oxígeno o la humedad. Esta propiedad se aprovecha en la fabricación, pero requiere entornos inertes durante el almacenamiento y el transporte. Las mezclas con nitrógeno o helio son comunes para reducir la inflamabilidad, generalmente en concentraciones inferiores al 2 % de SiH₄ para mantenerse por debajo del límite inferior de explosividad.



Descripción general de los colectores de gas en la industria de semiconductores

En las instalaciones de semiconductores , los colectores de gas son centros de distribución centralizados que gestionan diversos gases, incluyendo tóxicos como el SiH4, corrosivos como el HCl e inertes como el Ar. En el caso específico del SiH4, el colector suele estar ubicado en un armario o búnker para aislarlo del área de producción principal. Estos sistemas están diseñados para ofrecer alta fiabilidad, con redundancia para garantizar un suministro ininterrumpido durante el cambio de cilindros.

Una configuración típica incluye un colector de fuente conectado a cilindros, un colector de distribución para múltiples salidas y paneles de control para la automatización. En las fábricas de semiconductores, los colectores alimentan herramientas de proceso como los reactores de desintegración química (CVD), donde el SiH₄ se descompone a altas temperaturas (alrededor de 600-800 °C) para depositar capas de silicio. La función del colector es regular la presión desde los niveles del cilindro (alto) hasta los requisitos de la herramienta (bajo, a menudo de 10-50 psi), manteniendo la pureza mediante tubos de acero inoxidable electropulidos para minimizar la generación de partículas.

Los colectores pueden ser manuales, semiautomáticos o totalmente automáticos. Los sistemas manuales requieren la intervención del operador para el intercambio de cilindros, mientras que los automáticos utilizan sensores de presión para cambiar entre bancos sin problemas. Para el SiH4, se prefiere el cambio automático para minimizar la exposición humana. La integración con los sistemas de gestión de instalaciones permite la monitorización remota, lo que mejora la eficiencia operativa.



Componentes del colector de gas SiH4

El colector de gas SiH4 consta de varios componentes interconectados, cada uno de los cuales cumple una función específica en el manejo del gas.

1. Cilindros de gas y conexiones: La fuente principal son cilindros llenos de SiH₄ comprimido. Las conexiones utilizan accesorios estándar de la CGA (Asociación de Gas Comprimido), como el CGA 350 para silano, para garantizar la compatibilidad y la estanqueidad de los sellos. Se suelen instalar orificios restrictores en la válvula del cilindro para limitar el caudal y evitar fugas repentinas que podrían provocar explosiones.

2. Reguladores de Presión: Reducen la presión alta del cilindro a niveles utilizables. Los reguladores de dos etapas son comunes para un control preciso: la primera etapa reduce la presión a un valor intermedio y la segunda la ajusta con precisión. Materiales como el acero inoxidable 316L resisten la corrosión causada por posibles productos de descomposición.

3. Válvulas: Diversas válvulas controlan el flujo de gas. Las válvulas de aislamiento cierran secciones para mantenimiento, las válvulas de retención evitan el reflujo y las válvulas neumáticas automatizan las operaciones con aire comprimido. Las válvulas de exceso de flujo (EFV) se activan si el flujo supera un umbral, lo que indica una fuga.

4. Paneles de colector: El conjunto central donde se conectan varios cilindros. Un panel de colector de válvulas (VMP) permite alternar entre cilindros activos y de reserva. En el caso del SiH4, estos suelen estar alojados en cabinas ventiladas con presión negativa para contener fugas.

5. Sistemas de purga: Esenciales para la seguridad, las líneas de purga utilizan gas inerte (p. ej., N₂) para purgar el sistema antes y después de cambiar los cilindros, eliminando el SiH₄ residual y evitando la entrada de aire. Los generadores de vacío o eyectores facilitan la evacuación.

6. Filtros y purificadores: Los filtros de punto de uso eliminan partículas, mientras que los purificadores eliminan la humedad y el oxígeno, que podrían reaccionar con SiH4.

7. Sensores y equipos de monitoreo: Los transductores de presión, medidores de flujo y detectores de gas monitorean los parámetros. Los detectores de llama UV/IR detectan la ignición, mientras que los monitores de gases tóxicos alertan sobre fugas.

Estos componentes están soldados o soldados orbitalmente para minimizar las juntas y reducir el riesgo de fugas. Todo el sistema se somete a pruebas de fugas de helio a tasas inferiores a 10^-9 atm-cc/s.



Principio de funcionamiento del colector de gas SiH4

El funcionamiento de un colector de gas SiH4 sigue una secuencia estructurada para garantizar un suministro seguro y eficiente.

Primero, los cilindros se conectan al colector en una sala de gas o búnker. El sistema se purga inicialmente con nitrógeno para desplazar el aire. Una vez asegurado, se abre la válvula del cilindro, permitiendo que el SiH₄ fluya hacia el regulador, donde se reduce la presión.

En un colector de cambio automático, los sensores de presión detectan cuándo el cilindro activo se acerca al agotamiento (por ejemplo, por debajo de 100 psi). El sistema entonces conmuta al cilindro de reserva mediante válvulas solenoides, lo que activa una alarma para su reemplazo. Durante el cambio, una breve purga mantiene la continuidad.

El gas pasa entonces por filtros y controladores de flujo, que utilizan controladores de flujo másico (CFM) para una dosificación precisa, a menudo en sccm (centímetros cúbicos estándar por minuto). El colector distribuye a múltiples líneas, cada una con válvulas de aislamiento para el control individual de cada herramienta.

La purga es fundamental: antes de desconectar un cilindro, se vacía la línea y se rellena con N₂ varias veces. Este ciclo elimina los residuos de SiH₂, evitando la autoignición al exponerse al aire.

Durante el suministro, el SiH₄ puede mezclarse con gases portadores en un colector de mezcla para recetas específicas. El gas llega a la cámara de proceso, donde se calienta o se activa por plasma para su deposición.

En todo momento, el sistema de control, a menudo basado en PLC, monitoriza las variables. Si se producen anomalías como caídas de presión o fugas, las válvulas de parada de emergencia (VSE) aíslan la fuente.

Este principio garantiza un tiempo de inactividad mínimo, con colectores que admiten operaciones las 24 horas del día, los 7 días de la semana en las fábricas.



Características de seguridad en colectores de gas SiH4

Considerando los peligros del SiH4, los colectores incorporan características de seguridad de varias capas.

1. Cerramiento y ventilación: Los gabinetes de gas mantienen una presión negativa con caudales de escape de 200 a 300 cfm, lo que diluye las posibles fugas por debajo de los límites de inflamabilidad. Los depuradores tratan los gases de escape para neutralizar el silano.

2. Sistemas de detección: El monitoreo continuo utiliza sensores electroquímicos para SiH₄ a niveles de ppm, con alarmas a 5 ppm (TLV). Los detectores de llama activan el apagado al encenderse.

3. Aislamiento de emergencia: Las válvulas ESV neumáticas se cierran automáticamente ante una alarma, aislando el colector. Las fuentes de alimentación redundantes garantizan el funcionamiento durante cortes de suministro eléctrico.

4. Restricción de flujo: los orificios limitan las tasas de liberación a menos de 1 scfm, lo que da tiempo para la respuesta.

5. Supresión de incendios: Los sistemas de productos químicos secos o CO2 extinguen incendios sin reaccionar con SiH4.

6. Interbloqueos y alarmas: Las puertas se interbloquean para evitar que se abran durante el funcionamiento; alarmas audibles y visuales notifican al personal.

7. Protección personal: aunque no son parte del conjunto, los protocolos incluyen equipo autónomo de respiración (SCBA) y capacitación.

Estas características cumplen con códigos como NFPA 318, minimizando riesgos.



Aplicaciones de los colectores de gas SiH4

Principalmente en semiconductores para la deposición de polisilicio, silicio amorfo y nitruro de silicio. En células solares, para la energía fotovoltaica de película delgada. También en pantallas planas y laboratorios de investigación para nanomateriales.



Mantenimiento y Mejores Prácticas

Las inspecciones periódicas detectan fugas, calibran los sensores trimestralmente y reemplazan los componentes anualmente. Las mejores prácticas incluyen la capacitación de operadores, simulacros de emergencia y el uso de materiales compatibles.



Sistemas de colectores de cambio de gases especiales
Sistemas de colectores de cambio de gases especiales
Conclusión

Los colectores de gas SiH4 ejemplifican la ingeniosidad de la ingeniería en el manejo de materiales peligrosos. Al integrar componentes robustos, controles precisos y seguridad avanzada, facilitan la innovación en industrias de alta tecnología. A medida que aumenta la demanda, los colectores del futuro podrían incorporar IA para el mantenimiento predictivo, mejorando aún más la fiabilidad.
