¿Cómo elegir las propiedades del material del núcleo de una válvula de bola?

¿Cómo elegir las propiedades del material del núcleo de una válvula de bola?

Las válvulas de bola son componentes indispensables en los sistemas de control de fluidos, ampliamente utilizadas en industrias como la del petróleo y el gas, el procesamiento químico, el tratamiento de agua, la farmacéutica y la generación de energía. Su diseño presenta un núcleo de válvula esférico —comúnmente conocido como bola— con un orificio central que gira 90 grados para abrir o cerrar el paso del flujo. Este mecanismo simple pero eficaz proporciona un cierre rápido, una baja caída de presión y un funcionamiento fiable, lo que convierte a las válvulas de bola en la opción preferida tanto para aplicaciones de aislamiento como de control. Sin embargo, el rendimiento, la durabilidad y la seguridad de una válvula de bola dependen en gran medida de la selección del material para su núcleo, ya que la bola interactúa directamente con el fluido, los asientos y las tensiones operativas.

Seleccionar el material adecuado para el núcleo de la válvula es una decisión de ingeniería crucial que depende de factores como la composición química del fluido, la temperatura, la presión, el caudal y las condiciones ambientales. Entre los materiales más comunes se incluyen el acero inoxidable, el acero al carbono, el latón, el bronce, plásticos como las opciones revestidas de PVC o PTFE, y aleaciones especializadas como Duplex o Inconel para entornos extremos. Cada material ofrece una combinación única de propiedades, pero no todos son igualmente adecuados para todas las aplicaciones. Las discordancias pueden provocar fallos prematuros, fugas, contaminación o incluso averías catastróficas del sistema. Por ejemplo, en entornos corrosivos, la elección inadecuada del material causa importantes pérdidas industriales, con daños relacionados con la corrosión estimados en miles de millones de dólares anuales solo en EE. UU.

Entre las diversas propiedades del material, como la resistencia mecánica, la dureza, la resistencia térmica, la resistencia al desgaste y la ductilidad, surge la pregunta: ¿cuál debe priorizarse al seleccionar un núcleo de válvula de bola? Según los estándares de la industria, los análisis de expertos y las aplicaciones prácticas, la resistencia a la corrosión se perfila como la propiedad primordial. Esto se debe a que la corrosión puede debilitar todos los demás atributos; una bola resistente pero corroída eventualmente fallará, lo que provocará ineficiencias operativas y riesgos de seguridad. La resistencia a la corrosión garantiza que el núcleo mantenga su integridad a lo largo del tiempo, incluso en medios agresivos, permitiendo que otras propiedades funcionen correctamente.

Este artículo explora la lógica detrás de esta priorización, detallando propiedades clave, materiales comunes y consideraciones específicas de la aplicación para guiar una selección informada.

Los 10 mejores proveedores y empresas de reguladores de presión de gas de ultraalta pureza en Tailandia
Los 10 mejores proveedores y empresas de reguladores de presión de gas de ultraalta pureza en Tailandia
El papel del núcleo de la válvula en las válvulas de bola

El núcleo de la válvula, o bola, es el corazón de la válvula de bola, responsable de controlar el flujo del fluido y garantizar un sellado hermético. Durante su funcionamiento, la bola gira mediante un vástago conectado a un actuador o manija, alineando su orificio con la tubería para un flujo abierto o perpendicular a ella para un cierre. La superficie de la bola debe encajar perfectamente con los asientos —normalmente fabricados con materiales más blandos como PTFE o elastómeros— para lograr un cierre hermético, a menudo clasificado según las normas ANSI Clase VI.

El núcleo soporta una exposición constante al fluido del proceso, que puede ser abrasivo, corrosivo o estar sujeto a altas velocidades que inducen erosión. También experimenta tensiones mecánicas debido a las diferencias de presión, el par durante el accionamiento y las dilataciones térmicas. En los diseños de bola flotante, la bola flota entre asientos, dependiendo de la presión aguas arriba para el sellado, mientras que las bolas montadas en muñones son fijas para lograr estabilidad a alta presión. Independientemente del tipo, el material del núcleo debe soportar estas exigencias sin deformarse, agrietarse ni degradarse.

Los modos de falla a menudo se originan en el núcleo: corrosión por picaduras que provoca fugas, desgaste por fricción debido a una dureza deficiente que causa agarrotamiento, o fatiga térmica en temperaturas extremas. Por lo tanto, la selección del material afecta directamente la confiabilidad de la válvula, los intervalos de mantenimiento y el costo total de propiedad. Normas como API 608 y las especificaciones ASTM describen los requisitos para los materiales del núcleo, haciendo hincapié en las propiedades que se ajustan a las condiciones de servicio.

Priorizar la propiedad correcta garantiza que el núcleo no solo funcione, sino que también extienda la vida útil de la válvula en entornos desafiantes.



Materiales comunes utilizados para núcleos de válvulas de bola

Los núcleos de las válvulas de bola se fabrican con una amplia gama de materiales, cada uno adaptado a necesidades específicas. El acero inoxidable, en particular los grados SS304, SS316 y SS316L, es el más común debido a sus propiedades equilibradas. El SS316 ofrece una mayor resistencia a la corrosión gracias a la adición de molibdeno, ideal para entornos con alto contenido de cloruro, como agua de mar o plantas químicas.

Los aceros inoxidables dúplex (p. ej., el 2205) ofrecen una resistencia superior y resistencia a las picaduras para aplicaciones offshore. El acero al carbono, como ASTM A105 o A216 WCB, es el preferido para servicios no corrosivos de alta presión en la industria del petróleo y el gas, ya que ofrece una excelente resistencia mecánica a un menor costo. Sin embargo, requiere recubrimientos o aleaciones para combatir la oxidación.

Los núcleos de latón y bronce, aleaciones de cobre y zinc/estaño, son comunes en sistemas de baja presión a base de agua por su maquinabilidad y moderada resistencia a la corrosión, aunque susceptibles a la descincificación en soluciones de cloruro. Materiales plásticos como el PVC, el PP o el PVDF se utilizan para aplicaciones corrosivas a baja temperatura en el tratamiento de agua o ácidos, proporcionando inercia química, pero con rangos de presión y temperatura limitados.

Para escenarios de alta temperatura, aleaciones como Inconel o Hastelloy resisten el calor extremo y la corrosión en reactores petroquímicos. Los recubrimientos cerámicos o de carburo de tungsteno mejoran la resistencia al desgaste en lodos abrasivos. La elección depende de equilibrar las propiedades con el coste, pero la resistencia a la corrosión suele determinar el material de referencia.



Propiedades clave de los materiales para núcleos de válvulas

Al evaluar materiales para núcleos de válvulas de bola, se deben considerar varias propiedades, cada una de las cuales contribuye al rendimiento general. Resistencia a la corrosión: Es la capacidad de resistir el ataque químico del fluido, evitando picaduras, corrosión por grietas o degradación uniforme. Materiales como el acero inoxidable destacan en este aspecto gracias a sus capas de óxido pasivas. En entornos corrosivos, una baja resistencia provoca pérdida de material, fugas y contaminación, problemas responsables de hasta el 60 % de las fallas de equipos químicos. Normas como la NACE MR0175 guían la selección para servicio en condiciones agrias.

Resistencia mecánica: Incluye la resistencia a la tracción, a la fluencia y a la compresión, lo que garantiza que el núcleo resista la presión sin deformarse. Los materiales de alta resistencia, como el acero al carbono o el acero dúplex, son esenciales para las clasificaciones ANSI Clase 1500+, donde las presiones superan los 250 bar. Sin embargo, la resistencia por sí sola es insuficiente si la corrosión debilita la estructura con el tiempo.

Dureza y resistencia al desgaste: Medida mediante las escalas Rockwell o Vickers, la dureza previene el rayado, el desgaste por rozamiento y la erosión causada por partículas. Los recubrimientos de carburo de tungsteno alcanzan HRC 68-72 para aplicaciones en lodos. La resistencia al desgaste prolonga la vida útil en flujos de alta velocidad, pero es secundaria si la corrosión expone vulnerabilidades.

Propiedades térmicas: El coeficiente de expansión térmica, la conductividad y los límites de temperatura afectan el rendimiento en condiciones extremas. Los materiales deben resistir la fragilidad a niveles criogénicos (-196 °C) o el ablandamiento a altas temperaturas (hasta 1035 °C para SUS310S). Las discrepancias con los asientos pueden causar fugas debido a la expansión diferencial.

Compatibilidad química y ductilidad: La compatibilidad impide reacciones con los medios, mientras que la ductilidad permite una ligera deformación sin agrietarse. Los plásticos ofrecen una excelente compatibilidad con los ácidos, pero carecen de ductilidad bajo tensión.

Costo y maquinabilidad: Si bien no son propiedades de rendimiento, influyen en la selección; el latón es asequible y fácil de mecanizar, pero para aplicaciones críticas, se justifican aleaciones más costosas. Estas propiedades interactúan, pero la resistencia a la corrosión es fundamental, ya que la degradación por corrosión amplifica las fallas en otras áreas.



¿Por qué priorizar la resistencia a la corrosión?

En la jerarquía de propiedades de los materiales para núcleos de válvulas de bola , la resistencia a la corrosión debe ser prioritaria, ya que protege la integridad de la válvula frente al modo de falla más común e insidioso. El material de la esfera determina directamente su estabilidad a largo plazo en medios químicos, y una elección incorrecta es una de las principales causas de fallas prematuras. Industrias como la química y la de petróleo y gas se enfrentan a fluidos agresivos (ácidos, sales, H₂S) que atacan los metales sin protección, provocando picaduras que comprometen el sellado y la resistencia estructural.

Por ejemplo, en aplicaciones de agua de mar, el latón puede sufrir descincificación, mientras que el acero inoxidable SS316 resiste la corrosión inducida por cloruros. El acero al carbono, con su resistencia mecánica, se oxida rápidamente sin protección, lo que lo hace inadecuado para entornos húmedos. Priorizar la corrosión garantiza que el núcleo mantenga su forma, acabado superficial y capacidad de sellado, lo que permite que la resistencia y la dureza perduren.

El impacto económico refuerza esta idea: la corrosión cuesta a las industrias 276 000 millones de dólares anuales en EE. UU., principalmente debido a fallos en las válvulas. En sectores de alto riesgo, las fugas de núcleos corroídos pueden causar riesgos ambientales o paradas. Si bien la resistencia es vital para la presión, una bola corroída se debilita de todas formas. La resistencia térmica es importante, pero la corrosión se acelera a altas temperaturas.

Los datos de aplicación lo confirman: en la industria petroquímica, se prefieren los aceros inoxidables o las aleaciones por su resistencia a la corrosión en lugar de materiales de resistencia pura. Incluso en medios no corrosivos, la resistencia a la corrosión proporciona longevidad frente a la humedad o las impurezas.



Consideraciones específicas de la aplicación

La priorización puede variar ligeramente según la aplicación. En oleoductos de alta presión, la resistencia mecánica prima sobre la resistencia a la corrosión, favoreciendo el acero al carbono. Para el GNL criogénico, la estabilidad térmica y la ductilidad a baja temperatura son clave, pero con acero inoxidable resistente a la corrosión.

En lodos abrasivos (minería), se prioriza la resistencia al desgaste mediante cerámica, aunque la protección anticorrosiva subyacente es esencial. La industria alimentaria y farmacéutica prioriza el acero inoxidable no reactivo y resistente a la corrosión por motivos de higiene. En general, la corrosión sigue siendo el factor limitante.



Integración con otros componentes de válvulas

El material del núcleo debe ser compatible con los asientos y el cuerpo. Los asientos blandos, como el PTFE, se combinan con bolas duras y resistentes a la corrosión para evitar el desgaste por rozamiento. La selección integral garantiza la compatibilidad.

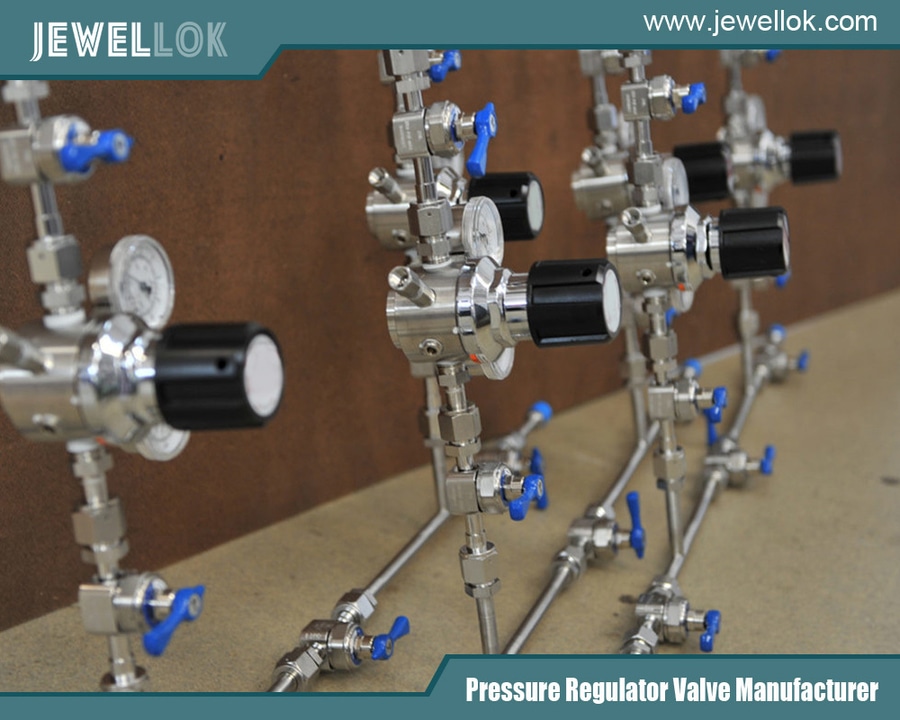

Aplicación del regulador de presión de gas de ultraalta pureza
Aplicación del regulador de presión de gas de ultraalta pureza
Conclusión

Al seleccionar un núcleo de válvula de bola, priorice la resistencia a la corrosión para garantizar un rendimiento duradero ante diversos desafíos. Esta propiedad es fundamental para otras, minimizando fallas y costos. Al evaluar las aplicaciones y usar estándares, los ingenieros pueden optimizar las opciones para lograr confiabilidad y eficiencia.

Para obtener más información sobre cómo elegir las propiedades del material del núcleo de la válvula de bola, puede visitar Jewellok en https://www.jewellok.com/.
