Regulador de presión de ultra alta pureza para sistemas de gas de grado electrónico

Regulador de presión de ultra alta pureza para sistemas de gas de grado electrónico

En la fabricación de semiconductores, la producción fotovoltaica, la fabricación de LED, la producción de pantallas planas y otras industrias electrónicas avanzadas, los gases de proceso deben suministrarse con una pureza, estabilidad y precisión excepcionales. Incluso niveles mínimos de humedad, oxígeno, hidrocarburos, partículas o contaminación metálica pueden afectar procesos de fabricación delicados y reducir el rendimiento del producto. Por esta razón, el regulador de presión se ha convertido en un componente fundamental de los sistemas modernos de suministro de gases para la industria electrónica.

Un regulador de presión de ultra alta pureza está diseñado específicamente para reducir y controlar la presión del gas, minimizando la contaminación y manteniendo condiciones de proceso estables. A diferencia de los reguladores industriales convencionales, los reguladores UHP requieren materiales, acabados superficiales, configuraciones internas, tecnologías de sellado y procesos de fabricación cuidadosamente controlados.

Para gases de grado electrónico como el nitrógeno (N₂), el hidrógeno (H₂), el oxígeno (O₂), el argón (Ar), el helio (He), el dióxido de carbono (CO₂) y los gases especiales para procesos, seleccionar el regulador de presión adecuado es esencial para mantener la calidad del gas y garantizar el funcionamiento fiable de todo el sistema de distribución de gas.


¿Qué es un regulador de presión de ultra alta pureza?
Un regulador de presión de ultra alta pureza es un dispositivo de control de presión de precisión que se utiliza para reducir una alta presión de entrada de gas a una presión controlada aguas abajo. Se instala habitualmente en armarios de gas, paneles de gas, sistemas de suministro de gas a granel, sistemas de punto de uso y equipos de procesamiento de semiconductores.

El regulador generalmente consta de un cuerpo de presión, un diafragma o mecanismo sensor, un conjunto de resorte, un asiento de válvula, conexiones de entrada y salida, y un mecanismo de ajuste. Durante su funcionamiento, el regulador equilibra automáticamente la presión de entrada, la presión de salida y la fuerza de detección interna para mantener la presión de salida deseada.

Para aplicaciones de gases de grado electrónico, el regulador debe hacer más que simplemente controlar la presión. También debe prevenir la contaminación externa, minimizar la generación interna de partículas, reducir la adsorción y desorción de gases y mantener un rendimiento constante durante largos períodos de funcionamiento.

Esta combinación de control de presión y control de contaminación distingue a los reguladores de ultra alta presión (UHP) de los reguladores de gas industriales estándar.

Por qué la regulación de la presión es fundamental en los sistemas electrónicos de gas.
Los procesos de fabricación electrónica suelen requerir que los gases se suministren a presiones y caudales controlados con precisión. Las fluctuaciones excesivas de presión pueden afectar a los controladores de flujo másico, las cámaras de proceso, las tasas de deposición, las condiciones de grabado y las reacciones químicas.

Por ejemplo, los procesos de fabricación de semiconductores, como la deposición química de vapor (CVD), la deposición de capas atómicas (ALD), el grabado por plasma, la implantación iónica y la limpieza, pueden requerir condiciones de suministro de gas estrictamente controladas. Un regulador con presión de salida inestable puede provocar variaciones en el flujo de gas, lo que podría afectar la consistencia del proceso.

Un regulador de presión UHP seleccionado adecuadamente ofrece varias ventajas importantes:

Presión estable aguas abajo
Repetibilidad del proceso mejorada
Riesgo de contaminación reducido
Suministro de gas fiable
Mayor compatibilidad con equipos de proceso sensibles.
Menor riesgo de daños en los equipos relacionados con la presión.
Mayor seguridad general del sistema de gas
En un entorno de fabricación de semiconductores de alto valor, incluso un pequeño problema de control de presión puede tener consecuencias operativas significativas. Por lo tanto, el regulador debe considerarse una parte importante de la arquitectura completa de suministro de gas, en lugar de un componente aislado.

Materiales para reguladores de ultra alta pureza
La selección de materiales afecta directamente a la limpieza, la durabilidad y la compatibilidad química de un regulador de presión.

El acero inoxidable 316L se utiliza ampliamente en componentes de sistemas de gas de ultra alta presión (UHP) debido a su resistencia a la corrosión, resistencia mecánica e idoneidad para aplicaciones de alta pureza. Para aplicaciones exigentes en la industria de semiconductores, se puede especificar acero inoxidable de mayor calidad y un procesamiento de materiales controlado para minimizar las impurezas y mejorar las características superficiales.

Las superficies internas en contacto con el fluido son especialmente importantes porque entran en contacto directo con el gas del proceso. Los materiales mal seleccionados pueden introducir contaminantes a través de la corrosión, la generación de partículas, la desgasificación o las reacciones químicas.

Según la aplicación, los fabricantes de reguladores también pueden utilizar materiales especializados para el diafragma, juntas, asientos de válvula y otros componentes de ingeniería. Estos materiales deben seleccionarse en función del tipo de gas, el rango de presión, la temperatura, la compatibilidad química y el nivel de pureza requerido.

Para gases especiales corrosivos o reactivos, la compatibilidad de los materiales cobra especial importancia. El regulador debe evaluarse en función de la composición química específica del gas, en lugar de seleccionarse únicamente según las especificaciones de presión.

Acabado superficial y limpieza interna
El acabado superficial es otro factor crítico en las aplicaciones de gas de ultra alta presión (UHP).

Las superficies internas rugosas pueden crear áreas microscópicas donde se acumulan humedad, partículas y contaminantes. Estos contaminantes pueden liberarse posteriormente en la corriente de gas y transportarse hacia equipos de proceso sensibles.

Por lo tanto, los reguladores UHP de alta calidad utilizan acabados superficiales internos cuidadosamente controlados. En aplicaciones exigentes, se puede emplear el electropulido para mejorar la suavidad de la superficie, la resistencia a la corrosión y la facilidad de limpieza.

La limpieza en la fabricación es igualmente importante. Un regulador fabricado con materiales de alta calidad puede comprometer un sistema de gas si se ensambla en un entorno no controlado o si se contamina durante la producción.

La fabricación de UHP generalmente requiere procedimientos controlados de limpieza, ensamblaje, inspección, empaquetado y manipulación. Los componentes pueden limpiarse mediante procesos especializados para eliminar aceites, partículas, humedad y otros residuos antes del ensamblaje final.

Posteriormente, el regulador debe protegerse de la contaminación durante el almacenamiento y el transporte, a menudo mediante un embalaje sellado y una manipulación controlada.

Diseño de diafragmas y control de presión
El diafragma es uno de los componentes más importantes de un regulador de presión de precisión. Separa el mecanismo sensor del flujo de gas y controla el movimiento de la válvula reguladora.

En aplicaciones de alta pureza, a menudo se prefieren los reguladores de diafragma porque el diseño del diafragma puede minimizar el uso de juntas deslizantes y reducir las posibles vías de contaminación.

El diafragma debe proporcionar una sensibilidad fiable a la vez que mantiene su integridad mecánica durante repetidos ciclos de presión. Sus características influyen en la respuesta del regulador, la estabilidad de la presión y la fiabilidad a largo plazo.

Un conjunto de diafragma diseñado correctamente puede proporcionar un control preciso de la presión, minimizando el volumen muerto y la posible contaminación. Esto resulta especialmente valioso en sistemas de gas para semiconductores, donde el tiempo de residencia del gas y el volumen interno pueden influir en el rendimiento del sistema.

Estabilidad de la presión y rendimiento del flujo
La estabilidad de la presión es un parámetro de rendimiento fundamental a la hora de seleccionar un regulador de gas de grado electrónico.

Dos conceptos importantes son el efecto de la presión de suministro y la caída de presión. El efecto de la presión de suministro describe cómo los cambios en la presión de entrada pueden influir en la presión de salida. La caída de presión se refiere a los cambios en la presión aguas abajo a medida que aumenta la demanda de gas.

Un regulador UHP de alto rendimiento debe mantener una presión de salida estable en todo el rango de funcionamiento previsto.

Por ejemplo, si el consumo de gas varía rápidamente durante un proceso de fabricación de semiconductores, el regulador debe responder adecuadamente sin generar fluctuaciones de presión excesivas. Una regulación deficiente de la presión puede provocar un flujo inestable aguas abajo y afectar negativamente a los equipos del proceso.

Por lo tanto, el dimensionamiento del regulador es esencial. El regulador debe seleccionarse en función de la presión de entrada, la presión de salida, el caudal requerido, las propiedades del gas, la temperatura y las condiciones de funcionamiento previstas.

Tanto sobredimensionar como subdimensionar el regulador pueden provocar un rendimiento indeseado.

Tecnologías de conexión para sistemas de gas de ultra alta presión
El diseño de la conexión es otro aspecto clave. Los sistemas de gas de grado electrónico suelen utilizar conexiones soldadas o racores de sellado frontal de alta integridad.

Las conexiones de sellado frontal, incluidas las configuraciones tipo VCR, proporcionan un sellado metal-metal fiable para aplicaciones con gases de alta pureza. Una instalación adecuada ayuda a reducir los riesgos de fugas y contaminación.

Las conexiones soldadas pueden minimizar aún más las posibles fugas y el volumen muerto. Se utilizan con frecuencia en paneles de gas y líneas de distribución instaladas permanentemente, donde la integridad a largo plazo es una prioridad.

La elección entre conexiones con juntas frontales extraíbles y configuraciones soldadas depende de la arquitectura del sistema, los requisitos de mantenimiento, las condiciones de instalación y las especificaciones del proceso.

Independientemente del tipo de conexión, es fundamental seguir los procedimientos de instalación correctos. Un montaje inadecuado, un par de apriete excesivo, superficies de sellado dañadas o la contaminación durante la instalación pueden comprometer todo el sistema de gas.

Control de fugas y contaminación
La prevención de fugas es fundamental para el suministro de gas de grado electrónico.

Un regulador de presión debe mantener una alta estanqueidad durante toda su vida útil. Las fugas externas pueden permitir la entrada de contaminantes atmosféricos al sistema de gas, mientras que las fugas internas pueden afectar la estabilidad de la presión y el consumo de gas.

En las aplicaciones de semiconductores, la prueba de fugas de helio se utiliza habitualmente como método para evaluar la integridad de los componentes de gas de alta pureza.

Además de garantizar la estanqueidad, es fundamental tener en cuenta la limpieza interna. Las partículas generadas en el interior del regulador pueden desplazarse aguas abajo y contaminar potencialmente filtros, controladores de flujo másico, cámaras de proceso o obleas.

Por este motivo, los reguladores UHP deben fabricarse, limpiarse, probarse y envasarse de acuerdo con los requisitos de limpieza de la aplicación prevista.

Aplicaciones en la fabricación de semiconductores y productos electrónicos
Los reguladores de presión de ultra alta pureza se utilizan en numerosas aplicaciones de fabricación electrónica.

Fabricación de semiconductores

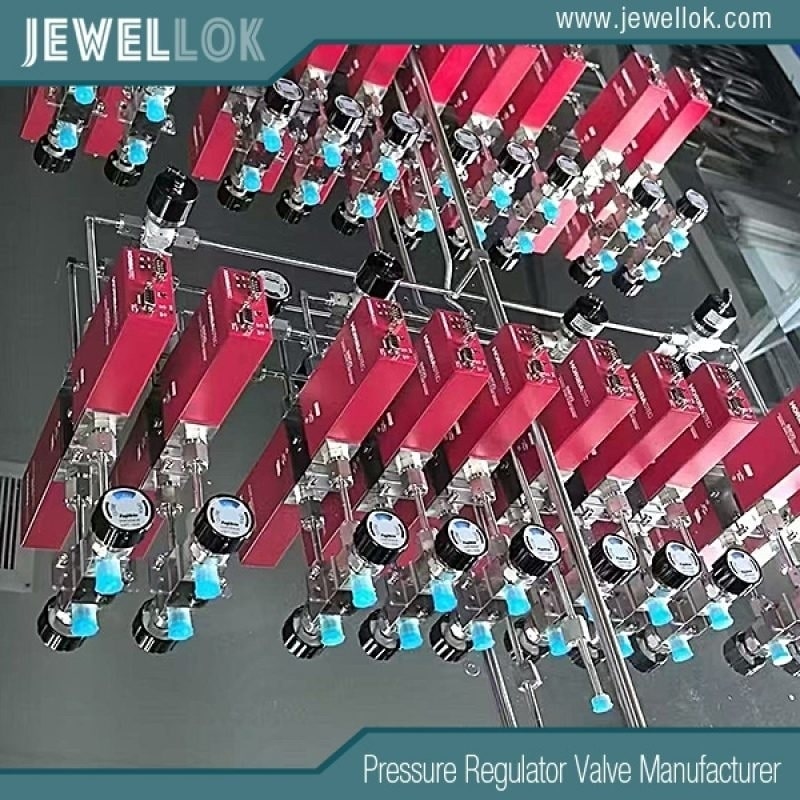

Las fábricas de semiconductores utilizan reguladores de precisión en armarios de gas, cajas de distribución de válvulas, paneles de gas y sistemas de suministro en el punto de uso. Se pueden utilizar con gases portadores, gases de proceso, gases de purga y mezclas de gases especiales.

Sistemas CVD y ALD
Los procesos CVD y ALD dependen de un suministro controlado de gas para lograr una deposición de película delgada repetible. La regulación estable de la presión ayuda a mantener un suministro constante de precursores y gases portadores.

Sistemas de grabado
Los procesos de grabado por plasma utilizan gases especializados bajo condiciones cuidadosamente controladas. Una regulación precisa de la presión contribuye a un suministro de gas estable y a la repetibilidad del proceso.

Fabricación de LED y pantallas
La fabricación de pantallas LED, OLED y de panel plano también requiere gases de alta pureza para la deposición, la limpieza y otros procesos de producción. Los reguladores de ultra alta pureza (UHP) pueden ayudar a mantener condiciones estables de suministro de gas, minimizando al mismo tiempo los riesgos de contaminación.

Fabricación de células solares
Los gases de alta pureza también se utilizan en los procesos de fabricación de células fotovoltaicas. Los reguladores de presión ayudan a proporcionar un suministro controlado de gas para la deposición, la limpieza y los procesos relacionados.

Cómo seleccionar el regulador de presión UHP adecuado
La elección de un organismo regulador debe comenzar con una revisión completa de la solicitud.

Los parámetros de selección importantes incluyen:

Tipo de gas: Confirme la compatibilidad con el gas específico de grado electrónico o gas especial.
Presión de entrada: Determinar la presión de suministro máxima y normal.
Presión de salida: Identifique la presión de operación requerida aguas abajo.
Tasa de flujo: Considere tanto la demanda normal como la demanda máxima de gas.
Temperatura: Verifique el rango de temperatura de funcionamiento.
Compatibilidad de materiales: Evaluar todos los materiales humedecidos.
Tipo de conección: Seleccione conexiones adecuadas de sellado frontal, soldadas u otras conexiones de alta pureza.
Tasa de fuga: Establecer las especificaciones necesarias para detectar fugas externas e internas.
Acabado de la superficie: Considere la calidad requerida de la superficie interna.
Limpieza: Confirme los estándares de limpieza, montaje y embalaje.
Estabilidad de la presión: Evaluar el efecto de la presión de suministro y las características de caída de tensión.
Requisitos de mantenimiento: Considere si el regulador necesita mantenimiento o reemplazo periódico.
La selección correcta debe basarse en el entorno operativo completo, en lugar de simplemente elegir un regulador según su presión nominal.

Importancia de la fabricación y el control de calidad
El control de calidad es especialmente importante para los reguladores de presión de ultra alta presión (UHP), ya que su rendimiento depende tanto del diseño como de la consistencia en la fabricación.

Un fabricante profesional debe controlar la trazabilidad de los materiales, la precisión del mecanizado, el acabado de la superficie, la limpieza, el montaje, las pruebas de presión, las pruebas de fugas y la inspección final.

Los procedimientos de control de calidad habituales pueden incluir inspección dimensional, pruebas de presión, pruebas de fugas de helio, inspección de limpieza y pruebas de rendimiento funcional.

Para aplicaciones críticas de semiconductores, los clientes también pueden requerir certificados de materiales, informes de pruebas, registros de inspección y trazabilidad de lotes.

Estas medidas de control de calidad brindan mayor confianza en que cada regulador funcionará de manera consistente en entornos exigentes de suministro de gas.


Fabricante de sistemas de gas integrados en China
Conclusión
Los reguladores de presión de ultra alta pureza son componentes esenciales de los sistemas de gas electrónicos modernos. Su función va mucho más allá de la simple reducción de la presión del gas. Un regulador de alto rendimiento debe proporcionar un control de presión estable, minimizando al mismo tiempo las partículas, la humedad, la desgasificación, las fugas y otros riesgos de contaminación.

La construcción en acero inoxidable 316L, el diseño optimizado del diafragma, los acabados superficiales internos de alta calidad, la tecnología de sellado fiable, los procesos de fabricación controlados y las pruebas exhaustivas contribuyen al rendimiento del regulador.

A medida que los dispositivos semiconductores se miniaturizan y los procesos de fabricación se vuelven más sensibles a la contaminación, los requisitos para los sistemas de suministro de gas seguirán aumentando. Seleccionar un regulador de presión de ultra alta pureza diseñado adecuadamente puede ayudar a los fabricantes a mejorar la estabilidad del suministro de gas, proteger los equipos posteriores, mantener la consistencia del proceso y garantizar una producción fiable.

Para las fábricas de semiconductores, los fabricantes de productos electrónicos y los integradores de sistemas de gases especiales, la mejor opción es evaluar el regulador como parte integral del sistema completo de suministro de gas de ultra alta presión (UHP). La compatibilidad con el gas, el rango de presión, los requisitos de caudal, la tecnología de conexión, el nivel de limpieza y los estándares de prueba garantizan que el regulador ofrezca la fiabilidad necesaria para la fabricación electrónica avanzada.
