¿Para qué se utiliza una válvula de diafragma manual de baja presión?

¿Para qué se utiliza una válvula de diafragma manual de baja presión?

En el ámbito de los sistemas de control de fluidos, las válvulas desempeñan un papel fundamental en la regulación del flujo, la presión y la dirección de líquidos, gases y lodos en diversas industrias. Entre los distintos tipos de válvulas disponibles, las de diafragma destacan por su diseño único, que garantiza el aislamiento entre el fluido y el mecanismo de accionamiento. Este artículo profundiza en las características específicas de las válvulas de diafragma manuales de baja presión , analizando su construcción, funcionamiento, aplicaciones y ventajas.

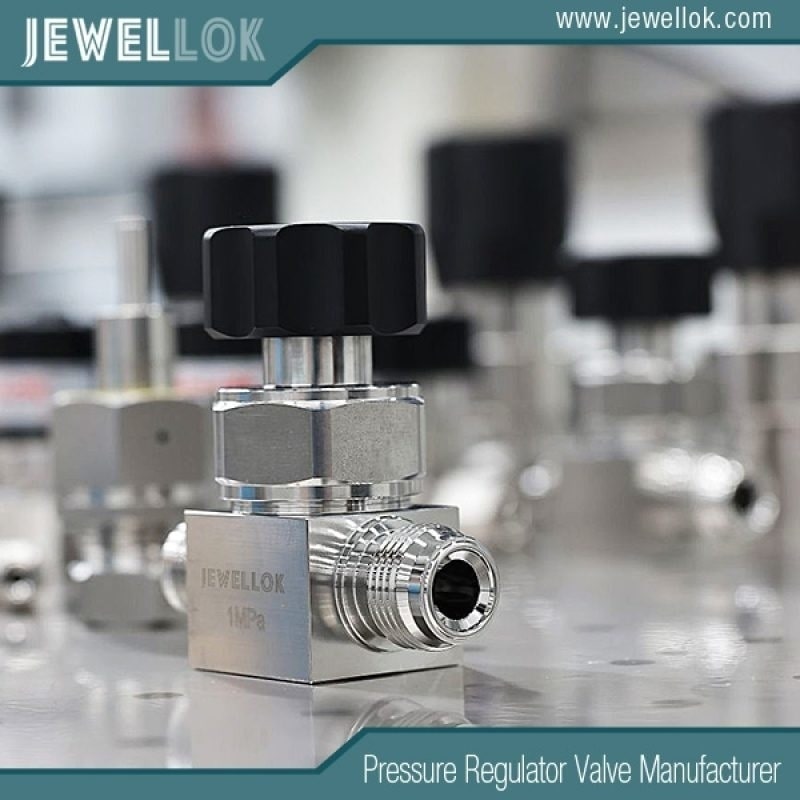

Una válvula de diafragma manual de baja presión es un tipo de válvula especializada, diseñada para manejar fluidos a presiones relativamente bajas, generalmente inferiores a 10 bar (145 psi), y se opera manualmente sin necesidad de actuadores automáticos. Estas válvulas son especialmente valoradas en entornos donde la higiene, la resistencia a la corrosión y un control preciso son primordiales. A diferencia de las válvulas de bola o de compuerta tradicionales, las válvulas de diafragma utilizan una membrana flexible (el diafragma) para sellar y controlar el flujo, evitando así el contacto directo entre el fluido del proceso y los componentes internos de la válvula. Este diseño minimiza los riesgos de contaminación y mejora la durabilidad en medios corrosivos o abrasivos.

La pregunta principal que aborda este artículo es: ¿para qué se utiliza una válvula de diafragma manual de baja presión? Para responder a esta pregunta, primero debemos comprender la anatomía y los principios operativos de la válvula, y luego examinar sus aplicaciones prácticas. Al final, los lectores comprenderán por qué estas válvulas son indispensables en sectores como el farmacéutico, la biotecnología, el procesamiento de alimentos y bebidas, y el tratamiento de aguas. Esta exploración técnica busca ofrecer una visión general completa, destacando las ventajas de la válvula y analizando también sus posibles limitaciones y consideraciones de mantenimiento.




Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Comprensión de las válvulas de diafragma: conceptos básicos

Las válvulas de diafragma se originaron a principios del siglo XX, inicialmente desarrolladas para la manipulación de productos químicos corrosivos en entornos industriales. Su componente principal es el diafragma, una lámina flexible fabricada con materiales como caucho, PTFE (politetrafluoroetileno) o elastómeros como EPDM (monómero de etileno propileno dieno). Este diafragma actúa como sello y elemento de control de flujo, flexionándose para abrir o cerrar el puerto de la válvula.

En una válvula de diafragma estándar, el cuerpo se divide típicamente en dos partes principales: el bonete (sección superior que contiene el mecanismo de operación) y el cuerpo (sección inferior en contacto con el fluido). El diafragma se sujeta entre estas secciones, creando una barrera que aísla el fluido del vástago y el volante. Cuando la válvula está cerrada, el diafragma presiona contra un vertedero o asiento en el cuerpo, formando un sello hermético. Abrir la válvula implica retraer el diafragma, permitiendo el paso del fluido.

Las válvulas de diafragma manuales se distinguen por su mecanismo de accionamiento manual, generalmente un volante o palanca que gira un vástago roscado para comprimir o liberar el diafragma. Esta simplicidad las hace fiables y fáciles de mantener, especialmente en situaciones de baja presión donde no se requieren grandes fuerzas de accionamiento.

Las variantes de baja presión están optimizadas para aplicaciones donde la presión del sistema no supera niveles moderados. Estas válvulas suelen estar fabricadas con materiales más ligeros y diafragmas más delgados para reducir costos y mejorar la sensibilidad a los ajustes manuales. Los materiales comunes para el cuerpo incluyen PVC (cloruro de polivinilo), PP (polipropileno), acero inoxidable o hierro fundido, seleccionados según la compatibilidad química del fluido.

La designación de "baja presión" implica que la válvula no es apta para entornos de alta presión, donde se requerirían diafragmas más gruesos o cuerpos reforzados para evitar roturas o fugas. En cambio, estas válvulas son excelentes en sistemas que operan a presión atmosférica o ligeramente elevada, garantizando un manejo seguro y eficiente de fluidos sin riesgo de que la sobrepresurización dañe los componentes.



Principio de funcionamiento de las válvulas de diafragma manuales de baja presión

El funcionamiento de una válvula de diafragma manual de baja presión es sencillo pero ingenioso. Analicémoslo paso a paso.

Posición cerrada: En el estado cerrado predeterminado, el volante gira en sentido horario, impulsando el compresor (acoplado al vástago) hacia abajo. Esta acción presiona el diafragma contra el vertedero en el cuerpo de la válvula, creando un sello hermético. El vertedero es una cresta elevada que atraviesa el flujo y mejora la eficiencia del sellado al proporcionar un área de contacto definida. Gracias a su flexibilidad, el diafragma se adapta a la forma del vertedero, impidiendo el paso de fluido incluso a bajas presiones.
Apertura de la válvula: Para permitir el flujo, el operador gira el volante en sentido antihorario, retrayendo el compresor y permitiendo que el diafragma se aleje del vertedero. La elasticidad inherente del diafragma facilita este movimiento, creando un paso sin obstrucciones para el fluido. En sistemas de baja presión, esto requiere un par mínimo, lo que facilita la operación manual sin herramientas ni esfuerzo excesivo.
Control de flujo: A diferencia de las válvulas de encendido/apagado, las válvulas de diafragma pueden regular el flujo comprimiendo parcialmente el diafragma. Esto proporciona un control preciso, crucial en aplicaciones que requieren precisión en la dosificación, como la mezcla de productos químicos o en entornos de laboratorio. La relación lineal entre las vueltas del volante y la posición del diafragma garantiza caudales predecibles.
Mecanismo de sellado: La doble función del diafragma, como sello y actuador, elimina la necesidad de prensaestopas o juntas tóricas alrededor del vástago, lo que reduce los posibles puntos de fuga. En las versiones manuales de baja presión, el sellado se mantiene gracias a la resiliencia del material, en lugar de a las altas fuerzas de compresión, lo que ahorra energía y prolonga la vida útil del componente.
Los factores que influyen en el rendimiento incluyen la selección del material del diafragma. Por ejemplo, los diafragmas de PTFE ofrecen una excelente resistencia química, pero pueden presentar menor flexibilidad a bajas temperaturas, mientras que los de caucho ofrecen mayor elasticidad para ciclos frecuentes. El tamaño de la válvula, cuyo diámetro suele oscilar entre 1/2 pulgada y 12 pulgadas, también afecta la capacidad de flujo, medida en valores Cv (coeficiente de flujo).

En cuanto a la manipulación de la presión, estas válvulas están clasificadas para presiones máximas de trabajo admisibles (PMTA) adecuadas para aplicaciones de baja presión. Superar estas presiones puede provocar fatiga o rotura del diafragma, por lo que los ingenieros deben adaptar las especificaciones de la válvula a los requisitos del sistema. En ocasiones, se incorporan características de seguridad, como indicadores de alivio de presión o indicadores visuales de posición en el volante, para evitar un uso indebido.



Aplicaciones clave en diversas industrias

Las válvulas de diafragma manuales de baja presión se utilizan ampliamente gracias a su diseño higiénico y fiabilidad. A continuación, se presentan algunas aplicaciones destacadas:

Industrias Farmacéuticas y Biotecnológicas

En la fabricación farmacéutica, mantener la esterilidad es fundamental. Estas válvulas se utilizan en procesos como fermentación, purificación y líneas de llenado, donde controlan el flujo de medios de cultivo, soluciones tampón e ingredientes farmacéuticos activos (API). El aislamiento del diafragma previene la contaminación cruzada, cumpliendo con estrictas regulaciones como las Buenas Prácticas de Manufactura Actuales (cGMP) de la FDA. La operación manual permite a los operadores realizar ajustes instantáneos durante el procesamiento por lotes, garantizando una dosificación precisa sin las complejidades de la automatización.

Por ejemplo, en los sistemas de biorreactores, las válvulas de diafragma de baja presión regulan la alimentación de nutrientes a presiones de entre 2 y 5 bares, evitando el reflujo que podría introducir microorganismos. Su compatibilidad con la limpieza in situ (CIP) facilita la esterilización con vapor o productos químicos, reduciendo así el tiempo de inactividad.

Procesamiento de alimentos y bebidas

La higiene es igualmente vital en la producción de alimentos. Estas válvulas manejan fluidos viscosos como salsas, productos lácteos y bebidas en las operaciones de mezcla, pasteurización y embotellado. El flujo fluido y sin fisuras minimiza la acumulación de bacterias, cumpliendo con las normas HACCP (Análisis de Peligros y Puntos Críticos de Control).

En las cervecerías, las válvulas de diafragma manuales controlan la transferencia del mosto a bajas presiones, lo que permite a los maestros cerveceros ajustar manualmente los flujos durante la maceración o la filtración. Su resistencia a los ácidos y a los agentes de limpieza garantiza una larga vida útil en entornos hostiles.

Sistemas de tratamiento de agua y ambientales

Las plantas de tratamiento de agua municipales e industriales emplean estas válvulas para la dosificación de productos químicos, la filtración y la gestión de lodos. En sistemas de ósmosis inversa de baja presión, gestionan los flujos de permeado y concentrado, evitando la contaminación de las membranas. Las versiones manuales son ideales para instalaciones remotas o de pequeña escala donde la automatización resulta prohibitiva.

Las aplicaciones ambientales incluyen el tratamiento de aguas residuales, donde las válvulas controlan floculantes o desinfectantes. Su resistencia a la corrosión por cloro y otros productos químicos las hace aptas para uso prolongado en condiciones de humedad.

Procesamiento químico y laboratorios

En los laboratorios, las válvulas de diafragma manuales de baja presión se utilizan en instrumentos analíticos, sistemas de cromatografía y recipientes de reacción. Admiten disolventes corrosivos, como ácidos o bases, a presiones de laboratorio, lo que garantiza un funcionamiento seguro y sin fugas.

Las plantas químicas las utilizan para líneas de muestreo o plantas piloto, donde el control manual facilita la experimentación. Al manipular lodos o suspensiones, el diseño de la válvula evita obstrucciones, ya que el diafragma se flexiona para desalojar las partículas.

Otros usos específicos

En los sistemas de climatización (HVAC), estas válvulas regulan los flujos de refrigerante en circuitos de baja presión. En la fabricación de semiconductores, controlan el agua y los gases ultrapuros, garantizando la ausencia de contaminación por partículas. Incluso en la agricultura, se utilizan en sistemas de riego para la distribución de fertilizantes.

En general, la versatilidad se debe a la capacidad de la válvula de manejar una amplia gama de fluidos (desde productos químicos agresivos hasta productos biológicos sensibles) manteniendo la integridad a baja presión.



Ventajas y Desventajas de la Cirugía de

Ventajas

Diseño higiénico: La barrera de diafragma elimina el contacto del fluido con las partes metálicas, lo que reduce los riesgos de contaminación.
Resistencia a la corrosión: Las opciones de materiales permiten su uso con medios agresivos sin degradación.
Bajo mantenimiento: no necesita empaque ni lubricación; el reemplazo del diafragma es sencillo.
Control preciso: Excelentes capacidades de estrangulamiento para la regulación del flujo.
Rentable para baja presión: La construcción más simple reduce los costos iniciales y operativos en comparación con las válvulas automatizadas.
Seguridad: La operación manual reduce los riesgos de fallas por cortes de energía o mal funcionamiento electrónico.
Desventajas

Limitaciones de presión: No apto para aplicaciones de alta presión, riesgo de falla del diafragma.
Restricciones de flujo: El diseño del vertedero puede provocar caídas de presión, reduciendo la eficiencia en escenarios de alto flujo.
Desgaste del diafragma: el uso frecuente del sistema puede requerir reemplazos regulares, lo que aumenta los costos a largo plazo.
Esfuerzo manual: En tamaños grandes, la operación puede requerir mucho trabajo sin ayudas ergonómicas.
Sensibilidad a la temperatura: algunos materiales de diafragma se degradan a temperaturas extremas.
A pesar de estos inconvenientes, las ventajas suelen ser mayores en aplicaciones específicas.



Pautas de mantenimiento y selección

Un mantenimiento adecuado garantiza la longevidad. Es fundamental realizar inspecciones periódicas para detectar grietas o fugas en el diafragma. Su reemplazo implica desmontar el capó, retirar el diafragma viejo e instalar uno nuevo, generalmente cada 6 a 12 meses, dependiendo del uso.

Los protocolos de limpieza incluyen el lavado con disolventes compatibles o la esterilización por vapor. La lubricación es mínima, centrándose en las roscas del vástago.

Al seleccionar una válvula, tenga en cuenta lo siguiente:

– Propiedades del fluido (viscosidad, corrosividad, temperatura).

– Requisitos de presión y caudal del sistema.

– Compatibilidad de materiales.

– Dimensiones y conexiones finales (bridas, roscadas, etc.).

– Cumplimiento normativo.

Es recomendable consultar las especificaciones del fabricante y realizar pruebas de compatibilidad.




Los 10 mejores proveedores y empresas de reguladores de presión de gas de ultraalta pureza en Tailandia
Conclusión

Las válvulas de diafragma manuales de baja presión son herramientas esenciales para el control de fluidos, apreciadas por su simplicidad, higiene y fiabilidad. Ampliamente utilizadas en la industria farmacéutica, el procesamiento de alimentos, el tratamiento de aguas y otros sectores, ofrecen soluciones eficaces para entornos de baja presión donde la prevención de la contaminación es fundamental. Si bien presentan limitaciones, sus ventajas de diseño las convierten en la opción predilecta tanto para ingenieros como para operadores.

Comprender sus principios de funcionamiento y aplicaciones facilita un mejor diseño y funcionamiento del sistema. A medida que las industrias evolucionan, estas válvulas se adaptan continuamente, garantizando una gestión segura y eficiente de los fluidos en un mundo cada vez más exigente.
