Válvulas de gas de laboratorio de acero inoxidable 316L para aplicaciones críticas de gases

Válvulas de gas de laboratorio de acero inoxidable 316L para aplicaciones críticas de gases

En laboratorios modernos, centros de investigación, laboratorios de semiconductores, plantas farmacéuticas, centros de análisis y entornos de fabricación avanzada, los sistemas de suministro de gas deben proporcionar un control preciso del flujo, un cierre fiable y una excelente resistencia a la contaminación. En aplicaciones críticas de gases, incluso una pequeña fuga, la liberación de partículas o la incompatibilidad de materiales pueden comprometer los resultados experimentales, dañar equipos sensibles o generar riesgos de seguridad significativos.

Las válvulas de gas de laboratorio de acero inoxidable 316L se utilizan ampliamente en estos entornos exigentes debido a que combinan resistencia a la corrosión, resistencia mecánica, limpieza y compatibilidad con una amplia gama de gases de proceso. En comparación con las válvulas industriales convencionales, las válvulas de gas de grado de laboratorio se diseñan prestando mayor atención a la calidad de la superficie interna, el rendimiento de sellado, el volumen muerto, la compatibilidad de los materiales y la integridad de la conexión.

Este artículo explica la construcción, las ventajas, los criterios de selección, las aplicaciones y las consideraciones de rendimiento de las válvulas de gas de laboratorio de acero inoxidable 316L para sistemas críticos de manipulación de gases.


Fabricantes de reguladores de gases especiales de alta pureza
¿Por qué se utiliza el acero inoxidable 316L para válvulas de gas críticas?
El acero inoxidable 316L es un acero inoxidable austenítico que contiene cromo, níquel y molibdeno. La adición de molibdeno proporciona una mayor resistencia a la corrosión por picaduras y por hendiduras en comparación con el acero inoxidable 304 común.

La letra “L” en 316L indica una composición con bajo contenido de carbono. Un menor contenido de carbono reduce el riesgo de precipitación de carburos durante la soldadura y ayuda a mantener la resistencia a la corrosión en las zonas soldadas. Esto hace que el 316L sea especialmente adecuado para paneles de gas prefabricados, colectores de gas para laboratorios, conjuntos de tuberías y sistemas de válvulas.

Para aplicaciones críticas de gases, la selección del material no se limita a la resistencia a la corrosión. El material de la válvula también debe mantener su integridad mecánica bajo presión, cambios de temperatura, ciclos repetidos y exposición a diferentes gases.

Una válvula de acero inoxidable 316L fabricada correctamente puede proporcionar:

Alta resistencia a la corrosión
Buena resistencia mecánica
Excelente durabilidad
Bajo potencial de contaminación
Buena soldabilidad
Compatibilidad con muchos gases de laboratorio e industriales.
Larga vida útil en condiciones de funcionamiento exigentes.
Para aplicaciones de ultra alta pureza, también pueden ser necesarios procesos de fabricación de mayor nivel, como la limpieza controlada, el electropulido, el mecanizado de precisión y el ensamblaje en salas blancas.

Construcción de válvulas de gas de laboratorio
Una válvula de gas de laboratorio generalmente consta de un cuerpo de válvula, un mecanismo de accionamiento, componentes de sellado, conexiones de entrada y salida, y componentes internos de control de flujo. La construcción exacta depende de si la válvula está diseñada como una válvula de diafragma, una válvula de aguja, una válvula de bola, una válvula con fuelle o alguna otra configuración especializada.

El cuerpo de la válvula se fabrica normalmente en acero inoxidable 316L cuando la resistencia a la corrosión y la limpieza son importantes. El mecanizado de precisión ayuda a controlar las dimensiones internas y a mejorar la repetibilidad.

Para aplicaciones críticas, la geometría interna también es importante. Un conducto interno mal diseñado puede crear espacios muertos innecesarios donde se acumulan humedad, partículas o gases residuales. Por lo tanto, minimizar el volumen muerto interno es una consideración importante para los sistemas de gases de laboratorio de alta pureza.

El sistema de sellado es igualmente importante. Según la aplicación, los fabricantes pueden utilizar juntas metálicas, de elastómero, de materiales a base de PTFE u otras tecnologías de sellado especializadas. La junta seleccionada debe ser compatible con el gas, la presión, la temperatura y el entorno operativo específicos.

Válvulas de diafragma para el control de gases de alta pureza
Las válvulas de diafragma se suelen elegir para aplicaciones con gases críticos y de alta pureza porque el diafragma separa el mecanismo de funcionamiento del gas del proceso.

Este diseño puede reducir significativamente la posibilidad de que lubricantes, partículas o contaminantes mecánicos entren en el flujo de gas. Además, proporciona un cierre seguro y un funcionamiento repetible.

Las válvulas de diafragma de acero inoxidable 316L se utilizan frecuentemente en sistemas de distribución de gas donde la limpieza y la estanqueidad son prioritarias. Según la aplicación, el diafragma puede fabricarse en acero inoxidable o en una aleación especializada seleccionada según la composición química del gas y las condiciones de funcionamiento.

Entre las aplicaciones típicas se incluyen paneles de gases para laboratorios, sistemas de gases para procesos de semiconductores, instrumentos analíticos, instalaciones de investigación farmacéutica y sistemas de distribución de gases especiales.

Válvulas de aguja para ajuste preciso del flujo
Cuando se requiere un ajuste manual preciso del caudal, una válvula de aguja de acero inoxidable 316L puede ser una solución eficaz.

Las válvulas de aguja utilizan un elemento interno cónico para regular la apertura del flujo. Esto permite un ajuste relativamente preciso en comparación con las válvulas simples de encendido/apagado. En entornos de laboratorio, esto puede ser útil para controlar gases portadores, gases de purga, gases de calibración u otros flujos de proceso de bajo caudal.

Sin embargo, una válvula de aguja no debe considerarse automáticamente un sustituto de un controlador de flujo másico específico. La selección de la válvula debe basarse en el rango de flujo requerido, la presión diferencial, la precisión, la repetibilidad y el método de control.

Para aplicaciones críticas de gas, el mecanizado de precisión de la aguja y el asiento es especialmente importante. La calidad de la superficie y la consistencia dimensional afectan directamente al rendimiento y la repetibilidad de la válvula.

Válvulas de bola para un aislamiento fiable
Las válvulas de bola de acero inoxidable 316L se utilizan ampliamente cuando se requiere un aislamiento rápido y fiable.

Una válvula de bola utiliza una bola giratoria con un conducto en su centro. Cuando el conducto se alinea con la tubería de gas, la válvula está abierta. Al girar la bola aproximadamente 90 grados, se cierra el paso del gas.

La principal ventaja de una válvula de bola es su funcionamiento sencillo y su resistencia al flujo relativamente baja cuando está completamente abierta. Se utilizan habitualmente como válvulas de aislamiento en líneas de gas de laboratorio, líneas de suministro de equipos, armarios de gas, colectores y sistemas de servicios públicos.

Sin embargo, para aplicaciones con gases de ultra alta pureza, es fundamental evaluar cuidadosamente el diseño interno y los materiales de sellado. Las válvulas de bola industriales convencionales podrían no ofrecer la limpieza, la estanqueidad ni el bajo volumen muerto que requieren los sistemas de gases sensibles.

Tipos de conexión e integración del sistema
La conexión de la válvula es un factor importante en la fiabilidad del sistema de gas. Las configuraciones de conexión más comunes incluyen racores de compresión de tubo, conexiones tipo VCR, conexiones soldadas y otras interfaces especializadas de alta integridad.

Para aplicaciones críticas de gases, a menudo se eligen las conexiones de sellado frontal porque, cuando se instalan correctamente, proporcionan una gran integridad mecánica y un sellado fiable.

La soldadura orbital también puede utilizarse en sistemas permanentes de tuberías de gas de alta pureza. Las conexiones soldadas eliminan muchas posibles juntas mecánicas y, cuando el proceso de soldadura se controla adecuadamente, ofrecen una excelente limpieza y un bajo nivel de fugas.

Por lo tanto, el proveedor de válvulas debe poder proporcionar el tipo de conexión, el tamaño del tubo, la presión nominal y la configuración de instalación requeridos.

Estanqueidad y limpieza
La prevención de fugas es uno de los requisitos más importantes para las válvulas de gas de laboratorio.

Una fuga de gas puede provocar la pérdida de gases especiales costosos, condiciones experimentales inexactas, contaminación de los entornos de laboratorio o graves problemas de seguridad, dependiendo del gas en cuestión.

Por lo tanto, las válvulas de gas críticas deben someterse a pruebas de fugas adecuadas según los requisitos de la aplicación. Las pruebas de fugas con helio se utilizan habitualmente en sistemas de gas de alta integridad, ya que el helio permite detectar fugas muy pequeñas.

La limpieza es otro factor esencial para el rendimiento. La contaminación interna puede incluir residuos de mecanizado, aceites, partículas, humedad u otras sustancias introducidas durante la fabricación y el montaje.

Para el suministro de gas de alta pureza, las válvulas pueden requerir procedimientos especializados de limpieza y embalaje. El objetivo es minimizar la presencia de partículas, hidrocarburos, humedad y otros contaminantes antes de la instalación de la válvula en el sistema de distribución de gas.

Acabado de superficies y electropulido
El acabado de la superficie interna de una válvula de gas de acero inoxidable puede afectar significativamente la limpieza del sistema.

Una superficie interna más lisa reduce la cantidad de puntos donde se pueden acumular contaminantes. Para aplicaciones que requieren una pureza de gas muy alta, se puede especificar el electropulido.

El electropulido es un tratamiento electroquímico de superficies que elimina una cantidad controlada de material de la superficie metálica. Cuando se realiza correctamente, puede mejorar la suavidad de la superficie y la resistencia a la corrosión, a la vez que reduce las irregularidades microscópicas.

Sin embargo, el electropulido por sí solo no garantiza una válvula de alta pureza. La calidad de fabricación, la limpieza, el ensamblaje, las pruebas, el embalaje y las prácticas de instalación contribuyen al rendimiento final del sistema de gas.

Compatibilidad de gas
El acero inoxidable 316L ofrece una amplia compatibilidad, pero ningún material de válvula debe considerarse universalmente compatible con todos los gases.

La compatibilidad de los gases depende de factores como la composición química del gas, la concentración, la presión, la temperatura, el contenido de humedad, la construcción de la válvula y el material de sellado.

Por ejemplo, los gases inertes como el nitrógeno, el argón y el helio suelen ser más fáciles de manipular que los gases altamente reactivos o corrosivos. Los gases especiales utilizados en aplicaciones de semiconductores, químicas y de investigación pueden requerir una selección mucho más cuidadosa de materiales y sellos.

Antes de seleccionar una válvula, los ingenieros deben evaluar la configuración completa del material en contacto con el fluido, en lugar de considerar únicamente el cuerpo de la válvula.

Consideraciones de presión y temperatura
Una válvula de gas de laboratorio debe estar diseñada para las condiciones de funcionamiento reales del sistema.

Los parámetros importantes incluyen:

Presión máxima de trabajo
Temperatura de funcionamiento
Tipo de gas
Diferencial de presión
Tasa de flujo
Número de ciclos de funcionamiento
Rendimiento de apagado requerido
Tipo de conexión
La presión máxima nominal nunca debe evaluarse por separado de la temperatura y la configuración de la conexión. El conjunto completo de la válvula debe ser adecuado para el rango de funcionamiento previsto.

En los sistemas de gases especiales de alta presión, los reguladores de presión, los dispositivos de alivio, las válvulas de aislamiento y otros componentes deben seleccionarse como parte de una estrategia integrada de control de presión.

Aplicaciones de las válvulas de gas de laboratorio 316L
Las válvulas de gas de laboratorio de acero inoxidable 316L se pueden utilizar en una amplia gama de aplicaciones críticas de gas.

Laboratorios de semiconductores
Las instalaciones de investigación y fabricación de semiconductores utilizan gases de alta pureza para la deposición, el grabado, la limpieza, el dopaje y otros procesos. Las válvulas de gas deben mantener una alta limpieza y un aislamiento de flujo fiable para proteger los procesos sensibles.

Instrumentos analíticos
La cromatografía de gases, la espectrometría de masas, la espectroscopia y otros sistemas analíticos pueden requerir gases portadores, gases de calibración, gases de purga o mezclas de gases especiales. Un control de gases estable y hermético contribuye a mantener la precisión analítica.

Investigación Farmacéutica y Biotecnológica
Los laboratorios dedicados a la investigación farmacéutica y biotecnológica pueden utilizar nitrógeno, dióxido de carbono, oxígeno y otros gases. Un control fiable de los gases es fundamental para mantener entornos de proceso controlados y proteger los experimentos delicados.

Investigación química
Los laboratorios químicos pueden manipular gases corrosivos, reactivos, tóxicos o especiales. Los materiales de las válvulas y los componentes de sellado deben seleccionarse según las características químicas específicas de cada gas.

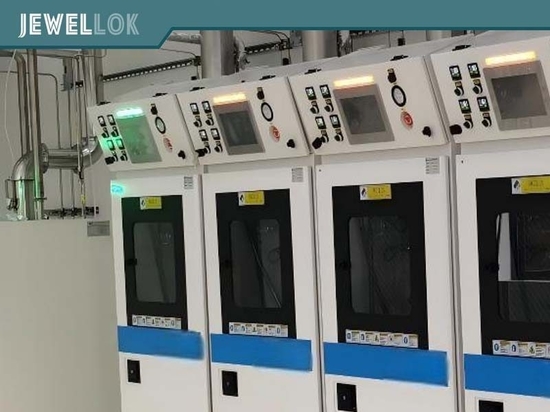

Armarios de gas y paneles de distribución

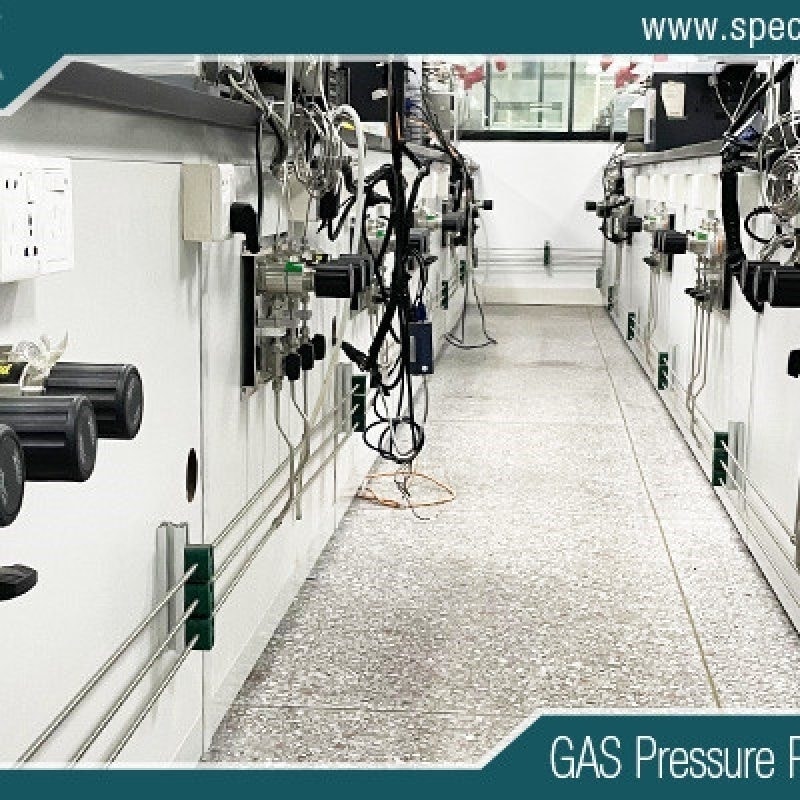

Las válvulas de gas de laboratorio también están ampliamente integradas en armarios de gas, paneles de gas, sistemas de distribución, paneles de punto de uso y sistemas centralizados de distribución de gas.

Cómo seleccionar la válvula de gas de laboratorio adecuada
Seleccionar la válvula correcta requiere algo más que simplemente elegir un cuerpo de acero inoxidable 316L.

Primero, identifique el tipo de gas y el nivel de pureza requerido. A continuación, determine la presión de funcionamiento, la temperatura, el caudal, la configuración de la conexión y la función de la válvula requerida.

Los ingenieros también deben evaluar:

Materiales húmedos
Materiales de sellado
Acabado de la superficie interna
volumen muerto
Tasa de fuga
Procedimiento de limpieza
Tecnología de conexión
La calificación de presión
Requisitos del ciclo operativo
Certificaciones y documentación de pruebas requeridas
Para aplicaciones extremadamente sensibles, es recomendable trabajar con un fabricante que pueda proporcionar trazabilidad, certificados de materiales, registros de inspección, resultados de pruebas de fugas y documentación de limpieza.


Conclusión
Las válvulas de gas de laboratorio de acero inoxidable 316L proporcionan una base fiable para sistemas críticos de manipulación de gases donde la resistencia a la corrosión, la limpieza, la estanqueidad y el rendimiento a largo plazo son esenciales.

El diseño adecuado de la válvula depende de la aplicación específica. Las válvulas de diafragma son idóneas para el aislamiento de gases de alta pureza, las válvulas de aguja permiten un ajuste manual preciso del caudal y las válvulas de bola ofrecen un cierre práctico y fiable. La tecnología de conexión, el acabado superficial interno, los materiales de sellado, los procedimientos de limpieza y las pruebas de fugas son igualmente importantes al diseñar un sistema de gas de alta integridad.

En laboratorios, instalaciones de semiconductores, entornos de investigación farmacéutica, equipos analíticos y sistemas de distribución de gases especiales, la selección de una válvula de gas de acero inoxidable 316L diseñada adecuadamente puede ayudar a reducir los riesgos de contaminación, mejorar la fiabilidad del sistema y mantener un suministro de gas estable.

En definitiva, la mejor válvula de gas para laboratorio no es simplemente la que tiene las especificaciones de materiales más resistentes. Es aquella cuyos materiales, geometría, tecnología de sellado, nivel de limpieza, presión nominal, conexiones y procedimientos de prueba se ajustan correctamente a los requisitos de la aplicación crítica de gas.
