Los gases de ultra alta pureza (UHP) son esenciales para la fabricación moderna de semiconductores. Gases de proceso como nitrógeno (N₂), argón (Ar), hidrógeno (H₂), oxígeno (O₂), dióxido de carbono (CO₂) y diversos gases especiales se utilizan durante toda la fabricación de obleas, incluyendo los procesos de deposición, grabado, implantación iónica, limpieza, dopaje y purga de la cámara. Debido a que los procesos de semiconductores operan con tolerancias extremadamente pequeñas, incluso una contaminación mínima o una presión de gas inestable pueden afectar la calidad de la oblea, la repetibilidad del proceso y la fiabilidad del equipo.

El componente central de un sistema de suministro de gas de alto rendimiento es el regulador de gas de ultra alta pureza (UHP) para semiconductores. A diferencia de los reguladores industriales convencionales, los reguladores UHP están diseñados específicamente para mantener una presión estable y minimizar la generación de partículas, la contaminación por humedad, la desgasificación y las fugas de gas. Su acabado superficial interno, la selección de materiales, el diseño del diafragma, la tecnología de sellado y los procesos de fabricación deben cumplir con los exigentes requisitos de las aplicaciones de semiconductores y otras aplicaciones de alta pureza.

Un regulador de gas de ultra alta presión (UHP) seleccionado adecuadamente proporciona un control preciso de la presión desde la fuente de gas hasta el equipo de proceso, protegiendo a su vez los equipos posteriores de fluctuaciones de presión excesivas. Este artículo explica la construcción, los principios de funcionamiento, los materiales, las características de rendimiento, las aplicaciones y las consideraciones de selección de los reguladores de gas UHP de grado semiconductor.


Los 10 mejores fabricantes de válvulas reguladoras de presión de gas especiales en China
¿Qué es un regulador de gas UHP de grado semiconductor?
Un regulador de gas UHP de grado semiconductor es un dispositivo de control de presión de precisión diseñado para sistemas de distribución de gas de alta y ultra alta pureza. Su función principal es reducir y controlar la presión del gas desde una fuente de alta presión hasta una presión estable aguas abajo, adecuada para equipos de procesamiento de semiconductores.

Un cilindro de suministro de gas típico o un sistema de gas a granel puede operar a una presión significativamente mayor que la que requiere la herramienta de proceso. El regulador crea una reducción de presión controlada, compensando al mismo tiempo las variaciones en la presión de entrada y la demanda de gas aguas abajo.

En aplicaciones de semiconductores, el control de presión por sí solo no es suficiente. El regulador también debe preservar la pureza del gas durante todo el proceso de suministro. Por lo tanto, los componentes internos requieren materiales cuidadosamente seleccionados, acabados superficiales controlados, un volumen muerto reducido y estructuras de sellado fiables.

Los reguladores UHP típicos se instalan en armarios de gas, paneles de gas, cajas de colectores de válvulas (VMB), sistemas de suministro de productos químicos y sistemas de gas en el punto de uso.

Por qué la regulación del gas de ultra alta presión es fundamental en la fabricación de semiconductores.
La fabricación de semiconductores requiere condiciones de proceso altamente controladas. La presión del gas afecta directamente a parámetros como el caudal de gas, la presión de la cámara, la concentración de reactivos y la uniformidad del proceso.

Por ejemplo, durante la deposición química en fase vapor (CVD) o la deposición de capas atómicas (ALD), las variaciones en el suministro de gas pueden influir en el espesor y la uniformidad de la película. En el grabado por plasma, la presión inestable del gas puede afectar las características del plasma y los perfiles de grabado.

La contaminación es otra preocupación importante. Los reguladores industriales convencionales pueden contener materiales o geometrías internas que introducen partículas, humedad, hidrocarburos u otros contaminantes en el flujo de gas. Estos contaminantes pueden afectar negativamente a los procesos sensibles de fabricación de semiconductores.

Por lo tanto, un regulador UHP de grado semiconductor está diseñado para proporcionar:

Presión aguas abajo estable y repetible
Contaminación interna extremadamente baja
Generación mínima de partículas
Baja permeación de gases y desgasificación
Rendimiento fiable y hermético
Alta resistencia a la corrosión
Bajo volumen muerto interno
Rendimiento constante durante largos periodos de funcionamiento.
Estas características convierten a los reguladores UHP en un componente importante para mantener la estabilidad del proceso y la pureza del gas.

Materiales utilizados en reguladores de gas de ultra alta presión (UHP)
La selección de materiales es uno de los factores más importantes en el diseño de reguladores de gas para semiconductores. Los componentes en contacto con el fluido suelen utilizar acero inoxidable de alta calidad, en particular acero inoxidable 316L, debido a su resistencia a la corrosión, resistencia mecánica e idoneidad para el servicio con gases de alta pureza.

Para aplicaciones exigentes en semiconductores, el acero inoxidable 316L se puede fabricar mediante procesos de fusión controlados y, posteriormente, someterlo a procedimientos especializados de limpieza y acabado. El electropulido se puede utilizar para mejorar las características de la superficie interna y reducir las zonas donde se acumulan los contaminantes.

El diafragma es otro componente fundamental. Dependiendo del gas, el rango de presión y los requisitos de la aplicación, los fabricantes pueden utilizar materiales metálicos para el diafragma que ofrecen una excelente resistencia a la fatiga y a la corrosión.

Los materiales de sellado también deben seleccionarse cuidadosamente. La compatibilidad de los elastómeros depende de la composición química del gas, la temperatura, la presión y la pureza requerida. Para gases agresivos o altamente reactivos, la compatibilidad del material es especialmente importante, ya que los materiales de sellado inadecuados pueden degradarse, permear o generar contaminantes.

Acabado de superficies internas y electropulido
La calidad de la superficie interna influye directamente en la pureza del gas. Las superficies internas rugosas pueden crear zonas microscópicas donde se acumulan humedad, partículas y otros contaminantes.

Por este motivo, los reguladores de gas para semiconductores suelen fabricarse con acabados superficiales internos muy controlados. El electropulido se utiliza habitualmente para mejorar el estado superficial de los componentes de acero inoxidable en contacto con el fluido.

El proceso de electropulido elimina una cantidad controlada de material de la superficie, lo que ayuda a reducir las irregularidades microscópicas y a mejorar la resistencia a la corrosión. Una superficie interna más lisa también puede hacer que la limpieza y el suministro de gas de alta pureza sean más fiables.

El requisito exacto de rugosidad superficial depende del diseño y la aplicación del regulador. Por lo tanto, los clientes de semiconductores deben verificar el valor Ra especificado por el fabricante, la certificación del material, el procedimiento de limpieza y el estándar de inspección, en lugar de basarse únicamente en afirmaciones generales como "alta pureza".

Control de presión basado en diafragma
Muchos reguladores de ultra alta presión (UHP) para semiconductores utilizan mecanismos de control de presión basados ​​en diafragmas. El diafragma separa el flujo de gas de los componentes de control mecánicos, lo que reduce la posibilidad de contaminación por piezas mecánicas móviles.

Cuando la presión aguas abajo varía, el diafragma responde a la diferencia de presión y ajusta la posición de la válvula interna del regulador. Esto permite que el regulador mantenga una presión de salida relativamente estable a pesar de las variaciones en el consumo de gas.

Un diafragma metálico puede ofrecer ventajas en aplicaciones de alta pureza, ya que proporciona una excelente resistencia a la permeación y a la exposición química cuando se selecciona adecuadamente.

El diseño del diafragma también afecta la sensibilidad del regulador, la capacidad de flujo, la estabilidad de la presión y la vida útil. Por lo tanto, el regulador debe seleccionarse según el tipo de gas, la presión de entrada, la presión de salida, el caudal y las condiciones de funcionamiento.

Pruebas de estanqueidad y de fugas de helio
La prevención de fugas es esencial en los sistemas de gases para semiconductores, especialmente cuando se trata de gases de proceso tóxicos, corrosivos, inflamables o costosos.

Los reguladores UHP suelen someterse a pruebas de fugas con helio durante su fabricación. El helio se utiliza porque su pequeño tamaño molecular y sus características inertes lo hacen muy eficaz para detectar fugas extremadamente pequeñas.

El rendimiento de un regulador en cuanto a fugas depende no solo del material del cuerpo, sino también de la construcción del diafragma, los sellos, los accesorios, las soldaduras y la calidad de fabricación.

Para aplicaciones críticas de semiconductores, los clientes deben solicitar especificaciones documentadas sobre la tasa de fugas y los procedimientos de prueba. También es importante distinguir entre fugas externas y fugas internas en el asiento, ya que ambas pueden afectar el rendimiento del sistema de diferentes maneras.

Diseño de bajo volumen muerto
El volumen muerto se refiere a las áreas internas donde el gas puede quedar atrapado o experimentar un intercambio de flujo limitado. En sistemas de gas de alta pureza, un volumen muerto excesivo puede aumentar los requisitos de purga y potencialmente contribuir a la contaminación cruzada.

Por lo tanto, los reguladores de ultra alta presión (UHP) suelen incorporar conductos internos compactos y geometrías de válvula optimizadas. La reducción del volumen interno innecesario contribuye a mejorar la eficiencia de la purga y la reposición de gas.

La construcción con bajo volumen muerto resulta especialmente valiosa en sistemas que manejan múltiples gases de proceso o gases con diferentes propiedades químicas. Puede ayudar a acortar los tiempos de transición entre las etapas del proceso y reducir la cantidad de gas necesaria para la purga.

Aplicaciones en sistemas de suministro de gas semiconductores
Los reguladores de gas de ultra alta presión (UHP) de grado semiconductor se utilizan en una amplia gama de aplicaciones de distribución de gas.

Armarios de gas
Los armarios de gas permiten el almacenamiento y suministro controlado de cilindros de gas de proceso. Los reguladores ubicados en el interior del armario reducen la presión del cilindro y proporcionan un suministro controlado de gas a los componentes posteriores.

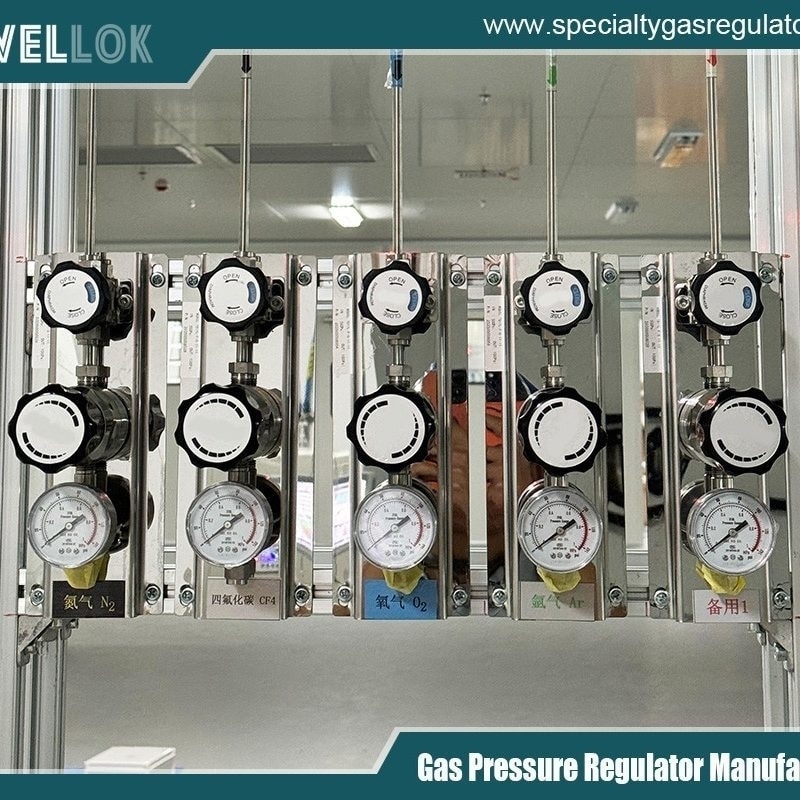

Paneles de gas
Los paneles de gas integran reguladores con válvulas, sensores de presión, filtros, válvulas de retención y otros componentes. Un regulador de ultra alta presión (UHP) de precisión proporciona la función de control de presión necesaria para un suministro estable de gas de proceso.

Cajas de colectores de válvulas
Los sistemas VMB distribuyen gases de proceso a múltiples equipos de semiconductores. Los reguladores fiables ayudan a mantener una presión constante en toda la red de distribución.

Sistemas de gas en el punto de uso
Los reguladores de punto de uso se instalan cerca de los equipos de procesamiento de semiconductores. Su función es proporcionar un control preciso de la presión en la etapa final, antes de que el gas entre en la herramienta de procesamiento.

Sistemas ALD y CVD
Los procesos de deposición requieren un control preciso del suministro de gases precursores y portadores. Un control estable de la presión contribuye a mantener condiciones de proceso consistentes y a la formación repetible de la película.

Sistemas de grabado
Los gases de grabado requieren un suministro controlado para mantener las condiciones de proceso adecuadas dentro de la cámara. Un regulador de alta calidad puede ayudar a minimizar las fluctuaciones de presión en el sistema de suministro de gas.

Parámetros clave de rendimiento
Al seleccionar un regulador de gas UHP de grado semiconductor, los ingenieros deben evaluar varios parámetros técnicos.

Presión de entrada: La presión de entrada máxima y la presión de funcionamiento determinan si el regulador es adecuado para la fuente de gas.

Presión de salida: El regulador debe proporcionar el rango de presión de salida requerido con una resolución de ajuste suficiente.

Capacidad de flujo: Los requisitos de flujo deben considerarse junto con la caída de presión y las características del gas.

Compatibilidad con gases: Los materiales en contacto con el fluido deben ser compatibles con el gas específico del proceso.

Tasa de fuga: Se deben revisar las especificaciones de fugas externas e internas para aplicaciones críticas.

Acabado superficial: La rugosidad de la superficie interna y los procedimientos de acabado son indicadores importantes de un alto grado de pureza.

Rango de temperatura: La temperatura de funcionamiento afecta al rendimiento del material, la estabilidad de la presión y la fiabilidad del sellado.

Tipo de conexión: Los sistemas de gas semiconductores suelen utilizar racores de tubo de alta pureza, conexiones soldadas u otras configuraciones de conexión especializadas.

Guía de selección de reguladores UHP
Elegir el regulador correcto requiere una evaluación a nivel de sistema, en lugar de simplemente seleccionar un regulador en función del rango de presión.

En primer lugar, identifique el gas o la mezcla de gases exactos. A continuación, se debe evaluar la compatibilidad química de cada componente en contacto con el fluido.

A continuación, determine la presión máxima de entrada, la presión de salida requerida, el caudal de operación normal y el caudal máximo. Los ingenieros también deben considerar la estabilidad de la presión durante las variaciones en el consumo de gas.

El tipo y el tamaño de la conexión del regulador deben coincidir con el panel de gas o la tubería de proceso. Para aplicaciones críticas, las conexiones soldadas pueden reducir los posibles puntos de fuga, mientras que se pueden seleccionar accesorios mecánicos de alta pureza cuando se requiere mantenimiento o modularidad.

Finalmente, evalúe la calidad de fabricación, los procedimientos de limpieza, los certificados de materiales, las pruebas de fugas de helio, las especificaciones de acabado superficial y la trazabilidad. Estos factores son especialmente importantes cuando el regulador se utiliza en la fabricación de semiconductores avanzados.

Requisitos de fabricación y limpieza
El rendimiento de un regulador de gas de ultra alta pureza depende en gran medida de la disciplina en su fabricación. Los componentes utilizados en el circuito de gas deben producirse en un entorno controlado y limpiarse mediante procedimientos adecuados para el servicio de alta pureza.

Tras el mecanizado, los componentes pueden someterse a procesos como el desbarbado, la limpieza de precisión, la pasivación, el electropulido, la limpieza ultrasónica y el secado controlado.

El montaje debe minimizar la exposición al aceite, el polvo, la humedad y otros contaminantes. El embalaje también es importante, ya que un regulador perfectamente limpio puede contaminarse durante una manipulación o almacenamiento inadecuados.

Los fabricantes que abastecen a la industria de semiconductores deben mantener la trazabilidad de los materiales, los lotes de producción, los resultados de las inspecciones y los procesos de limpieza. La documentación brinda a los clientes mayor confianza en el rendimiento a largo plazo del sistema de gas.

Ventajas de los reguladores UHP de semiconductores de alta calidad
Un regulador UHP diseñado correctamente ofrece varias ventajas para los sistemas de suministro de gas para semiconductores.

En primer lugar, un control de presión estable mejora la repetibilidad del proceso. En segundo lugar, los materiales en contacto con el fluido de alta calidad y el acabado superficial reducen los riesgos de contaminación. En tercer lugar, una tecnología de sellado fiable ayuda a prevenir fugas de gases peligrosos. En cuarto lugar, los diseños de bajo volumen muerto pueden mejorar la eficiencia de la purga y reducir el consumo de gas.

Además, una construcción duradera puede reducir las necesidades de mantenimiento y mejorar la vida útil general del sistema de distribución de gas.

Para los fabricantes de semiconductores, estas ventajas pueden traducirse en una mayor disponibilidad de equipos, un rendimiento de proceso más uniforme y menores riesgos operativos.


Conclusión
El regulador de gas de ultra alta pureza de grado semiconductor es un componente fundamental en los sistemas modernos de control de gases de proceso. Su función va mucho más allá de la simple reducción de presión. Un regulador UHP de alto rendimiento debe mantener una presión estable a la vez que protege la pureza, la seguridad y la fiabilidad del suministro de gas.

Materiales como el acero inoxidable 316L de alta calidad, las estructuras de diafragma de precisión, los acabados superficiales internos controlados, los conductos de flujo de bajo volumen muerto y las tecnologías de sellado fiables son fundamentales para el rendimiento de los reguladores de ultra alta presión (UHP). La limpieza adecuada, las pruebas de fugas de helio, la inspección y la trazabilidad son igualmente importantes.

A medida que la fabricación de semiconductores avanza hacia geometrías de proceso más pequeñas y condiciones de proceso cada vez más exigentes, los sistemas de suministro de gas requieren mayor precisión y fiabilidad. Seleccionar un regulador de gas UHP de grado semiconductor en función de la compatibilidad del gas, los requisitos de presión, la capacidad de flujo, el acabado superficial, el rendimiento ante fugas y la calidad de fabricación puede ayudar a las fábricas de semiconductores a lograr un suministro de gas de proceso estable y repetible.

Para los fabricantes de equipos semiconductores, los integradores de paneles de gas y los ingenieros de sistemas de gas industriales, invertir en reguladores de presión UHP diseñados adecuadamente es un paso esencial para construir una infraestructura de suministro de gas fiable y con control de la contaminación.
