La fabricación de semiconductores requiere entornos de producción altamente controlados, donde incluso pequeñas variaciones en la concentración química, la temperatura, la presión o los contaminantes presentes en el aire pueden afectar la estabilidad del proceso y el rendimiento del producto. Durante la fabricación de obleas, las instalaciones de semiconductores utilizan una amplia gama de gases y productos químicos, incluyendo sustancias corrosivas, tóxicas, inflamables y reguladas ambientalmente. Estos materiales pueden generar gases de escape peligrosos que deben ser capturados, tratados y descargados de forma segura antes de su liberación a la atmósfera.

Por lo tanto , los sistemas de depuración industrial son una parte fundamental de las modernas instalaciones de fabricación de semiconductores. Un sistema de tratamiento de gases de escape con depuración diseñado adecuadamente puede eliminar los gases nocivos de los flujos de gases de escape del proceso, proteger a los trabajadores y los equipos, reducir el impacto ambiental y ayudar a los fabricantes de semiconductores a cumplir con los requisitos de emisiones cada vez más estrictos.


¿Qué es un sistema de depuración industrial?
Un sistema de depuración industrial es una solución para el tratamiento de gases de escape diseñada para eliminar o neutralizar contaminantes peligrosos presentes en los gases de los procesos industriales. En la fabricación de semiconductores, los depuradores se instalan habitualmente después de los equipos de proceso, los sistemas de suministro de gas, las bombas de vacío y los colectores de escape.

Según el proceso de fabricación, los gases de escape pueden contener gases ácidos, compuestos alcalinos, sustancias tóxicas, compuestos orgánicos volátiles (COV), partículas y otros subproductos reactivos. Un depurador utiliza métodos de tratamiento físico, químico o térmico para reducir estos contaminantes a niveles aceptables.

Un sistema completo de depuración de semiconductores puede incluir varios componentes principales:

Entrada de escape del proceso
Cámara de lavado o cámara de reacción
Sistema de dosificación de productos químicos
Boquillas de pulverización o materiales de embalaje
Bombas de circulación
Equipos de separación gas-líquido
Eliminador de neblina
Extractor de humos
Sensores e instrumentos de monitorización
Cabina de control
Sistema de drenaje y gestión de aguas residuales
Salida de gas tratado
La configuración depende de la química del proceso, el caudal de los gases de escape, la concentración de contaminantes, la temperatura y la eficiencia de eliminación requerida.

¿Por qué las instalaciones de semiconductores necesitan sistemas de depuración avanzados?
Los procesos de fabricación de semiconductores generan complejas corrientes de gases de escape. Procesos como el grabado, la deposición, la limpieza, la difusión y la implantación iónica pueden liberar diferentes tipos de gases peligrosos.

Por ejemplo, los procesos de grabado húmedo y seco pueden generar compuestos ácidos o corrosivos. La deposición química de vapor (CVD), la deposición de capas atómicas (ALD) y procesos similares pueden producir subproductos gaseosos reactivos. Las operaciones de limpieza pueden introducir compuestos corrosivos o volátiles adicionales en el sistema de escape.

La simple emisión de estos gases directamente a la atmósfera es inaceptable tanto desde el punto de vista de la seguridad como del medio ambiente.

Un depurador industrial proporciona una etapa de tratamiento controlada entre los equipos de procesamiento de semiconductores y la chimenea de escape de la planta. Al tratar el gas cerca de su origen o mediante un sistema centralizado de tratamiento de gases de escape, los fabricantes pueden reducir significativamente las emisiones peligrosas.

Los sistemas avanzados de depuración de gases también contribuyen al buen funcionamiento de las fábricas de semiconductores, al proporcionar una operación estable en condiciones de proceso que cambian constantemente. Esto es especialmente importante, ya que las instalaciones de producción de semiconductores suelen operar las 24 horas del día, los siete días de la semana.

Tecnologías comunes de depuración para la fabricación de semiconductores
No existe una única tecnología de depuración adecuada para todas las aplicaciones de gases de escape de semiconductores. Los diseñadores de sistemas suelen seleccionar el método de tratamiento en función de las características de los gases de escape.

Sistemas de lavado húmedo
Los depuradores húmedos utilizan una solución líquida para absorber, neutralizar o reaccionar con los contaminantes presentes en los gases de escape.

El gas contaminado ingresa a la cámara de lavado y entra en contacto con el líquido de lavado. Según el diseño, este contacto puede mejorarse mediante boquillas de pulverización, lechos empacados, secciones Venturi u otras estructuras de contacto gas-líquido.

Los lavadores húmedos son especialmente adecuados para gases reactivos y solubles en agua. El tratamiento de gases ácidos, el tratamiento de gases alcalinos y ciertas aplicaciones de eliminación de partículas pueden beneficiarse de la tecnología de lavado húmedo.

Se puede utilizar un sistema de dosificación química para mantener el pH y la concentración química requeridos. El monitoreo continuo ayuda a garantizar que la solución de lavado siga siendo eficaz.

Sistemas de lavado en seco
Los depuradores en seco utilizan adsorbentes sólidos o materiales reactivos en lugar de líquido circulante.

Los gases de escape contaminados pasan a través de un medio de tratamiento que captura o reacciona químicamente con los contaminantes específicos. Los depuradores en seco pueden ser ventajosos cuando se necesita minimizar la generación de aguas residuales o cuando ciertos compuestos gaseosos requieren materiales de adsorción especializados.

Los depuradores en seco se suelen considerar para gases tóxicos o reactivos que pueden capturarse eficazmente mediante medios de adsorción diseñados específicamente.

Sistemas de depuración térmica
Los sistemas de tratamiento térmico utilizan la oxidación controlada a alta temperatura para descomponer ciertos compuestos combustibles o reactivos.

Los depuradores térmicos son especialmente útiles para corrientes de gases de escape que no pueden tratarse eficazmente mediante la absorción húmeda convencional. El proceso de tratamiento transforma los compuestos objetivo en productos más manejables que posteriormente pueden tratarse en etapas adicionales.

En aplicaciones de semiconductores, el tratamiento térmico puede combinarse con el lavado húmedo para crear un sistema de eliminación de contaminantes en varias etapas.

Sistemas de depuración híbridos
Muchas fábricas de semiconductores avanzadas utilizan sistemas híbridos que combinan múltiples tecnologías de tratamiento.

Por ejemplo, un sistema puede utilizar la oxidación térmica para destruir compuestos reactivos, seguida de un lavado húmedo para eliminar gases ácidos y subproductos solubles. Esta configuración permite que el sistema trate múltiples contaminantes dentro de una misma línea de tratamiento de gases de escape.

Los sistemas híbridos pueden proporcionar una mayor flexibilidad cuando los procesos de fabricación de semiconductores generan composiciones de gases de escape complejas.

Consideraciones clave de diseño
El diseño de un depurador industrial para una planta de fabricación de semiconductores requiere un análisis detallado tanto del proceso como del sistema de escape.

Composición de los gases de escape
La primera consideración es la composición química de los gases de escape.

Los ingenieros deben comprender qué gases están presentes, sus rangos de concentración, propiedades químicas, temperatura y posibles interacciones. Esta información determina si el sistema debe utilizar absorción, adsorción, oxidación, neutralización o una combinación de tecnologías.

Dado que los procesos de fabricación de semiconductores pueden cambiar con el tiempo, el depurador también debe ser capaz de gestionar las variaciones en la composición del gas.

Tasa de flujo de escape
El caudal de gas afecta directamente a la capacidad del depurador.

Un sistema de tamaño insuficiente puede presentar un contacto gas-líquido inadecuado o un tiempo de residencia insuficiente, lo que resulta en una baja eficiencia de eliminación. Por otro lado, un sistema de tamaño excesivo puede aumentar el costo del equipo, el consumo de energía y los requisitos de instalación.

Por lo tanto, contar con datos precisos sobre el flujo de gases de escape del proceso es esencial para seleccionar el tamaño del depurador.

Eficiencia de eliminación
La eficiencia de eliminación es uno de los parámetros de rendimiento más importantes.

La eficiencia requerida depende del contaminante, la química del proceso, los requisitos ambientales locales y los objetivos de emisiones de la instalación. Los ingenieros pueden necesitar evaluar la concentración de entrada, la concentración de salida, la caída de presión, el tiempo de residencia, el consumo de productos químicos y la temperatura de operación.

Para aplicaciones críticas de semiconductores, el sistema debe diseñarse con márgenes de seguridad adecuados en lugar de operar continuamente a su capacidad máxima teórica.

Materiales de construcción
Los sistemas de escape de semiconductores pueden contener productos químicos altamente corrosivos, por lo que la selección de materiales es extremadamente importante.

Entre los materiales de construcción comunes se incluyen el acero inoxidable, el polipropileno (PP), el cloruro de polivinilo (PVC), el cloruro de polivinilo clorado (CPVC), el PVDF, el PTFE y otros materiales resistentes a los productos químicos.

El material adecuado depende del entorno químico específico, la temperatura, la presión y la vida útil prevista.

Para aplicaciones de semiconductores de alta pureza, el control de la contaminación también es importante. Las superficies internas, los sellos, las tuberías, las válvulas, las bombas y otros componentes deben seleccionarse para minimizar las reacciones no deseadas y la generación de partículas.

Funciones de seguridad y supervisión
La seguridad es un requisito fundamental de los sistemas de depuración de semiconductores.

Los sistemas modernos pueden incorporar sensores de presión, sensores de temperatura, caudalímetros, sensores de nivel de líquido, monitorización del pH, monitorización de la presión diferencial, detección de fugas y otros instrumentos.

Las alarmas automáticas pueden notificar a los operadores cuando los parámetros operativos críticos se salen de los rangos predefinidos.

Por ejemplo, una presión anormal puede indicar una restricción en el escape, mientras que un flujo de circulación bajo podría indicar un problema en la bomba o en las tuberías. Los cambios en el pH pueden indicar que es necesario ajustar la dosificación de productos químicos.

Un controlador lógico programable (PLC) puede integrar estas señales y coordinar bombas, ventiladores, válvulas, sistemas de dosificación, alarmas y funciones de parada de emergencia.

Integración con sistemas de escape de semiconductores
Un depurador no debe considerarse un equipo aislado. Su rendimiento depende en gran medida de cómo se integra con la arquitectura general del sistema de extracción de gases de la planta de semiconductores.

El sistema puede conectarse con el escape de las herramientas de proceso, los sistemas de escape locales, las salidas de las bombas de vacío, los colectores de escape y los sistemas de ventilación de toda la instalación.

El dimensionamiento adecuado de los conductos y el control de la presión son esenciales. Una caída de presión excesiva puede afectar a los equipos de proceso, mientras que una capacidad de extracción insuficiente puede provocar una captura inadecuada de contaminantes.

Por lo tanto, los ingenieros deben evaluar la ruta completa de escape desde la cámara de procesamiento de semiconductores hasta el punto de descarga final.

Automatización y Monitoreo Inteligente
Los sistemas de depuración avanzados utilizan cada vez más la automatización y la monitorización de datos para mejorar su fiabilidad.

La monitorización en tiempo real puede proporcionar información sobre:

Flujo de escape
pH del líquido de limpieza
Temperatura
Presión diferencial
Estado de la bomba
Estado del ventilador
Consumo de químicos
Nivel liquido
Condiciones de alarma
Estado de mantenimiento
Los datos pueden integrarse en un entorno de gestión de instalaciones o de ejecución de la fabricación, lo que permite a los operadores supervisar múltiples sistemas de reducción de emisiones desde una sala de control centralizada.

El mantenimiento predictivo también puede ayudar a identificar tendencias operativas anormales antes de que se conviertan en fallas importantes en los equipos.

Requisitos de mantenimiento
El mantenimiento regular es esencial para mantener el rendimiento del depurador.

Las actividades de mantenimiento habituales incluyen la inspección de bombas, boquillas de pulverización, materiales de empaquetadura, filtros, eliminadores de niebla, sensores, equipos de dosificación de productos químicos, conductos, válvulas y sistemas de drenaje.

La acumulación de sólidos o subproductos de reacción puede reducir la eficiencia del contacto gas-líquido y aumentar la caída de presión. Los sensores también pueden requerir calibración para garantizar una monitorización precisa.

Los programas de mantenimiento preventivo deben basarse en las horas de funcionamiento, la química del proceso, la carga de contaminantes y las recomendaciones del fabricante.

Optimización de la energía y los costos operativos
Si bien la protección del medio ambiente es el objetivo principal de un depurador, la eficiencia energética ha adquirido una importancia cada vez mayor para las fábricas de semiconductores.

Las grandes instalaciones de semiconductores pueden operar numerosas unidades de tratamiento de gases de escape de forma continua. Por lo tanto, los ventiladores de extracción, las bombas, los calentadores y otros equipos auxiliares pueden consumir cantidades significativas de energía.

Los variadores de frecuencia (VFD), el funcionamiento optimizado de las bombas, la selección eficiente de ventiladores, la dosificación automática de productos químicos y las estrategias de control inteligentes pueden ayudar a reducir los costes operativos.

La optimización de la caída de presión es particularmente importante porque incluso una reducción relativamente pequeña en la resistencia del sistema puede generar ahorros de energía significativos durante largos períodos de funcionamiento.


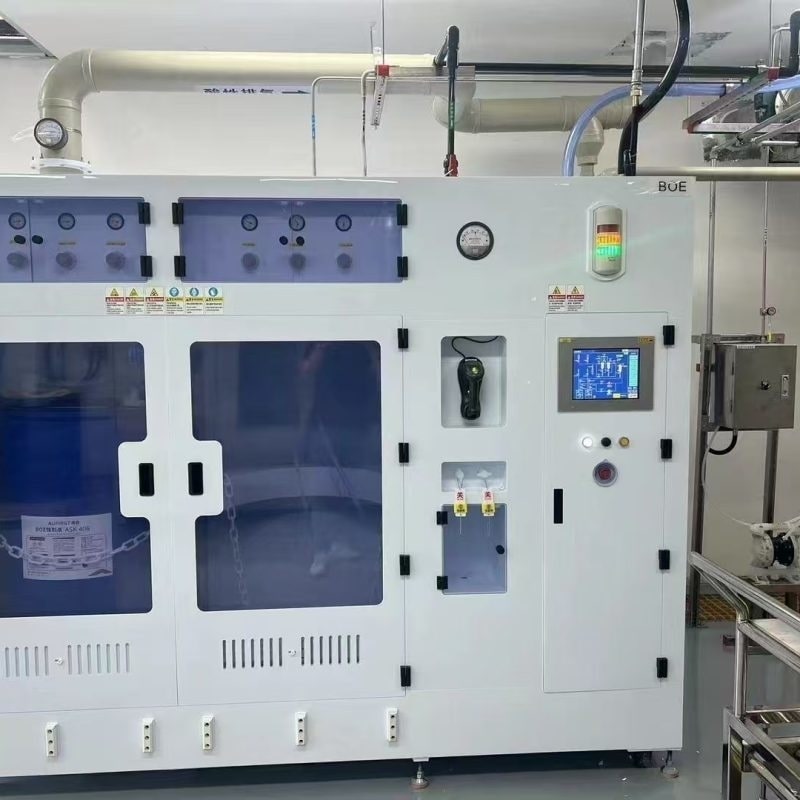

Sistemas de distribución de productos químicos a granel de alta pureza
Conclusión
Los sistemas de depuración industrial son un componente esencial de las instalaciones de fabricación de semiconductores, ya que proporcionan un tratamiento controlado de los gases de escape peligrosos del proceso, al tiempo que contribuyen a la seguridad de los trabajadores, la protección de los equipos, el cumplimiento de la normativa medioambiental y el funcionamiento estable de la fábrica.

La solución más eficaz no es simplemente un depurador de alta capacidad, sino un sistema de tratamiento de gases de escape diseñado específicamente para el proceso de fabricación de semiconductores. Durante el desarrollo del sistema, deben considerarse la composición de los gases de escape, el caudal, la concentración de contaminantes, la eficiencia de eliminación, la resistencia a la corrosión, la automatización, el control de la presión, el mantenimiento y el consumo de energía.

A medida que la fabricación de semiconductores avanza hacia nodos de proceso más pequeños, materiales más complejos y entornos de producción cada vez más exigentes, los requisitos para el tratamiento de gases de escape también se vuelven más sofisticados. Las tecnologías avanzadas de depuración húmeda, seca, térmica e híbrida ofrecen soluciones flexibles para diferentes gases de proceso y condiciones de operación.

Para los fabricantes de semiconductores, es fundamental seleccionar un proveedor experimentado de sistemas de depuración con conocimientos especializados en emisiones de procesos, compatibilidad química, automatización e ingeniería ambiental. Un sistema de depuración industrial bien diseñado puede garantizar un funcionamiento fiable a largo plazo, a la vez que ayuda a las plantas de semiconductores a lograr una producción más segura, menores emisiones, mayor eficiencia operativa y un mejor desempeño ambiental.
