Un módulo de suministro de productos químicos (CDM, por sus siglas en inglés) es un subsistema fundamental para almacenar, acondicionar, dosificar y suministrar productos químicos en procesos de fabricación de semiconductores, electrónica, energía fotovoltaica, materiales avanzados, productos farmacéuticos y otras aplicaciones industriales de alta precisión. Dado que los procesos de fabricación modernos requieren un control cada vez más estricto de la concentración, el caudal, la presión, la temperatura y los niveles de contaminación de los productos químicos, el rendimiento del CDM influye directamente en la estabilidad del proceso, la calidad del producto, la seguridad operativa y la eficiencia en el uso de los productos químicos.

A diferencia de los equipos convencionales de transferencia de productos químicos, un CDM moderno está diseñado como una plataforma integrada para el manejo de fluidos. Combina interfaces de almacenamiento o conexión de productos químicos, bombas, válvulas, filtros, reguladores, sensores, tuberías, sistemas de control, detección de fugas y componentes de seguridad en un sistema coordinado. Según las propiedades químicas y los requisitos de la aplicación, el módulo puede configurarse para productos químicos corrosivos, tóxicos, volátiles, de alta pureza o sensibles.

Por lo tanto , comprender los componentes clave y el mecanismo de funcionamiento de un Módulo de suministro de productos químicos es esencial para los ingenieros que diseñan sistemas de distribución de productos químicos y para los fabricantes que seleccionan el equipo adecuado para entornos de producción avanzados.

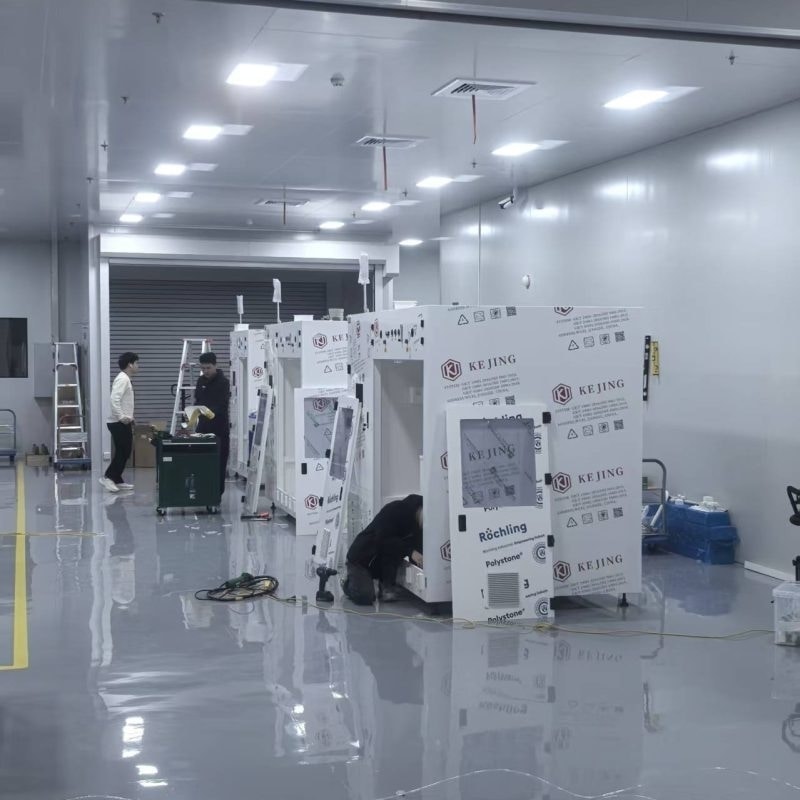

Sistema automatizado de suministro de productos químicos a granel con unidad de distribución de productos químicos de ultra alta pureza para un control preciso de fluidos industriales.
1. ¿Qué es un módulo de suministro de productos químicos?
Un módulo de suministro de productos químicos es un conjunto diseñado para controlar el movimiento de productos químicos líquidos desde un contenedor de origen hasta una herramienta de procesamiento posterior. El contenedor de origen puede ser un bidón, botella, tanque, contenedor o un sistema centralizado de suministro de productos químicos.

El objetivo principal de un CDM es garantizar que el producto químico requerido llegue al equipo de proceso con el caudal, la presión, la temperatura, la concentración y la pureza correctos.

Una secuencia típica de administración de productos químicos se puede simplificar de la siguiente manera:

Fuente química → Válvula de aislamiento → Bomba → Filtro → Control de presión/caudal → Monitorización por sensor → Línea de distribución → Equipo de proceso

En los sistemas prácticos, la configuración puede ser considerablemente más compleja. Se pueden conectar varias fuentes químicas a un mismo módulo, mientras que las válvulas automáticas y los controles programables gestionan la conmutación, la circulación, la purga y el suministro de productos químicos.

Para aplicaciones en semiconductores y otras aplicaciones de alta pureza, el CDM también debe minimizar la generación de partículas, la contaminación por metales, la degradación química, el volumen muerto y la exposición no deseada al medio ambiente.

2. Interfaz de fuente y suministro de productos químicos
La interfaz de la fuente química es el punto de partida del CDM. Proporciona una conexión controlada entre el contenedor químico y el sistema de suministro.

Según la aplicación, las configuraciones de fuente más comunes incluyen bidones, contenedores, tanques a granel y recipientes reemplazables. Los componentes de conexión pueden incluir tuberías, racores, válvulas, sistemas de conexión rápida, tubos de inmersión y conjuntos de extracción.

La compatibilidad de los materiales es de suma importancia. Sustancias químicas como ácidos, bases, disolventes, oxidantes y productos químicos especializados para procesos industriales pueden atacar metales, elastómeros o plásticos convencionales. Por lo tanto, los componentes para CDM se fabrican habitualmente con materiales químicamente compatibles, como PTFE, PFA, PVDF, PP, acero inoxidable de alta pureza u otros materiales específicos para cada aplicación.

Para aplicaciones de alta pureza, la interfaz de la fuente también debe impedir que partículas externas y humedad entren en el flujo químico.

3. Bombas químicas
La bomba es uno de los componentes activos más importantes en un sistema de gestión de materiales químicos (CDM). Su función principal es transportar el producto químico desde la fuente hasta el equipo de proceso, manteniendo el caudal y la presión requeridos.

Los distintos productos químicos requieren diferentes tecnologías de bombeo. Las bombas de diafragma son muy utilizadas porque su mecanismo de bombeo permite aislar el producto químico de los componentes mecánicos móviles. También se pueden seleccionar bombas de accionamiento magnético y otras tecnologías de bombeo especializadas según la compatibilidad química, los requisitos de caudal, el rango de presión y los requisitos de pureza.

Una bomba bien seleccionada debe proporcionar un flujo estable con una pulsación mínima. Una pulsación excesiva puede afectar los procesos posteriores, especialmente cuando el producto químico se utiliza para recubrimientos de precisión, limpieza, grabado, deposición o dosificación.

Los materiales de la bomba también son fundamentales. Las partes en contacto con el fluido deben soportar una exposición química prolongada sin hincharse, agrietarse, corroerse ni generar contaminación.

4. Válvulas y componentes de control de flujo
Las válvulas determinan cuándo, dónde y cómo se mueven los productos químicos a través del CDM. Un módulo típico puede contener varios tipos de válvulas, incluidas válvulas de aislamiento, válvulas neumáticas, válvulas de retención, válvulas de control de presión y válvulas de control de flujo proporcional.

Las válvulas neumáticas automáticas son especialmente útiles en los sistemas automatizados de dosificación de productos químicos porque pueden controlarse de forma remota e integrarse en una secuencia programable.

Las válvulas de aislamiento se utilizan para cerrar secciones individuales durante el mantenimiento o en situaciones de emergencia. Las válvulas de retención ayudan a prevenir el reflujo, mientras que las válvulas de control de presión regulan la presión del sistema.

Para productos químicos corrosivos o de alta pureza, el diseño interno de la válvula debe minimizar el volumen muerto y evitar zonas donde puedan acumularse residuos químicos. Los materiales de sellado de la válvula también deben seleccionarse según su compatibilidad química, la temperatura, la presión y la vida útil.

5. Filtros y control de partículas
La pureza química es un factor clave en muchas aplicaciones de la Mecanización de la Vida Silvestre (MVS). Incluso las partículas más pequeñas pueden afectar negativamente a los procesos de fabricación avanzados.

Por lo tanto, se instalan filtros para eliminar partículas y proteger los equipos posteriores. Según el proceso, los elementos filtrantes pueden fabricarse con PTFE, PFA, polipropileno u otros materiales químicamente compatibles.

La capacidad de filtración se selecciona en función de los requisitos del proceso. Las aplicaciones de semiconductores pueden requerir una filtración extremadamente fina, mientras que las aplicaciones industriales menos exigentes pueden utilizar capacidades de filtración mayores.

También se debe controlar la caída de presión del filtro. A medida que se acumulan partículas, la presión diferencial a través del filtro aumenta. Un aumento significativo de la presión puede indicar que el filtro necesita ser reemplazado.

6. Sensores de presión y caudal
Un sistema de gestión de la demanda moderno depende en gran medida de sensores para monitorizar las condiciones de funcionamiento en tiempo real.

Los sensores de presión miden la presión en puntos críticos del sistema, lo que ayuda al controlador a detectar condiciones anormales como tuberías bloqueadas, problemas con la bomba o presión excesiva.

Los sensores de flujo proporcionan información sobre la tasa real de suministro de productos químicos. La comparación del flujo medido con el valor objetivo permite al sistema de control identificar desviaciones y ajustar la velocidad de la bomba o la posición de la válvula.

Otros posibles sensores incluyen sensores de temperatura, sensores de nivel de líquido, sensores de conductividad, sensores de concentración y detectores de fugas.

En la selección de sensores se deben tener en cuenta la compatibilidad química, la precisión, el tiempo de respuesta, el rango de temperatura y la estabilidad a largo plazo.

7. Calentamiento químico y control de la temperatura
Algunos productos químicos requieren un control preciso de la temperatura, ya que la viscosidad, la solubilidad, la presión de vapor y las características de reacción pueden variar significativamente con la temperatura.

Por lo tanto, un sistema de gestión de la energía (CDM) puede incluir calentadores, intercambiadores de calor, aislamiento térmico, sensores de temperatura y bucles de control.

Por ejemplo, aumentar la temperatura de un producto químico de alta viscosidad puede reducir su viscosidad y mejorar el rendimiento del bombeo. Sin embargo, un calentamiento excesivo puede provocar la degradación del producto químico o aumentar la generación de vapor.

Por lo tanto, el sistema de control de temperatura debe equilibrar los requisitos del proceso con la estabilidad química y la seguridad.

8. Tuberías, conductos y accesorios
Los tubos y racores conforman el recorrido físico del fluido dentro del CDM. Si bien estos componentes pueden parecer sencillos, influyen considerablemente en la fiabilidad y la pureza del sistema.

Se deben considerar cuidadosamente el acabado de la superficie interna, el material, la tecnología de conexión y la geometría.

Para sistemas químicos de alta pureza, se suelen utilizar tubos de PFA y PTFE debido a su excelente resistencia química. En ciertas aplicaciones, se puede emplear acero inoxidable de alta pureza cuando la resistencia mecánica y los requisitos específicos del proceso lo justifican.

Las conexiones deben minimizar las fugas y el volumen muerto. Un diseño deficiente de las tuberías puede crear zonas de estancamiento donde se acumulan residuos químicos, lo que aumenta la contaminación y las necesidades de mantenimiento.

9. Sistema de control y automatización
El sistema de control es el “cerebro” de un módulo moderno de suministro de productos químicos. Coordina bombas, válvulas, sensores, alarmas y dispositivos de seguridad.

Un controlador lógico programable (PLC) o un sistema de control industrial puede ejecutar secuencias predefinidas de suministro de productos químicos. Una secuencia típica puede incluir la inicialización del sistema, la verificación de la fuente, la apertura de la válvula, el arranque de la bomba, la estabilización de la presión, la verificación del flujo, el suministro de productos químicos, el lavado y el apagado.

El sistema de control compara continuamente las condiciones de funcionamiento reales con los límites predefinidos. Si la presión, el caudal, la temperatura o las fugas superan el rango permitido, el sistema puede generar una alarma o detener automáticamente el suministro de productos químicos.

Los sistemas de gestión de la construcción avanzados también pueden comunicarse con los sistemas de automatización de la fábrica mediante protocolos de comunicación industrial, lo que permite la monitorización centralizada y la recopilación de datos de producción.

10. Sistema de detección de fugas y seguridad
Debido a que muchos productos químicos utilizados en los procesos son corrosivos, tóxicos, inflamables o peligrosos por otros motivos, la seguridad es una parte esencial del diseño de la normativa CDM.

Los sensores de detección de fugas pueden instalarse dentro del gabinete o alrededor de los puntos de conexión críticos. Si se detecta una fuga, el sistema de control puede cerrar las válvulas automáticas y detener la bomba.

También se puede incorporar un sistema de contención secundaria para evitar que los productos químicos derramados se propaguen a los equipos o áreas de trabajo circundantes.

Las funciones de parada de emergencia proporcionan una capa adicional de protección. Los operadores o los sistemas de seguridad de las instalaciones pueden activar una parada de emergencia cuando se producen condiciones anormales.

El sistema CDM también puede integrar sistemas de ventilación, conexiones de escape, detección de productos químicos, alivio de presión y enclavamiento, según los requisitos del producto químico y de la instalación.

11. Mecanismo de funcionamiento de un MDL
El mecanismo de funcionamiento de un módulo de suministro de productos químicos generalmente se puede dividir en varias etapas.

Etapa 1: Suministro de productos químicos
El producto químico se conecta al CDM a través de la interfaz de origen designada. El sistema verifica el estado de la fuente y confirma que las válvulas y los sensores necesarios funcionan correctamente.

Etapa 2: Extracción química
La bomba comienza a extraer el producto químico de la fuente. Las válvulas automáticas establecen la trayectoria de flujo correcta, evitando al mismo tiempo el reflujo no deseado o la contaminación cruzada.

Etapa 3: Filtración
El producto químico pasa a través del sistema de filtración. Las partículas y los contaminantes no deseados se eliminan antes de que el producto químico llegue a los equipos sensibles posteriores.

Etapa 4: Regulación de la presión y el caudal
El sistema de control supervisa la presión y el caudal. Se ajusta la velocidad de la bomba o la apertura de la válvula para mantener las condiciones de suministro requeridas.

Etapa 5: Entrega del proceso
El producto químico acondicionado viaja a través de la tubería de distribución hasta la herramienta de proceso. La retroalimentación continua de los sensores garantiza que los parámetros de suministro se mantengan dentro del rango operativo especificado.

Etapa 6: Recirculación o purga
Algunas aplicaciones utilizan la recirculación de productos químicos para mantener la uniformidad y evitar el estancamiento. Tras el proceso de suministro, el sistema puede realizar una secuencia de lavado o purga para eliminar los productos químicos residuales de determinadas secciones.

Etapa 7: Apagado y verificación de seguridad
Una vez finalizada la entrega, las válvulas se cierran en una secuencia predefinida y la bomba se detiene. Antes de que el sistema entre en modo de espera, se comprueban la presión y la ausencia de fugas.

12. Por qué el diseño CDM es importante para la fabricación de semiconductores.
La fabricación de semiconductores impone requisitos especialmente exigentes a los sistemas de suministro de productos químicos. Los productos químicos utilizados en el proceso pueden influir directamente en la limpieza, el grabado, la deposición, la litografía y el tratamiento de la superficie de las obleas.

Pequeñas variaciones en la concentración química, el caudal, la presión o la temperatura pueden afectar la uniformidad del proceso. La contaminación por partículas también puede reducir el rendimiento.

En consecuencia, los fabricantes de semiconductores suelen hacer hincapié en materiales humectados de alta pureza, bajo volumen muerto, control preciso del flujo, automatización fiable, prevención de fugas y monitorización integral.

El sistema también debe facilitar el mantenimiento. Componentes como filtros, bombas, válvulas y contenedores de productos químicos deben poder reemplazarse sin generar contaminación innecesaria ni tiempos de inactividad prolongados en la producción.

13. Factores clave para seleccionar un CDM
Al seleccionar o diseñar un módulo de suministro de productos químicos, los ingenieros deben evaluar varios factores.

En primer lugar, debe confirmarse la compatibilidad química de cada componente en contacto con el fluido. En segundo lugar, el caudal y el rango de presión requeridos deben coincidir con los de la bomba y los componentes de control. En tercer lugar, deben determinarse los requisitos de filtración según la sensibilidad del proceso.

También debe tenerse en cuenta el nivel de automatización requerido. Un sistema industrial sencillo puede requerir controles manuales básicos, mientras que una planta de semiconductores puede necesitar un funcionamiento totalmente automatizado, monitorización remota, sistemas de seguridad y registro de datos.

Por último, en la evaluación se deben incluir los requisitos de mantenimiento, el espacio que ocupa, el entorno de instalación, las normas de seguridad y el coste operativo total.


Conclusión
Un módulo de suministro de productos químicos es mucho más que una simple unidad de transferencia de productos químicos. Es un sistema integrado que combina interfaces de suministro de productos químicos, bombas, válvulas, filtros, sensores, tuberías, control de temperatura, automatización y funciones de seguridad.

Su principio de funcionamiento fundamental consiste en transportar productos químicos desde una fuente controlada a través de un conducto de fluidos cuidadosamente diseñado, mientras se supervisan y regulan continuamente parámetros críticos como el caudal, la presión, la temperatura y la pureza.

Para aplicaciones de fabricación avanzada, un sistema de dosificación química bien diseñado puede mejorar la estabilidad del suministro de productos químicos, reducir los riesgos de contaminación, aumentar la repetibilidad del proceso, mejorar la seguridad del operario y reducir los residuos químicos.

A medida que la fabricación de semiconductores, la electrónica avanzada, la energía fotovoltaica y otras industrias de precisión continúan desarrollándose, los módulos de suministro de productos químicos requerirán cada vez más pureza, un control más preciso, mayor automatización y mayores medidas de seguridad. Por lo tanto, seleccionar los materiales, los componentes de manejo de fluidos, los sensores, las tecnologías de control y los sistemas de seguridad adecuados es fundamental para construir una infraestructura de suministro de productos químicos fiable y de alto rendimiento.
