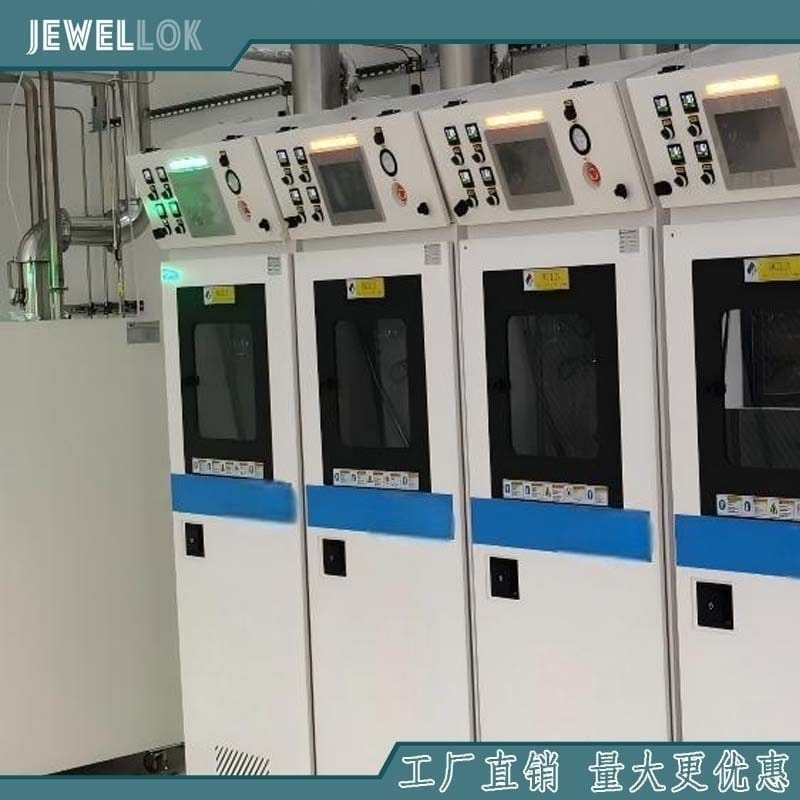

Gabinete personalizado para gases especiales para sistemas de suministro de gas de alta pureza

Gabinete personalizado para gases especiales para sistemas de suministro de gas de alta pureza

El suministro de gases de alta pureza es fundamental en la fabricación de semiconductores, la producción fotovoltaica, la fabricación de LED, MEMS, productos farmacéuticos, instrumentación analítica y otros procesos industriales avanzados. En estas aplicaciones, los gases de proceso deben suministrarse de forma segura, constante y con niveles de contaminación extremadamente bajos. Un armario de gases especiales diseñado a medida proporciona una solución de ingeniería para almacenar, controlar, monitorizar y suministrar gases peligrosos o de alta pureza, cumpliendo con los requisitos específicos del proceso.

A diferencia de los gabinetes de gas estándar, los sistemas personalizados se pueden configurar según el tipo de gas, la capacidad de los cilindros, los requisitos de presión, el caudal, la distribución de las instalaciones, el equipo de proceso, el nivel de automatización y los requisitos de seguridad. Cuando se diseñan adecuadamente, un gabinete de gas especial personalizado se convierte en un componente integral de un sistema de suministro de gas de alta pureza, en lugar de ser simplemente un contenedor para cilindros de gas.


¿Qué es un gabinete para gases especiales?
Un armario para gases especiales es un sistema cerrado de manipulación de gases diseñado para contener y controlar uno o más cilindros de gas y sus componentes de suministro asociados. Según la aplicación, el armario puede incorporar reguladores, válvulas, filtros, transmisores de presión, componentes neumáticos, controladores de flujo másico, sensores, conexiones de escape y sistemas de control basados ​​en PLC.

Para aplicaciones de alta pureza, el conducto interno de gas se diseña normalmente para minimizar la generación de partículas, la humedad, el oxígeno y la contaminación por hidrocarburos. Los componentes en contacto con el fluido pueden utilizar acero inoxidable de alta calidad, en particular acero inoxidable 316L, con el tratamiento superficial y el electropulido adecuados cuando sea necesario.

El gabinete también proporciona una capa adicional de seguridad. Si el proceso involucra gases tóxicos, corrosivos, inflamables, oxidantes o pirofóricos, el gabinete puede conectarse a un sistema de extracción de gases o de control de emisiones. La detección de gases, el apagado automático, el monitoreo de presión y las funciones de alarma pueden reducir aún más los riesgos operativos.

Por qué es importante la personalización
Cada aplicación de suministro de gases de alta pureza tiene requisitos operativos diferentes. Un armario diseñado para nitrógeno o argón puede tener requisitos muy distintos a los de uno que maneja gases de proceso corrosivos o tóxicos.

La personalización permite al fabricante del sistema seleccionar los componentes y la arquitectura adecuados en función de la aplicación. Entre los factores de diseño importantes se incluyen:

Tipo de gas y compatibilidad química
Tamaño y cantidad de cilindros
Presión de suministro y presión de entrega
Caudal de gas requerido
Especificación de pureza
Número de herramientas de proceso
Funcionamiento automático o manual
Dimensiones del armario y ubicación de instalación
Requisitos de escape
Requisitos de detección de gases
Protocolos de comunicación de las instalaciones
Requisitos de mantenimiento y sustitución de cilindros
Por ejemplo, una planta de fabricación de semiconductores podría requerir un armario de gas automático de doble cilindro que cambie de un cilindro vacío a uno lleno sin interrumpir el suministro de gas. Otra aplicación podría requerir múltiples fuentes de gas, control de presión independiente o válvulas de cierre de seguridad redundantes.

Un diseño personalizado permite abordar estos requisitos antes de que comience la fabricación del equipo.

Arquitectura del sistema de suministro de gas de alta pureza
Un armario típico para gases especiales consta de varias secciones funcionales.

La primera sección es la de la fuente de gas , donde los cilindros se instalan de forma segura y se conectan al colector de suministro de gas. Para un funcionamiento seguro, es fundamental contar con sistemas de sujeción y conexiones adecuados para los cilindros.

La segunda sección es la de regulación de gas . Los reguladores de alto rendimiento reducen la presión del cilindro a la presión de salida requerida. Según la aplicación, se puede utilizar regulación de una o dos etapas.

La tercera sección corresponde a la purificación y filtración . Los filtros de punto de uso o de nivel de gabinete ayudan a controlar las partículas y otros contaminantes. Para seleccionar el filtro, se debe considerar la compatibilidad con los gases, la caída de presión, la capacidad de flujo y la pureza requerida.

La cuarta sección es la de válvulas y control . Las válvulas neumáticas o eléctricas pueden proporcionar funciones de aislamiento automático, conmutación de gas, control de purga y cierre de emergencia.

Por último, el armario incluye sistemas de monitorización y seguridad. Sensores de presión, detectores de gas, dispositivos de monitorización de flujo, monitorización de gases de escape y controles PLC proporcionan información en tiempo real sobre el estado del sistema.

Materiales para aplicaciones de ultra alta pureza
La selección de materiales es una de las consideraciones más importantes en un sistema de suministro de gas de alta pureza.

El acero inoxidable 316L se utiliza ampliamente en componentes críticos en contacto con gases debido a su resistencia a la corrosión, su resistencia mecánica y su idoneidad para aplicaciones con gases de alta pureza. Para procesos exigentes en la fabricación de semiconductores, los componentes pueden especificarse con una composición de material controlada, procesos de fabricación especializados y superficies electropulidas.

El acabado de la superficie también es importante. Las superficies internas rugosas pueden crear puntos donde se acumulan contaminantes o partículas. Las superficies internas lisas y tratadas adecuadamente mejoran la limpieza y reducen las posibles fuentes de contaminación.

Las conexiones de gas pueden utilizar racores tipo VCR u otras tecnologías de conexión de alta integridad, según los requisitos del sistema. La correcta preparación de los tubos, la soldadura orbital, la limpieza y los procedimientos de montaje son esenciales para mantener la limpieza del sistema.

La compatibilidad de los materiales también debe evaluarse según el gas específico. Los gases corrosivos pueden atacar metales, sellos y polímeros inadecuados. Por lo tanto, el proceso de selección de materiales debe considerar la química, la concentración, la temperatura, la presión y las condiciones de operación del gas.

Cambio automático de gas
El sistema de conmutación automática de gases es una característica importante de muchos gabinetes de gases especiales hechos a medida.

Una configuración de doble cilindro generalmente consta de una fuente de gas primaria y una fuente de gas secundaria. Cuando el cilindro primario alcanza un umbral de presión predeterminado, el sistema de control puede iniciar un cambio controlado al cilindro secundario.

Esta arquitectura puede ayudar a mantener un suministro continuo de gas y reducir las interrupciones del proceso. También puede proporcionar una alarma que indique que el cilindro vacío necesita ser reemplazado.

Para operaciones de fabricación críticas, se puede incorporar redundancia adicional al diseño. La secuencia de conmutación exacta, los umbrales de presión, la configuración de las válvulas y la lógica de alarma deben determinarse de acuerdo con los requisitos de suministro de gas y la filosofía de seguridad de la instalación.

Control y monitorización basados ​​en PLC
Los modernos gabinetes para gases especiales utilizan cada vez más la automatización basada en PLC.

Un PLC puede monitorizar la presión, el estado de las válvulas, las señales de detección de gas, las condiciones de escape del armario, el estado de los cilindros y otros parámetros. También puede controlar válvulas neumáticas y ejecutar secuencias de funcionamiento predefinidas.

Un sistema de control típico puede incluir:

Controlador PLC
Interfaz hombre-máquina (HMI)
Transmisores de presión
Interfaces de detección de gases
Válvulas solenoides
Actuadores neumáticos
E/S digitales y analógicas
Circuitos de parada de emergencia
Alarmas audibles y visuales
Interfaces de comunicación
La interfaz hombre-máquina (HMI) puede mostrar información sobre el estado del sistema y las alarmas en tiempo real. Según la arquitectura de la instalación, el PLC puede comunicarse con un sistema de automatización de fábrica o de gestión de edificios mediante un protocolo de comunicación industrial adecuado.

La automatización también puede mejorar la eficiencia del mantenimiento. Las alarmas históricas y los datos operativos pueden ayudar a los técnicos a identificar comportamientos de presión anormales, problemas con las válvulas o problemas con el suministro de gas.

Características de seguridad
La seguridad es fundamental en el diseño de armarios para gases especiales.

El gabinete proporciona contención física alrededor de las bombonas de gas y los componentes de suministro de gas. Una conexión de escape permite eliminar continuamente el gas potencialmente peligroso del gabinete cuando la aplicación lo requiera.

Los sistemas de detección de gases pueden monitorear la atmósfera del gabinete para detectar fugas. Si se detecta una concentración anormal de gas, el sistema de control puede iniciar acciones de seguridad predefinidas, como el cierre de válvulas automáticas y la activación de una alarma.

Las funciones de parada de emergencia permiten aislar rápidamente la fuente de gas. Los dispositivos de alivio de presión, si se seleccionan e instalan correctamente, protegen los componentes de la presión excesiva.

En el caso de gases tóxicos, corrosivos, inflamables o pirofóricos, el diseño del gabinete debe integrarse con la infraestructura de seguridad general de la instalación, incluidos los sistemas de detección de gases, ventilación de extracción, parada de emergencia y mitigación de gases.

La configuración de seguridad exacta debe ser determinada por ingenieros cualificados y de acuerdo con los códigos, normas y requisitos del lugar de instalación aplicables.

Sistema de purga y evacuación
Un sistema de purga diseñado correctamente es esencial para muchas aplicaciones de gases de alta pureza.

Antes de introducir un gas de proceso, puede ser necesario evacuar y purgar las líneas de suministro de gas para reducir el aire residual, la humedad o el gas de proceso anterior. Según la aplicación, se puede utilizar un gas inerte, como el nitrógeno, como medio de purga.

Un gabinete personalizado puede incluir válvulas de purga dedicadas, conexiones de vacío y secuencias de purga automatizadas. Los ciclos de purga controlados por PLC pueden estandarizar los procedimientos operativos y reducir la dependencia del funcionamiento manual de las válvulas.

En aplicaciones que impliquen gases peligrosos, el sistema de purga debe diseñarse cuidadosamente para que el gas descargado se dirija a un sistema de escape o de reducción adecuado.

Prevención de fugas e integridad del sistema
Las fugas de gas son un problema crítico en los sistemas de gas de alta pureza. Incluso una pequeña fuga puede generar problemas de seguridad, reducir la pureza del gas o afectar la estabilidad del proceso.

Por lo tanto, son importantes las conexiones de alta integridad, las tuberías fabricadas correctamente, las válvulas adecuadas, los reguladores fiables y las tecnologías de sellado apropiadas.

El gabinete terminado puede someterse a pruebas de presión, pruebas de fugas, pruebas funcionales y otros procedimientos de control de calidad antes del envío. Los métodos de prueba deben seleccionarse de acuerdo con las especificaciones del sistema y el servicio de gas.

Para aplicaciones de ultra alta pureza, los fabricantes también deben controlar la limpieza del ensamblaje. Los componentes deben limpiarse, protegerse y embalarse adecuadamente para evitar la contaminación durante el transporte y la instalación.

Configuraciones de gabinetes personalizadas
Los armarios para gases especiales pueden diseñarse en diferentes configuraciones según los requisitos de producción.

Un armario para un solo cilindro es adecuado para aplicaciones en las que el suministro ininterrumpido de gas no es fundamental o en las que se acepta la sustitución frecuente de los cilindros.

Un armario de conmutación automática de doble cilindro es más apropiado para procesos continuos, ya que puede mantener la disponibilidad de gas durante el reemplazo del cilindro.

Para instalaciones de mayor tamaño, los sistemas multicilíndricos pueden dar soporte a la distribución centralizada de gas o a múltiples herramientas de proceso.

El armario puede diseñarse como una unidad compacta independiente o integrarse en una plataforma de distribución de gas más grande. Las dimensiones, las puertas de acceso, la disposición de los cilindros, los paneles de control y las ubicaciones de las conexiones pueden personalizarse según el diseño de la instalación.

Aplicación en la fabricación de semiconductores
La fabricación de semiconductores impone requisitos particularmente exigentes a los sistemas de suministro de gases. Los gases de proceso pueden utilizarse para la deposición, el grabado, la limpieza, el dopaje, la oxidación y otros procesos de fabricación.

La pureza del gas y la estabilidad del suministro pueden influir directamente en el rendimiento del proceso. La contaminación, las fluctuaciones de presión o un flujo de gas inestable pueden afectar al procesamiento y al rendimiento de las obleas.

Por lo tanto, se puede diseñar un gabinete de gases especiales a medida para proporcionar presión controlada, flujo de gas estable, conmutación de gas fiable, purga eficaz y monitorización integral.

El armario también puede integrarse con la infraestructura de las instalaciones de semiconductores, incluidos los sistemas de distribución de gas, los sistemas de extracción de humos, los equipos de control de gases y las plataformas de automatización de la fábrica.

Consideraciones de ingeniería y fabricación
Un proyecto exitoso de gabinetes para gases especiales hechos a medida debe comenzar con una especificación técnica detallada.

El equipo de ingeniería debe definir la lista de gases, las especificaciones de los cilindros, los rangos de presión, los requisitos de caudal, los materiales de las tuberías, las normas de conexión, la filosofía de control, las dimensiones del armario, los requisitos de escape y las funciones de seguridad.

Normalmente, antes de la fabricación se elabora un diagrama de procesos e instrumentación (P&ID). El P&ID ayuda a los ingenieros a verificar el recorrido del gas, la disposición de las válvulas, el control de presión, la secuencia de purga y las funciones de seguridad.

Tras la aprobación del diseño, los componentes pueden fabricarse y ensamblarse siguiendo procedimientos controlados. La fabricación de tuberías, la soldadura, la limpieza, la inspección, el cableado eléctrico, la programación del PLC y las pruebas finales deben realizarse siguiendo procedimientos de calidad documentados.

Las pruebas de aceptación en fábrica permiten verificar la integridad mecánica, la lógica de control, las alarmas, el funcionamiento de las válvulas, la monitorización de la presión y otras funciones específicas antes de la entrega.

Cómo elegir un fabricante de gabinetes para gases especiales a medida
Al seleccionar un fabricante, los compradores deben evaluar más que solo la carcasa del gabinete. El proveedor debe tener experiencia en el manejo de gases de alta pureza, tuberías de precisión, integración de válvulas, control de presión, automatización y sistemas de seguridad.

Los criterios de evaluación importantes incluyen:

Experiencia con sistemas de suministro de gas de alta pureza.
Conocimiento de la compatibilidad de gases y selección de materiales
Capacidad para fabricar armarios de gas a medida.
Control de calidad para soldadura y montaje
Capacidad de prueba de fugas y presión
Experiencia en la integración de PLC y HMI
Documentación y soporte para diagramas P&ID
Capacidad para integrar sistemas de detección de gases y de escape.
Soporte técnico postventa
Cumplimiento de las normas del proyecto aplicables
Un socio de ingeniería competente debería poder trabajar a partir de los requisitos del proceso del cliente, en lugar de simplemente ofrecer un modelo de armario fijo.


Conclusión
Un armario especial para gases de alta pureza, diseñado a medida para sistemas de suministro de gases, ofrece una solución integral para una distribución de gas segura, fiable y controlada. Gracias a la combinación de componentes de alta calidad en contacto con el gas, regulación precisa de la presión, control automático de válvulas, funciones de purga eficaces, monitorización del gas y automatización mediante PLC, el sistema se adapta a las necesidades específicas de los procesos de fabricación avanzados.

Para las fábricas de semiconductores y otras instalaciones de alta tecnología, la personalización es especialmente valiosa, ya que la pureza del gas, la fiabilidad del sistema, la seguridad y la continuidad del proceso están estrechamente relacionadas. Un gabinete bien diseñado puede garantizar un suministro de gas estable, a la vez que simplifica la operación, el mantenimiento y la integración con la infraestructura general de gestión de gas de la instalación.

La clave del éxito de un proyecto no reside simplemente en seleccionar un armario de gas con las dimensiones adecuadas. Se trata de desarrollar una arquitectura integral de suministro de gas basada en la química del gas, la presión, el caudal, la pureza, la seguridad, la automatización y los requisitos de la instalación. Con el enfoque de ingeniería y la calidad de fabricación adecuados, un armario de gas especial a medida puede convertirse en una base fiable para el suministro de gas de alta pureza y el control de procesos industriales modernos.
