¿Qué es una unidad centralizada de dispensación de productos químicos?
Una unidad centralizada de dispensación de productos químicos es un sistema integrado de manipulación de productos químicos diseñado para preparar y distribuir productos químicos de proceso desde una fuente de suministro central a múltiples equipos de fabricación de semiconductores.

Según la aplicación, el sistema puede manejar sustancias químicas como ácidos, bases, disolventes, oxidantes, productos químicos de limpieza y otros fluidos de proceso. Los materiales de construcción, la tecnología de filtración, la configuración de la bomba, la instrumentación y la arquitectura de control deben seleccionarse de acuerdo con las propiedades químicas y los requisitos del proceso de fabricación de semiconductores.

Una unidad de tratamiento de aguas residuales centralizada típica puede incluir:

Conexiones de entrada y suministro de productos químicos
Tanques de almacenamiento o amortiguación de productos químicos de alta pureza
bombas quimicas
Válvulas de ultra alta presión y válvulas de diafragma

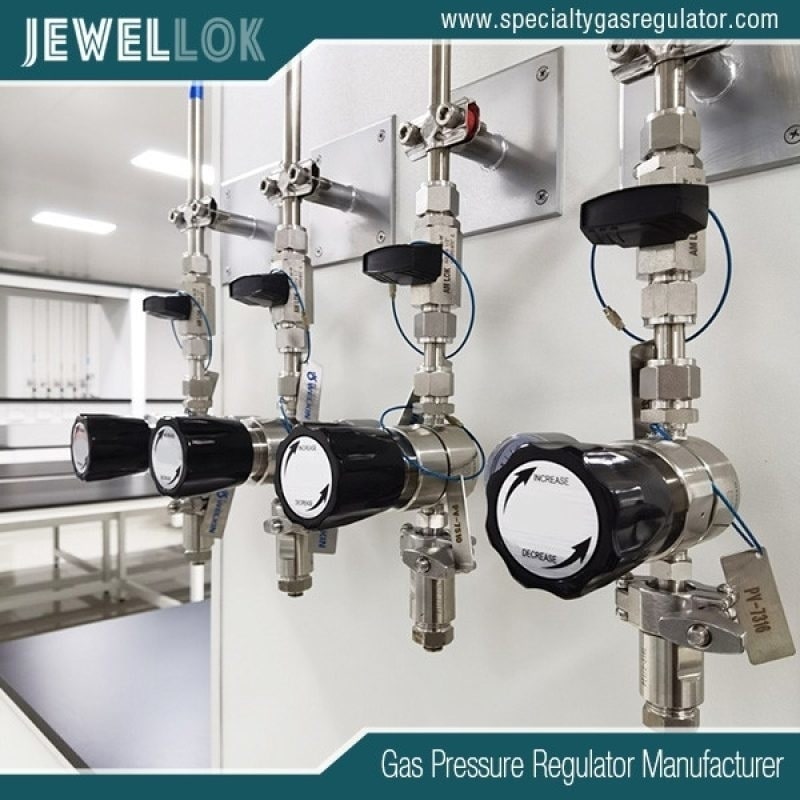

Reguladores de presión y válvulas de control
Filtros de alta pureza
Medidores de caudal y sensores de presión
Sensores de detección de fugas
Control de la concentración química o de la temperatura
Funciones automatizadas de drenaje y purga
Sistema de control basado en PLC
Interfaz de operación HMI
sistema de parada de emergencia
Contención secundaria
Interfaces de escape y ventilación
Por lo tanto, la CDU puede servir como interfaz central entre el sistema de suministro de productos químicos de la planta y las herramientas de procesamiento posteriores.

Por qué es importante la distribución centralizada de productos químicos
Las fábricas de semiconductores suelen operar con cientos de equipos de procesamiento, cada uno de los cuales requiere un control estricto del suministro de productos químicos. Una arquitectura descentralizada puede requerir múltiples armarios de productos químicos, bombas, filtros, sistemas de control y puntos de mantenimiento locales. A medida que aumenta el número de equipos de procesamiento, también aumenta la complejidad del sistema y los requisitos de mantenimiento.

Una unidad centralizada de dispensación de productos químicos ofrece una arquitectura diferente. Un único sistema diseñado para este fin puede dar servicio a múltiples puntos de proceso, manteniendo al mismo tiempo condiciones químicas controladas en toda la red de distribución.

Una de las principales ventajas es la consistencia en el suministro . Un sistema centralizado puede monitorear continuamente parámetros como la presión, el caudal, la temperatura y el estado del suministro de productos químicos. El control basado en PLC puede ajustar automáticamente las condiciones de operación para mantener los parámetros de proceso predefinidos.

Otra ventaja es la optimización del espacio . Centralizar los equipos de manipulación de productos químicos puede reducir la cantidad de equipos instalados alrededor de las herramientas de proceso individuales. Esto puede ser especialmente valioso en las instalaciones de semiconductores, donde el espacio en las salas blancas es costoso y está estrictamente controlado.

La centralización también puede simplificar el mantenimiento. Las bombas, los filtros, los instrumentos y los componentes de control se pueden organizar en áreas de servicio específicas, lo que permite a los técnicos realizar inspecciones o sustituciones sin interrumpir innecesariamente el funcionamiento de los equipos de proceso.

Diseño para el manejo de fluidos de alta pureza
La pureza química es uno de los aspectos más importantes a considerar al diseñar una unidad de distribución de semiconductores (CDU). La contaminación puede provenir de fuentes químicas, materiales de tuberías, válvulas, sellos, bombas, filtros, tramos muertos o procedimientos de mantenimiento inadecuados.

Para aplicaciones de alta pureza, los componentes en contacto con el fluido deben seleccionarse según su compatibilidad química y el nivel de pureza requerido. Los materiales comunes pueden incluir fluoropolímeros de alta pureza y aceros inoxidables resistentes a la corrosión, dependiendo de la composición química.

Para aplicaciones compatibles, el acero inoxidable 316L ofrece una excelente resistencia mecánica y a la corrosión. También se puede especificar un tratamiento superficial y un electropulido cuando el manejo de fluidos de alta pureza requiere una baja rugosidad superficial y una mayor resistencia a la acumulación de partículas.

Para productos químicos agresivos, se pueden considerar materiales fluoropoliméricos como PTFE, PFA o PVDF. La selección del material siempre debe basarse en la concentración química real, la temperatura, la presión, el tiempo de exposición y las condiciones del proceso, en lugar de simplemente elegir un material porque se usa comúnmente en sistemas de semiconductores.

La geometría interna de la unidad de decantación de carbón (CDU) es igualmente importante. Los ingenieros deben minimizar los tramos muertos innecesarios, las transiciones bruscas, las zonas de estancamiento y las secciones difíciles de limpiar. Los conductos de flujo suaves pueden ayudar a reducir la acumulación de partículas y mejorar la facilidad de limpieza del sistema.

Bombas y control de flujo
La bomba es uno de los componentes más importantes en una unidad centralizada de dosificación de productos químicos. Su función es proporcionar una transferencia estable de productos químicos y la presión suficiente para su distribución a los equipos de proceso posteriores.

Las distintas aplicaciones pueden requerir diferentes tecnologías de bombeo. Se pueden considerar bombas de diafragma neumáticas, bombas de accionamiento magnético, bombas encapsuladas u otras configuraciones de bombeo compatibles con productos químicos, según las propiedades del fluido y las características de flujo requeridas.

La selección de la bomba debe tener en cuenta lo siguiente:

Caudal requerido
Presión diferencial
Compatibilidad química
Temperatura
Sensibilidad a las partículas
Pulso
Vida útil de la bomba
Requisitos de mantenimiento
Nivel de limpieza requerido
El control del caudal se consigue normalmente mediante una combinación de control de la bomba, regulación de la presión, válvulas de control y medición del caudal.

Un sistema bien diseñado debe evitar fluctuaciones excesivas de presión cuando se inician o detienen simultáneamente varias herramientas de proceso. Por lo tanto, un dimensionamiento hidráulico adecuado y una lógica de control precisa son esenciales para mantener un suministro químico estable.

Filtración y control de partículas
La filtración es otra función crítica de una unidad de dispensación de productos químicos para semiconductores. Los productos químicos de proceso a menudo deben cumplir con estrictos requisitos de partículas, ya que estas pueden causar defectos durante el procesamiento de las obleas.

La unidad de decantación química (CDU) puede incorporar filtración en el punto de suministro, filtración por recirculación o filtración en el punto de uso, dependiendo de la arquitectura química y del proceso.

La selección de filtros implica más que elegir una clasificación nominal en micras. Los ingenieros deben evaluar:

Compatibilidad química
Material de la membrana del filtro
Eficiencia de retención de partículas
Caída de presión
Capacidad de flujo
Extraíbles
Vida útil del filtro
Procedimiento de reemplazo
Nivel de limpieza requerido
Un sistema centralizado también puede incorporar la monitorización de la presión diferencial en los filtros. Cuando la caída de presión supera un umbral predefinido, el sistema de control puede generar una alarma o una notificación de mantenimiento.

Automatización y monitorización basadas en PLC
Las modernas unidades de distribución de color centralizadas dependen cada vez más de la automatización basada en PLC para mejorar la fiabilidad y el control de procesos.

El PLC puede monitorizar señales procedentes de transmisores de presión, caudalímetros, sensores de nivel, sensores de temperatura, detectores de fugas, indicadores de estado de la bomba, sensores de posición de válvulas y otros dispositivos de campo.

Las funciones automatizadas típicas incluyen:

Monitoreo del suministro de productos químicos
Control de arranque y parada de la bomba
Regulación de presión
Monitoreo de flujo
Secuenciación automática de válvulas
Monitorización de la presión diferencial del filtro
Detección de fugas
Protección de bajo nivel
Parada de emergencia
gestión de alarmas
Registro de datos
Notificaciones de mantenimiento preventivo
Una interfaz hombre-máquina (HMI) puede proporcionar a los operadores información en tiempo real sobre el estado del sistema. Los parámetros importantes se pueden visualizar mediante gráficos de proceso, diagramas de tendencias, pantallas de alarma e indicadores de estado del equipo.

En instalaciones de semiconductores avanzadas, la CDU también puede integrarse con sistemas de monitorización a nivel de fábrica mediante protocolos de comunicación industrial adecuados. Esto permite incorporar información operativa y alarmas a la arquitectura general de gestión de equipos de la instalación.

Seguridad y prevención de fugas
La seguridad química debe incorporarse a la unidad de decantación química desde la fase de ingeniería inicial, en lugar de añadirse después de la instalación.

Una unidad de decantación centralizada debe proporcionar un sistema de contención secundaria adecuado para posibles fugas químicas. Los sensores de detección de fugas pueden identificar la acumulación anormal de líquido y activar alarmas o secuencias de parada automáticas.

Se puede diseñar un sistema de parada de emergencia para aislar las líneas de suministro de productos químicos, detener las bombas y cerrar las válvulas seleccionadas cuando se detectan condiciones críticas.

Los parámetros típicos de control de seguridad pueden incluir:

Fuga de sustancias químicas
Presión excesiva
Presión anormalmente baja
Fallo de la bomba
Nivel químico bajo
Alta temperatura
Errores de posición de la válvula
Pérdida de escape
Pérdida de control de potencia
La arquitectura de seguridad exacta depende de los riesgos químicos, los requisitos de las instalaciones, las normativas aplicables y el proceso de fabricación de semiconductores.

Recirculación y estabilidad química
Para ciertos productos químicos semiconductores, la recirculación puede mejorar la estabilidad del suministro. En lugar de permitir que el producto químico permanezca estancado en una línea de distribución, el sistema puede hacerlo circular continuamente a través de un circuito controlado.

La recirculación puede ayudar a mantener condiciones químicas uniformes y reducir los problemas relacionados con el estancamiento. Además, puede proporcionar una presión de suministro estable para múltiples puntos de uso posteriores.

Sin embargo, la recirculación no es un requisito universal. La arquitectura adecuada depende de las características químicas, el consumo del proceso, la pureza requerida, la sensibilidad a la temperatura y la distancia de distribución.

El diseño del circuito de circulación requiere una cuidadosa consideración del dimensionamiento de la bomba, el equilibrio de presión, la configuración de la línea de retorno, la filtración y el control de la temperatura.

Unidad de distribución de productos químicos centralizada frente a suministro de productos químicos en el punto de uso.
Tanto un sistema centralizado como un sistema descentralizado de punto de uso tienen sus propias ventajas.

Una unidad de destilación química centralizada suele ser una opción atractiva cuando una instalación cuenta con numerosos equipos de proceso que requieren productos químicos iguales o compatibles. Permite consolidar equipos y simplificar la gestión de productos químicos.

Una arquitectura de punto de uso puede ser más adecuada cuando las diferentes herramientas de proceso requieren condiciones químicas significativamente diferentes o cuando el aislamiento químico es particularmente importante.

Por lo tanto, el enfoque correcto viene determinado por la arquitectura del proceso de la fábrica, el consumo de productos químicos, la distribución de las instalaciones, los requisitos de seguridad y los planes de expansión futuros.

Para grandes instalaciones de semiconductores, también se puede considerar una arquitectura híbrida. El equipo central de suministro de productos químicos puede alimentar varias unidades de distribución de productos químicos independientes, mientras que las áreas de proceso individuales mantienen funciones dedicadas de dosificación y monitorización.

Mantenimiento y Confiabilidad
La fiabilidad es fundamental, ya que una interrupción en el suministro de productos químicos puede afectar a los equipos de producción y al rendimiento de las obleas.

Una unidad de tratamiento de aguas residuales centralizada debe diseñarse teniendo en cuenta la accesibilidad para el mantenimiento. Componentes como filtros, bombas, válvulas, sensores y módulos de control deben estar ubicados de manera que los técnicos puedan inspeccionarlos y reemplazarlos con eficiencia.

Cuando los requisitos de producción lo justifiquen, se pueden incorporar bombas redundantes o instrumentación crítica. Las válvulas de aislamiento permiten realizar el mantenimiento de componentes específicos sin interrumpir todo el sistema de distribución.

El mantenimiento preventivo también puede facilitarse mediante la monitorización con PLC. Por ejemplo, se pueden registrar las horas de funcionamiento de las bombas, la presión diferencial del filtro, los ciclos de las válvulas y el historial de alarmas para ayudar a los equipos de mantenimiento a identificar posibles problemas antes de que provoquen una parada inesperada.

Ingeniería de una unidad de distribución de semiconductores personalizada
Una unidad centralizada de dispensación de productos químicos no debe considerarse un armario de productos químicos estándar. Los sistemas de distribución de productos químicos para semiconductores normalmente requieren ingeniería personalizada basada en los requisitos del proceso del cliente.

Entre los elementos importantes para el diseño se incluyen:

Tipo químico y concentración
tasa de consumo de productos químicos
Número de herramientas de proceso
Caudal requerido
Presión de suministro y retorno
Temperatura de funcionamiento
Nivel de pureza requerido
Nivel de filtración requerido
Material de la tubería
Configuración de la válvula
Tecnología de bombas
Arquitectura de control
Requisitos de sala limpia
Requisitos de escape
Requerimientos de seguridad
Capacidad de expansión futura
En función de estos parámetros, los ingenieros pueden desarrollar el diagrama de tuberías e instrumentación (P&ID), la disposición de los equipos, la configuración de las tuberías, la lógica de control, la matriz de alarmas y la arquitectura eléctrica.


Conclusión
Una unidad centralizada de dispensación de productos químicos para sistemas de distribución de productos químicos para semiconductores ofrece un enfoque integrado para suministrar productos químicos de proceso de forma segura, constante y eficiente a múltiples equipos de fabricación. Al combinar componentes de manejo de fluidos de alta pureza, bombas, filtros, válvulas, sensores, automatización PLC, detección de fugas y funciones de seguridad, una unidad centralizada de dispensación de productos químicos puede convertirse en una parte importante de una infraestructura moderna de suministro de productos químicos para semiconductores.

Los factores más importantes no son simplemente la capacidad del equipo o el precio de compra inicial. La compatibilidad de los materiales, el control de la contaminación, la estabilidad hidráulica, la fiabilidad de la automatización, la accesibilidad para el mantenimiento, la seguridad y la escalabilidad del sistema influyen directamente en el rendimiento a largo plazo.

Para los fabricantes de semiconductores, una unidad de distribución de productos químicos (CDU) centralizada y bien diseñada puede reducir la complejidad del sistema a la vez que mejora la monitorización y la uniformidad en el suministro de productos químicos. Dado que los procesos de fabricación de semiconductores exigen cada vez un control más estricto y mayores niveles de limpieza, la tecnología de dosificación de productos químicos personalizada seguirá siendo un componente importante de los sistemas avanzados de distribución de productos químicos.
