¿Por qué los sistemas de suministro de gas para semiconductores requieren válvulas de diafragma de ultra alta pureza?

¿Por qué los sistemas de suministro de gas para semiconductores requieren válvulas de diafragma de ultra alta pureza?

La fabricación de semiconductores depende de un entorno de proceso extremadamente controlado. Desde la limpieza y deposición de obleas hasta el grabado, dopaje, oxidación y limpieza de la cámara, los procesos avanzados de semiconductores utilizan una amplia gama de gases especiales con estrictos requisitos de pureza, estabilidad de presión, control de flujo y prevención de la contaminación. En estas aplicaciones, incluso una cantidad mínima de contaminación no deseada puede afectar el rendimiento de las obleas, el desempeño de los dispositivos y la confiabilidad general de la producción.

El sistema de suministro de gas es, por lo tanto, uno de los componentes de infraestructura más críticos en una fábrica de semiconductores. Debe almacenar, regular, distribuir y controlar de forma segura los gases de proceso, manteniendo su pureza especificada a lo largo de todo el recorrido. Entre los numerosos componentes utilizados en un sistema de gas para semiconductores, la válvula es particularmente importante, ya que controla directamente el flujo de gas y constituye una fuente potencial de generación de partículas, desgasificación, fugas y contaminación cruzada.

Por este motivo, los sistemas de suministro de gas para semiconductores suelen requerir válvulas de diafragma de ultra alta pureza (UHP) en lugar de válvulas industriales convencionales. Diseñadas específicamente para aplicaciones exigentes de manejo de gases, las válvulas de diafragma UHP ofrecen una estanqueidad excepcional, baja generación de partículas, volumen muerto minimizado, resistencia a la corrosión y un aislamiento de gas fiable.

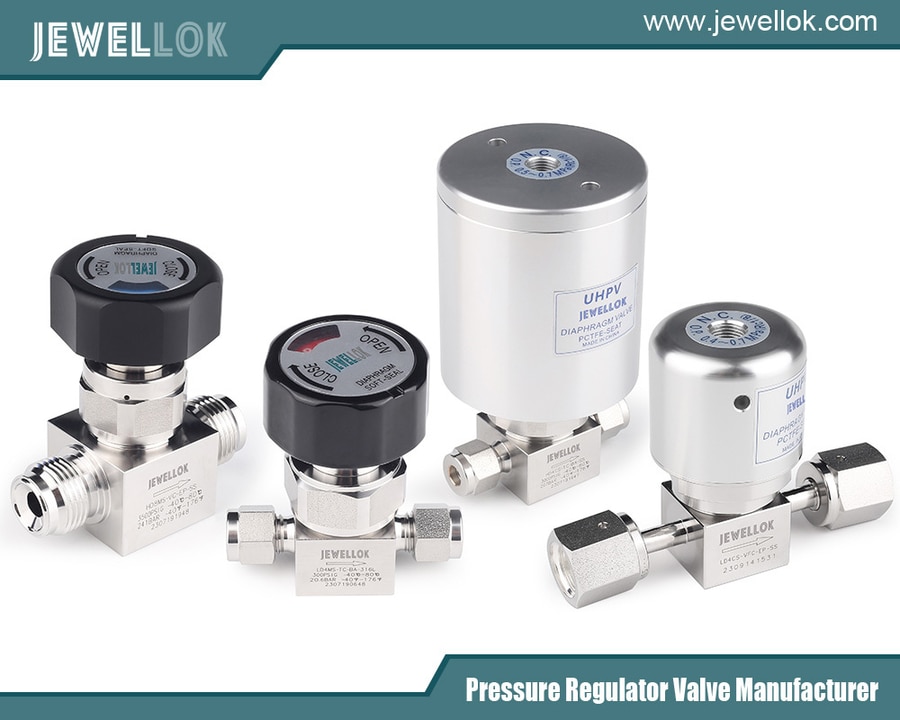

Válvulas para cilindros de gas de ultraalta pureza
1. El papel fundamental de las válvulas en el suministro de gas para semiconductores
Un sistema de suministro de gas para semiconductores generalmente consta de cilindros o fuentes de gas a granel, gabinetes de gas, reguladores de presión, filtros, colectores de válvulas, paneles de gas, tuberías, controladores de flujo másico y herramientas de proceso. Todos los componentes deben funcionar en conjunto para suministrar el gas correcto a la presión y el caudal requeridos.

Las válvulas se instalan en varios puntos del sistema. Pueden utilizarse para:

aislamiento de la fuente de gas
Control y regulación de la presión
Operaciones de purga
Cambio de gas
Apagado de emergencia
Distribución de gases de proceso
secuenciación automática
Aislamiento de mantenimiento
Debido a que las válvulas se abren y cierran repetidamente durante la producción, están sometidas a constantes exigencias mecánicas y químicas. Una válvula mal diseñada puede convertirse en una fuente de contaminación o crear una vía de fuga que comprometa todo el sistema de suministro de gas.

Las válvulas de diafragma UHP solucionan muchos de estos problemas gracias a una construcción especializada en la que un diafragma metálico flexible separa el gas del proceso del mecanismo de funcionamiento de la válvula. Este diseño resulta especialmente valioso al manipular gases sensibles utilizados en la industria de los semiconductores.

2. ¿Por qué las válvulas convencionales no son suficientes?
Las válvulas industriales convencionales suelen diseñarse en función de requisitos generales como la durabilidad, la rentabilidad y el manejo de productos químicos o gases. La fabricación de semiconductores exige un nivel de rendimiento mucho mayor.

Una de las principales preocupaciones es la contaminación interna. Las estructuras de válvulas convencionales pueden contener componentes móviles, cavidades, sellos, lubricantes o materiales que pueden introducir partículas y sustancias volátiles en el flujo de gas.

Otro problema es el volumen muerto. Las cavidades internas pueden atrapar gases residuales, humedad o contaminantes. Cuando la válvula cambia entre gases de proceso y gases de purga, estos materiales atrapados pueden liberarse en la corriente de gas.

Las fugas constituyen otro problema crítico. Los gases semiconductores pueden contener sustancias tóxicas, corrosivas, pirofóricas, oxidantes o peligrosas. Incluso una fuga externa muy pequeña puede generar un riesgo significativo para la seguridad, mientras que una fuga interna puede provocar una mezcla de gases no deseada.

Las válvulas de diafragma UHP están diseñadas específicamente para minimizar estos riesgos.

3. Tecnología de diafragmas metálicos para aplicaciones de ultra alta presión (UHP)
La característica distintiva de una válvula de diafragma de ultra alta presión (UHP) es su diafragma metálico. En lugar de depender de un sistema de empaquetadura de vástago tradicional para aislar el gas del proceso, el diafragma forma una barrera entre el gas y el actuador de la válvula.

Esta configuración ofrece varias ventajas.

En primer lugar, el gas del proceso normalmente no entra en contacto con el vástago de la válvula ni con el mecanismo del actuador. Esto reduce considerablemente la posibilidad de que lubricantes, partículas o contaminantes mecánicos entren en la corriente de gas.

En segundo lugar, el diafragma proporciona un cierre hermético de gran fiabilidad. Si se diseña y fabrica correctamente, la válvula puede alcanzar índices de fuga interna y externa extremadamente bajos.

En tercer lugar, el diseño del diafragma puede reducir la cantidad de componentes internos móviles expuestos al entorno del proceso. Esto es especialmente importante para gases corrosivos y reactivos.

Para aplicaciones de semiconductores, los materiales y la geometría del diafragma deben seleccionarse cuidadosamente en función de la presión, la temperatura, la composición química del gas, los requisitos del ciclo y la vida útil prevista.

4. Los materiales de ultra alta pureza son esenciales.
La selección de materiales es una de las consideraciones más importantes al diseñar un sistema de suministro de gas para semiconductores. Incluso el acero inoxidable de alta calidad no es automáticamente adecuado para aplicaciones de ultra alta presión (UHP).

Muchos sistemas de gas para semiconductores utilizan acero inoxidable 316L de alta calidad debido a su resistencia a la corrosión, su resistencia mecánica y su compatibilidad con aplicaciones de gases de alta pureza. Sin embargo, la calidad de fabricación del material es igualmente importante.

Las válvulas UHP pueden utilizar acero inoxidable especialmente procesado, fabricado con estrictos controles de composición, inclusiones, estado de la superficie y limpieza. Para aplicaciones exigentes, se pueden especificar tecnologías avanzadas de procesamiento de materiales, como la fusión y refundición al vacío, para mejorar la uniformidad del material.

Las superficies internas en contacto con el agua también reciben un tratamiento minucioso. El electropulido se utiliza ampliamente para obtener superficies internas lisas y limpias con menor rugosidad. Una superficie más lisa ayuda a minimizar la retención de partículas, facilita la limpieza y reduce los puntos donde se podría acumular humedad o contaminantes.

5. Control de partículas y prevención de la contaminación
La contaminación por partículas es una de las preocupaciones más graves en la fabricación de semiconductores. Los dispositivos semiconductores modernos contienen estructuras extremadamente pequeñas, lo que significa que las partículas que pueden parecer insignificantes en las aplicaciones industriales convencionales pueden convertirse en defectos importantes en una oblea.

Cada componente del circuito de suministro de gas puede potencialmente aportar partículas debido a la corrosión, el desgaste mecánico, un acabado superficial deficiente o un montaje incorrecto.

Las válvulas de diafragma UHP están diseñadas para minimizar estos riesgos mediante:

Construcción interna de bajo contenido de partículas
Superficies lisas electropulidas
Volumen muerto interno reducido
Materiales metálicos de alta calidad.
Entornos de ensamblaje controlados
procesos de fabricación limpios
Movimiento fiable del diafragma
Menor fricción entre los componentes del proceso
El objetivo no es simplemente fabricar una válvula que funcione mecánicamente. El objetivo es garantizar que la válvula no comprometa la pureza del gas que fluye a través de ella.

6. Estanqueidad y seguridad del proceso
Las fábricas de semiconductores suelen utilizar gases que requieren un control estricto. Algunos ejemplos son los gases especiales que se utilizan en el grabado, la deposición, el dopaje, la limpieza y el acondicionamiento de las cámaras.

Por lo tanto, una válvula de suministro de gas requiere un sellado externo excelente. Las fugas pueden provocar la contaminación del producto, daños en los equipos, exposición ambiental o graves incidentes de seguridad.

Las válvulas de diafragma UHP están diseñadas para proporcionar un límite de contención metal-metal o a base de metal de alta fiabilidad. Con una fabricación y pruebas adecuadas, pueden lograr un rendimiento de fuga extremadamente bajo.

Los fabricantes de válvulas pueden realizar pruebas de fugas de helio, pruebas de presión, pruebas de fugas en el asiento y pruebas de ciclo funcional para verificar su rendimiento.

En los sistemas de gas automatizados, la actuación fiable de las válvulas es igualmente importante. Una válvula debe abrirse y cerrarse de forma consistente según la señal de control, sin atascarse, sin retrasos excesivos ni cierres incompletos.

7. Un bajo volumen muerto mejora la pureza del gas.
El volumen muerto se refiere a las áreas dentro de un componente gaseoso donde el gas de proceso puede quedar atrapado. En las aplicaciones de semiconductores, minimizar el volumen muerto es particularmente importante porque el gas residual puede permanecer en el sistema después de una etapa del proceso.

Por ejemplo, si un panel de gas cambia de un gas especial a otro, el gas atrapado en las cavidades internas puede mezclarse con el gas entrante. Incluso después de la purga, un volumen muerto excesivo puede aumentar el tiempo de purga y el consumo de gas.

Las válvulas de diafragma UHP se pueden diseñar con conductos internos compactos y cavidades minimizadas. Esto permite una purga más eficaz y un intercambio de gases más rápido.

El bajo volumen muerto también contribuye a un control más preciso del gas de proceso, especialmente en sistemas donde la composición del gas debe cambiar rápidamente entre las diferentes etapas del proceso.

8. Compatibilidad con gases corrosivos y reactivos
Los procesos de fabricación de semiconductores utilizan gases con características químicas muy diversas. Algunos son corrosivos, mientras que otros pueden reaccionar con la humedad, los metales o los materiales orgánicos.

Por lo tanto, los materiales de las válvulas deben seleccionarse en función de la composición química específica del gas.

El acero inoxidable 316L se utiliza habitualmente en numerosas aplicaciones de gas de ultra alta presión (UHP), mientras que en entornos especialmente agresivos pueden requerirse aleaciones o tratamientos superficiales específicos. El material del diafragma, el cuerpo de la válvula, las juntas y demás componentes en contacto con el fluido deben evaluarse como parte de la estrategia integral de compatibilidad de materiales.

Una válvula que funciona bien con un gas puede no ser adecuada para otro. Por lo tanto, los ingenieros deben evaluar la compatibilidad del gas, la temperatura, la presión, la concentración, la frecuencia del ciclo y los requisitos de limpieza antes de seleccionar una válvula.

9. Presión y estabilidad del flujo
Los equipos para el procesamiento de semiconductores suelen requerir una presión y un flujo de gas muy estables. Las variaciones en el suministro de gas pueden afectar la uniformidad del proceso y, en última instancia, la calidad de las obleas.

Si bien una válvula de diafragma no es necesariamente el dispositivo principal de control de flujo, su capacidad para proporcionar características de apertura y cierre repetibles es esencial para el rendimiento del sistema.

En combinación con reguladores de presión, controladores de flujo másico, sensores y sistemas de control automatizados, las válvulas de diafragma de ultra alta presión (UHP) constituyen una parte importante de la arquitectura general de control de gas.

Por lo tanto, la velocidad de accionamiento, la repetibilidad, las características Cv y la presión nominal de la válvula deben ajustarse a los requisitos del proceso específico.

10. Automatización y sistemas inteligentes de suministro de gas
Los sistemas modernos de suministro de gas para semiconductores están cada vez más automatizados. Los armarios y paneles de gas pueden utilizar válvulas neumáticas, sensores electrónicos, controladores programables y sistemas de seguridad automatizados.

Las válvulas de diafragma de ultra alta presión (UHP) son muy adecuadas para estos sistemas porque se pueden configurar para su funcionamiento automático.

Por ejemplo, un panel de gas automatizado puede utilizar válvulas para controlar:

aislamiento de cilindros de gas
Suministro de gas de proceso
Suministro de gas de purga
Operaciones de ventilación
Evacuación por vacío
Apagado de emergencia
Cambio de fuente de gas
La automatización mejora la consistencia y reduce la necesidad de intervención manual. Sin embargo, los sistemas automatizados también requieren válvulas con una vida útil predecible y un rendimiento de activación o retroalimentación fiable.

11. La limpieza y la calidad de fabricación son importantes.
El rendimiento de una válvula de diafragma de ultra alta presión (UHP) depende no solo de su diseño, sino también de cómo se fabrica y se limpia.

Los componentes utilizados en los sistemas de suministro de gas para semiconductores se fabrican normalmente en condiciones controladas. Tras el mecanizado, el tratamiento superficial, la limpieza, el montaje y las pruebas, la válvula debe protegerse de la contaminación durante el embalaje y el transporte.

Los controles de calidad en la fabricación pueden incluir inspección dimensional, medición de la rugosidad de la superficie, verificación de la limpieza, prueba de fugas de helio, prueba de presión y prueba funcional.

Para los clientes del sector de los semiconductores, la documentación también es importante. Los certificados de materiales, los registros de inspección, los resultados de las pruebas de fugas y la información de trazabilidad pueden ayudar a los ingenieros a verificar que los componentes cumplen con las especificaciones del proyecto.

12. Selección de la válvula de diafragma UHP adecuada
Al seleccionar una válvula de diafragma de ultra alta presión (UHP), los ingenieros deben considerar más que el tamaño de la conexión y la presión nominal.

Los parámetros importantes incluyen:

Tipo de gas y compatibilidad química
Presión de trabajo
Rango de temperatura
Requisitos de flujo
Válvula CV
Volumen interno
Especificaciones de fugas externas y de asiento
La clase de material
Acabado de la superficie
Tipo de conexión
Método de actuación
Ciclos de vida
Estándar de limpieza
Entorno de instalación
Certificaciones y documentación requeridas
Las tecnologías de conexión, como los racores tipo VCR, se utilizan habitualmente en sistemas de gas de alta pureza porque proporcionan conexiones selladas con metal fiables y cumplen con los estrictos requisitos de estanqueidad.

La válvula también debe evaluarse como parte del sistema completo de suministro de gas, en lugar de como un componente aislado.

13. Aplicaciones en la fabricación de semiconductores
Las válvulas de diafragma UHP tienen una amplia aplicación en los procesos de fabricación de semiconductores.

En los sistemas de deposición, ayudan a controlar el suministro de gases precursores y de proceso. En los sistemas de grabado, se pueden utilizar para gases corrosivos y reactivos. En las aplicaciones de limpieza de cámaras, facilitan el aislamiento y la conmutación precisos de gases.

También se utilizan comúnmente en:

Gabinetes de gas
Paneles de suministro de gas
Cajas múltiples de válvulas
Sistemas de distribución de gas a granel
Sistemas de gases especiales
Paneles de gas de proceso
Instalaciones para la fabricación de semiconductores
Fabricación de LED
Producción de células solares
Fabricación de MEMS
Producción de electrónica avanzada
A medida que las geometrías de los semiconductores se vuelven más pequeñas y los requisitos de los procesos más exigentes, la importancia del control de la contaminación y la estabilidad del suministro de gas sigue aumentando.


Fabricantes de accesorios de ultra alta pureza en China
Conclusión
Las válvulas de diafragma de ultra alta pureza son un componente fundamental de los sistemas fiables de suministro de gases para semiconductores. Su construcción con diafragma metálico, su bajo volumen muerto, su alta estanqueidad, su resistencia a la corrosión, su acabado superficial controlado y su baja generación de partículas las hacen especialmente adecuadas para aplicaciones exigentes en la industria de los semiconductores.

La válvula es mucho más que un simple interruptor de encendido/apagado. Representa parte del sistema de control de contaminación entre la fuente de gas y la cámara de proceso. Una válvula de diafragma UHP diseñada adecuadamente puede ayudar a mantener la pureza del gas, mejorar la estabilidad del proceso, reducir los riesgos de fugas y garantizar un suministro de gas automatizado y fiable.

Para los fabricantes de semiconductores y los integradores de sistemas de gas, la selección de válvulas debe basarse en la aplicación completa y no solo en el precio. Deben considerarse la calidad del material, el tratamiento superficial, el rendimiento en cuanto a fugas, el volumen interno, la compatibilidad con los gases, la fiabilidad de la actuación, la limpieza de la fabricación y la trazabilidad.

A medida que la fabricación de semiconductores avanza hacia nodos de proceso cada vez más avanzados y aplicaciones de gases especiales más complejas, las válvulas de diafragma UHP de alto rendimiento seguirán siendo una tecnología esencial para mantener la pureza, la seguridad y la precisión que requieren los sistemas modernos de suministro de gases para semiconductores.
