Sistema de suministro de productos químicos para semiconductores: Guía completa de compra

Sistema de suministro de productos químicos para semiconductores: Guía completa de compra

Un sistema de suministro de productos químicos para semiconductores es un componente de infraestructura fundamental que se utiliza para almacenar, transferir, regular, dispensar y monitorizar los productos químicos de proceso durante la fabricación de semiconductores. A medida que las obleas se vuelven más pequeñas y las tecnologías de proceso avanzadas exigen un control más estricto, el rendimiento del suministro de productos químicos influye directamente en el rendimiento de las obleas, la fiabilidad de los equipos, el control de la contaminación y la eficiencia de la producción.

A diferencia de los equipos convencionales para el manejo de productos químicos industriales, los sistemas de suministro de productos químicos para semiconductores deben operar con niveles extremadamente altos de limpieza, repetibilidad, compatibilidad química y seguridad. Según la aplicación, el sistema puede manejar ácidos corrosivos, disolventes, oxidantes, productos químicos alcalinos, materiales relacionados con fotorresistencias u otros productos químicos especiales utilizados en la limpieza, el grabado, la deposición, la litografía y el empaquetado de obleas.

Para las fábricas de semiconductores, los fabricantes de equipos y los proveedores de productos químicos, elegir el sistema de suministro químico adecuado requiere más que comparar precio y capacidad de flujo. Los compradores deben evaluar los materiales de construcción, los requisitos de pureza, la tecnología de bombeo, la filtración, el control de presión, la detección de fugas, la automatización, los requisitos de mantenimiento y las capacidades de ingeniería del proveedor.

Esta guía de compra completa explica los principales factores a tener en cuenta al adquirir un sistema de suministro de productos químicos para semiconductores y proporciona un marco práctico para seleccionar la solución adecuada.

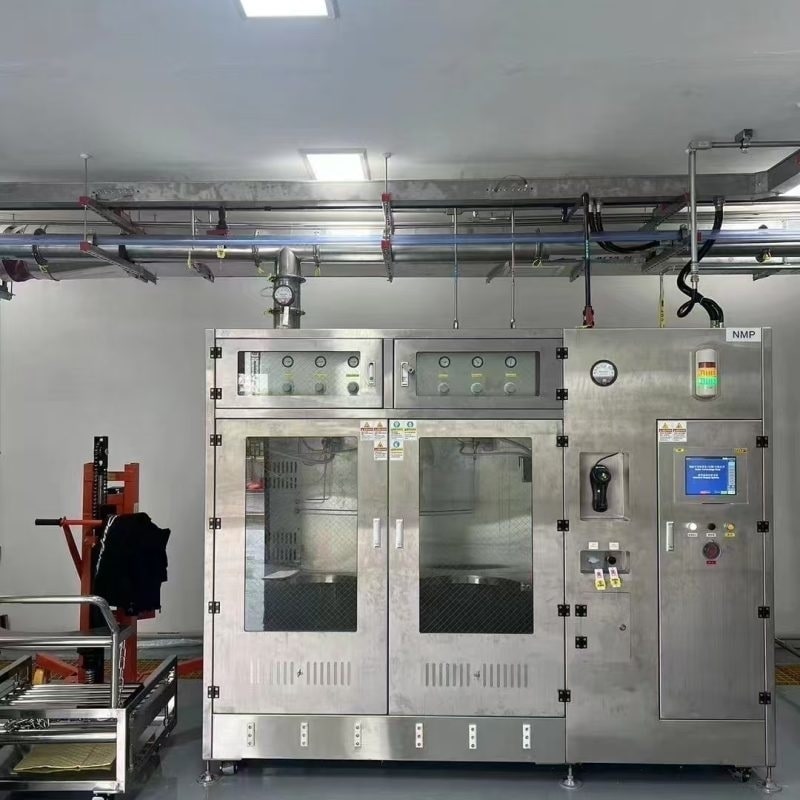

Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
1. ¿Qué es un sistema de suministro químico de semiconductores?
Un sistema de suministro de productos químicos para semiconductores es una plataforma integrada de manejo de fluidos diseñada para suministrar productos químicos de proceso desde contenedores de almacenamiento o suministro a granel hasta equipos de fabricación de semiconductores a caudales, presiones, temperaturas y concentraciones controladas.

Un sistema típico puede incluir:

Contenedores de almacenamiento de productos químicos o tanques de uso diario
bombas quimicas
Reguladores de presión
Válvulas neumáticas o de accionamiento eléctrico
Tubos y racores de alta pureza
Filtros y componentes para el control de partículas
Medidores de flujo
Sensores de Presión:
Sensores de nivel
Dispositivos de detección de fugas
Unidades dispensadoras de productos químicos
Armarios de control y sistemas PLC
Enclavamientos de seguridad
Conexiones de escape y ventilación
El sistema puede configurarse como una plataforma manual, semiautomática o totalmente automática. Los sistemas avanzados pueden integrarse con los sistemas de automatización de fábrica y los equipos de proceso para proporcionar monitorización en tiempo real, alarmas, gestión de recetas y trazabilidad.

El objetivo no es simplemente trasladar productos químicos del punto A al punto B. El sistema debe suministrar el producto químico requerido con una contaminación mínima, parámetros de proceso estables y una repetibilidad fiable.

2. Por qué es importante la selección del sistema de administración de productos químicos
El suministro de productos químicos está estrechamente relacionado con la estabilidad del proceso de fabricación de semiconductores. Incluso pequeñas variaciones en el caudal, la presión, la concentración, la temperatura o la pureza química pueden afectar los resultados del proceso.

Por ejemplo, la contaminación introducida por materiales de contacto inadecuados puede generar partículas o impurezas metálicas. Una presión mal controlada puede provocar una dosificación inestable. Una selección incorrecta de la válvula puede aumentar el volumen muerto o generar problemas de compatibilidad química. Una filtración inadecuada puede permitir que las partículas lleguen a los equipos de procesamiento posteriores.

Por lo tanto, la decisión de compra debe tener en cuenta la ruta química completa en lugar de los componentes individuales.

Un sistema bien diseñado puede proporcionar:

Suministro químico constante
Repetibilidad del proceso mejorada
Menor riesgo de contaminación
Reducción de residuos químicos
Mayor seguridad para el operador
Mantenimiento preventivo más sencillo
Mejora del tiempo de actividad del equipo
Mejor integración con la automatización de la fábrica
3. Primero, determine las características químicas.
El primer paso para adquirir un sistema de suministro de productos químicos para semiconductores es identificar los productos químicos exactos que el sistema procesará.

Los distintos productos químicos tienen requisitos de compatibilidad muy diferentes. Antes de seleccionar bombas, válvulas, tuberías, sellos, filtros y tanques, los compradores deben proporcionar al proveedor información química como:

Nombre químico y concentración
Rango de temperatura
Viscosidad
Presión de vapor
Corrosividad
Características oxidantes
Toxicidad y clasificación de peligrosidad
Grado de pureza requerido
Caudal requerido
Presión de trabajo
Volumen de entrega requerido
Los materiales que funcionan bien con un producto químico pueden tener un rendimiento deficiente con otro. Para aplicaciones con productos químicos corrosivos, los componentes en contacto con el fluido pueden requerir materiales como PFA, PTFE, PVDF, PP de alta pureza o materiales especializados a base de fluoropolímeros.

Para aplicaciones de alta pureza, la selección del material también debe tener en cuenta los extractables, la generación de partículas, el acabado superficial y la compatibilidad química durante la vida útil prevista.

4. Evaluar la pureza y el control de la contaminación.
La pureza es uno de los criterios de compra más importantes para los sistemas de suministro de productos químicos para semiconductores.

Los procesos modernos de fabricación de semiconductores pueden ser extremadamente sensibles a partículas, contaminación metálica, contaminación orgánica y otras impurezas. Por lo tanto, el sistema de suministro debe minimizar la contaminación a lo largo de todo el recorrido del fluido.

Los compradores deben examinar:

Materiales mojados
Todos los componentes en contacto con el fluido deben ser químicamente compatibles y adecuados para el nivel de pureza requerido.

Acabado de la superficie
Las superficies internas lisas pueden ayudar a reducir la acumulación de partículas y mejorar la facilidad de limpieza.

Volumen muerto
Las válvulas, los racores, los colectores y otros componentes con tramos muertos innecesarios pueden aumentar el riesgo de retención de productos químicos o de contaminación.

Filtración
El sistema debe proporcionar una filtración adecuada a los requisitos químicos y del proceso. La selección del filtro debe tener en cuenta el material de la membrana, el tamaño de los poros, la capacidad de flujo, la caída de presión, la compatibilidad química y los procedimientos de reemplazo.

Limpieza del montaje
Los procedimientos de limpieza, embalaje, instalación y manipulación de los componentes también son importantes. Un componente de alta calidad puede contaminarse si no se limpia o ensambla correctamente.

5. Elija la tecnología de bombeo adecuada.
La bomba es uno de los componentes más importantes en un sistema de suministro de productos químicos, ya que influye directamente en la estabilidad del flujo, la presión, la compatibilidad química y los requisitos de mantenimiento.

Entre las tecnologías más comunes se incluyen las bombas neumáticas de diafragma, las bombas de fuelle, las bombas de accionamiento magnético y otras bombas químicas especializadas.

Al comparar bombas, los compradores deben evaluar:

Rango de flujo
Capacidad de presión
Pulso
Compatibilidad química
Generación de partículas
Materiales húmedos
Diseño de sello
Intervalo de mantenimiento
Capacidad de funcionamiento en seco
Características de autocebado
Precisión de control
Para aplicaciones de semiconductores de alta pureza, minimizar la contaminación y eliminar posibles vías de fuga es fundamental. Por lo tanto, la tecnología de bombeo debe seleccionarse en función de las características químicas y los requisitos del proceso, en lugar de basarse únicamente en la capacidad máxima de flujo.

6. Preste atención a las válvulas y los componentes de fluidos.
Las válvulas controlan el aislamiento químico, el enrutamiento, la presión y la dosificación. Debido a que están expuestas repetidamente a los productos químicos del proceso, su diseño puede afectar significativamente la fiabilidad del sistema.

Según la aplicación, un sistema de suministro de productos químicos puede utilizar válvulas de diafragma, válvulas selladas con fuelle, válvulas neumáticas, válvulas de retención, reguladores de presión y válvulas de control de flujo.

Los criterios de compra importantes incluyen:

Compatibilidad química
Volumen interno
Cv o capacidad de flujo
Rendimiento de fugas
Método de actuación
Ciclos de vida
Response time
Compatibilidad de materiales
Tipo de conexión
Nivel de limpieza
En aplicaciones de semiconductores, minimizar el volumen muerto y evitar fugas externas son aspectos especialmente importantes. Los diseños basados ​​en diafragmas se consideran una opción común cuando se requiere un alto nivel de limpieza y aislamiento.

La tecnología de conexión también debe seleccionarse cuidadosamente. Según el diseño del sistema, las opciones pueden incluir conexiones de fluoropolímero de alta pureza, conexiones de compresión o accesorios especializados de alta pureza.

7. Considere el control de presión y flujo.
Una presión y un caudal estables son esenciales para una dosificación química repetible.

Un sistema de suministro de productos químicos puede incorporar reguladores de presión, sensores de presión, caudalímetros, válvulas de control y control de la velocidad de la bomba para mantener condiciones de funcionamiento estables.

Al evaluar un sistema, los compradores deben preguntarse:

¿Cuál es la presión normal de funcionamiento?
¿Cuál es la presión máxima?
¿Cuál es el rango de caudal requerido?
¿Con qué precisión se puede controlar el flujo?
¿Con qué rapidez puede responder el sistema a los cambios de presión?
¿Cómo se detectan las condiciones de presión anormales?
¿Qué ocurre si los equipos posteriores dejan de recibir productos químicos repentinamente?
Un sistema con una alta capacidad de flujo máximo no es necesariamente mejor. Los procesos de semiconductores a menudo requieren un control preciso del flujo bajo, por lo que la relación de reducción y la repetibilidad son tan importantes como la capacidad máxima.

8. Requisitos del sistema de automatización y control
La automatización puede mejorar significativamente la uniformidad en el suministro de productos químicos y la seguridad operativa.

Un sistema moderno de suministro de productos químicos para semiconductores puede utilizar control PLC, interfaces HMI, monitorización de presión y caudal, secuenciación automática de válvulas, gestión de alarmas e interfaces de comunicación.

Entre las funciones de automatización importantes se incluyen:

Transferencia química automática
Control automático de presión
Monitoreo de flujo
Monitoreo del nivel del tanque
Detección de fugas
Monitoreo del estado de la bomba
Monitorización de la presión diferencial del filtro
Alarmas de bajo nivel
Alarmas de alta presión
Parada de emergencia
Alertas de mantenimiento preventivo
Registro de datos
En el caso de grandes fábricas, también puede ser necesaria la integración con sistemas de monitorización y ejecución de la fabricación a nivel de fábrica.

Los compradores deberían definir los requisitos de comunicación al inicio del proyecto, en lugar de considerar la automatización como algo secundario.

9. Las medidas de seguridad son esenciales.
Los productos químicos para semiconductores pueden presentar graves riesgos químicos, de presión y medioambientales. Por lo tanto, un sistema de suministro de productos químicos diseñado adecuadamente debe incluir múltiples capas de protección.

Dependiendo de la aplicación, las características de seguridad pueden incluir:

Detección de fugas
Contención secundaria
Válvulas de cierre automático
Sistemas de parada de emergencia
Protección contra sobrepresión
Protección de bajo nivel
Ventilación de armarios químicos
Monitoreo de gases de escape
Enclavamientos de puertas
Sistemas de alarma
Materiales de cerramiento resistentes a productos químicos
El sistema debe diseñarse de acuerdo con las normativas locales aplicables, los requisitos de las instalaciones de fabricación de semiconductores, las normas de seguridad química y las especificaciones del cliente.

La seguridad no debe evaluarse únicamente contando los dispositivos de seguridad individuales. Los compradores deben evaluar la arquitectura general del sistema y qué sucede durante condiciones de funcionamiento anormales.

10. Sistemas semiautomáticos frente a sistemas totalmente automáticos
El nivel de automatización adecuado depende del volumen de producción, los riesgos químicos, los requisitos del proceso y el presupuesto.

Sistemas semiautomáticos
Los sistemas semiautomáticos pueden ser adecuados para líneas de producción más pequeñas, laboratorios de desarrollo, producción piloto o aplicaciones donde los operadores necesitan un control directo.

Entre sus ventajas se incluyen un menor coste inicial, una arquitectura más sencilla y una intervención manual más fácil.

Sistemas completamente automáticos
Los sistemas totalmente automáticos son más apropiados para la fabricación de semiconductores en grandes volúmenes, donde la repetibilidad, la trazabilidad y la producción continua son prioridades.

Pueden controlar automáticamente la transferencia de productos químicos, la presión, el caudal, las secuencias de válvulas, las alarmas y las funciones de mantenimiento.

Si bien la inversión inicial es mayor, la automatización puede reducir la intervención del operario y mejorar la uniformidad de la producción.

11. Considere los diseños modulares y personalizados.
No existe un único sistema de suministro químico que se adapte a todos los procesos de fabricación de semiconductores.

Un buen proveedor debería poder personalizar:

Número de canales químicos
Capacidad del tanque
Configuración de la bomba
Disposición de válvulas
Etapas de filtración
Rango de flujo
Rango de presión
Dimensiones del gabinete
Arquitectura de control
Interfaces de comunicación
Especificaciones de conexión
Los diseños modulares son especialmente valiosos porque los requisitos de producción pueden cambiar con el tiempo. Un sistema modular facilita la adición de canales químicos, la sustitución de componentes o la ampliación de la capacidad sin necesidad de rediseñar toda la plataforma.

12. Evaluación de proveedores: ¿Qué preguntas deben hacer los compradores?
Elegir al fabricante es tan importante como elegir el equipo.

Antes de realizar un pedido, los compradores deben evaluar las capacidades de ingeniería del proveedor, sus procesos de fabricación, el control de calidad y el servicio posventa.

Algunas preguntas útiles incluyen:

¿Tiene el proveedor experiencia en la industria de los semiconductores?
¿Puede el proveedor ofrecer servicios de ingeniería personalizados?
¿Qué materiales se utilizan para los componentes en contacto con el fluido?
¿Qué normas de limpieza se siguen?
¿Cómo se prueban los sistemas antes del envío?
¿Puede el proveedor proporcionar la documentación de las pruebas de aceptación en fábrica (FAT)?
¿Puede el sistema soportar la automatización de la fábrica?
¿Qué repuestos hay disponibles?
¿Cuál es el intervalo de mantenimiento previsto?
¿Puede el proveedor ofrecer asistencia para la instalación y puesta en marcha?
¿Cuál es el plazo de entrega típico?
Un proveedor con sólidas capacidades de ingeniería a menudo puede identificar problemas potenciales antes de que el sistema entre en producción.

13. Costo total de propiedad
El precio de compra más bajo no representa necesariamente el coste total más bajo.

Los compradores deben calcular el costo total de propiedad, incluyendo:

Costo inicial del equipo
Instalación
Puesta en funcionamiento
refacciones
Filtros
Bomba
Válvulas
Mantenimiento
Consumo de químicos
Tiempo de Recuperación
Mano de obra del operador
Consumo de energía
Actualizaciones del sistema
En la fabricación de semiconductores, incluso una interrupción de producción relativamente breve puede resultar costosa. Por lo tanto, la fiabilidad y la facilidad de mantenimiento deben tenerse muy en cuenta en la decisión de compra.

14. Lista de verificación de compra recomendada
Antes de seleccionar un sistema de suministro de productos químicos para semiconductores, los compradores deben confirmar lo siguiente:

Requisitos químicos: tipo de producto químico, concentración, temperatura, viscosidad y compatibilidad.

Requisitos del proceso: caudal, presión, volumen de suministro, precisión y repetibilidad.

Requisitos de pureza: control de partículas, materiales, acabado superficial, filtración y procedimientos de limpieza.

Diseño mecánico: tipo de bomba, tipo de válvula, tuberías, conexiones, depósitos y configuración del armario.

Automatización: PLC, HMI, sensores, alarmas, protocolos de comunicación y registro de datos.

Seguridad: detección de fugas, contención secundaria, parada de emergencia, ventilación y enclavamientos.

Calidad: pruebas de fábrica, documentación, trazabilidad y procedimientos de inspección.

Servicio: repuestos, asistencia técnica, puesta en marcha, formación y tiempo de respuesta.


Conclusión
La compra de un sistema de suministro de productos químicos para semiconductores es una decisión técnica que requiere una evaluación exhaustiva de la compatibilidad química, la pureza, el control del flujo, la estabilidad de la presión, la automatización, la seguridad, la fiabilidad y los costes operativos a largo plazo.

El sistema adecuado debe diseñarse en función del proceso real, en lugar de seleccionarse únicamente de un catálogo de equipos estándar. Los compradores deben comenzar definiendo los productos químicos y los parámetros del proceso, para luego evaluar los materiales en contacto con el fluido, las bombas, las válvulas, la filtración, los sensores, el sistema de control, la arquitectura de seguridad y las capacidades del proveedor.

En la fabricación avanzada de semiconductores, la personalización y la integración de sistemas son cada vez más importantes. Un sistema de suministro de productos químicos bien diseñado puede proporcionar un suministro estable, reducir los riesgos de contaminación, mejorar la repetibilidad del proceso, aumentar el tiempo de actividad de los equipos y respaldar la futura expansión de la producción.

En definitiva, la mejor estrategia de compra consiste en seleccionar un proveedor capaz de combinar el manejo de fluidos de alta pureza, el control de precisión, la automatización, la ingeniería de seguridad y el diseño de sistemas personalizados. Al evaluar el sistema completo y su coste total de propiedad, los fabricantes de semiconductores pueden realizar una inversión más fiable y establecer una infraestructura de suministro de productos químicos capaz de soportar los exigentes procesos de fabricación de última generación.
