A medida que la fabricación de semiconductores, la producción fotovoltaica, la electrónica avanzada, la industria farmacéutica y otros sectores de alta precisión adoptan procesos de producción cada vez más automatizados, los sistemas de suministro de productos químicos se convierten en una parte fundamental de los equipos de proceso modernos. Un módulo de suministro de productos químicos (CDM) está diseñado para almacenar, controlar, dosificar y suministrar de forma segura los productos químicos de proceso desde sus contenedores de origen hasta los equipos de fabricación posteriores. Al integrarse con equipos de proceso automatizados, un CDM puede proporcionar un control preciso del flujo de productos químicos, monitorización continua, mayor estabilidad del proceso y mayor seguridad para el operario.

A diferencia de los sistemas convencionales de suministro de productos químicos, un sistema integrado de gestión de la demanda química (CDM) no es simplemente una unidad de transferencia de productos químicos. Funciona como una interfaz inteligente entre la fuente de productos químicos y la herramienta de proceso. Mediante bombas, válvulas, reguladores de presión, caudalímetros, sensores, filtros, controladores e interfaces de comunicación, el CDM puede coordinar el suministro de productos químicos según las necesidades en tiempo real de los equipos de proceso automatizados.

Para aplicaciones químicas corrosivas y de alta pureza, la correcta integración de la gestión de la densidad química (CDM) es fundamental. La selección de los materiales en contacto con el fluido, los componentes del fluido, la arquitectura de control y los protocolos de comunicación influyen directamente en la pureza química, la repetibilidad del proceso, el tiempo de actividad del equipo y la eficiencia general de la producción.


1. ¿Qué es un módulo de suministro de productos químicos?

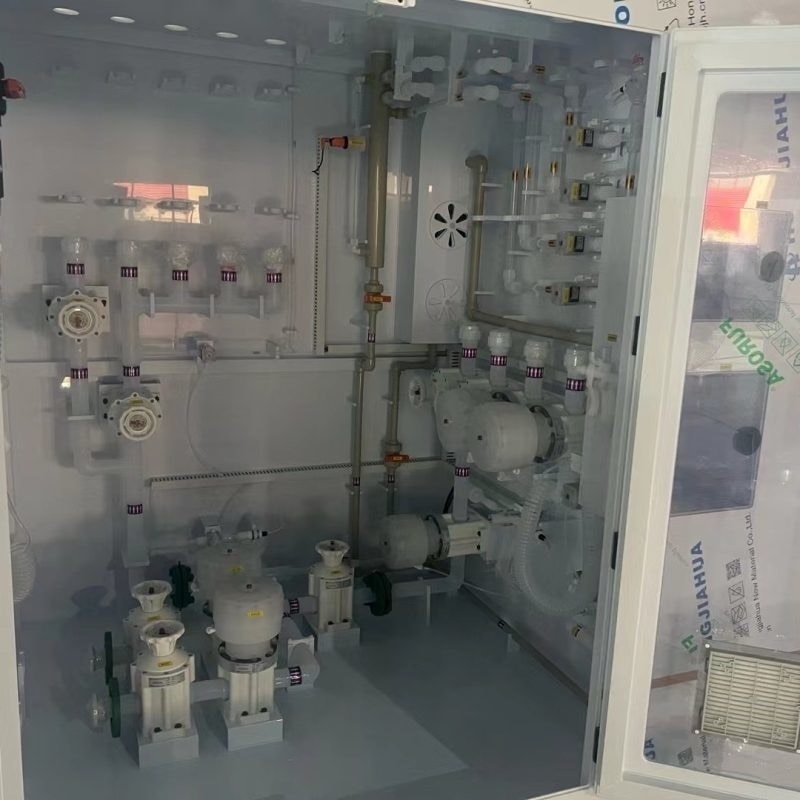

Un módulo de suministro de productos químicos es un subsistema compacto e integrado para la manipulación de productos químicos que gestiona el movimiento de productos químicos líquidos o especializados desde un contenedor de origen hasta una herramienta de proceso en el punto de uso.

Un CDM típico puede incluir:

Conexiones de entrada y salida de productos químicos
Válvulas neumáticas o eléctricas
bombas quimicas
Reguladores de presión
Medidores de flujo o dispositivos de medición de flujo másico
Filtros y componentes para el control de partículas
Sensores de presión y fugas
Control del nivel de líquido
Purga y drenaje de tuberías
Contención secundaria
PLC o sistemas de control integrados
Interfaz hombre-máquina (HMI)
Interfaces de comunicación
Dependiendo de la aplicación, el CDM puede funcionar en modo manual, semiautomático o totalmente automático.

En entornos de fabricación de semiconductores y procesos avanzados, los módulos de suministro de productos químicos se utilizan habitualmente para sustancias como ácidos, bases, disolventes, agentes de grabado, productos químicos de limpieza y otros fluidos de proceso especializados. El sistema debe mantener un flujo y una presión estables, minimizando la contaminación, la exposición a productos químicos y las interrupciones imprevistas.

El objetivo principal no es simplemente suministrar productos químicos, sino suministrarlos al caudal, presión, concentración, temperatura y nivel de pureza correctos, bajo condiciones de funcionamiento controladas.

2. Por qué es importante la integración del MDL
Los equipos de procesamiento modernos dependen cada vez más de la dosificación y el suministro automatizados de productos químicos. La manipulación manual de estos productos puede generar variaciones en el caudal, la presión, los tiempos y los procedimientos del operario. Estas variaciones pueden afectar la calidad del producto y la repetibilidad del proceso.

Al integrar un sistema de gestión de la demanda química (CDM) con equipos de proceso automatizados, el suministro de productos químicos puede formar parte del ciclo general de control de la producción.

Por ejemplo, una herramienta de proceso automatizada puede enviar una señal de demanda de productos químicos al CDM. El controlador del CDM puede entonces verificar las condiciones del sistema, abrir las válvulas adecuadas, activar la bomba, monitorear el flujo y la presión, y suministrar una cantidad programada de producto químico. Una vez alcanzada la cantidad requerida, el sistema puede detener automáticamente la secuencia de suministro.

Este enfoque ofrece varias ventajas:

Mayor consistencia en el proceso: El control automatizado reduce las variaciones causadas por la operación manual.

Mayor eficiencia de producción: El suministro de productos químicos puede sincronizarse con los ciclos de producción automatizados.

Mayor seguridad: Los operarios tienen menor exposición directa a productos químicos peligrosos.

Reducción de residuos químicos: La dosificación precisa minimiza el consumo innecesario de productos químicos.

Monitorización en tiempo real: Se pueden monitorizar continuamente la presión, el caudal, la temperatura, el nivel y las fugas.

Mantenimiento predictivo: Permite identificar tendencias de funcionamiento anómalas antes de que provoquen fallos importantes en los equipos.

3. Componentes clave para la integración del MDL
La integración exitosa de la Mecanización de Desarrollo Limpio (MDL) comienza con la selección adecuada de componentes. Cada componente en contacto con el fluido debe ser compatible con el producto químico que se suministra.

Válvulas químicas
Las válvulas controlan el flujo químico, el aislamiento, la purga y el drenaje. Según las propiedades químicas y los requisitos de presión, los fabricantes pueden utilizar válvulas de diafragma, válvulas de fuelle, válvulas neumáticas o válvulas especiales resistentes a productos químicos.

Para aplicaciones de alta pureza, es importante minimizar el volumen muerto y la generación de partículas. Los materiales de las válvulas pueden incluir polímeros de alto rendimiento, acero inoxidable u otros materiales químicamente compatibles.

Bombas químicas
La bomba se encarga de transferir el producto químico desde el recipiente de origen hasta el equipo de procesamiento. La selección de la bomba depende del caudal, la presión, la compatibilidad química, la viscosidad, la temperatura y la precisión requerida.

Entre las consideraciones habituales se incluyen la construcción de la bomba de diafragma, la compatibilidad con el material en contacto con el fluido, la pulsación, la presión máxima de descarga y los requisitos de mantenimiento.

Filtros
Los filtros ayudan a eliminar las partículas del flujo químico antes de que el fluido llegue a la herramienta de procesamiento. Para seleccionar un filtro, se deben considerar la compatibilidad química, el grado de filtración, la caída de presión, la capacidad de flujo y los requisitos de reemplazo.

Para aplicaciones de alta pureza, el diseño del filtro también debe minimizar la contaminación y el volumen innecesario de fluido.

de altura
Los sensores proporcionan los datos necesarios para el control automático. Las mediciones típicas incluyen:

Presión de entrada y salida
Caudal químico
Temperatura química
Nivel del tanque o contenedor
Detección de fugas
Estado de la bomba
Posición de la válvula
Presión diferencial del filtro
La retroalimentación fiable de los sensores permite que el controlador CDM tome decisiones basadas en las condiciones reales del sistema en lugar de en suposiciones operativas fijas.

4. Arquitectura del PLC y del sistema de control
El PLC o controlador industrial actúa como la unidad de control central de un sistema CDM automatizado. Recibe señales de sensores y equipos de proceso, ejecuta la lógica de control y envía comandos a válvulas, bombas y otros actuadores.

Una arquitectura de control típica se puede dividir en tres niveles.

El primer nivel es la capa de campo , que incluye válvulas, bombas, sensores de presión, caudalímetros, sensores de nivel y detectores de fugas.

El segundo nivel es la capa de control , que normalmente consta de un PLC, módulos de E/S remotos, circuitos de seguridad y software de control.

El tercer nivel es la capa de supervisión , que puede incluir una interfaz hombre-máquina (HMI), un sistema de ejecución de fabricación (MES), un sistema SCADA o una plataforma de automatización de fábrica.

Esta arquitectura permite que el CDM funcione de forma independiente mientras intercambia información con la herramienta de procesamiento principal.

Por ejemplo, el equipo de proceso puede emitir una señal de "solicitud de producto químico". El CDM verifica que haya suficiente producto químico disponible, que la presión y la temperatura se encuentren dentro de los límites aceptables y que no se detecte ninguna fuga ni fallo del sistema. A continuación, la secuencia de suministro puede iniciarse automáticamente.

5. Comunicación entre el CDM y los equipos de proceso
La comunicación es uno de los aspectos más importantes de la integración del Mecanismo de Desarrollo Limpio (MDL).

Dependiendo de la arquitectura del equipo, la comunicación puede utilizar E/S digitales, redes industriales basadas en Ethernet, comunicación en serie o interfaces de comunicación estandarizadas para equipos semiconductores.

El sistema de comunicación debe permitir que la herramienta de proceso y el CDM intercambien información como por ejemplo:

Solicitud de entrega de productos químicos
Estado listo
Estado de disponibilidad del producto químico
Entrega completada
Alarma de flujo
Alarma de presión
Alarma de fugas
Fallo de la bomba
Fallo de la válvula
estado de parada de emergencia
Requisito de mantenimiento
Una interfaz bien diseñada debe definir claramente las prioridades de las señales y los procedimientos de gestión de fallos.

Por ejemplo, si el sistema de gestión de la calidad detecta una fuga significativa, debe entrar inmediatamente en un estado seguro y notificar a la herramienta de proceso. De esta forma, la herramienta de proceso puede detener la secuencia de fabricación correspondiente en lugar de seguir operando en condiciones inseguras.

6. Automatización de secuencias de administración de productos químicos
La automatización permite que la dosificación de productos químicos siga recetas de proceso predefinidas.

Una secuencia automática típica puede incluir varias etapas.

En primer lugar, el CDM comprueba la preparación del sistema. Esto incluye verificar la disponibilidad de productos químicos, la posición de las válvulas, la presión, el estado de los sensores y las condiciones de seguridad.

En segundo lugar, el sistema realiza la conmutación de válvulas necesaria y puede llevar a cabo una operación de purga o preacondicionamiento.

En tercer lugar, se pone en marcha la bomba o el sistema de suministro accionado por presión.

En cuarto lugar, el controlador supervisa continuamente el caudal y la presión. Si los valores medidos se desvían de los límites predefinidos, el sistema puede ajustar automáticamente la bomba o la válvula.

Finalmente, una vez entregada la cantidad prevista, el controlador detiene la operación de entrega y devuelve el sistema a su estado de espera.

Dichas secuencias pueden configurarse para diferentes recetas de proceso, lo que permite que un mismo CDM admita múltiples condiciones de funcionamiento.

7. Consideraciones de seguridad y contención
La seguridad es un requisito fundamental para la integración del Mecanismo de Desarrollo Limpio (MDL), especialmente al manipular productos químicos corrosivos, tóxicos, inflamables o peligrosos.

Un sistema de gestión de la contención (CDM) diseñado correctamente debe incluir múltiples capas de protección. Estas pueden incluir detección de fugas, contención secundaria, válvulas de cierre automático, protección contra la presión, tuberías resistentes a productos químicos, circuitos de parada de emergencia y sistemas de ventilación o extracción controlada cuando sea necesario.

El sistema de control también debe distinguir entre advertencias y alarmas críticas. Una desviación menor puede generar una advertencia para el operador, mientras que una fuga grave, una presión excesiva o una falla crítica de un componente pueden requerir una parada automática inmediata.

También se puede considerar la redundancia para aplicaciones críticas. Por ejemplo, se pueden utilizar sensores duales o rutas de suministro de productos químicos redundantes cuando la producción continua es especialmente importante.

8. Materiales y compatibilidad química
La selección de materiales es uno de los aspectos técnicamente más importantes del diseño del Mecanismo de Desarrollo Limpio (MDL).

Los materiales en contacto con el producto químico deben resistir el ataque químico, manteniendo su estabilidad dimensional y minimizando la contaminación. Según el producto químico, los materiales pueden incluir PTFE, PFA, PVDF, polímeros de alto rendimiento, acero inoxidable u otros materiales especiales.

En aplicaciones de semiconductores, los componentes de acero inoxidable pueden requerir un acabado superficial de alta calidad y procesos de fabricación controlados para reducir la generación de partículas y mejorar la limpieza.

La compatibilidad de los materiales debe evaluarse en función de la concentración química, la temperatura, la presión, el tiempo de exposición y las condiciones de funcionamiento, en lugar de simplemente seleccionar un material basándose en su nombre químico.

9. Integración con la fabricación inteligente
El desarrollo de la Industria 4.0 está incrementando aún más el valor de los sistemas inteligentes del Mecanismo de Desarrollo Limpio (MDL).

Los sistemas modernos de gestión de la densidad química (CDM) pueden recopilar grandes cantidades de datos operativos, incluyendo el consumo de productos químicos, el tiempo de funcionamiento de la bomba, la estabilidad del flujo, las tendencias de presión, la presión diferencial del filtro, los ciclos de las válvulas y el historial de alarmas.

Esta información puede transmitirse a los sistemas de la fábrica para su análisis.

Mediante una integración de datos adecuada, los fabricantes pueden controlar el consumo de productos químicos, identificar tendencias operativas anómalas, optimizar los programas de mantenimiento y mejorar la planificación de la producción.

El mantenimiento predictivo es especialmente valioso. Si una bomba requiere gradualmente tiempos de funcionamiento más prolongados para alcanzar el mismo caudal, el sistema de control puede detectar esta tendencia antes de que la bomba falle por completo.

10. Desafíos en la integración del MDL
A pesar de las ventajas, la integración de un sistema de gestión de la construcción (CDM) con equipos de proceso automatizados conlleva varios desafíos.

El primer aspecto es la compatibilidad química . Una selección incorrecta de materiales puede provocar corrosión, fugas, contaminación o fallos prematuros de los componentes.

El segundo aspecto es la compatibilidad del sistema de control . Los distintos fabricantes de equipos de proceso pueden utilizar diferentes estándares de comunicación y arquitecturas de control.

El tercer aspecto es la sincronización de la respuesta . El MDL debe responder con la suficiente rapidez a las señales de demanda química, manteniendo al mismo tiempo condiciones de suministro estables.

El cuarto aspecto es la integración de la seguridad . Las funciones de parada de emergencia, gestión de alarmas y enclavamiento deben coordinarse cuidadosamente entre el sistema de gestión de la seguridad y salud (CDM) y los equipos de proceso.

Por último, la accesibilidad para el mantenimiento debe tenerse en cuenta durante el diseño inicial. Los filtros, bombas, válvulas, sensores y tuberías pueden requerir inspección o reemplazo periódicos, y una accesibilidad deficiente puede aumentar el tiempo de inactividad.

11. Mejores prácticas para la integración de equipos y gestión de la construcción (CDM) automatizada.
Un proyecto de integración fiable debe comenzar con una definición clara de los requisitos del proceso.

Los ingenieros deben identificar las propiedades químicas, el rango de caudal requerido, la presión de funcionamiento, el rango de temperatura, la precisión del suministro, los requisitos de contaminación y el ciclo de producción.

El siguiente paso consiste en definir la interfaz de control entre el CDM y la herramienta de proceso. Se deben documentar todas las señales de entrada y salida, incluyendo el funcionamiento normal, las alarmas, las condiciones de emergencia y los procedimientos de recuperación.

La cualificación de los componentes también es fundamental. Las válvulas, bombas, sensores, tuberías, filtros y conectores deben someterse a pruebas en condiciones de funcionamiento representativas.

Las pruebas de aceptación en fábrica (FAT) y las pruebas de aceptación en sitio (SAT) pueden ayudar a verificar que el CDM funcione correctamente antes de su implementación completa en producción.

La documentación debe incluir diagramas de tuberías e instrumentación (P&ID), esquemas eléctricos, lógica de control, listas de alarmas, procedimientos de mantenimiento y especificaciones de comunicación.


Conclusión
La integración de un módulo de suministro de productos químicos (CDM, por sus siglas en inglés) con equipos de proceso automatizados representa un paso importante hacia una fabricación más segura, precisa y eficiente.

Un sistema de dosificación de productos químicos moderno combina hardware para el manejo de productos químicos con sensores, válvulas automatizadas, bombas, control PLC, sistemas de seguridad y comunicación digital. Cuando estos componentes se integran correctamente, la dosificación de productos químicos se puede sincronizar con las recetas de producción, manteniendo un flujo, presión, pureza y precisión de dosificación estables.

Para las industrias de semiconductores y otras industrias de fabricación de alta precisión, la integración exitosa de la fabricación de materiales compuestos requiere más que la simple selección de componentes individuales. Requiere un enfoque de ingeniería integral que abarque la compatibilidad química, el control de fluidos, la arquitectura de automatización, la seguridad, la comunicación, el mantenimiento y la gestión de datos.

A medida que las fábricas inteligentes sigan desarrollándose, se espera que los sistemas de fabricación de materiales (CDM) se vuelvan cada vez más inteligentes. Los sistemas futuros harán mayor hincapié en la monitorización en tiempo real, el mantenimiento predictivo, el diagnóstico remoto, la gestión automatizada de recetas y la integración con los sistemas de fabricación a nivel de fábrica.

En definitiva, un módulo de suministro de productos químicos bien diseñado ofrece mucho más que un suministro fiable. Se convierte en una interfaz de proceso inteligente que conecta la gestión de productos químicos con la producción automatizada, ayudando a los fabricantes a lograr una mayor productividad, una mejor consistencia en los procesos, un mayor nivel de seguridad y un mejor control de toda la operación de fabricación.
