Los sistemas de manejo de gases de laboratorio requieren un nivel de precisión y seguridad mucho mayor que las instalaciones de gases industriales convencionales. Cuando se utilizan gases corrosivos o tóxicos en laboratorios de investigación de semiconductores, análisis químico, ciencia de materiales, desarrollo farmacéutico y fabricación avanzada, la válvula de gas se convierte en un componente crítico para controlar el flujo, la presión, el aislamiento y la integridad del sistema. Una válvula de gas de laboratorio seleccionada adecuadamente puede ayudar a prevenir fugas, contaminación, corrosión y liberación incontrolada de gas, manteniendo al mismo tiempo condiciones de proceso estables.

Los gases corrosivos como el cloro, el cloruro de hidrógeno, el fluoruro de hidrógeno y el dióxido de azufre pueden atacar materiales metálicos y poliméricos inadecuados. Los gases tóxicos como el amoníaco, la arsina, la fosfina, el sulfuro de hidrógeno y otros gases de proceso peligrosos pueden generar graves riesgos para la seguridad, incluso cuando se manipulan en cantidades relativamente pequeñas. Para estas aplicaciones, las válvulas de gas de laboratorio deben combinar compatibilidad química, alta estanqueidad, control preciso, funcionamiento fiable y un acabado superficial adecuado.

Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
1. ¿Por qué es importante la selección de válvulas de gas en aplicaciones de laboratorio?
Los sistemas de gases de laboratorio suelen ser compactos, pero sus requisitos técnicos pueden ser extremadamente exigentes. Un sistema típico puede incluir cilindros de gas, reguladores de presión, armarios de gas, colectores de válvulas, tuberías, controladores de flujo másico, instrumentos analíticos y equipos de extracción o control de emisiones. La válvula de gas conecta estos componentes y controla el flujo de gases peligrosos a través del sistema.

Una válvula convencional diseñada para aire comprimido o gas inerte de uso general puede no ser adecuada para gases corrosivos o tóxicos. La degradación del material, la incompatibilidad del elastómero, la contaminación interna o un sellado inadecuado pueden reducir gradualmente el rendimiento del sistema.

En el caso de gases peligrosos, incluso una fuga mínima puede ser inaceptable. Por lo tanto, las válvulas de gas de laboratorio deben seleccionarse en función de la composición química del gas, la presión, la temperatura, los requisitos de caudal, la configuración de la conexión y el nivel de limpieza exigido.

Los objetivos clave son:

Evitar fugas externas de gases peligrosos
Minimizar la contaminación interna y la generación de partículas.
Mantener un flujo y una presión de gas estables.
Resistir la corrosión química
Proporcionar un rendimiento de apagado fiable
Brindar soporte para operaciones y mantenimiento repetidos.
Proteja al personal y los equipos del laboratorio.
Mantener la pureza del gas cuando sea necesario.
2. Tipos comunes de válvulas de gas de laboratorio
Los distintos procesos de laboratorio requieren diferentes configuraciones de válvulas. Seleccionar el tipo de válvula correcto es fundamental para lograr un control fiable del gas.

Las válvulas de diafragma
Las válvulas de diafragma se utilizan ampliamente en sistemas de gases peligrosos y de alta pureza, ya que permiten aislar el gas del mecanismo de operación de la válvula. El diafragma proporciona una barrera metálica entre el fluido del proceso y los demás componentes internos.

Las válvulas de diafragma metálicas son especialmente valiosas en aplicaciones de semiconductores e investigación, donde la estanqueidad y el control de la contaminación son fundamentales. Se suelen instalar en paneles de suministro de gas, colectores de gas de laboratorio, armarios de gas y equipos de proceso especializados.

Válvulas de aguja
Las válvulas de aguja están diseñadas para un ajuste preciso del flujo. Sus características de dosificación precisa las hacen útiles cuando los procesos de laboratorio requieren un flujo de gas controlado en lugar de un simple aislamiento de encendido/apagado.

Para aplicaciones con gases corrosivos, los materiales en contacto con el fluido y los componentes de sellado deben ser cuidadosamente compatibles con la composición química del gas. Una válvula de aguja fabricada con materiales resistentes a los productos químicos puede proporcionar un ajuste estable en un amplio rango de condiciones de funcionamiento en laboratorio.

Válvulas de bola
Las válvulas de bola se utilizan principalmente para el aislamiento rápido. Su mecanismo de funcionamiento relativamente sencillo permite a los operarios cerrar rápidamente las líneas de gas durante tareas de mantenimiento o situaciones de emergencia.

Para sistemas de gases peligrosos en laboratorios, se pueden utilizar válvulas de bola de acero inoxidable de alta calidad con juntas adecuadas para puntos de aislamiento, líneas de gas de servicio y conexiones de equipos. Sin embargo, cuando se requiere una pureza extremadamente alta o una fuga ultrabaja, es fundamental evaluar cuidadosamente el diseño interno y la tecnología de sellado de la válvula.

Válvulas de retención
Las válvulas de retención impiden el flujo inverso de gas. Pueden ser útiles en sistemas de laboratorio donde el reflujo podría contaminar otra línea de gas o dañar equipos sensibles.

Se debe seleccionar una válvula de retención en función de la presión de apertura, la dirección del flujo, la presión nominal, la compatibilidad del material y el rendimiento de estanqueidad requerido.

3. Selección de materiales para servicio en ambientes con gases corrosivos
La compatibilidad de los materiales es uno de los factores más importantes a la hora de seleccionar válvulas de gas para laboratorio. El cuerpo de la válvula, el diafragma, el vástago, el asiento, las juntas, los resortes y otros componentes en contacto con el fluido pueden entrar en contacto con el gas del proceso.

El acero inoxidable 316L se utiliza habitualmente en sistemas de gas de alta pureza debido a su combinación de resistencia a la corrosión, resistencia mecánica, facilidad de limpieza y disponibilidad. Para aplicaciones exigentes, se puede optar por acero inoxidable con un tratamiento especial que proporciona mejores características superficiales y un menor riesgo de contaminación.

Sin embargo, el acero inoxidable 316L no es universalmente resistente a todos los gases ni en todas las condiciones. La concentración del gas, el contenido de humedad, la temperatura, la presión y el tiempo de exposición pueden afectar significativamente su comportamiento frente a la corrosión.

Para gases especialmente agresivos, los fabricantes pueden ofrecer aleaciones alternativas o recubrimientos especializados. Por lo tanto, conviene revisar el conjunto completo de materiales en contacto con el fluido, en lugar de seleccionar una válvula únicamente en función del material del cuerpo.

4. Materiales de sellado y compatibilidad química
Los sellos son otro aspecto fundamental. Los materiales de sellado más comunes incluyen PTFE, PCTFE, EPDM, FKM y otros polímeros especializados. Su resistencia química varía considerablemente.

Un sello que funciona bien con un gas inerte puede degradarse rápidamente cuando se expone a un oxidante fuerte, un gas que contiene halógenos u otro producto químico agresivo.

Al evaluar una válvula de gas de laboratorio, los ingenieros deben considerar lo siguiente:

Composición del gas
Concentración de gas
Temperatura de funcionamiento
Presión de trabajo
Duración de la exposición
Nivel de humedad
Vida útil requerida
Compatibilidad con los procedimientos de limpieza
En el caso de gases tóxicos y corrosivos, la opción más segura es obtener información sobre la compatibilidad de los materiales directamente del fabricante de la válvula y compararla con las condiciones específicas del proceso.

5. Estanqueidad y contención de fugas
La prevención de fugas es fundamental para el manejo de gases peligrosos. Las válvulas de gas de laboratorio deben proporcionar un sellado fiable tanto cuando están abiertas como cuando están cerradas.

Las fugas externas pueden exponer al personal del laboratorio a gases peligrosos, mientras que las fugas internas pueden causar contaminación cruzada o migración de gases no deseada entre las secciones del proceso.

Las válvulas de alto rendimiento pueden utilizar diafragmas metálicos, superficies de sellado mecanizadas con precisión y procesos de fabricación controlados para lograr tasas de fuga muy bajas. En aplicaciones de alta pureza, se suele utilizar la prueba de fugas con helio para verificar la integridad de la válvula.

El rendimiento de las válvulas debe evaluarse en función de los requisitos reales del sistema, en lugar de basarse únicamente en términos generales como «alta calidad» o «a prueba de fugas». Una especificación cualificada debe identificar la tasa de fuga aplicable, el método de prueba, la presión y los criterios de aceptación.

6. Acabado y limpieza de la superficie
En los sistemas de gases de laboratorio que utilizan gases de alta pureza o reactivos, la calidad de la superficie interna puede afectar directamente al rendimiento del proceso.

Las superficies internas rugosas pueden atrapar humedad, partículas, hidrocarburos y otros contaminantes. Estos contaminantes pueden liberarse posteriormente en la corriente de gas y afectar experimentos delicados o procesos de fabricación.

Por lo tanto, las válvulas de gas de alta pureza pueden someterse a procedimientos especializados de limpieza, pulido, pasivación y embalaje. Las superficies de acero inoxidable 316L electropulidas o pulidas mecánicamente se utilizan habitualmente cuando se requiere una baja contaminación superficial y una mayor facilidad de limpieza.

La válvula también debe protegerse de la contaminación durante el transporte, la instalación y el mantenimiento. El embalaje compatible con salas blancas puede ser especialmente importante para aplicaciones de semiconductores y análisis.

7. Requisitos de presión y temperatura
Las válvulas de gas de laboratorio deben estar diseñadas para las condiciones de funcionamiento reales del sistema. Esto incluye tanto la presión de funcionamiento normal como las posibles fluctuaciones de presión.

En los sistemas basados ​​en cilindros, la presión de entrada puede ser considerablemente mayor que la requerida por los equipos de laboratorio. En estos sistemas, los reguladores y las válvulas deben funcionar conjuntamente para proporcionar una reducción de presión controlada y un aislamiento fiable.

La temperatura también es importante porque las propiedades del gas y el rendimiento del material de sellado pueden variar con ella. Algunos gases corrosivos también pueden presentar un comportamiento significativamente diferente según la temperatura y el contenido de humedad.

Los ingenieros deben verificar:

Presión máxima de trabajo
Temperatura mínima y máxima de funcionamiento
Diferencial de presión
Capacidad de flujo
Tamaño de la conexión
Requisitos de accionamiento de válvulas
Factores de seguridad aplicables
8. Opciones de conexión para sistemas de gases de laboratorio
El diseño de las conexiones afecta tanto a la fiabilidad de la instalación como al rendimiento en cuanto a fugas. Las configuraciones comunes incluyen extremos de tubo, racores de compresión, conexiones roscadas y conexiones de sellado frontal de alta pureza.

Para aplicaciones con gases peligrosos y de alta pureza, a menudo se prefieren los racores de sellado frontal, como las conexiones tipo VCR, porque pueden proporcionar un sellado metal-metal altamente fiable cuando se instalan correctamente.

La conexión debe ser compatible con el material y el diámetro de la tubería, el método de instalación y los requisitos de limpieza del sistema. La combinación de conexiones incompatibles puede generar riesgos innecesarios de fugas y dificultades de mantenimiento.

9. Válvulas manuales, neumáticas y automatizadas
Los sistemas de laboratorio pueden utilizar válvulas de accionamiento manual para aplicaciones sencillas, mientras que las instalaciones automatizadas pueden requerir válvulas neumáticas o controladas electrónicamente.

Las válvulas manuales son sencillas y económicas para operaciones de baja frecuencia. Sin embargo, las válvulas automatizadas ofrecen ventajas cuando el proceso requiere control remoto, secuenciación programada, parada de emergencia o interconexión con sistemas de detección de gas.

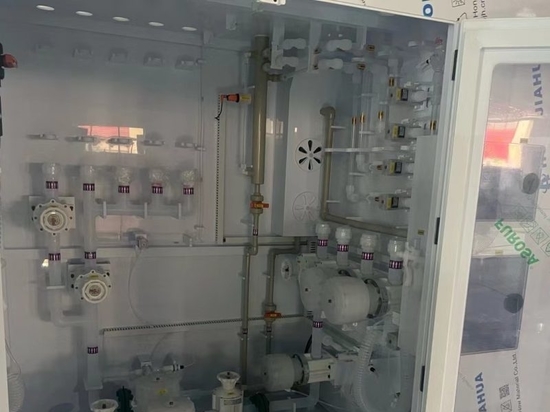

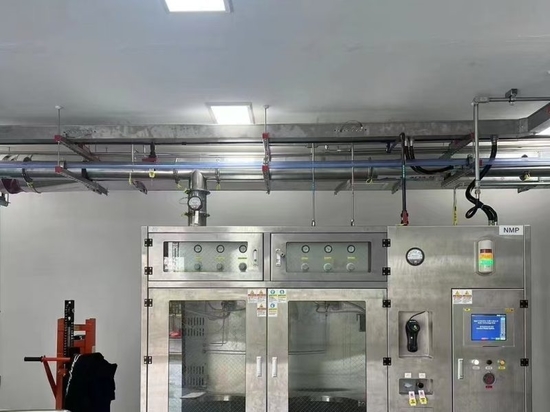

En un armario para gases peligrosos, por ejemplo, las válvulas automáticas pueden integrarse con sensores de presión, detectores de gas, sistemas de extracción y controles de proceso. Si se detecta una anomalía, el sistema de control puede aislar el suministro de gas según el diseño de seguridad de la instalación.

10. Aplicaciones en investigación y fabricación avanzada
Las válvulas de gas de laboratorio se utilizan en numerosos sectores industriales.

En la investigación y fabricación de semiconductores, las válvulas de alta pureza controlan los gases de proceso utilizados para la deposición, el grabado, la limpieza y otros procesos especializados.

En los laboratorios químicos, las válvulas pueden utilizarse para gases corrosivos en síntesis, estudios de reacciones y experimentos analíticos.

En la investigación de materiales, a menudo se requieren atmósferas de gas controladas para el procesamiento térmico, el tratamiento de superficies y los entornos experimentales.

Los laboratorios farmacéuticos y biotecnológicos también pueden utilizar gases especiales para instrumentos analíticos y procesos controlados.

En los laboratorios medioambientales, las válvulas de gas pueden incorporarse a los sistemas de muestreo y a los equipos analíticos para medir componentes traza.

Cada aplicación tiene requisitos diferentes, por lo que la válvula debe seleccionarse como parte del sistema completo de suministro de gas, en lugar de como un componente aislado.

11. Consideraciones de instalación y mantenimiento
Incluso una válvula de alto rendimiento puede fallar si se instala incorrectamente. Los técnicos deben seguir los procedimientos de instalación del fabricante y utilizar las herramientas adecuadas, además de practicar una manipulación limpia.

Antes de la instalación, se deben inspeccionar los puertos de las válvulas y las tuberías para detectar contaminación o daños. Las tuberías deben prepararse y alinearse adecuadamente, evitando esfuerzos mecánicos excesivos.

Tras la instalación, el sistema debe someterse a pruebas de presión y de estanqueidad según los procedimientos de seguridad de la instalación. En el caso de gases peligrosos, la puesta en marcha debe ser realizada por personal cualificado utilizando sistemas de detección y ventilación adecuados.

Los intervalos de mantenimiento deben depender del diseño de la válvula, la frecuencia de funcionamiento, la composición química del gas, la presión y las condiciones de servicio. Cualquier válvula que presente signos de corrosión, funcionamiento anómalo, fugas o deterioro del sello debe evaluarse antes de su uso continuado.

12. Cómo elegir un fabricante fiable de válvulas de gas para laboratorio
Al adquirir válvulas para aplicaciones con gases corrosivos y tóxicos, el precio no debe ser el único criterio de selección. Un proveedor confiable debe proporcionar documentación técnica detallada que abarque materiales, presiones nominales, opciones de conexión, pruebas de fugas, procedimientos de limpieza e información de compatibilidad.

Para aplicaciones exigentes, los ingenieros también deben evaluar la calidad de fabricación, la trazabilidad, los procedimientos de inspección y el soporte técnico.

Un fabricante competente puede ayudar a los usuarios a seleccionar la arquitectura de válvula y los materiales en contacto con el fluido adecuados en función de los requisitos reales de gas, presión, temperatura, caudal y pureza.

Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Conclusión
Las válvulas de gas de laboratorio para aplicaciones de manejo de gases corrosivos y tóxicos son componentes esenciales para un suministro de gas seguro, estable y con control de la contaminación. A diferencia de las válvulas de uso general, deben soportar entornos químicos exigentes, manteniendo un sellado fiable, un control preciso y un rendimiento mecánico a largo plazo.

Las válvulas de diafragma, de aguja, de bola y de retención cumplen funciones distintas en los sistemas de gases de laboratorio. La selección del material, la tecnología de sellado, el acabado superficial, la estanqueidad, la presión nominal, el diseño de la conexión y las capacidades de automatización deben evaluarse según la aplicación específica.

A medida que la investigación de laboratorio y la fabricación avanzada exigen un control de gases cada vez más preciso, las válvulas de gas de alto rendimiento seguirán siendo una parte importante de la infraestructura moderna de suministro de gas. Al seleccionar materiales químicamente compatibles, aplicar los estándares adecuados de limpieza y pruebas de fugas, y colaborar con fabricantes de válvulas experimentados, los laboratorios pueden construir sistemas de manejo de gases que ofrezcan un rendimiento fiable a la vez que reducen los riesgos asociados con gases corrosivos y tóxicos.
