¿Cuáles son las graves consecuencias de un diafragma dañado en una válvula reguladora de presión de propano?

¿Cuáles son las graves consecuencias de un diafragma dañado en una válvula reguladora de presión de propano?

Las válvulas reguladoras de presión de propano son componentes esenciales en los sistemas de gas propano, comúnmente utilizadas en aplicaciones residenciales, comerciales y recreativas, como calefacción, cocina y suministro de energía para vehículos recreativos. Estos dispositivos reducen la alta presión de los tanques de almacenamiento de propano (generalmente entre 100 y 200 psi) a un nivel más seguro y utilizable para los electrodomésticos, normalmente entre 10 y 14 pulgadas de columna de agua (CA). El elemento central de este proceso de regulación es el diafragma, una membrana flexible que detecta y responde a los cambios de presión para mantener un flujo constante.

Sin embargo, como cualquier pieza mecánica, el diafragma puede degradarse con el tiempo debido al desgaste, factores ambientales o un manejo inadecuado. Al dañarse, puede provocar diversas anomalías de presión que comprometen la eficiencia, la seguridad y el rendimiento del sistema. Estas anomalías se manifiestan como un flujo de gas irregular, lo que puede provocar fallos de funcionamiento en el aparato, desperdicio de energía o incluso situaciones peligrosas como fugas de gas. Comprender estos problemas es crucial para propietarios, técnicos y usuarios de propano para prevenir accidentes y garantizar un funcionamiento fiable.

Este artículo profundiza en las anomalías de presión específicas causadas por un diafragma dañado en una válvula reguladora de presión de propano. Exploraremos la función del diafragma, las causas comunes de daño y las irregularidades de presión resultantes. Además, proporcionaremos una guía detallada sobre el uso de un manómetro (una herramienta precisa para medir la presión) para determinar si la presión de salida cumple con las especificaciones del fabricante. Al final, los lectores comprenderán a fondo cómo identificar y abordar estos problemas, haciendo hincapié en la seguridad y el mantenimiento preventivo. Este conocimiento es vital, ya que los reguladores defectuosos contribuyen a miles de incidentes relacionados con el propano anualmente, según informes de la industria.

Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)


El papel del diafragma en un regulador de presión de propano

Para comprender el impacto de un daño en el diafragma, es fundamental entender su función dentro del regulador. Una válvula reguladora de presión de propano generalmente consta de una entrada conectada al tanque de alta presión, un mecanismo de válvula, un resorte y el diafragma. El diafragma actúa como un elemento sensor, separando la salida de alta presión de la de baja presión. Suele estar fabricado con elastómeros duraderos como caucho o materiales sintéticos diseñados para flexionarse ante variaciones de presión.

Cuando el propano fluye desde el tanque, entra al regulador a alta presión. El diafragma, respaldado por un resorte, presiona la válvula para controlar el flujo. Si la presión de salida disminuye (por ejemplo, al usar un aparato), el diafragma se relaja, permitiendo la entrada de más gas y restableciendo el equilibrio. Por el contrario, si la presión aumenta, el diafragma comprime el resorte, restringiendo el flujo. Este ajuste dinámico garantiza una presión de salida constante, crucial para el funcionamiento seguro del aparato.

La integridad del diafragma es clave para este equilibrio. Debe permanecer flexible y hermético para evitar fugas y responder con precisión a los cambios de presión. En los reguladores estándar de baja presión para propano, la presión de salida objetivo suele fijarse en 11 pulgadas de columna de agua (WC), equivalente a aproximadamente 0.4 psi, ideal para la mayoría de los electrodomésticos. Cualquier alteración en la estructura del diafragma puede alterar este delicado mecanismo, provocando anomalías que afectan a todo el sistema.





Causas comunes de daño al diafragma

El daño del diafragma no ocurre de forma aislada; suele ser el resultado de factores acumulativos. La exposición a temperaturas extremas puede provocar que el material se agriete o endurezca, reduciendo su flexibilidad. Por ejemplo, en climas fríos, los reguladores de propano pueden congelarse, donde la humedad se condensa y se expande, lo que tensiona el diafragma. El calor elevado de los motores cercanos o la luz solar directa pueden degradar el elastómero con el tiempo.

Contaminantes como suciedad, residuos o residuos químicos del propano impuro pueden obstruir o desgastar el diafragma, provocando desgarros o perforaciones. La sobrepresurización, posiblemente causada por una válvula del tanque defectuosa o una instalación incorrecta, puede estirar el diafragma más allá de sus límites, causando deformación o rotura. El desgaste mecánico por ciclos repetidos, común en entornos de alto uso como cocinas comerciales, también contribuye a la fatiga.

Además, la edad es un factor; los fabricantes recomiendan reemplazar los reguladores cada 5 a 10 años, ya que los diafragmas se deterioran naturalmente. Descuidar las inspecciones rutinarias agrava estos problemas, convirtiendo un desgaste leve en daños importantes. Reconocer estas causas ayuda a prevenir anomalías, pero cuando se producen daños, se evidencian irregularidades específicas en la presión.





Anomalías de presión específicas de un diafragma dañado

Un diafragma dañado impide que el regulador mantenga una presión constante, lo que provoca diversas anomalías. Estas pueden clasificarse según su naturaleza: sobrepresión, subpresión, fluctuaciones y fugas.

Alta presión de salida (sobrepresurización): Si el diafragma se agrieta o pierde elasticidad, puede no comprimirse adecuadamente contra el resorte, permitiendo un flujo excesivo de gas. Esto provoca que la presión de salida supere el rango especificado, a menudo por encima de 14 pulgadas de columna de agua. Los electrodomésticos pueden producir llamas excesivamente grandes, lo que provoca una combustión ineficiente, acumulación de hollín y posibles riesgos de incendio. En casos graves, esto puede dañar los componentes del electrodoméstico diseñados para presiones más bajas.
Baja presión de salida (subpresurización): Por el contrario, un diafragma roto o atascado puede restringir excesivamente el flujo de gas, provocando una caída de presión por debajo de 25 cm (10 pulgadas) de columna de agua. Esto se manifiesta como llamas débiles o parpadeantes, calentamiento lento o fallos de encendido de los aparatos. Los usuarios pueden notar escarcha en el cuerpo del regulador debido a la rápida expansión y enfriamiento del gas, una señal reveladora de caídas repentinas de presión.
Fluctuaciones de presión: Los daños pueden causar un comportamiento errático, donde la presión oscila de forma impredecible. Un diafragma deformado podría responder con lentitud a los cambios de demanda, lo que provoca subidas y bajadas de tensión. Esta anomalía es especialmente evidente durante picos de uso, como cuando varios aparatos funcionan simultáneamente, lo que resulta en un rendimiento inconsistente, como alturas de llama variables o apagados intermitentes.
Fugas de gas y pérdida de presión: Los agujeros o desgarros en el diafragma pueden permitir que el gas escape interna o externamente, causando una pérdida gradual de presión. Esto suele acompañarse de olor a propano, silbidos o burbujas visibles si se aplica agua jabonosa para la prueba. Las fugas no solo reducen la presión de salida, sino que también presentan riesgos de explosión, lo que las convierte en la anomalía más peligrosa.
Tiempo de respuesta lento: Un diafragma degradado puede no ajustarse rápidamente a las variaciones de presión, lo que retrasa la estabilización. Esto puede causar picos iniciales de sobrepresión seguidos de caídas, afectando a electrodomésticos sensibles como calentadores de agua u hornos. Estas anomalías suelen estar interconectadas; por ejemplo, una fuga podría exacerbar las fluctuaciones. Los síntomas van más allá de las lecturas de presión e incluyen señales visuales como llamas amarillas o anaranjadas (que indican una combustión incompleta debido a una presión inadecuada) o acumulación de hollín. En vehículos recreativos o sistemas portátiles, las vibraciones pueden acelerar los daños, agravando estos problemas.




La importancia de detectar anomalías de presión

Ignorar estas anomalías puede provocar fallos catastróficos. La alta presión puede sobrecalentar los electrodomésticos, mientras que la baja presión provoca ineficiencia y acumulación de monóxido de carbono. Las fugas aumentan el riesgo de incendio y explosión, ya que el propano es más pesado que el aire y propenso a acumularse en zonas bajas. Organismos reguladores como la NFPA (Asociación Nacional de Protección contra Incendios) exigen revisiones periódicas para cumplir con las normas de seguridad.

La detección temprana evita reparaciones costosas y garantiza el cumplimiento de las especificaciones, generalmente descritas en el manual del regulador (p. ej., 11 pulgadas de columna de agua ±1 pulgada). Herramientas como los manómetros proporcionan evaluaciones cuantitativas precisas que superan las observaciones subjetivas.





Introducción a los manómetros para pruebas de presión

Un manómetro es un instrumento sencillo pero preciso para medir la presión de gas, que suele utilizar un tubo en forma de U lleno de agua o mercurio. Para sistemas de propano, se prefieren los manómetros de agua por su seguridad y facilidad de uso. Miden la presión en pulgadas de columna de agua (WC), directamente relevante para aplicaciones de gas a baja presión. Los manómetros digitales ofrecen mayor precisión y legibilidad, pero las versiones analógicas son suficientes para la mayoría de los usuarios. Sus características esenciales incluyen una escala de 0 a 20 pulgadas de columna de agua, tubos flexibles para las conexiones y una base estable. Utilice siempre un manómetro apto para presiones de gas para evitar imprecisiones.





Guía paso a paso: Cómo usar un manómetro para comprobar la presión de salida

Comprobar la presión de salida de una válvula reguladora de presión de propano con un manómetro es un proceso sencillo, pero la seguridad es primordial. Trabaje en áreas bien ventiladas, evite las llamas abiertas y cierre el suministro de gas antes de comenzar. Aquí tiene una guía detallada:

Reúna las herramientas y prepárese: Necesitará un manómetro, un tubo flexible (de 6 mm de diámetro), una llave inglesa y las especificaciones del regulador (generalmente de 25 a 35 cm de columna de agua para propano). Asegúrese de que el manómetro esté calibrado; póngalo a cero comprobando que ambas patas estén niveladas al desconectarlo. Localice el puerto de prueba del regulador, que suele ser una salida tapada en el lado de baja presión.
Apague el sistema: Cierre la válvula del tanque de propano y todos los electrodomésticos. Despresurice el sistema abriendo brevemente un quemador de la estufa para liberar el gas residual.
Conecte el manómetro: Retire el tapón del puerto de prueba con una llave (normalmente de 1/8 de pulgada NPT). Conecte un extremo del tubo al puerto positivo del manómetro y el otro al puerto de prueba. Para manómetros de tubo en U, conéctelo a la entrada; la salida permanece abierta. Sostenga o monte el manómetro verticalmente para obtener lecturas precisas.
Abra el suministro de gas: Abra lentamente la válvula del tanque. La presión empujará la columna de agua hacia abajo en la entrada y hacia arriba en la salida. Observe la diferencia entre los dos niveles: esta es la presión estática de salida.
Prueba bajo carga: Para una revisión completa, opere los electrodomésticos para simular la demanda. Comience con uno y luego añada más, monitoreando las caídas de presión. La presión debe mantenerse estable dentro de las especificaciones (por ejemplo, no más de 1 cm de caída de presión de columna de agua a plena carga).
Registre y compare las lecturas: Observe la presión en reposo y bajo carga. Compárela con las especificaciones del fabricante; si está fuera del rango (por ejemplo, por debajo de 10 o por encima de 14 pulgadas de columna de agua), el regulador podría estar defectuoso, posiblemente debido a daños en el diafragma.
Desconectar e inspeccionar: Cierre el gas, retire la tubería y vuelva a colocar el tapón. Revise si hay fugas con agua jabonosa.
Si las lecturas indican incumplimiento, no intente repararlo; reemplace el regulador, ya que los diafragmas no son reparables por el usuario. Se recomienda asistencia profesional para sistemas complejos.





Interpretación de resultados y próximos pasos

Las presiones conformes confirman el correcto funcionamiento del diafragma y el regulador. Anomalías como la baja presión persistente sugieren daños, lo que justifica el reemplazo. Documente las pruebas para los registros de mantenimiento. Si las anomalías persisten después del reemplazo, revise problemas aguas arriba, como los niveles del tanque o las obstrucciones en la línea.

Las pruebas periódicas, anuales o después de cada incidente, previenen la escalada. Combine estas pruebas con inspecciones visuales para detectar grietas o escarcha.

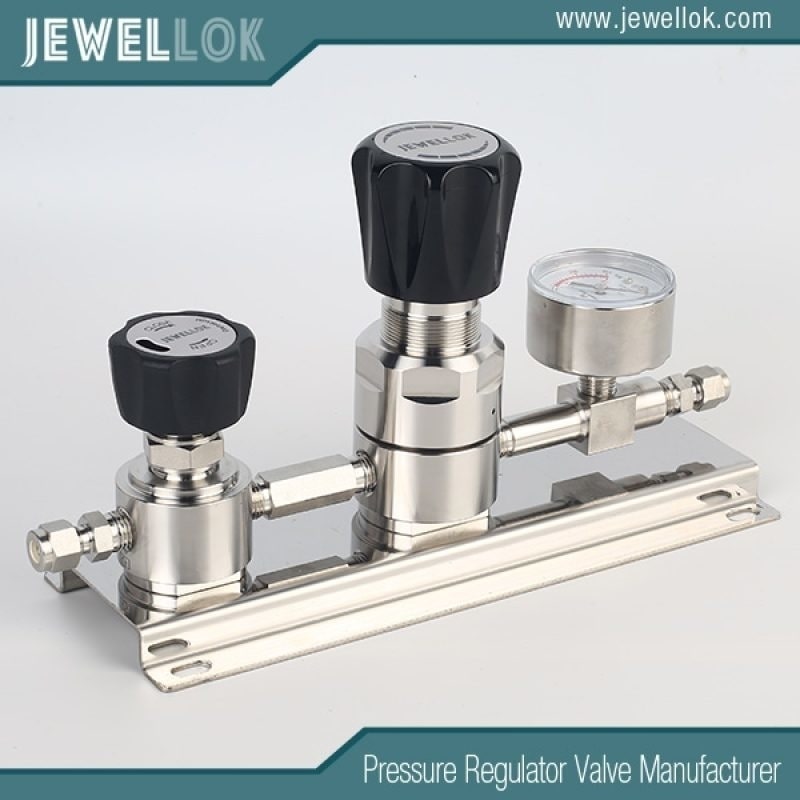

Regulador de grado semiconductor de ultraalta pureza de una sola etapa
Regulador de grado semiconductor de ultraalta pureza de una sola etapa


Conclusión

Un diafragma dañado en un regulador de presión de propano puede causar anomalías críticas, como alta/baja presión, fluctuaciones y fugas, lo que pone en peligro la seguridad y la eficiencia. El uso de un manómetro proporciona una forma precisa de verificar el cumplimiento de la presión de salida, lo que permite a los usuarios actuar de forma proactiva.

Priorice la seguridad: Nunca ignore los olores a gas ni las llamas irregulares; evacue el lugar y llame a profesionales. Con un mantenimiento adecuado, los sistemas de propano se mantienen confiables. Este artículo, basado en conocimientos técnicos, destaca la importancia de la vigilancia en el manejo del gas.
