En el mundo de los sistemas de control de fluidos, la precisión es fundamental. Ya sea para regular el flujo de gases en un laboratorio o para controlar fluidos hidráulicos en maquinaria industrial, la capacidad de ajustar con precisión los caudales puede marcar la diferencia entre la eficiencia y el desastre. Aquí es donde entra en juego la válvula de aguja, un tipo especializado de válvula reconocido por su excepcional precisión en el control de flujo. Pero ¿cómo funciona una válvula de aguja? Este artículo profundiza en las complejidades de las válvulas de aguja, explorando su diseño, funcionamiento, ventajas y aplicaciones. Al finalizar, comprenderá a fondo este componente esencial de la dinámica de fluidos.

Las válvulas de aguja deben su nombre al émbolo largo y cónico en forma de aguja que constituye el mecanismo principal para la regulación del flujo. A diferencia de las válvulas de globo o de compuerta estándar, más adecuadas para operaciones de apertura y cierre, las válvulas de aguja destacan en aplicaciones de regulación donde se requieren ajustes graduales. Se utilizan comúnmente en industrias como la del petróleo y el gas, el procesamiento químico, la farmacéutica y los sistemas de instrumentación. Se prevé que el mercado global de válvulas de aguja crezca de forma constante, impulsado por los avances en automatización y la demanda de un control preciso en entornos de alta presión.

Para comprender el funcionamiento de una válvula de aguja, es fundamental comenzar por su contexto histórico. El concepto de válvulas de aguja se remonta al siglo XIX, y evolucionó a partir de los primeros reguladores de las máquinas de vapor. Hoy en día, se diseñan con materiales modernos y técnicas de fabricación de precisión, lo que garantiza su fiabilidad en condiciones extremas. Este artículo desglosará la anatomía de la válvula, explicará su principio de funcionamiento paso a paso, analizará sus variaciones y destacará sus usos prácticos, con el objetivo de ofrecer una exploración exhaustiva de 2000 palabras.

Regulador de presión neumático de helio de alta pureza
Regulador de presión neumático de helio de alta pureza


Componentes básicos de una válvula de aguja

En esencia, una válvula de aguja es un dispositivo simple pero ingenioso, compuesto por varias piezas clave que funcionan en armonía. Comprender estos componentes es esencial para comprender su funcionamiento.

El cuerpo forma la carcasa exterior de la válvula, generalmente fabricada con materiales duraderos como acero inoxidable, latón o acero al carbono. Alberga los mecanismos internos y proporciona puntos de conexión para los puertos de entrada y salida. El diseño del cuerpo garantiza su resistencia a altas presiones, a menudo de hasta 10 000 psi en modelos industriales.

El bonete está unido al cuerpo y actúa como tapa y sello para el vástago. Generalmente, está roscado o atornillado al cuerpo y contiene material de empaque para evitar fugas. En algunos diseños, el bonete está integrado al cuerpo para mayor resistencia.

El vástago es la pieza móvil que conecta el mango con la aguja. Está roscado, lo que permite un movimiento lineal preciso al girar. Las roscas del vástago tienen un paso fino para permitir ajustes minuciosos, un sello distintivo de las válvulas de aguja.

La aguja es el émbolo cónico ubicado al final del vástago. Con forma de cono o aguja, se encaja en el asiento para controlar el flujo. La conicidad permite una apertura o cierre gradual, proporcionando una capacidad de estrangulamiento muy superior a la de las válvulas de bola.

El asiento es el orificio dentro del cuerpo donde reposa la aguja cuando la válvula está cerrada. Suele estar hecho de materiales blandos como PTFE (politetrafluoroetileno) para un sellado hermético o de metales duros para mayor durabilidad en fluidos abrasivos.

Finalmente, la manija o actuador proporciona la interfaz de usuario. Las manijas manuales son comunes, pero las versiones automatizadas utilizan actuadores neumáticos o eléctricos para el control remoto.

Estos componentes se ensamblan con tolerancias de precisión, a menudo medidas en micras, para garantizar un funcionamiento sin fugas. Por ejemplo, el ángulo cónico de la aguja (normalmente de 1 a 3 grados) influye directamente en las características del flujo.





Principio de funcionamiento de una válvula de aguja

La magia de una válvula de aguja reside en su capacidad para modular el flujo con precisión milimétrica. Analicemos su principio de funcionamiento paso a paso.

Cuando la válvula está completamente cerrada, la aguja se asienta firmemente contra el orificio, bloqueando por completo el paso del flujo. La punta cónica crea un sello de metal con metal o de asiento blando, impidiendo el paso del fluido. Esto se logra girando la manija en sentido horario, lo que empuja el vástago roscado hacia abajo y presiona la aguja contra el asiento.

Para abrir la válvula, se gira la manija en sentido antihorario. A medida que el vástago se retrae, la aguja se separa del asiento, creando un espacio anular por el que pasa el fluido. La clave reside en la conicidad gradual: el área de flujo aumenta lentamente con cada giro, lo que permite ajustes precisos. Por ejemplo, una sola rotación podría abrir la válvula tan solo 0.1 mm, lo que resulta en un aumento mínimo del flujo.

La dinámica de fluidos desempeña un papel crucial. El caudal que pasa por una válvula de aguja sigue los principios de la ecuación de Bernoulli, donde la caída de presión a través de la válvula se convierte en velocidad. El valor Cv (coeficiente de flujo) de la válvula, que mide su capacidad, es bajo en comparación con otras válvulas, lo que destaca su utilidad en situaciones de bajo caudal y alta precisión.

Durante su funcionamiento, la válvula puede ajustarse a cualquier posición, entre completamente abierta y cerrada, lo que la hace ideal para la regulación. Sin embargo, no se recomienda para ciclos rápidos de encendido y apagado, ya que las roscas finas pueden desgastarse con el tiempo.

Consideremos un ejemplo práctico: en un sistema de cromatografía de gases, una válvula de aguja regula el flujo de gas portador a la columna. Con un ligero giro de la manivela, el operador puede ajustar el flujo de 1 ml/min a 10 ml/min, garantizando así una separación óptima de los compuestos.

Las variantes de alta presión incorporan características adicionales como diseños anticavitación para manejar fluidos cerca de su presión de vapor, evitando daños por implosión de burbujas.





Tipos de válvulas de aguja

Las válvulas de aguja vienen en varias configuraciones para adaptarse a diferentes aplicaciones, cada una con ajustes de diseño únicos.

Válvulas de aguja rectas: El tipo más común, con puertos de entrada y salida alineados en línea recta. Ideales para instalaciones en línea donde el espacio no es un problema.

Válvulas de aguja angular: Tienen puertos a 90 grados, útiles para cambiar la dirección del flujo sin accesorios adicionales. Son comunes en los paneles de instrumentación.

Válvulas de aguja multipuerto: Con tres o más puertos, permiten desviar o mezclar flujos. Por ejemplo, una válvula de aguja de tres vías puede conmutar entre dos fuentes.

Válvulas de aguja miniatura: Versiones reducidas para aplicaciones de bajo caudal, como dispositivos médicos o instrumentos analíticos. Suelen tener puertos de hasta 1/16 de pulgada.

Válvulas de Aguja Motorizadas: Equipadas con motores eléctricos para control automatizado, integradas a sistemas PLC para automatización de procesos.

Válvulas de aguja de alta presión: Diseñadas para condiciones extremas, con cuerpos reforzados y aleaciones exóticas como Hastelloy para ambientes corrosivos.

Cada tipo mantiene el mecanismo de aguja central pero lo adapta a necesidades específicas, lo que demuestra la versatilidad de la válvula.





Materiales y construccion

La elección de los materiales en la construcción de la válvula de aguja es fundamental para el rendimiento y la longevidad.

Los materiales corporales más comunes incluyen:

Acero Inoxidable: Resistente a la corrosión, apto para industrias químicas y alimentarias.
Latón: rentable para sistemas de agua o aire a baja presión.
Monel o Inconel: Para fluidos de alta temperatura o corrosivos en refinerías de petróleo.
Los asientos pueden ser metálicos (para mayor durabilidad) o elastoméricos (para un mejor sellado). Los materiales de empaque alrededor del vástago, como juntas tóricas de grafito o Viton, previenen fugas y permiten un movimiento suave.

La fabricación implica mecanizado CNC para garantizar la precisión, seguido de pruebas de presión según las normas ASME. El control de calidad garantiza que la válvula pueda soportar las presiones nominales sin fallas.

En entornos hostiles, recubrimientos como el epoxi o el niquelado mejoran la resistencia al desgaste y la corrosión.





Ventajas y Desventajas de la Cirugía de

Las válvulas de aguja ofrecen varias ventajas:

Control de precisión: Precisión inigualable en la regulación del caudal.
Tamaño compacto: cabe en espacios reducidos.
Baja fuga: sellado hermético cuando está cerrado.
Versatilidad: maneja gases, líquidos y lodos.
Sin embargo, tienen inconvenientes:

Baja capacidad de flujo: no apto para aplicaciones de gran volumen.
Susceptibilidad a obstrucciones: Los orificios finos pueden bloquearse con partículas.
Mayor costo: La ingeniería de precisión aumenta el precio.
Operación lenta: Los ajustes manuales toman tiempo.
Sopesar estos pros y contras ayuda a seleccionar la válvula adecuada para el trabajo.





Aplicaciones de las válvulas de aguja

Las válvulas de aguja son indispensables en todas las industrias.

En petróleo y gas, controlan las tasas de inyección en los pozos, evitando la sobrepresión.

En productos farmacéuticos, regulan los fluidos estériles en los biorreactores, garantizando la pureza.

Instrumentación: Se utiliza en manómetros y medidores de caudal para calibración.

Hidráulica: Ajuste fino de las velocidades de los actuadores en la maquinaria.

Aeroespacial: Gestionar los flujos de combustible en los motores.

Un estudio de caso: En un gasoducto natural, las válvulas de aguja regulan el flujo durante el mantenimiento, lo que permite un aislamiento seguro sin necesidad de apagarlo por completo.





Mantenimiento y resolución de problemas

Un mantenimiento adecuado prolonga la vida útil de una válvula de aguja.

Los controles de rutina incluyen la inspección de fugas, la lubricación de roscas y el reemplazo de empaquetaduras.

Problemas comunes:

Fugas: a menudo debido a asientos desgastados; solución: volver a colocarlos o reemplazarlos.
Vástago atascado: causado por residuos; limpiar con solvente.
Daños por vibración: Asegure el montaje para evitarlos.
Siga las instrucciones del fabricante para desmontar y volver a montar.





Comparación con otras válvulas

En comparación con las válvulas de bola, las válvulas de aguja ofrecen una mejor limitación pero un funcionamiento más lento.

En comparación con las válvulas de globo, proporcionan un control más preciso con menor caída de presión.

Las válvulas de compuerta son para abrir y cerrar, carecen de precisión.

Esto posiciona a las válvulas de aguja como especialistas en precisión.

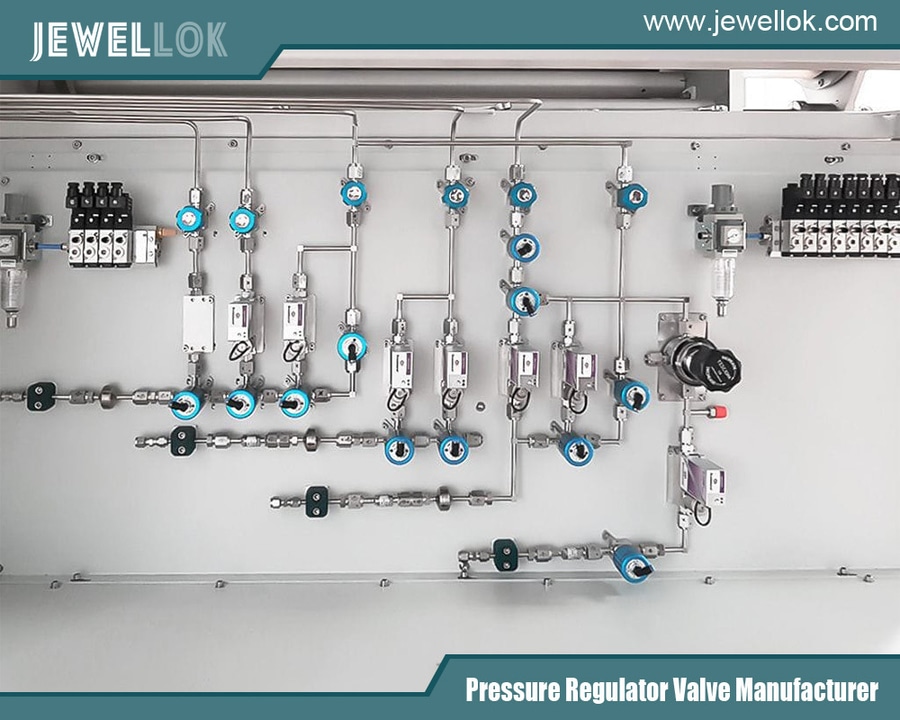

Fabricante chino de válvulas reductoras de presión de alta pureza
Fabricante chino de válvulas reductoras de presión de alta pureza


Conclusión

Comprender el funcionamiento de una válvula de aguja revela la elegancia de su diseño y función. Desde el preciso movimiento de la aguja cónica hasta su papel en industrias críticas, es un testimonio del ingenio de la ingeniería. A medida que la tecnología avanza, las válvulas de aguja seguirán evolucionando, quizás con sensores inteligentes para la monitorización en tiempo real. Ya sea ingeniero, estudiante o aficionado, apreciar esta válvula profundizará su conocimiento de los sistemas de control de fluidos.
