¿Cuál es la diferencia entre una válvula reguladora de gas de ultra alta pureza y una válvula de diafragma de ultra alta pureza?

¿Cuál es la diferencia entre una válvula reguladora de gas de ultra alta pureza y una válvula de diafragma de ultra alta pureza?

En el ámbito de las industrias de alta tecnología, como la fabricación de semiconductores, la producción farmacéutica y la instrumentación analítica, el manejo de gases de ultra alta pureza (UHP) es fundamental. Estos gases, que a menudo incluyen nitrógeno, oxígeno, hidrógeno y mezclas especiales, deben suministrarse con una contaminación mínima para garantizar la integridad del proceso y la calidad del producto. Dos componentes críticos en los sistemas de gases UHP son las válvulas reguladoras y las válvulas de diafragma . Si bien ambas están diseñadas para mantener la pureza de los gases en niveles superiores al 99.9999% (seis nueves de pureza), cumplen funciones distintas y presentan diseños únicos adaptados a necesidades operativas específicas.

Una válvula reguladora de gas UHP se encarga principalmente de controlar y reducir la presión de los gases entrantes provenientes de fuentes de alta presión, como cilindros o almacenamiento a granel, a una presión más baja y estable, adecuada para los procesos posteriores. Por el contrario, una válvula de diafragma UHP actúa como un dispositivo de apertura y cierre o estrangulación, aislando el flujo de gas y evitando la contaminación proveniente de fuentes externas o componentes internos. Comprender las diferencias entre estos dos tipos de válvulas es esencial para que ingenieros, técnicos y diseñadores de sistemas seleccionen el equipo adecuado para sus aplicaciones.

Este artículo profundiza en los aspectos técnicos de ambas válvulas, explorando sus diseños, materiales, principios operativos, ventajas, limitaciones y diferencias clave. Al examinar estos elementos, buscamos ofrecer una guía completa que destaque cómo cada válvula contribuye a mantener una pureza ultraalta en los sistemas de suministro de gas. El análisis enfatizará la importancia de la pureza en industrias críticas y cómo la selección de válvulas impacta el rendimiento general del sistema.



Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Fabricante y proveedor de sistemas de suministro de productos químicos y gases de ultraalta pureza (UHP)
Comprensión de las válvulas reguladoras de gas de ultra alta pureza

Las válvulas reguladoras de gas de ultraalta pureza son dispositivos sofisticados diseñados para gestionar la presión del gas con una precisión excepcional, preservando al mismo tiempo la integridad del flujo de gas. Estos reguladores se suelen instalar en el punto de uso o inmediatamente después de la fuente de gas para reducir presiones que pueden variar desde 3000 psi (libras por pulgada cuadrada) o más hasta tan solo 1 psi, según la aplicación.

Diseño y Componentes

El diseño básico de una válvula reguladora de gas de ultra alta presión (UHP) se basa en un mecanismo de detección de presión, generalmente un diafragma o un pistón, que ajusta la apertura de la válvula para mantener una presión de salida constante a pesar de las fluctuaciones en la presión de entrada o la demanda de caudal. En aplicaciones de UHP, se prefieren los diafragmas a los pistones porque proporcionan un mejor aislamiento y reducen el riesgo de generación de partículas por contacto metal con metal.

Los componentes clave incluyen:

– Puertos de entrada y salida: Suelen ser conexiones de acero inoxidable electropulido, como las conexiones VCJ o de sellado frontal, para minimizar los espacios muertos donde podrían acumularse contaminantes.

– Diafragma sensor de presión: Fabricado con materiales como Hastelloy C-22 o acero inoxidable 316L con un acabado de alta pureza, el diafragma se flexiona en respuesta a los cambios de presión, accionando el asiento o el vástago para controlar el flujo.

– Válvula y asiento: La válvula es el elemento móvil que sella contra el asiento para regular el flujo. En los reguladores UHP, estos suelen estar fabricados con PCTFE (policlorotrifluoroetileno) u otros polímeros blandos para garantizar un sellado hermético sin generar partículas.

– Capó y mecanismo de ajuste: El capó alberga el resorte o domo que ajusta la presión de salida deseada. En los modelos UHP, el capó está ventilado o purgado para evitar la contaminación atmosférica.

Los reguladores UHP a menudo incorporan características como diseños de diafragma atado, donde el diafragma está vinculado mecánicamente al vástago, lo que mejora la confiabilidad y reduce las vías de fuga.

Principios operativos

El funcionamiento de un regulador de gas UHP se basa en el equilibrio de fuerzas. La presión de entrada presiona contra el diafragma, contrarrestada por una fuerza de resorte ajustada por el usuario. Cuando la presión de salida disminuye debido al aumento de la demanda, el diafragma se mueve para abrir la válvula más, permitiendo un mayor flujo de gas hasta que se restablece el equilibrio. Por el contrario, si la presión aumenta, la válvula se cierra ligeramente.

En entornos UHP, los reguladores deben gestionar caudales bajos con precisión, a menudo de hasta 1 sccm (centímetro cúbico estándar por minuto), sin introducir impurezas. Los acabados superficiales son cruciales; las superficies internas se electropulen a valores Ra de 5 micropulgadas o superiores para minimizar los puntos de adsorción de humedad o hidrocarburos.

Consideraciones sobre materiales y pureza

La selección de materiales es crucial para los reguladores UHP. El acero inoxidable 316L VIM-VAR (fundido por inducción al vacío y refundido por arco al vacío) es estándar para las piezas en contacto con el fluido debido a su bajo contenido de inclusiones y resistencia a la corrosión. Si se utilizan elastómeros, se limitan a grados de alta pureza como el FFKM (perfluoroelastómero) para evitar la desgasificación.

La pureza se mantiene a través de rigurosos procesos de fabricación, incluido el ensamblaje en sala limpia, pruebas de fugas de helio a tasas inferiores a 10^-9 atm-cc/seg y conteo de partículas para garantizar menos de 10 partículas por pie cúbico mayores a 0.1 micrones.

Aplicaciones

Los reguladores de gas UHP son omnipresentes en las fábricas de semiconductores para procesos como la deposición química de vapor (CVD), donde se requiere un control preciso de la presión de los gases de silano o arsina. En la industria farmacéutica, regulan los gases inertes para la protección de reactores. Los laboratorios analíticos los utilizan para portadores de cromatografía de gases como el helio.

Entre sus ventajas se incluyen una excelente estabilidad de presión (±0.1 % del valor de consigna), baja caída de presión (caída de presión bajo caudal) y compatibilidad con gases corrosivos. Sin embargo, no son ideales para un cierre completo, ya que pueden presentar ligeras fugas.

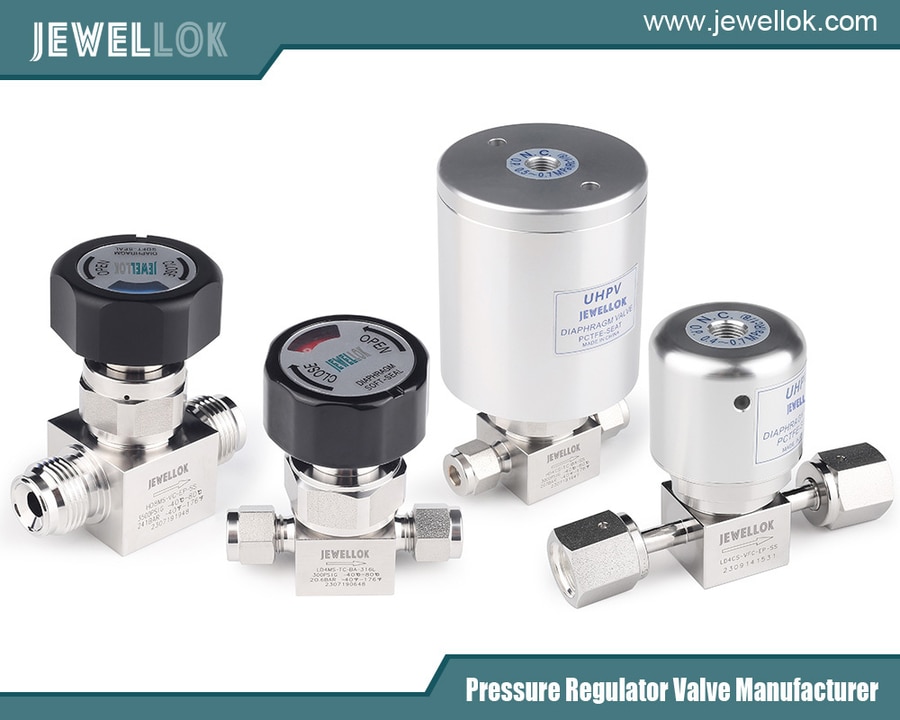

Comprensión de las válvulas de diafragma de ultra alta pureza

Las válvulas de diafragma de ultra alta pureza son válvulas de aislamiento diseñadas para el control de encendido/apagado o la modulación en líneas de gas de alta pureza. A diferencia de los reguladores, su función principal no es la reducción de presión, sino el control del flujo con un sellado absoluto para evitar la contaminación.

Diseño y Componentes

La característica distintiva de una válvula de diafragma es su diafragma flexible, que separa el fluido del proceso del mecanismo del actuador. Este diseño elimina sellos de vástago, empaquetaduras u otras posibles fuentes de fugas.

Los componentes clave incluyen:

– Cuerpo: Generalmente un bloque de acero inoxidable 316L forjado de dos puertos o múltiples puertos con un volumen interno mínimo para reducir el tiempo de purga.

Diafragma: Membrana delgada y flexible, a menudo multicapa, fabricada con PTFE (politetrafluoroetileno) con refuerzo de acero inoxidable o Elgiloy para mayor resistencia. Sella la válvula presionando contra un vertedero o asiento.

Actuador: Puede ser manual (volante), neumático o eléctrico. En los modelos UHP, los actuadores neumáticos son comunes para operación remota, con posiciones de seguridad.

– Vertedero o Asiento: La zona elevada del cuerpo contra la cual se sella el diafragma. En el caso de las bombas UHP, se pule con acabado de espejo.

Las válvulas de diafragma vienen en configuraciones de paso recto o de tipo vertedero. Las de tipo vertedero son más comunes en UHP debido a sus mejores características de flujo y su fácil limpieza.

Principios operativos

Al cerrarse, el actuador comprime el diafragma contra el vertedero, creando un sello hermético. Al abrir la válvula, el diafragma se eleva, permitiendo el flujo de gas. La flexibilidad del diafragma garantiza que no haya contacto entre metales en el flujo, minimizando así el desprendimiento de partículas.

En los sistemas UHP, estas válvulas suelen tener capacidad de horneado hasta 150 °C para eliminar la humedad adsorbida. Su vida útil es alta, a menudo superior a 1 millón de ciclos, gracias a la resiliencia del diafragma.

Consideraciones sobre materiales y pureza

Al igual que los reguladores, las piezas en contacto con el fluido son de acero inoxidable 316L VIM-VAR con acabados electropulidos. Los diafragmas son de PTFE virgen o PTFE modificado para garantizar su inercia química. El ensamblaje se realiza en salas blancas ISO Clase 5, con pruebas para detectar fugas de helio y generación de partículas.

La pureza se mejora gracias al diseño sin tramos muertos de la válvula, que evita el estancamiento de gas y la acumulación de contaminantes.

Aplicaciones

Las válvulas de diafragma UHP son esenciales en biotecnología para la transferencia de gases estériles, en la fabricación de paneles solares para la manipulación de silanos y en la producción de LED para gases dopantes. Son excelentes en sistemas que requieren ciclos frecuentes o donde la ausencia de fugas es crucial, como en las líneas de vacío.

Las ventajas incluyen una estanqueidad superior (superior a 10^-10 atm-cc/s), fácil mantenimiento (reemplazo del diafragma sin desmontar la válvula de la línea) y resistencia a fluidos agresivos. Las limitaciones incluyen mayores caídas de presión en comparación con las válvulas de bola y la posibilidad de fatiga del diafragma con el tiempo.



Diferencias clave entre las válvulas reguladoras de gas UHP y las válvulas de diafragma UHP

Si bien ambas válvulas son parte integral de los sistemas de gas UHP, sus diferencias radican en la función, el diseño, el rendimiento y la idoneidad para la aplicación.

Diferencias funcionales

La diferencia fundamental radica en su propósito. Las válvulas reguladoras de gas de ultra alta presión (UHP) son controladores de presión que se ajustan dinámicamente para mantener una presión de salida constante. No están diseñadas para un aislamiento completo; incluso cuando están cerradas, pueden permitir un flujo mínimo para detectar la presión. En cambio, las válvulas de diafragma UHP son controladores de flujo que proporcionan un cierre hermético para aislar secciones del sistema.

Por ejemplo, en un colector de suministro de gas, un regulador podría reducir la presión del cilindro de 2000 psi a 50 psi, mientras que se utilizarían válvulas de diafragma para cambiar entre cilindros o líneas de ventilación.

Diferencias de diseño y construcción

Los reguladores incorporan elementos sensores de presión y mecanismos de ajuste, lo que los hace más complejos con resortes, tapas y manómetros. Las válvulas de diafragma son más sencillas y se centran en la interfaz diafragma-actuador.

En cuanto al recorrido del flujo, los reguladores suelen tener un recorrido tortuoso para la reducción de presión, lo que puede aumentar el riesgo de contaminación si no se diseñan correctamente. Las válvulas de diafragma ofrecen un recorrido recto con mínimas grietas.

Los materiales se superponen, pero los reguladores pueden usar más componentes metálicos en el área de detección, mientras que las válvulas de diafragma dependen en gran medida de diafragmas poliméricos para el sellado.

Características de presentación

El manejo de la presión varía: los reguladores gestionan altas presiones de entrada con bajas presiones de salida, presentando baja caída de presión y bloqueo (aumento de presión cuando se detiene el flujo). Las válvulas de diafragma están diseñadas para la presión de línea completa, pero introducen valores de Cv (coeficiente de flujo) que afectan los caudales del sistema.

Mantenimiento de la pureza: Ambas son excelentes, pero las válvulas de diafragma proporcionan un mejor aislamiento de los actuadores, lo que reduce el riesgo de contaminación por lubricantes o la entrada de aire. Los reguladores podrían requerir puertos de purga para una protección similar.

Vida útil y mantenimiento: Las válvulas de diafragma están diseñadas para ciclos altos, pero requieren reemplazo periódico. Los reguladores tienen intervalos de servicio más largos, pero pueden requerir recalibración.



Ventajas y limitaciones en comparación

Los reguladores UHP ofrecen un control preciso que no se puede lograr solo con válvulas de diafragma, lo que los hace indispensables para procesos sensibles a las variaciones de presión. Sin embargo, son más caros y voluminosos.

Las válvulas de diafragma brindan confiabilidad de manera aislada, con un menor costo por unidad, pero carecen de regulación de presión inherente, por lo que a menudo requieren ser combinadas con reguladores.

En entornos corrosivos, ambos funcionan bien, pero los componentes de PTFE de las válvulas de diafragma les dan una ventaja con gases altamente reactivos.



Diferencias específicas de la aplicación

En el grabado de semiconductores, un regulador garantiza una presión constante del gas precursor en la cámara, mientras que las válvulas de diafragma controlan el tiempo de entrada del gas. En las líneas de llenado farmacéutico, los reguladores mantienen la presión del gas de manta y las válvulas de diafragma garantizan el aislamiento estéril.

La elección entre ellos depende de si se necesita estabilidad de presión o aislamiento de flujo. A menudo, los sistemas integran ambos para un rendimiento óptimo.



Fabricantes de reguladores de gases especiales
Fabricantes de reguladores de gases especiales
Conclusión

La diferencia entre las válvulas reguladoras de gas de ultra alta pureza y las válvulas de diafragma de ultra alta pureza radica en sus funciones en la gestión del gas: regulación versus aislamiento. Si bien comparten objetivos de preservación de la pureza mediante materiales y diseños avanzados, sus principios operativos y aplicaciones las distinguen. Al seleccionar las válvulas, los ingenieros deben considerar los requisitos del sistema, como las necesidades de control de presión frente a la fiabilidad del cierre.

Al comprender estas distinciones, las industrias pueden mejorar la eficiencia, reducir los riesgos de contaminación y optimizar el rendimiento del producto. A medida que la tecnología avanza, podrían surgir diseños híbridos, pero por ahora, estas válvulas siguen siendo fundamentales para el manejo de gases UHP.
