¿Cómo funciona un regulador de presión para cilindros de nitrógeno?

¿Cómo funciona un regulador de presión para cilindros de nitrógeno?

Los reguladores de presión son dispositivos esenciales en diversas aplicaciones industriales, médicas y científicas donde se utilizan gases comprimidos como el nitrógeno. Un regulador de presión para cilindros de nitrógeno controla específicamente la presión del nitrógeno liberado de un cilindro de alta presión, asegurando que se suministre a una presión más baja, segura y constante, adecuada para los equipos o procesos posteriores. Comprender el funcionamiento de estos reguladores es fundamental para ingenieros, técnicos y usuarios que manipulan gases comprimidos, a fin de mantener la seguridad, la eficiencia y la precisión.

El nitrógeno, un gas inerte que constituye aproximadamente el 78% de la atmósfera terrestre, se almacena comúnmente en cilindros a presiones de entre 2,000 y 3,000 psi (libras por pulgada cuadrada) o superiores. El uso directo de gas a presiones tan altas puede ser peligroso, provocando daños en los equipos, fugas o incluso explosiones. El regulador de presión actúa como un regulador, reduciendo y estabilizando la presión de salida. Este artículo profundiza en la mecánica, los componentes, los tipos y los principios operativos de los reguladores de presión de cilindros de gas nitrógeno, ofreciendo una descripción técnica completa.



El mejor regulador de grado semiconductor de pureza ultraalta de una sola etapa
El mejor regulador de grado semiconductor de pureza ultraalta de una sola etapa
Fundamentos de la regulación de la presión

En esencia, un regulador de presión funciona según el principio de equilibrar las fuerzas para mantener una presión de salida constante a pesar de las variaciones en la presión de entrada o la demanda de caudal. En el caso de los cilindros de nitrógeno, el regulador debe gestionar la disminución de la presión del cilindro a medida que se agota el gas, manteniendo estable la presión de suministro.

La física básica se deriva de la Ley de Boyle, que establece que la presión de un gas es inversamente proporcional a su volumen a temperatura constante. Sin embargo, los reguladores se centran más en el equilibrio de fuerzas mediante resortes, diafragmas o pistones. Cuando el gas entra en el regulador desde el cilindro, se encuentra con un mecanismo de válvula que restringe el flujo. La presión de salida se detecta y se compara con un valor de ajuste, ajustando la apertura de la válvula en consecuencia.

En una configuración típica, el regulador se conecta a la válvula del cilindro mediante una entrada roscada. El usuario ajusta la presión de salida deseada mediante una perilla de ajuste, que comprime un resorte. Esta fuerza del resorte se opone a la presión del gas en un elemento sensor, como un diafragma, para controlar el asiento o el asiento de la válvula.



Componentes clave de un regulador de presión de nitrógeno

Un regulador de presión estándar para cilindros de nitrógeno consta de varios componentes críticos, cada uno de los cuales desempeña un papel en la reducción y el control de la presión:

Puerto de entrada y conexión: Aquí es donde el regulador se conecta al cilindro de nitrógeno. Generalmente, cuenta con un conector CGA (Compressed Gas Association), como el CGA-580 para nitrógeno, lo que garantiza una conexión segura y a prueba de fugas. El puerto de entrada admite altas presiones de hasta 3,000 psi.
Manómetro de alta presión: Montado en el cuerpo del regulador, este manómetro muestra la presión interna del cilindro, lo que permite a los usuarios monitorear los niveles de gas. Generalmente se calibra en psi o bar.
Perilla o tornillo de ajuste: Este componente de la interfaz de usuario permite ajustar la presión de salida. Al girarlo en sentido horario, aumenta la presión comprimiendo el resorte principal, mientras que al girarlo en sentido antihorario, la reduce.
Resorte principal: Un resorte de compresión helicoidal que proporciona la fuerza de referencia para la presión de salida deseada. Su tensión determina el punto de ajuste.
Elemento Sensor (Diafragma o Pistón): El diafragma, a menudo de caucho, neopreno o acero inoxidable, detecta la presión aguas abajo. En los reguladores de pistón, un pistón reemplaza al diafragma para aplicaciones de mayor presión. Este elemento se mueve en respuesta a los cambios de presión, accionando la válvula.
Conjunto de válvula (válvula de retención y asiento): La válvula de retención es un tapón móvil que sella contra el asiento para controlar el flujo de gas. Cuando la presión aguas abajo cae por debajo del punto de ajuste, el elemento sensor separa la válvula de retención del asiento, permitiendo un mayor flujo de gas.
Manómetro de baja presión: mide la presión de salida regulada, garantizando que coincida con el punto de ajuste.
Puerto de salida: Por donde sale el gas regulado, a menudo conectado a mangueras o equipos. Puede incluir una válvula de aguja para un control preciso del flujo.
Capó o carcasa: Carcasa exterior que encierra los componentes internos, proporcionando protección e integridad estructural.
Válvula de alivio (opcional): en algunos diseños, una válvula de alivio de seguridad libera el exceso de presión para evitar la sobrepresurización.
Estos componentes funcionan en armonía para lograr un control preciso de la presión. Se eligen materiales como el latón, el acero inoxidable o el aluminio por su resistencia a la corrosión, especialmente porque el nitrógeno no es corrosivo, pero puede utilizarse en ambientes húmedos.



Principios operativos: reguladores de una etapa frente a reguladores de dos etapas

Los reguladores de presión para cilindros de nitrógeno vienen en configuraciones de una o dos etapas, cada una adecuada para diferentes aplicaciones según las necesidades de precisión.

Reguladores de una sola etapa

Un regulador de una sola etapa reduce la presión en un solo paso, desde la presión del cilindro hasta la presión de descarga. Así es como funciona:

– El gas entra a alta presión en la entrada y fluye hacia la cámara de la válvula.

– La presión aguas abajo actúa sobre el diafragma, empujándolo hacia arriba contra el resorte principal.

Si la presión de salida es inferior al punto de ajuste, la fuerza del resorte predomina, empujando el diafragma hacia abajo. Este movimiento, mediante un vástago o varillaje, levanta el obturador del asiento, permitiendo que el gas fluya a la cámara de baja presión.

– A medida que aumenta la presión aguas abajo, se iguala con la fuerza del resorte, cerrando ligeramente la válvula para mantener el equilibrio.

– Este bucle de retroalimentación garantiza una presión de salida constante.

Sin embargo, los reguladores de una sola etapa sufren el efecto de caída de presión, que consiste en que la presión de salida disminuye a medida que la presión del cilindro disminuye o el caudal aumenta. Para aplicaciones de nitrógeno que requieren una presión estable, como la cromatografía, esto puede ser una limitación.

Reguladores de dos etapas

Para una mayor precisión, los reguladores de dos etapas utilizan un proceso de reducción secuencial. La primera etapa reduce la presión del cilindro a un nivel intermedio (por ejemplo, 200-500 psi), y la segunda etapa la reduce aún más hasta la salida final (por ejemplo, 0-100 psi).

– La primera etapa funciona como un regulador de una sola etapa pero con un punto de ajuste fijo.

– Su salida alimenta la segunda etapa, la cual tiene un punto de consigna ajustable.

Este diseño minimiza la caída de presión, ya que la segunda etapa recibe una presión de entrada relativamente constante de la primera. Los reguladores de dos etapas son ideales para nitrógeno en soldadura de precisión, suministro de gases de laboratorio o dispensado de bebidas.

La ventaja es evidente en las curvas de rendimiento: la etapa única muestra una caída de presión más pronunciada, mientras que la etapa dos mantiene una salida plana en un amplio rango de entrada.



Tipos de reguladores de presión de nitrógeno

Más allá de las etapas, los reguladores varían según el diseño y la aplicación:

Tipo diafragma: Común para uso general, ofrece buena sensibilidad y bajo riesgo de contaminación. El diafragma flexible aísla el resorte de la trayectoria del gas.
Tipo pistón: Se utiliza para aplicaciones de alta presión o alto caudal. Un pistón se desliza dentro de un cilindro, lo que proporciona robustez, pero puede generar mayor fricción.
Reguladores de contrapresión: mantienen la presión aguas arriba ventilando el exceso de gas, lo que resulta útil en sistemas de protección con nitrógeno.
Reguladores de línea: se instalan aguas abajo para un control fino en las líneas de distribución.
Reguladores especiales: para nitrógeno de pureza ultra alta, con superficies electropulidas y sellos de metal con metal para evitar la contaminación.
La selección depende de factores como la presión máxima de entrada, el rango de salida, el caudal (en SCFM: pies cúbicos estándar por minuto) y la compatibilidad del material.



Dinámica de fluidos y características de flujo

El flujo a través de un regulador implica dinámica de orificio. La apertura de la válvula crea una restricción y el gas se expande adiabáticamente, enfriándose ligeramente (efecto Joule-Thomson para el nitrógeno).

En el caso del nitrógeno, al ser un gas ideal, los efectos de compresibilidad son mínimos a temperatura ambiente.

Los reguladores deben manejar el flujo sónico si las relaciones de presión exceden los valores críticos, lo que genera un flujo estrangulado donde la velocidad alcanza Mach 1 en la garganta.



Consideraciones de seguridad y mantenimiento

La seguridad es primordial con el nitrógeno a alta presión. Los reguladores incluyen características como discos de ruptura o válvulas de alivio ajustadas a 1.5 veces la presión máxima de trabajo.

Los usuarios deben:

– Inspeccione si hay fugas utilizando agua jabonosa.

– Evite el aceite o la grasa, ya que el nitrógeno puede favorecer la combustión en situaciones de oxígeno enriquecido (aunque el N2 puro es inerte).

– Guarde los cilindros en posición vertical y asegure los reguladores cuando no estén en uso.

El mantenimiento incluye la calibración periódica del manómetro, el reemplazo del diafragma y su limpieza. Con el tiempo, los asientos pueden desgastarse, lo que provoca deslizamientos (aumento lento de la presión).

En zonas peligrosas se utilizan reguladores a prueba de explosiones con certificación ATEX.



Aplicaciones de los reguladores de presión de nitrógeno

La inercia del nitrógeno lo hace versátil:

– Industrial: En soldadura (por ejemplo, TIG) para proteger arcos, regulado a 20-50 psi.

– Médico: Para criocirugía o mezcla de gases, con suministro preciso de baja presión.

– Alimentos y bebidas: Purga de líneas o carbonatación, a 30-60 psi.

– Laboratorios: La cromatografía de gases requiere una presión estable de 10 a 100 psi.

– Aeroespacial: Sistemas de prueba a altos caudales.

En cada caso, el regulador asegura un rendimiento constante, evitando fluctuaciones que podrían arruinar los procesos.



Funciones avanzadas e innovaciones

Los reguladores modernos incorporan medidores digitales, transductores de presión para monitoreo remoto y válvulas de cierre automático.

Los reguladores inteligentes con integración IoT permiten el mantenimiento predictivo mediante sensores de vibración o presión.

Para aplicaciones de alta pureza, los diseños con camisa de vacío minimizan la desgasificación.

La investigación sobre reguladores microfluídicos promete miniaturización para dispositivos portátiles.



Desafíos y solución de problemas

Los problemas comunes incluyen:

– Congelación del regulador: Debido al enfriamiento por expansión rápida, mitigado por reguladores calentados.

– Chatter: Oscilación de la válvula debido a la inestabilidad, corregida mediante amortiguación o limitadores de flujo.

– Fugas: Por sellos desgastados, que requieren reemplazo.

La resolución de problemas implica verificar los indicadores, escuchar si hay silbidos y verificar los puntos de ajuste.



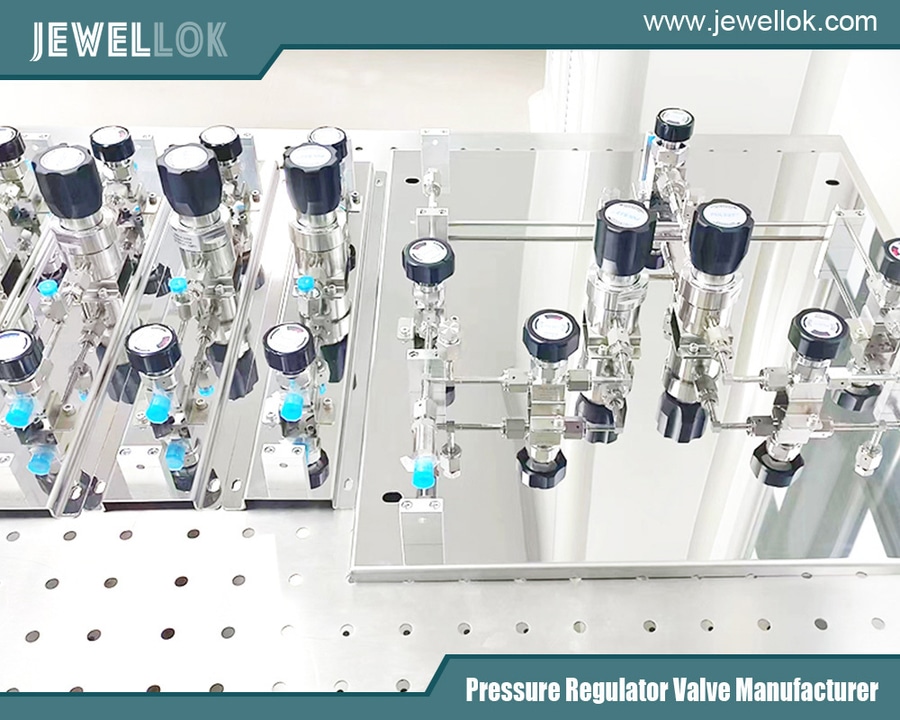

Sistemas y componentes de control de fluidos semiconductores
Sistemas y componentes de control de fluidos semiconductores
Conclusión

Un regulador de presión para cilindros de nitrógeno es un dispositivo sofisticado que transforma el gas almacenado a alta presión en un flujo utilizable y controlado mediante el equilibrio de fuerzas mecánicas y la retroalimentación. Desde modelos básicos de una etapa hasta sistemas avanzados de dos etapas, garantizan la seguridad y la fiabilidad en todas las industrias. Al comprender sus componentes, principios y aplicaciones, los usuarios pueden optimizar el rendimiento y mitigar los riesgos. A medida que la tecnología evoluciona, estos reguladores se adaptan continuamente, impulsando las innovaciones en el manejo de gases.
