Fabricante de reguladores de presión de ultra alta pureza para aplicaciones de semiconductores

Fabricante de reguladores de presión de ultra alta pureza para aplicaciones de semiconductores

En la fabricación de semiconductores, la precisión, la pureza y la estabilidad de la presión en el suministro de gas influyen directamente en la consistencia del proceso, la calidad de las obleas, la fiabilidad de los equipos y el rendimiento de la producción. A medida que los procesos de semiconductores evolucionan hacia geometrías más pequeñas y nodos de proceso más complejos, los reguladores de presión industriales convencionales a menudo no pueden cumplir con los estrictos requisitos de los entornos de salas blancas avanzadas. Esto ha incrementado la demanda de reguladores de presión de ultra alta pureza diseñados específicamente para sistemas de suministro de gas en semiconductores.

Un fabricante confiable de reguladores de presión de ultra alta pureza para aplicaciones de semiconductores debe ofrecer más que un simple dispositivo reductor de presión. El regulador debe combinar materiales de alta pureza, control preciso de la presión, baja fuga, geometría interna optimizada, acabado superficial avanzado, limpieza rigurosa y un control de calidad confiable. Además, debe integrarse a la perfección con gabinetes de gas, paneles de gas, deposición química de vapor (CVD), deposición de capas atómicas (ALD), grabado, implantación iónica y otros equipos de procesamiento de semiconductores.

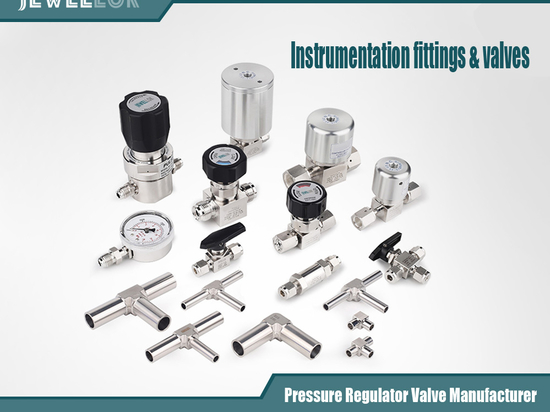

Válvulas de diafragma de acero inoxidable 316L de ultra alta pureza, válvula reductora de presión

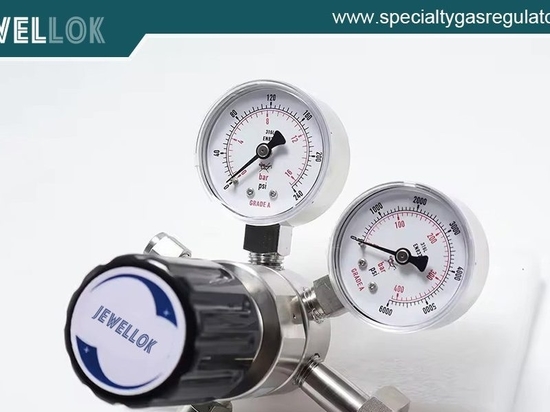

¿Qué es un regulador de presión de ultra alta pureza?
Un regulador de presión de ultra alta pureza es un componente de control de presión de precisión diseñado para reducir y estabilizar la presión de gases de alta pureza o especiales utilizados en procesos de fabricación críticos.

A diferencia de los reguladores de uso general, los reguladores UHP están diseñados para minimizar la generación de partículas, la contaminación por humedad, la contaminación por oxígeno, el volumen muerto y la adsorción de gases. Sus componentes internos y conductos de flujo están cuidadosamente diseñados para mantener la pureza del gas durante todo el proceso de suministro.

Los gases típicos que se utilizan en los sistemas de suministro de gases para semiconductores pueden incluir nitrógeno (N₂), argón (Ar), helio (He), hidrógeno (H₂), oxígeno (O₂), dióxido de carbono (CO₂) y diversos gases especiales para procesos industriales. Según la aplicación, el regulador puede tener que manejar gases corrosivos, tóxicos, reactivos, oxidantes o de difícil manejo.

Las funciones principales de un regulador de presión UHP incluyen:

Reducción de la alta presión de entrada a una presión de salida controlada.
Mantener una presión estable aguas abajo
Minimizar las fluctuaciones de presión durante el funcionamiento del proceso.
Prevención de la contaminación de gases de alta pureza
Proporciona un rendimiento fiable de cierre y control de presión.
Soporte para sistemas automatizados de suministro de gas para semiconductores
Mantener un flujo de gas constante hacia los equipos de proceso.
En la fabricación avanzada de semiconductores, la regulación de la presión no es simplemente una función mecánica, sino una parte importante de la estrategia general de control del proceso.

¿Por qué las aplicaciones de semiconductores requieren reguladores de presión de ultra alta presión?
La fabricación de semiconductores requiere condiciones de proceso extremadamente limpias y estables. Incluso pequeñas variaciones en la presión del gas o en los niveles de contaminación pueden afectar las tasas de deposición, las características de grabado, la uniformidad de la película y otros parámetros críticos del proceso.

Un regulador industrial convencional puede contener materiales, lubricantes, geometrías internas o condiciones superficiales inadecuadas para aplicaciones de semiconductores. En cambio, un regulador de presión UHP de grado semiconductor está diseñado para controlar la contaminación desde la selección de materiales hasta la fabricación, el ensamblaje, la limpieza, las pruebas y el embalaje.

Los requisitos clave incluyen:

1. Materiales de alta pureza
El acero inoxidable 316L se utiliza ampliamente en componentes para el suministro de gas en semiconductores debido a su resistencia a la corrosión, su resistencia mecánica y su compatibilidad con aplicaciones de gases de alta pureza.

Para aplicaciones más exigentes, los fabricantes pueden especificar acero inoxidable 316L VIM-VAR , que proporciona una mayor consistencia del material y se suele elegir para componentes críticos de gas de ultra alta presión (UHP).

Las superficies internas en contacto con el agua deben controlarse cuidadosamente para minimizar la posibilidad de generación de partículas, corrosión o contaminación.

2. Superficies internas electropulidas y lisas
La calidad de la superficie interna es extremadamente importante en los sistemas de gas de semiconductores. Las superficies rugosas pueden aumentar la adsorción de gas y crear zonas donde se pueden acumular contaminantes o partículas.

El electropulido puede mejorar la suavidad de la superficie y la resistencia a la corrosión, al tiempo que ayuda a reducir los posibles puntos de contaminación.

Un fabricante cualificado debería poder proporcionar especificaciones de acabado superficial controladas de acuerdo con la aplicación y los requisitos del cliente.

3. Bajo volumen muerto interno
El volumen muerto se refiere a las áreas dentro de un sistema de gas donde el gas puede permanecer estancado. Un volumen muerto excesivo puede aumentar el tiempo de residencia del gas y hacer que la purga o el cambio de gas sean menos eficientes.

Por lo tanto, los reguladores de presión de ultra alta presión (UHP) deben utilizar, siempre que sea posible, trayectorias de flujo internas optimizadas y diseños compactos. Los diseños de bajo volumen pueden ayudar a mejorar el tiempo de respuesta y reducir la cantidad de gas residual atrapado dentro del componente.

4. Baja fuga
La prevención de fugas es fundamental al manipular gases especiales costosos, peligrosos o reactivos.

Un regulador de presión para semiconductores debe diseñarse para proporcionar un sellado fiable bajo las condiciones de presión y temperatura requeridas. Según las especificaciones del producto y la norma de ensayo, los fabricantes pueden realizar pruebas de fugas de helio para verificar el sellado externo e interno.

Para aplicaciones de alta pureza, una baja fuga es importante no solo para la seguridad, sino también para la estabilidad del proceso y el control de la contaminación.

Control de presión de precisión
La estabilidad de la presión es una de las características de rendimiento más importantes de un regulador de presión de semiconductor.

Los gases de proceso suelen suministrarse desde cilindros, sistemas de suministro a granel o sistemas centralizados de distribución de gas a presiones relativamente altas. El regulador reduce esta presión al nivel requerido por los equipos posteriores.

Durante su funcionamiento, el regulador debe compensar las variaciones en la presión de entrada y la demanda aguas abajo, manteniendo al mismo tiempo una presión de salida estable.

Los parámetros de rendimiento importantes pueden incluir:

Rango de presión de entrada
Rango de presión de salida
Capacidad de flujo
Precisión de presión
Estabilidad de presión
Características de caída
repetibilidad
Sensibilidad a la temperatura
Tasa de fuga
valor CV
La combinación correcta de estos parámetros depende del proceso y de las características del gas.

Por ejemplo, un regulador utilizado para un proceso analítico de bajo caudal puede priorizar un control de presión extremadamente preciso, mientras que una aplicación de distribución de gas de alto caudal puede requerir una mayor capacidad de flujo y una estabilidad de presión optimizada.

Reguladores de presión de una etapa frente a reguladores de presión de dos etapas
Los sistemas de gas para semiconductores pueden utilizar diferentes arquitecturas de reguladores en función de los requisitos de presión y las condiciones del proceso.

Un regulador de presión de una sola etapa reduce la presión mediante un único mecanismo de regulación principal. Ofrece una estructura relativamente compacta y puede ser adecuado para aplicaciones donde la presión de entrada se mantiene relativamente estable.

Un regulador de presión de dos etapas reduce la presión en dos pasos. Esta configuración puede proporcionar una mayor estabilidad de la presión de salida cuando la presión de entrada varía significativamente.

En el caso de las bombonas de gas a alta presión, la regulación en dos etapas puede resultar especialmente útil, ya que la presión de la bombona cambia a medida que se consume el suministro de gas.

La elección entre la regulación de una o dos etapas debe tener en cuenta las propiedades del gas, la presión de entrada, la presión de salida, el caudal, la sensibilidad del proceso y la configuración del sistema.

Reguladores de presión de ultra alta presión para gases especiales y reactivos
La fabricación de semiconductores suele emplear gases especiales con características químicas exigentes. Algunos gases pueden ser corrosivos o reactivos con materiales convencionales.

Para estas aplicaciones, el regulador de presión debe seleccionarse en función de su compatibilidad química.

La selección de materiales puede implicar:

acero inoxidable 316L
Materiales de diafragma de alto rendimiento
Materiales de sellado compatibles
Componentes internos resistentes a la corrosión
Materiales con baja emisión de gases
El regulador también debe fabricarse y limpiarse específicamente para el servicio de gas al que está destinado.

Un regulador diseñado para gases inertes no debe asumirse automáticamente como adecuado para cualquier gas reactivo o corrosivo de proceso. La compatibilidad de los gases siempre debe evaluarse en función de las condiciones de funcionamiento reales.

Regulación de presión mediante diafragma
Los reguladores de semiconductores de alta pureza suelen utilizar diseños basados ​​en diafragmas para aislar el mecanismo de detección y ajuste del gas del proceso.

Un regulador de diafragma puede reducir la posibilidad de contaminación por componentes móviles y proporcionar un control preciso de la presión.

En aplicaciones de ultra alta presión (UHP) exigentes, los materiales avanzados para el diafragma y los mecanismos de resorte y detección cuidadosamente diseñados pueden mejorar el rendimiento del regulador.

El diafragma debe mantener un rendimiento mecánico fiable a través de ciclos de presión repetidos, minimizando al mismo tiempo los riesgos de permeación y contaminación.

Para aplicaciones críticas en la industria de los semiconductores, los fabricantes pueden ofrecer diferentes configuraciones de diafragma según el rango de presión, el tipo de gas y el nivel de pureza requerido.

Opciones de conexión para sistemas de gas semiconductores
El regulador de presión también debe integrarse correctamente con el resto del sistema de suministro de gas.

Las configuraciones de conexión comunes pueden incluir:

Conexiones de VCR
Conexiones de tubos
Accesorios de sellado frontal
Conexiones soldadas
Conexiones de proceso personalizadas
Las conexiones de sellado frontal tipo VCR se utilizan ampliamente en sistemas de gas de alta pureza porque, cuando se ensamblan correctamente, proporcionan un sellado fiable de metal a metal.

La selección de la conexión depende del tamaño del tubo, la presión del sistema, los requisitos de instalación, la estrategia de mantenimiento y las especificaciones del cliente.

Un fabricante profesional de reguladores de presión de ultra alta presión (UHP) debería ofrecer múltiples opciones de conexión y configuraciones personalizadas para diferentes arquitecturas de suministro de gas para semiconductores.

Aplicaciones en la fabricación de semiconductores
Los reguladores de presión de ultra alta pureza se utilizan en numerosos procesos de fabricación de semiconductores.

Sistemas de suministro de gas CVD
La deposición química en fase vapor requiere un suministro preciso de gases de proceso a las cámaras de deposición. Una regulación de presión estable ayuda a mantener un suministro de gas y unas condiciones de proceso uniformes.

Sistemas ALD
La deposición de capas atómicas depende de un control riguroso del suministro de precursores y gases de purga. La estabilidad de la presión y el bajo volumen interno pueden ser especialmente importantes, ya que los procesos ALD suelen implicar cambios repetidos de gas y una dosificación precisa.

Sistemas de grabado
Los procesos de grabado pueden utilizar gases reactivos que requieren condiciones de presión y caudal cuidadosamente controladas. Los reguladores de ultra alta presión (UHP) ayudan a mantener un suministro de gas estable a los equipos del proceso.

Implantación de iones
Los sistemas de implantación iónica requieren gases especializados y condiciones de proceso controladas. Una regulación de presión fiable contribuye a un suministro de gas estable y al correcto funcionamiento del equipo.

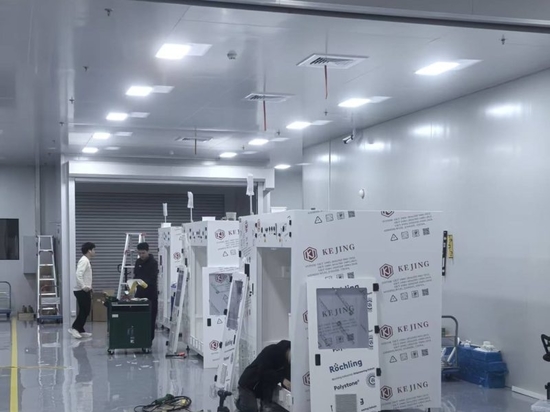

Gabinetes de gas para semiconductores
Los armarios de gas permiten el almacenamiento y la distribución controlada de cilindros de gas. Dentro de estos armarios se instalan reguladores de ultra alta presión (UHP) para reducir la presión de los cilindros y suministrar gas a los paneles de distribución o equipos de proceso posteriores.

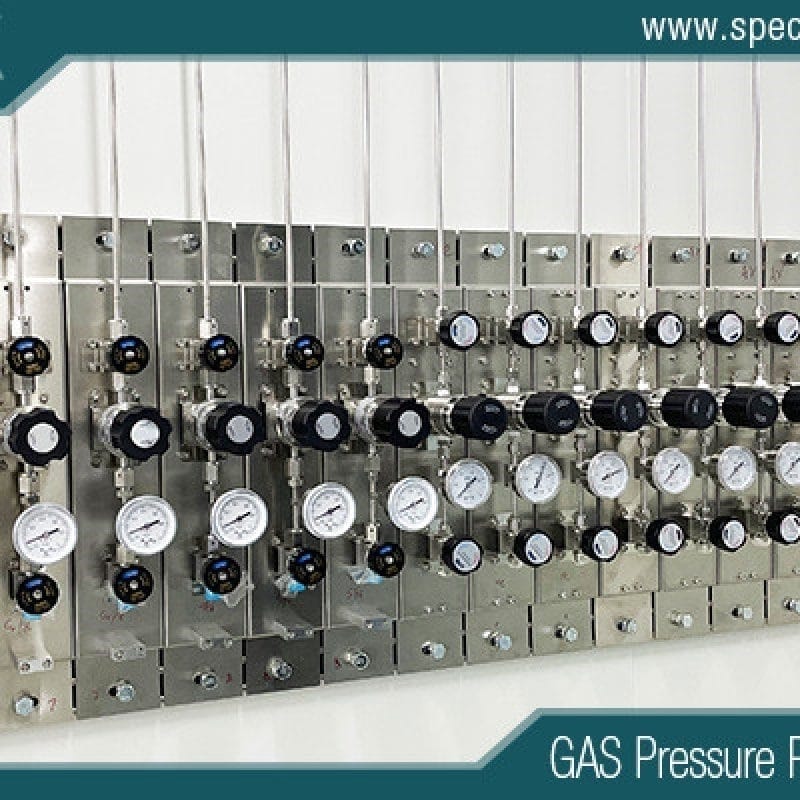

Paneles de gas y sistemas VMB
Las cajas de distribución de válvulas (VMB) y los paneles de gas requieren componentes de control de presión compactos, limpios y fiables. Un regulador seleccionado adecuadamente puede ayudar a mantener una presión estable aguas abajo, a la vez que facilita la distribución automatizada de gas.

Automatización y monitorización digital de la presión
Las modernas fábricas de semiconductores utilizan cada vez más sistemas automatizados de suministro de gas. Por lo tanto, los reguladores de presión deben funcionar conjuntamente con sensores de presión, válvulas, sistemas PLC, controladores de flujo másico y plataformas de automatización industrial.

Los sistemas de gas avanzados pueden monitorizar:

Presión de entrada
Presión de salida
Flujo de gas
Estado de la válvula
Presión del cilindro
Condiciones de alarma
Rendimiento del regulador
La monitorización digital de la presión puede ayudar a los operarios a identificar condiciones de presión anormales antes de que afecten a la producción.

En la fabricación de semiconductores a gran escala, la automatización también facilita el mantenimiento preventivo y el diagnóstico del sistema.

Requisitos de limpieza y montaje
La calidad de fabricación es tan importante como el diseño del regulador.

Un regulador de presión de ultra alta presión (UHP) debe fabricarse en un entorno controlado, utilizando procedimientos destinados a prevenir la contaminación.

Los controles de producción típicos pueden incluir:

Mecanizado de precisión de componentes metálicos
Tratamiento de superficies y electropulido
Limpieza ultrasónica o especializada
Enjuague con agua de alta pureza
Secado controlado
Montaje en sala limpia
Prueba de fugas de helio
Prueba de presión
Pruebas de rendimiento funcional
Embalaje limpio
El proceso exacto depende de las especificaciones del fabricante y del nivel de pureza requerido.

Un embalaje adecuado también es esencial, ya que un componente perfectamente limpio puede contaminarse si se manipula incorrectamente o se expone a entornos no controlados antes de su instalación.

Cómo seleccionar un fabricante de reguladores de presión de ultra alta pureza
Elegir al fabricante adecuado requiere evaluar tanto sus capacidades técnicas como sus sistemas de gestión de calidad.

Los clientes deben tener en cuenta lo siguiente:

Capacidad de los materiales: ¿Puede el fabricante proporcionar acero inoxidable 316L de alta calidad y documentación de materiales trazable?

Tratamiento de superficies: ¿Se controlan los requisitos de electropulido y acabado superficial interno?

Pruebas de fugas: ¿El fabricante dispone de capacidades fiables para realizar pruebas de fugas de helio?

Ensamblaje en sala limpia: ¿Se limpian y ensamblan los componentes críticos en condiciones controladas?

Personalización: ¿Puede el fabricante modificar los rangos de presión, las conexiones, las configuraciones del cuerpo y los materiales del diafragma?

Control de calidad: ¿Se dispone de registros de inspección y pruebas para los componentes críticos?

Experiencia en la aplicación: ¿El proveedor comprende los sistemas de suministro de gas para semiconductores, en lugar de limitarse a fabricar reguladores industriales generales?

Soporte técnico: ¿Puede el proveedor ayudar con la selección del regulador, la integración del sistema y la resolución de problemas?

Estos factores son especialmente importantes para los fabricantes de equipos originales (OEM), los fabricantes de equipos para semiconductores, los integradores de sistemas de gas y las empresas de ingeniería.

Soluciones personalizadas de reguladores de presión UHP
Los distintos procesos de fabricación de semiconductores tienen diferentes requisitos de presión y caudal. Un regulador estándar de catálogo no siempre proporciona la solución óptima.

Un fabricante con experiencia debería ser capaz de desarrollar configuraciones personalizadas basadas en:

Tipo de gas
Presión de entrada
Presión de salida
Requisito de flujo
Tipo de conexión
Requerimientos materiales
Acabado de la superficie
Especificaciones de fugas
Espacio de instalación
Requisitos de automatización
Los reguladores personalizados pueden integrarse en armarios de gas, paneles de gas, VMB, VMP y otros sistemas de distribución de gas para semiconductores.

¿Por qué elegir un fabricante profesional de reguladores de presión UHP?
En las aplicaciones de semiconductores, el regulador es un componente fundamental, no un simple accesorio para reducir la presión. Su rendimiento puede influir en la estabilidad, la limpieza y la fiabilidad de todo el sistema de suministro de gas.

Un fabricante profesional debe combinar el mecanizado de precisión, la selección de materiales de alta pureza, el tratamiento de superficies, la fabricación limpia, las pruebas de presión, las pruebas de fugas y la ingeniería de aplicaciones.

Para los clientes que adquieren reguladores de presión UHP de China, es fundamental evaluar la capacidad de producción y los procedimientos de control de calidad del fabricante. El mejor proveedor debe ofrecer no solo precios competitivos, sino también calidad constante, documentación técnica, personalización y un soporte técnico eficaz.


reguladores de presión de gas de ultra alta pureza
Conclusión
Un fabricante de reguladores de presión de ultra alta pureza para aplicaciones de semiconductores debe cumplir con exigentes requisitos de pureza, estabilidad de la presión, rendimiento en cuanto a fugas, compatibilidad de materiales y limpieza en la fabricación.

Desde CVD y ALD hasta grabado, implantación iónica, armarios de gas, paneles de gas y sistemas centralizados de distribución de gas, los reguladores de presión de ultra alta presión (UHP) desempeñan un papel esencial en el suministro seguro y constante de gases de proceso.

Mediante la selección de acero inoxidable 316L de alta pureza, conductos de flujo internos optimizados, estructuras de bajo volumen muerto, mecanismos de diafragma de precisión, conexiones de sellado frontal fiables y procedimientos de limpieza y prueba rigurosos, los fabricantes pueden producir reguladores de presión adecuados para los exigentes entornos de la industria de los semiconductores.

A medida que la fabricación de semiconductores avanza hacia nodos de proceso más avanzados y fábricas cada vez más automatizadas, la importancia de un suministro de gas preciso y con control de contaminación seguirá creciendo. Colaborar con un fabricante experimentado de reguladores de presión de ultra alta presión (UHP) puede ayudar a los fabricantes de equipos para semiconductores y a los integradores de sistemas de gas a lograr un control de presión estable, un rendimiento fiable del sistema y una fiabilidad operativa a largo plazo.

Para obtener más información sobre el fabricante de reguladores de presión de ultra alta pureza para aplicaciones de semiconductores, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
