Guía de selección de reguladores de gas de alta presión para sistemas de gas industriales

Los reguladores de gas de alta presión son componentes esenciales en los sistemas de gas industriales, ya que proporcionan una presión de gas controlada y estable desde las fuentes de alta presión hasta los equipos posteriores. Ya sea en la fabricación de semiconductores, el procesamiento químico, laboratorios, soldadura, producción farmacéutica o distribución de gases especiales, el regulador adecuado puede mejorar la estabilidad del proceso, la seguridad operativa, el aprovechamiento del gas y la fiabilidad de los equipos.

Seleccionar un regulador de gas de alta presión es más complejo que simplemente igualar la presión de entrada y salida. Deben considerarse el tipo de gas, el rango de presión, el caudal, los materiales, la temperatura, el tipo de conexión, los requisitos de estanqueidad, la limpieza y la configuración de control. Un regulador mal seleccionado puede provocar inestabilidad de la presión, contaminación, consumo excesivo de gas o fallos prematuros de los componentes.

Esta guía explica los factores clave que los ingenieros y los equipos de compras deben tener en cuenta al seleccionar reguladores de gas de alta presión para sistemas de gas industriales.

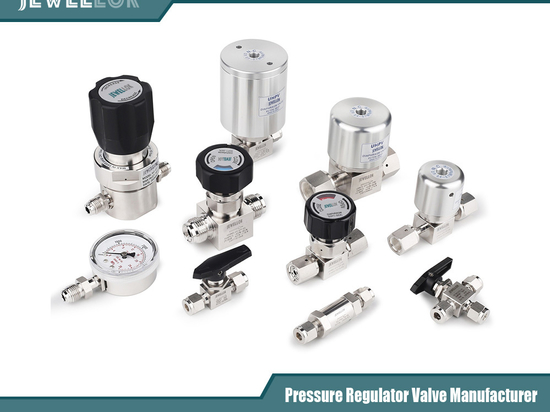

regulador de presión y válvula reductora de presión
¿Qué es un regulador de gas de alta presión?

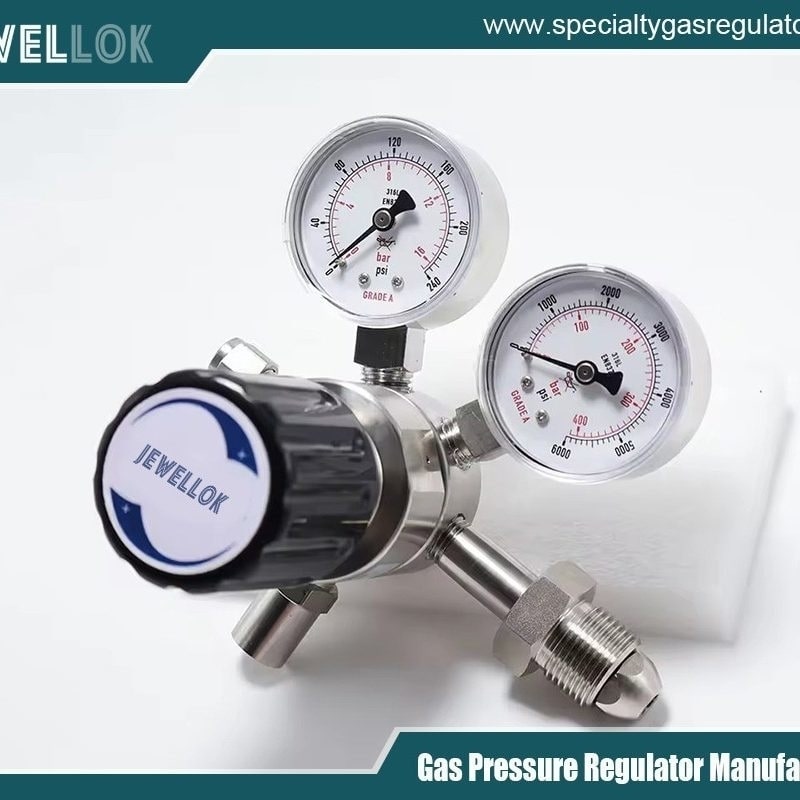

Un regulador de gas de alta presión es un dispositivo de control de presión diseñado para reducir la presión del gas procedente de una fuente de alta presión a una presión aguas abajo más baja y controlada.

El gas industrial puede almacenarse en cilindros, remolques cisterna, tanques de almacenamiento a granel u otros sistemas de suministro de alta presión. La presión de entrada puede variar significativamente según el gas y la aplicación. Un regulador mantiene la presión de salida requerida incluso cuando la presión de suministro cambia o la demanda de gas fluctúa.

Un regulador de gas de alta presión típico consta de:

Entrada de alta presión
Salida de baja presión
Mecanismo de control de presión
Diafragma o elemento sensor
Asiento de válvula y obturador
Mecanismo de ajuste
Manómetros o sensores de presión
Componentes de alivio o seguridad, cuando sea necesario
Para aplicaciones industriales exigentes, los reguladores también pueden incorporar reducción de presión en dos etapas, válvulas de cierre integradas, conexiones de purga, filtros o control electrónico de presión.

Por qué es importante seleccionar el regulador adecuado
La regulación de la presión afecta directamente al rendimiento de los equipos posteriores. Un regulador demasiado pequeño puede restringir el flujo y provocar una caída de presión excesiva. Un regulador con características de control deficientes puede generar una presión de salida inestable ante cambios en el flujo.

En las aplicaciones de semiconductores y fabricación avanzada, la estabilidad de la presión es especialmente importante porque los gases de proceso pueden suministrarse a equipos sensibles como los sistemas CVD, PVD, ALD y de grabado.

Para gases corrosivos, tóxicos, inflamables o de alta pureza, la compatibilidad de los materiales y la construcción hermética son igualmente importantes.

Por lo tanto, los principales objetivos a la hora de seleccionar un organismo regulador son:

Mantener una presión estable aguas abajo.
Gestione la presión de entrada requerida de forma segura.
Proporcionar suficiente capacidad de flujo.
Minimizar las fugas internas y externas.
Evitar la contaminación del flujo de gas.
Asegúrese de que sea compatible con el gas del proceso.
Proporcionar un rendimiento fiable en las condiciones de funcionamiento previstas.
1. Determinar el tipo de gas
El primer paso consiste en identificar el gas que se está controlando.

Los distintos gases presentan características físicas y químicas diferentes. El peso molecular, la corrosividad, la toxicidad, la inflamabilidad, las propiedades oxidantes y la compatibilidad con los materiales reguladores pueden influir en el diseño.

Los gases industriales comunes incluyen:

Nitrógeno (N₂)
Oxígeno (O₂)
Argón (Ar)
Helio (él)
Hidrógeno (H₂)
Dióxido de carbono (CO₂)
Amoníaco (NH₃)
Silano (SiH₄)
gases que contienen cloro
Gases especiales para procesos de semiconductores
Para gases inertes, se suelen utilizar reguladores de acero inoxidable. Los gases reactivos o corrosivos pueden requerir materiales en contacto con el fluido y tratamientos superficiales especialmente seleccionados.

Para aplicaciones de alta pureza, la construcción interna debe minimizar la generación de partículas, la adsorción, el volumen muerto y la posible contaminación.

Verifique siempre la compatibilidad química entre el gas y todos los componentes en contacto con el fluido, incluidos el diafragma, el asiento de la válvula, el cuerpo, las juntas y los racores.

2. Compruebe la presión máxima de entrada.
La presión máxima de entrada es una de las especificaciones más importantes.

Un regulador debe estar diseñado para la presión máxima posible aguas arriba, no simplemente para la presión normal de funcionamiento.

Por ejemplo, si una bombona de gas está conectada directamente al regulador, este debe ser capaz de soportar la presión máxima de llenado de la bombona y las condiciones de temperatura aplicables.

Las especificaciones importantes incluyen:

Presión máxima de entrada
Presión máxima de salida
Presión máxima de trabajo admisible
Presión de prueba
Presión de rotura
Rango de temperatura de funcionamiento
Deberá considerarse un margen de seguridad adecuado de acuerdo con las normas de ingeniería aplicables y el diseño del sistema.

En los sistemas de gas industrial de alta presión, los ingenieros nunca deben seleccionar un regulador basándose únicamente en la presión media utilizada durante el funcionamiento normal.

3. Seleccione el rango de presión de salida requerido.
El rango de presión de salida determina si el regulador puede proporcionar la presión de funcionamiento requerida aguas abajo.

Las aplicaciones industriales comunes pueden requerir presiones de salida relativamente bajas, mientras que los sistemas de procesos especializados pueden requerir presiones controladas mucho más altas.

Por ejemplo, un sistema puede requerir:

0-1 bares
0-4 bares
0-10 bares
0-25 bares
0-50 bares
Rangos de presión más elevados para aplicaciones especializadas.
El regulador seleccionado debe tener un rango de ajuste adecuado en lugar de funcionar continuamente en el extremo de su capacidad.

Un regulador diseñado específicamente para el rango de presión objetivo generalmente proporciona un mejor control y una mayor sensibilidad de ajuste.

4. Evaluar los requisitos de caudal
La clasificación de presión por sí sola no determina si un regulador es adecuado. La capacidad de flujo es igualmente importante.

El regulador debe suministrar un caudal de gas suficiente a la presión de salida requerida sin una caída de presión excesiva.

Los parámetros importantes relacionados con el flujo incluyen:

Caudal máximo
Flujo mínimo controlable
Cv o coeficiente de flujo
Presión de entrada
Presión de salida
Temperatura del gas
Peso molecular del gas
Estabilidad de presión requerida
El caudal de gas se suele especificar en unidades como SLPM, Nm³/h, SCFH o kg/h.

Los ingenieros deben evaluar tanto los requisitos de caudal normal como los de caudal máximo.

Un regulador seleccionado únicamente en función del caudal medio puede tener un rendimiento deficiente cuando varios dispositivos posteriores funcionan simultáneamente.

5. Considere la regulación de una etapa frente a la de dos etapas.
Los reguladores de gas de alta presión suelen estar disponibles en configuraciones de una o dos etapas.

Reguladores de una sola etapa
Un regulador de una sola etapa reduce la presión de entrada a la presión de salida deseada en un solo paso de reducción de presión.

Las ventajas incluyen:

Construcción simple
Tamaño compacto
Menor costo inicial
Fácil mantenimiento
Los reguladores de una sola etapa pueden ser adecuados para aplicaciones en las que las variaciones de la presión de entrada son relativamente limitadas y se acepta una estabilidad moderada de la presión de salida.

Reguladores de dos etapas
Un regulador de dos etapas reduce la presión mediante dos etapas secuenciales.

Esta configuración puede proporcionar una presión de salida más estable a medida que disminuye la presión del cilindro.

La regulación en dos etapas resulta especialmente útil cuando:

La presión de suministro varía significativamente.
Es importante mantener una presión estable aguas abajo.
El sistema funciona durante un largo período de servicio del cilindro.
Las variaciones de presión podrían afectar al rendimiento del proceso.
En los sistemas críticos de suministro de gas, un diseño de dos etapas puede ayudar a reducir la influencia de las variaciones de la presión de la fuente.

6. Elija los materiales humedecidos adecuados.
La selección de materiales es fundamental para los reguladores de gases industriales.

El acero inoxidable 316L se utiliza ampliamente en aplicaciones de gas exigentes debido a su resistencia, resistencia a la corrosión y compatibilidad con muchos gases industriales y especiales.

Dependiendo de la aplicación, se pueden utilizar otros materiales para:

Asientos de válvula
diafragmas
Juntas tóricas
Juntas
Componentes internos
Para aplicaciones de semiconductores de alta pureza, los reguladores pueden utilizar una construcción de acero inoxidable cuidadosamente controlada con superficies internas electropulidas o con acabados especiales.

El objetivo es reducir:

Corrosión
Generación de partículas
Retención de humedad
adsorción de gases
Desgasificación
contaminación metálica
La selección de materiales siempre debe basarse en la composición química real del gas y en las condiciones de funcionamiento.

7. Diafragma frente a detección por pistón
El mecanismo de detección influye en el rendimiento del regulador.

Los reguladores de diafragma utilizan un diafragma flexible para detectar la presión aguas abajo y controlar la válvula.

Las ventajas pueden incluir:

Alta sensibilidad
Buen control de la presión
Baja fricción
Riesgo de contaminación reducido
Rendimiento adecuado para sistemas de gas de alta pureza.
Los reguladores basados ​​en pistones pueden proporcionar un rendimiento robusto a presiones más altas y en aplicaciones donde la durabilidad es una prioridad.

Para sistemas de gas de ultra alta pureza, a menudo se prefieren los diseños basados ​​en diafragmas porque pueden proporcionar un control de presión preciso y sensible con los materiales y procesos de fabricación adecuados.

8. Considere los requisitos de alta pureza.
La regulación estándar de gases industriales y la regulación de gases de ultra alta pureza tienen requisitos diferentes.

En la fabricación de semiconductores y otras aplicaciones sensibles a la contaminación, los organismos reguladores pueden tener que cumplir requisitos estrictos para:

Acabado de la superficie
Limpieza interior
tasa de fuga de helio
Generación de partículas
Control de la humedad
volumen muerto
Compatibilidad de materiales
Volumen interno
Los reguladores de alta pureza se fabrican normalmente mediante procesos controlados y se limpian específicamente para aplicaciones de servicio de gas.

Los componentes de acero inoxidable 316L con un acabado interno de alta calidad se utilizan habitualmente en sistemas de suministro de gas de ultra alta pureza.

El diseño de la conexión también es importante. Las conexiones tipo VCR se utilizan ampliamente en sistemas de gas de alta pureza porque, cuando se instalan correctamente, proporcionan un sellado metal-metal fiable.

9. Evaluar el rendimiento de las fugas
Las fugas son una preocupación importante en los sistemas de gas a alta presión.

Las fugas externas pueden generar riesgos para la seguridad, mientras que las fugas internas pueden provocar inestabilidad de presión o transferencia de gas no deseada.

En el caso de gases especiales tóxicos, corrosivos, inflamables o costosos, minimizar las fugas es especialmente importante.

Dependiendo de la aplicación, los fabricantes pueden especificar pruebas de fugas de helio y rendimiento de fugas utilizando valores como:

<1 × 10⁻⁹ células/segundo He

Sin embargo, la especificación de fuga aceptable real debe determinarse de acuerdo con el tipo de gas del sistema, la presión, los requisitos de seguridad y las normas aplicables.

No dé por sentado que todos los reguladores tienen el mismo nivel de fugas. Solicite especificaciones de prueba documentadas al adquirir reguladores para aplicaciones críticas.

10. Seleccione las conexiones correctas
El regulador debe ser compatible con el estándar de conexión del sistema de gas.

Los tipos de conexión más comunes incluyen:

NPT
BSP
Vídeo
Racores de tubo
Accesorios de compresión
Conexiones bridadas
Los sistemas de semiconductores de alta pureza suelen utilizar conexiones selladas con metal, como los conectores de las videograbadoras.

El tamaño de la conexión también debe coincidir con el caudal requerido. Una conexión de tamaño insuficiente puede generar pérdidas de presión innecesarias.

Al diseñar un sistema de gas industrial, se debe confirmar la compatibilidad de las conexiones entre cilindros, reguladores, válvulas, paneles de gas, colectores, tuberías y equipos posteriores.

11. Considere los manómetros y el monitoreo.
Un regulador puede venir equipado con uno o más manómetros.

Las configuraciones típicas incluyen:

Manómetro de entrada
manómetro de presión de salida
Sensor de presión digital
Transmisor de presión
Interfaz de monitorización remota
El manómetro de entrada permite a los operadores controlar la presión de la fuente, mientras que el manómetro de salida confirma la presión suministrada a los equipos posteriores.

En los sistemas automatizados de suministro de gas, los transmisores de presión pueden proporcionar datos en tiempo real a un PLC, un sistema de control o una plataforma de monitorización de las instalaciones.

Esto resulta especialmente valioso en las fábricas de semiconductores y en los sistemas automatizados de gases de proceso, donde se requiere una monitorización continua de la presión.

12. Temperatura y condiciones ambientales
La temperatura puede afectar al rendimiento del regulador.

La presión del gas, las propiedades del material, el comportamiento del elastómero y las características del flujo pueden variar con la temperatura.

Antes de seleccionar un regulador, determine:

Temperatura de funcionamiento normal
Temperatura mínima
La temperatura máxima
Condiciones ambientales
Ubicación de la instalación
Ciclo térmico potencial
En el caso de instalaciones exteriores, el regulador puede necesitar protección adicional contra las inclemencias del tiempo y las temperaturas extremas.

Para aplicaciones con gases criogénicos o a bajas temperaturas, las especificaciones estándar del regulador pueden no ser suficientes y puede ser necesario un equipo especializado.

13. Estabilidad de la presión y caída
Un regulador no necesariamente mantiene exactamente la misma presión de salida a cada caudal.

A medida que aumenta el caudal aguas abajo, la presión de salida puede disminuir. Este fenómeno se conoce comúnmente como caída de presión del regulador.

Para aplicaciones industriales generales, una ligera caída puede ser aceptable.

Sin embargo, para aplicaciones de procesos de precisión, la estabilidad de la presión puede ser fundamental.

Al comparar reguladores, los ingenieros deben revisar las curvas de rendimiento que muestran la presión de salida en función del caudal bajo condiciones definidas de presión de entrada.

Esto proporciona una comprensión más realista del rendimiento del regulador que si solo se tuviera en cuenta el rango de presión nominal.

14. Características de seguridad para sistemas de gas industriales
La seguridad debe considerarse junto con el rendimiento del control de presión.

Dependiendo de la aplicación, un sistema regulador de gas de alta presión puede incorporar:

Válvulas de alivio de presión
Válvulas de cierre
Revisar válvulas
Protección contra exceso de flujo
Conexiones de purga
Líneas de ventilación
Sistemas de conmutación de doble cilindro
Detección de gas
Aislamiento automático
El regulador no debe considerarse el único dispositivo de seguridad. Un sistema completo de suministro de gas requiere controles de ingeniería adecuados, componentes con clasificación de presión, ventilación, detección de gas cuando sea necesario y procedimientos apropiados para el riesgo que representa el gas.

Aplicaciones de reguladores de gas de alta presión
Los reguladores de gas de alta presión se utilizan en numerosos sectores industriales.

Fabricación de semiconductores
Las aplicaciones incluyen:

Gabinetes de gas
Sistemas de suministro de gas
CVD
ALD
Aguafuerte
implantación
Distribución de gases especiales
La estabilidad de la presión y el control de la contaminación son particularmente importantes.

Tratamiento de Productos Químicos
Los reguladores controlan los gases de proceso utilizados en reactores, sistemas de mezcla y equipos de producción química.

Fabricación farmacéutica
El suministro de gas limpio y una presión estable pueden respaldar los procesos de fabricación y de laboratorio donde la pureza del gas es importante.

Soldadura y fabricación de metales
Los gases industriales, como el argón, el oxígeno, el dióxido de carbono y las mezclas de gases de protección, requieren un suministro controlado a los equipos de soldadura y corte.

Laboratorios
Los centros de investigación utilizan reguladores para gases comprimidos, instrumentos analíticos, gases de calibración y sistemas experimentales especializados.

Errores comunes al seleccionar un regulador de gas de alta presión
Durante la selección del regulador, se producen con frecuencia varios errores.

Error 1: Seleccionar únicamente por presión.
Un regulador puede tener una presión nominal adecuada pero una capacidad de caudal insuficiente.

Error 2: Ignorar la compatibilidad de los gases.
Los materiales aptos para el nitrógeno pueden no ser aptos para gases corrosivos o reactivos.

Error 3: Utilizar un regulador estándar para un servicio de ultra alta pureza.
Los reguladores de uso general pueden introducir una contaminación inaceptable.

Error 4: Ignorar la demanda máxima.
El caudal normal no representa necesariamente el requerimiento máximo del sistema.

Error 5: Elegir la conexión incorrecta.
Las conexiones incorrectas pueden provocar problemas de instalación y riesgos de fugas.

Error 6: No tener en cuenta la caída de presión.
Un regulador puede parecer adecuado a un caudal determinado, pero volverse inestable a una mayor demanda.

Lista de verificación para la selección de reguladores de gas de alta presión
Antes de comprar un regulador, confirme los siguientes parámetros:

Parámetro Requisito de selección
Tipo de gas Confirmar la compatibilidad química
Presión máxima de entrada Debe cumplir con la presión del sistema.
Presión de salida Coincidir con el rango de funcionamiento requerido
Tasa de flujo Incluir la demanda normal y máxima
Etapas de regulación De una o dos etapas
Materiales húmedos Compatible con gas de proceso
Diafragma Seleccionar según la pureza y la presión.
Tasa de fuga Cumplir con los requisitos de seguridad del sistema
Conexión NPT, BSP, VCR, tubo, etc.
Temperatura Confirmar el rango de funcionamiento
HoReCa Requerido para servicio de alta pureza
Control de la presión Medidor, sensor o transmisor
Certificaciones Verifique las normas aplicables.
Mantenimiento Considere la facilidad de mantenimiento y las piezas de repuesto.

válvulas de control de gas de alta presión para uso industrial
Conclusión
Seleccionar el regulador de gas de alta presión adecuado es una decisión de ingeniería crucial para cualquier sistema de gas industrial. El regulador correcto debe ofrecer más que una simple reducción de presión. Debe proporcionar un control estable, un caudal suficiente, un sellado fiable, compatibilidad con los materiales y un funcionamiento seguro en las condiciones reales del sistema de gas.

Para aplicaciones industriales estándar, el rango de presión, la capacidad de flujo, la compatibilidad de gases, el tipo de conexión y las características de seguridad son los factores principales a considerar. Para aplicaciones en semiconductores, productos farmacéuticos y otras aplicaciones de alta pureza, los ingenieros también deben evaluar el acabado superficial interno, la limpieza, el volumen muerto, el rendimiento en cuanto a fugas, la construcción del diafragma y la tecnología de conexión.

Un proceso de selección sistemático puede ayudar a prevenir la inestabilidad de la presión, la contaminación, las fallas prematuras de los componentes y los costos operativos innecesarios.

Para aplicaciones críticas, se recomienda proporcionar al fabricante del regulador todos los parámetros de funcionamiento —incluidos el tipo de gas, la presión máxima de entrada, la presión de salida requerida, el caudal, la temperatura, los requisitos de pureza y las especificaciones de conexión— antes de seleccionar el modelo final.

Un regulador de gas de alta presión seleccionado adecuadamente puede convertirse en una base fiable para un sistema de suministro de gas industrial seguro, estable y eficiente.

Para obtener más información sobre la guía de selección de reguladores de gas para sistemas de gas industriales, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ para obtener más información.
