Cómo seleccionar una válvula de diafragma de ultra alta pureza para el suministro de gases corrosivos

Cómo seleccionar una válvula de diafragma de ultra alta pureza para el suministro de gases corrosivos

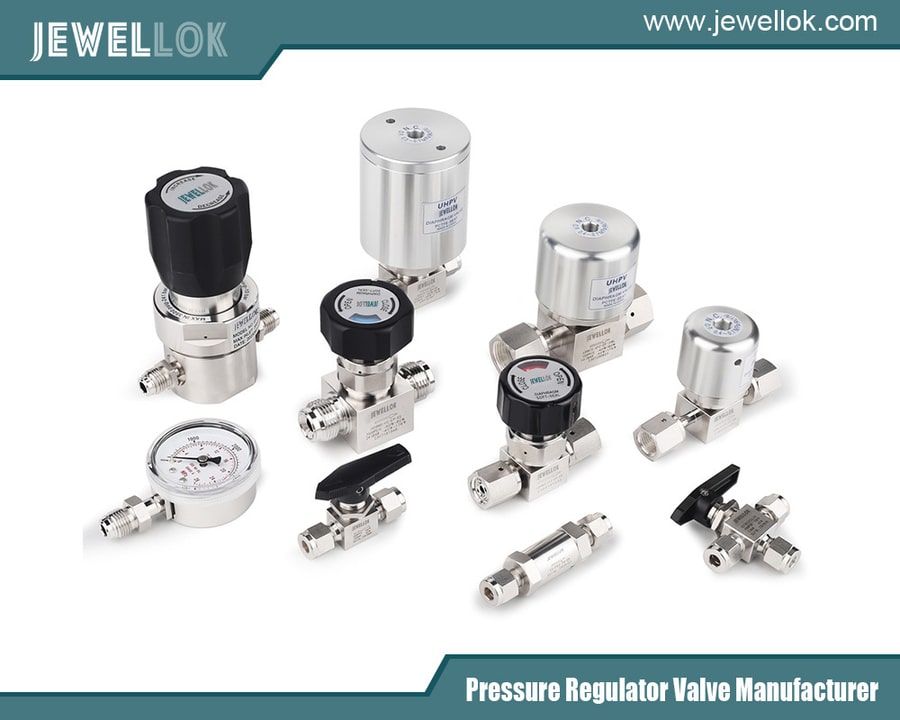

En la fabricación de semiconductores, la producción fotovoltaica, la fabricación de semiconductores compuestos, el procesamiento farmacéutico y otras industrias de alta tecnología, los gases corrosivos deben suministrarse de forma segura, constante y con una contaminación mínima. La válvula es uno de los componentes más críticos del sistema de suministro de gas, ya que controla directamente el aislamiento del gas, las rutas de flujo, la estabilidad de la presión y la integridad del proceso.

Para gases corrosivos y de ultra alta pureza (UHP), la selección de una válvula industrial convencional rara vez es suficiente. Es necesario evaluar conjuntamente los materiales de la válvula, la construcción del diafragma, el acabado superficial interno, el volumen muerto, el rendimiento ante fugas, el tipo de conexión y la limpieza del proceso de fabricación. Una válvula de diafragma de ultra alta pureza seleccionada adecuadamente puede mejorar la fiabilidad del proceso, reducir los riesgos de contaminación, prolongar la vida útil y garantizar un rendimiento estable en los procesos de fabricación de semiconductores.

Este artículo explica los factores clave que los ingenieros deben tener en cuenta al seleccionar una válvula de diafragma de ultra alta presión (UHP) para sistemas de suministro de gases corrosivos.


1. Primero, comprenda las condiciones del gas y del proceso.
El primer paso consiste en identificar las condiciones reales del servicio de gas antes de elegir una válvula. Los distintos gases corrosivos pueden tener propiedades químicas y requisitos de compatibilidad significativamente diferentes.

Entre los gases corrosivos o reactivos comunes que se utilizan en aplicaciones de semiconductores y fabricación avanzada se incluyen el cloro (Cl₂), el cloruro de hidrógeno (HCl), el bromuro de hidrógeno (HBr), el hexafluoruro de azufre (SF₆), el trifluoruro de nitrógeno (NF₃), el tricloruro de boro (BCl₃) y otros gases de proceso.

El proceso de selección debe tener en cuenta:

Composición y concentración de gases
Presión de trabajo
Presión máxima
Temperatura de funcionamiento
Tasa de flujo
Reactividad química y en fase gaseosa
Frecuencia del ciclo de la válvula
Vida útil requerida de la válvula
Requisitos de pureza
Requisitos de seguridad del proceso
Por ejemplo, una válvula diseñada para nitrógeno de alta pureza puede no ser adecuada para gases halogenados altamente reactivos. Por lo tanto, la compatibilidad química debe verificarse para cada componente en contacto con el fluido, en lugar de evaluarse únicamente a partir del material externo de la válvula.

2. Elija materiales compatibles con gases corrosivos.
La compatibilidad de los materiales es una de las consideraciones más importantes a la hora de seleccionar una válvula de diafragma para el suministro de gases corrosivos.

Las válvulas de gas UHP de alta calidad suelen utilizar acero inoxidable para el cuerpo de la válvula y los componentes metálicos en contacto con el fluido. El acero inoxidable 316L es ampliamente utilizado debido a su resistencia a la corrosión, su resistencia mecánica y su idoneidad para aplicaciones con gases de alta pureza.

Para aplicaciones exigentes en semiconductores, los ingenieros pueden especificar acero inoxidable 316L de mayor calidad, fabricado mediante procesos controlados como la fusión por inducción al vacío (VIM) y la refundición por arco al vacío (VAR). Estos procesos contribuyen a mejorar la consistencia del material y a reducir los niveles de impurezas.

Sin embargo, el material del cuerpo es solo una parte de la ecuación. El diafragma, el asiento, los sellos, los componentes del vástago y otros materiales en contacto con el fluido también deben ser químicamente compatibles con el gas del proceso.

Para gases altamente corrosivos, pueden ser necesarias aleaciones especiales para el diafragma o materiales resistentes a la corrosión. Un diafragma de superaleación a base de cobalto, por ejemplo, puede proporcionar una excelente durabilidad mecánica y resistencia a la corrosión en aplicaciones exigentes con gases.

Por lo tanto, la selección del material debe basarse en todo el recorrido en contacto con el fluido, y no solo en el cuerpo de la válvula.

3. Evalúe cuidadosamente el diseño del diafragma.
El diafragma es el componente clave de una válvula de diafragma. A diferencia de las válvulas convencionales, que pueden usar vástagos deslizantes o sistemas de empaquetadura expuestos al entorno del proceso, una válvula de diafragma utiliza un diafragma metálico flexible para aislar el mecanismo actuador del gas.

Este diseño ofrece varias ventajas para el suministro de gas de ultra alta presión.

En primer lugar, el diafragma proporciona un aislamiento altamente fiable entre el gas de proceso y el mecanismo operativo externo. En segundo lugar, al no haber un empaquetamiento de vástago convencional expuesto directamente al gas de proceso, se reduce la posible contaminación y las fugas. En tercer lugar, el diafragma permite un cierre preciso y un funcionamiento repetible.

Para aplicaciones con gases corrosivos, el espesor del diafragma, el material, el método de conformado, la calidad de la soldadura y la resistencia a la fatiga son factores importantes.

La válvula debe ser capaz de mantener un rendimiento fiable tras repetidos ciclos de apertura y cierre. Un diafragma mal diseñado puede sufrir fatiga, deformación o fallo prematuro, especialmente bajo altas frecuencias de ciclo o fluctuaciones de presión.

Al comparar válvulas, solicite al fabricante información sobre el material del diafragma, las pruebas de vida útil, la presión nominal y la compatibilidad con los gases aplicables.

4. Considere el acabado y la limpieza de las superficies internas.
Los sistemas de gas de ultra alta pureza son muy sensibles a la contaminación. Incluso cuando la válvula está fabricada con una aleación adecuada, una mala calidad de la superficie interna puede afectar negativamente la pureza del gas.

Por lo tanto, las superficies internas en contacto con el agua deben tener un acabado superficial controlado. El electropulido se utiliza habitualmente en componentes de gas de ultra alta presión (UHP) porque permite obtener una superficie más lisa y limpia, a la vez que reduce las irregularidades microscópicas.

Una superficie interna lisa puede ayudar a reducir la retención de partículas, mejorar la facilidad de limpieza y minimizar los lugares donde se podría acumular humedad o contaminantes.

La especificación de rugosidad superficial debe evaluarse junto con la pureza del gas prevista y los requisitos del sistema. Para aplicaciones exigentes en semiconductores, los fabricantes pueden proporcionar valores de Ra controlados y procedimientos de limpieza documentados.

La limpieza es igualmente importante. Las válvulas UHP deben limpiarse, ensamblarse y embalarse en condiciones controladas para evitar que partículas, hidrocarburos, humedad y otros contaminantes entren en el sistema de gas.

5. Minimizar el volumen muerto
El volumen muerto se refiere a las áreas dentro de la válvula donde el gas del proceso puede quedar atrapado en lugar de fluir directamente a través del conducto principal del gas.

Los grandes volúmenes muertos pueden generar varios problemas. El gas atrapado puede aumentar los requisitos de purga, ralentizar la reposición del gas y, potencialmente, contribuir a la contaminación cruzada cuando cambia el gas del proceso.

Por lo tanto, para muchas aplicaciones de suministro de gas en la industria de semiconductores, se prefiere una válvula de diafragma con un volumen muerto reducido.

Al evaluar el diseño de las válvulas, los ingenieros deben examinar el recorrido interno del flujo en lugar de limitarse a observar las dimensiones externas. Una válvula compacta no necesariamente tiene el menor volumen muerto interno.

El bajo volumen interno resulta especialmente valioso en aplicaciones que implican gases especiales costosos, cambios frecuentes de gas o recetas de proceso altamente sensibles.

6. Compruebe la tasa de fuga de helio y el rendimiento del sellado.
La estanqueidad es otro criterio de selección fundamental.

Una válvula de diafragma de ultra alta presión (UHP) debe proporcionar un sellado fiable bajo las condiciones de presión y temperatura especificadas. Las pruebas de fugas con helio se utilizan ampliamente para verificar la integridad de los componentes de gas de alta pureza, ya que el helio puede detectar fugas extremadamente pequeñas.

Dependiendo de la aplicación, las especificaciones pueden incluir límites de fugas externas e internas extremadamente bajos, a veces en el rango de 10⁻⁹ mbar·L/s o unidades equivalentes.

Sin embargo, los ingenieros no deben comparar las especificaciones de fugas sin verificar las condiciones de prueba. La presión de prueba, el método de prueba, los criterios de aceptación y si la especificación se aplica a fugas externas o en el asiento deben estar claramente definidos.

En el caso de gases peligrosos o corrosivos, la fiabilidad en la estanqueidad es especialmente importante, ya que incluso una pequeña fuga puede generar problemas de seguridad, medioambientales y de control de procesos.

7. Seleccione el tipo de conexión correcto.
La configuración de la conexión afecta a la fiabilidad, la limpieza y el mantenimiento de la instalación.

Las opciones de conexión habituales para los sistemas de suministro de gas de ultra alta pureza (UHP) incluyen conexiones de sellado frontal tipo VCR, conexiones soldadas a tope, conexiones de tubo y otros accesorios de alta pureza.

Las conexiones de sellado frontal VCR se utilizan ampliamente en aplicaciones donde la flexibilidad y el mantenimiento del equipo son importantes. Proporcionan un sellado metal-metal y, si se instalan correctamente, permiten el uso de gas de alta pureza.

Las conexiones soldadas pueden reducir el número de juntas mecánicas y suelen elegirse para sistemas permanentes de distribución de gas. Sin embargo, la soldadura requiere procedimientos, equipos, inspección y limpieza posterior adecuados.

Por lo tanto, el tipo de conexión debe seleccionarse en función de la arquitectura del sistema, los requisitos de mantenimiento, la presión nominal, el espacio de instalación y las especificaciones de pureza.

8. Considerar los requisitos de actuación y automatización.
Una válvula de diafragma puede accionarse manualmente o integrarse en un sistema automatizado de suministro de gas.

Las válvulas manuales pueden ser adecuadas para aplicaciones de aislamiento sencillas, puntos de mantenimiento o funcionamiento de baja frecuencia. Las válvulas de diafragma neumáticas automatizadas suelen preferirse en armarios de gas para semiconductores, paneles de gas, sistemas de suministro de productos químicos y equipos de proceso donde se requiere operación remota.

Para los sistemas automatizados, los ingenieros deben evaluar:

Presión de actuación
Response time
Configuración normalmente abierta o normalmente cerrada
Retroalimentación de la posición de la válvula
Ciclos de vida
Compatibilidad de la señal de control
Requisitos de seguridad
Integración con PLC o sistemas de control de procesos.
El actuador debe ser compatible con los requisitos de funcionamiento de la válvula. En sistemas críticos para la seguridad, la posición de fallo debe seleccionarse en función de las consecuencias de la pérdida de alimentación eléctrica, aire comprimido o señal de control.

9. Verifique las clasificaciones de presión y temperatura.
La presión nominal de la válvula debe superar las condiciones reales de funcionamiento con un margen de ingeniería adecuado.

Deben considerarse tanto la presión de entrada como la presión diferencial. Algunas válvulas pueden tener limitaciones de rendimiento diferentes según se abran contra presión o funcionen en condiciones de presión equilibrada.

La temperatura también es importante porque los materiales del diafragma, las juntas, los componentes del actuador y otros materiales pueden tener diferentes límites de funcionamiento.

Para el suministro de gases corrosivos, los ingenieros deben verificar el rango operativo completo en lugar de basarse únicamente en la presión nominal general del catálogo.

10. Busque control de calidad y fabricación de UHP.
Una válvula técnicamente adecuada aún puede causar problemas si no se fabrica siguiendo los procedimientos apropiados de limpieza y control de calidad.

Un fabricante cualificado de válvulas de ultra alta presión (UHP) debe contar con procesos controlados que abarquen la trazabilidad de los materiales, el mecanizado, la limpieza, el montaje, las pruebas y el embalaje.

La documentación importante sobre la calidad puede incluir:

Certificados de materiales
Informes de pruebas de fugas
Especificaciones de acabado superficial
Certificados de limpieza
Registros de inspección dimensional
Registros de pruebas de presión
Pruebas del ciclo del diafragma
Documentación de trazabilidad del producto
En las aplicaciones de semiconductores, la trazabilidad puede ser especialmente valiosa, ya que los ingenieros pueden necesitar identificar el lote de producción y el historial de materiales de los componentes individuales.

El entorno de fabricación también debe ser adecuado para componentes de alta pureza. Un montaje y embalaje controlados pueden reducir el riesgo de que se introduzcan partículas y otros contaminantes tras la limpieza final.

11. Comparar el costo total en lugar de solo el precio de compra.
La válvula más barata no siempre es la opción más económica.

En aplicaciones con gases corrosivos, la falla prematura del diafragma, las fugas, la contaminación, el mantenimiento no planificado o el tiempo de inactividad del proceso pueden costar sustancialmente más que el precio de compra original de la válvula.

Los ingenieros deben considerar el costo total de propiedad, que incluye:

precio de compra inicial
Costo de instalacion
Frecuencia de mantenimiento
Vida útil esperada
Piezas de repuesto
Pérdida de gas causada por fugas
Tiempo de inactividad de producción
Procedimientos de limpieza y reemplazo
Disponibilidad de soporte técnico.
Una válvula de diafragma UHP de mayor calidad puede ofrecer un mejor valor a largo plazo si mejora la fiabilidad y reduce los requisitos de mantenimiento.

12. Preguntas que debe hacerle al fabricante de la válvula.
Antes de realizar un pedido, los clientes deben solicitar información técnica detallada al fabricante de la válvula.

Algunas preguntas útiles incluyen:

¿Qué materiales se utilizan para todos los componentes en contacto con el fluido?
¿El material del diafragma es compatible con el gas corrosivo objetivo?
¿Cuál es la rugosidad de la superficie interna?
¿La superficie humedecida está electropulida?
¿Cuál es la tasa de fuga externa de helio?
¿Cuál es la especificación de fugas del asiento?
¿Cuál es el volumen muerto interno?
¿Cuál es el rango de presión y temperatura nominal?
¿Cuál es la vida útil esperada del diafragma?
¿Cómo se limpian y empaquetan las válvulas?
¿Están disponibles los certificados de materiales y de pruebas?
¿Se puede personalizar la válvula para conexiones VCR o soldadas?
¿Es posible integrar la válvula con un sistema de accionamiento neumático y retroalimentación de posición?
¿Está disponible la trazabilidad del producto?
Un fabricante que puede proporcionar respuestas claras y documentadas suele estar mejor posicionado para dar soporte a aplicaciones de ultra alta presión (UHP) exigentes.


Conclusión
La selección de una válvula de diafragma de ultra alta pureza para el suministro de gases corrosivos requiere mucho más que elegir una válvula basándose en el tamaño y la presión nominal. La compatibilidad química, el material del diafragma, el acabado de la superficie interna, la limpieza, el volumen muerto, el rendimiento ante fugas, el diseño de la conexión, el accionamiento, la presión nominal y la calidad de fabricación deben considerarse en conjunto.

Para aplicaciones en la industria de semiconductores y otras aplicaciones de alta tecnología, la construcción en acero inoxidable 316L, los materiales de diafragma resistentes a la corrosión, las superficies en contacto con el fluido electropulidas, el bajo volumen muerto, el sellado metálico fiable y las rigurosas pruebas de fugas de helio pueden proporcionar la base para un sistema robusto de suministro de gas.

La mejor válvula es, en definitiva, la que mejor se adapta al entorno completo del proceso. Al evaluar la química del gas, los requisitos de pureza, las condiciones de operación, las necesidades de automatización y la fiabilidad a largo plazo antes de la compra, los ingenieros pueden reducir los riesgos de contaminación, mejorar la seguridad del sistema y lograr un rendimiento más estable en aplicaciones de suministro de gas UHP corrosivo.
