En el complejo mundo del manejo de fluidos, donde la pureza, la resistencia a la corrosión y la fiabilidad absoluta son imprescindibles, la válvula de diafragma de acero inoxidable 316L VIM-VAR se erige como un componente crítico. Entre las diversas construcciones, las válvulas fabricadas con acero inoxidable 316L procesado mediante fusión por inducción al vacío y refundición por arco al vacío (VIM-VAR) representan la máxima expresión de rendimiento para las aplicaciones más exigentes. Este artículo ofrece un análisis técnico exhaustivo del funcionamiento de estas válvulas de élite, la importancia de la calidad de su material y su utilidad en diversas aplicaciones.



El principio fundamental: el aislamiento es clave

En esencia, una válvula de diafragma es una válvula de tipo vertedero o de paso recto que utiliza un diafragma flexible como elemento de sellado y aislamiento. A diferencia de las válvulas de compuerta o de bola, donde el mecanismo de cierre está en contacto directo con el fluido del proceso, el diafragma actúa como una barrera dinámica. Aísla completamente la tapa de la válvula y el mecanismo de accionamiento del flujo de fluido. Este diseño ofrece dos ventajas fundamentales:

Prevención de la contaminación: El fluido del proceso no puede entrar en contacto con el vástago, el actuador o los componentes internos de la cubierta, lo que elimina una posible fuente de contaminación metálica, crecimiento microbiano (en espacios muertos) o generación de partículas.
Integridad de fugas: Proporciona un sello único y confiable (el diafragma) entre el cuerpo y la cubierta, reduciendo drásticamente el riesgo de fugas externas a la atmósfera, una característica de seguridad fundamental para fluidos tóxicos, peligrosos o costosos.

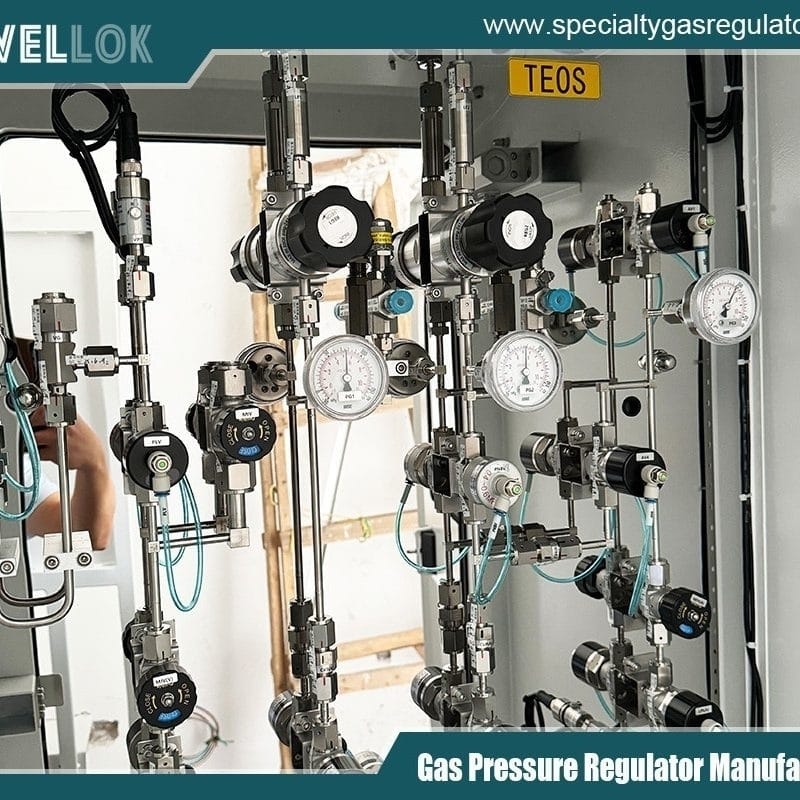

Caja del colector de válvulas de gas SIH4
Anatomía de una válvula de diafragma de acero inoxidable 316L VIM-VAR : Desglose de componentes

Para entender su funcionamiento, primero debemos diseccionar sus componentes clave, prestando especial atención a la ciencia material que hay detrás de ellos.

El cuerpo (acero inoxidable 316L VIM-VAR)
Funciones: Forma el límite de presión principal, que contiene la trayectoria del flujo del fluido. Cuenta con un vertedero elevado (en un diseño de vertedero) o una silla de montar (en diseños de paso recto) contra el cual se sella el diafragma.
Importancia del material (316L VIM-VAR):
Acero inoxidable 316L: Un acero inoxidable austenítico con molibdeno añadido (2-3%) para una resistencia superior a la corrosión por cloruros y picaduras en comparación con el 304/304L. El bajo contenido de carbono (grado «L», ≤0.03 % C) es crucial para prevenir la sensibilización (precipitación de carburo de cromo) durante la soldadura, que puede provocar corrosión intergranular.
Procesamiento VIM-VAR: Este proceso de doble fusión eleva el 316L a un nivel de pureza ultra alta.
VIM (fusión por inducción al vacío): La fusión inicial al vacío elimina impurezas volátiles como gases (O₂, H₂, N₂) y algunos oligoelementos.
VAR (Refusión por arco al vacío): El lingote de VIM se refunde al vacío en un horno de arco controlado. Este proceso refina la microestructura, elimina inclusiones no metálicas (óxidos, sulfuros) y garantiza una homogeneidad química y estructural excepcional.
Resultado: El cuerpo exhibe una resistencia excepcional a la corrosión, una permeabilidad magnética muy baja (importante para herramientas de semiconductores), propiedades mecánicas superiores a la temperatura y un riesgo drásticamente reducido de inclusiones que podrían convertirse en sitios de iniciación para la corrosión o el desprendimiento de partículas.
El diafragma (elastómero multicapa/PTFE con núcleo 316L)
Funciones: El corazón de la válvula. Es un disco flexible que se mueve hacia arriba y hacia abajo para abrir, cerrar y regular el flujo. Su periferia se sujeta entre el cuerpo y la tapa, formando el sello principal.
Construcción: Los diafragmas modernos de alto rendimiento suelen ser estructuras compuestas:
Capa elastomérica (PTFE, EPDM, FKM, etc.): Proporciona la superficie de sellado y compatibilidad química. Para aplicaciones ultrapuras, es común una capa lisa de PTFE (Teflón®) aprobada por la FDA.
Tejido de refuerzo: Integrado para resistencia mecánica y resistencia a la presión.
Disco de núcleo (316L VIM-VAR): Un inserto metálico circular incrustado en el diafragma que conecta al compresor. Este es el elemento de soporte de carga esencial que transfiere la fuerza del actuador uniformemente al diafragma. El uso de acero 316L VIM-VAR garantiza que no se corroa, se fatigue ni contamine el flujo de fluido, incluso si la capa de elastómero se ve afectada.
El compresor
Funciones: Un componente alojado en el capó y conectado al vástago de la válvula. Presiona directamente sobre el núcleo metálico del diafragma, desplazándolo hacia abajo.
El vástago y el actuador
Funciones: El vástago convierte el movimiento rotatorio (volante, actuador eléctrico) o lineal (pistón neumático) en desplazamiento lineal del compresor. El actuador proporciona la fuerza motriz.
El conjunto del capó
Funciones: Encierra el vástago, el compresor y el resorte (si lo hay), y se atornilla al cuerpo de la válvula, atrapando el diafragma. También suele estar fabricado en acero inoxidable 316L VIM-VAR para mantener la integridad del material.


La secuencia operativa: de abierto a cerrado

Posición abierta:
El actuador posiciona el vástago y el compresor en posición completamente retraída (arriba). El diafragma, gracias a su elasticidad inherente y a veces con la ayuda de la presión de la línea, se levanta del vertedero o del asiento. El fluido fluye libremente por la vía de flujo sin obstrucciones, con una mínima caída de presión. No hay cavidades ni bolsas que retengan el fluido, lo que facilita un excelente drenaje.
Moción de cierre:
Al accionarse el actuador (girando el volante y aplicando aire al pistón), el vástago impulsa el compresor hacia abajo. El compresor aplica una fuerza uniforme y concéntrica al núcleo metálico del diafragma. El material flexible del diafragma se deforma y se presiona firmemente contra el contorno del vertedero o la silla de montar.
Posición sellada/cerrada:
En la posición completamente cerrada, el diafragma se deforma elástica y plásticamente (dentro de los límites de diseño) contra el vertedero, formando un sello hermético a lo largo de toda la circunferencia de contacto. El paso del flujo queda completamente bloqueado. La fuerza se contiene dentro de la estructura del diafragma: el fluido del proceso queda aislado por debajo y el entorno del bonete por encima.
Posición de estrangulamiento/regulación:
Una ventaja clave de la válvula de diafragma es su idoneidad para la regulación. Mediante la colocación precisa del compresor, el diafragma puede descenderse a una distancia específica del vertedero, creando un orificio anular variable. La trayectoria de flujo optimizada y la capacidad del diafragma para formar un perfil parabólico permiten una regulación de caudal estable y controlable, aunque con un rango de regulación limitado en comparación con otros tipos de válvulas.


El papel fundamental del acero 316L VIM-VAR en el rendimiento

¿Por qué invertir en la metalurgia VIM-VAR? La respuesta reside en los modos de fallo que previene en servicios críticos:

Fabricación de semiconductores (gases y productos químicos de ultraalta pureza): Una sola inclusión metálica del tamaño de una micra liberada del cuerpo de una válvula puede destruir una oblea entera, valorada en millones de dólares. La eliminación virtual de inclusiones con VIM-VAR es esencial. La baja desgasificación también es crucial en el servicio de vacío.
Farmacéutica y biotecnológica (WFI, agua purificada, fluidos de proceso): Estas industrias operan bajo estrictas normas de buenas prácticas de fabricación actuales (cGMP) y deben evitar la contaminación por iones metálicos (p. ej., lixiviación de hierro, níquel y cromo) que podrían afectar la seguridad de los medicamentos o los cultivos celulares. La capa pasiva del 316L VIM-VAR es excepcionalmente estable y no reactiva.
Nuclear y aeroespacial: Los componentes deben resistir la radiación, la corrosión bajo tensión y mantener su integridad bajo ciclos térmicos extremos. La estructura de grano refinada y homogénea del VAR proporciona una resistencia superior a la fatiga y a la fractura.
Procesamiento químico agresivo: La manipulación de ácidos calientes, cloruros u otros corrosivos exige la máxima resistencia a la corrosión. El material VIM-VAR ofrece el rendimiento más consistente y fiable, sin puntos débiles debido a impurezas.


Ventajas y limitaciones

Ventajas:

Fugas internas cero: Excelente capacidad de cierre con un sello hermético.
Diseño higiénico/limpio: Trayectoria de flujo suave, sin puntos muertos, excelente facilidad de limpieza (CIP/SIP).
Operación libre de contaminación: Perfecto para procesos estériles o ultrapuros.
Integridad de fugas externas: El sello de diafragma único minimiza las vías de fuga externas.
Buena resistencia a la corrosión: Excelente compatibilidad de materiales, especialmente con la construcción 316L VIM-VAR.
Fácil mantenimiento: El reemplazo del diafragma es relativamente simple y no requiere quitar el cuerpo de la válvula de la tubería.
Limitaciones:

Vida del diafragma: El diafragma es un componente de desgaste con una vida útil limitada, especialmente bajo alta presión, temperatura o fluidos agresivos. Es el elemento de mantenimiento planificado del sistema.
Restricciones de presión/temperatura: Limitado por la resistencia del material del diafragma. Los diafragmas de PTFE tienen límites de temperatura más bajos que los de los elastómeros. Las altas presiones pueden causar tensión excesiva.
Caída de presión: El diseño del vertedero, en particular, crea una ruta de flujo más restrictiva que una válvula de bola de paso total.
Costo: Las válvulas de alto rendimiento con cuerpos 316L VIM-VAR y diafragmas especializados tienen una prima significativa sobre las válvulas estándar.


Consideraciones y selección específicas de la aplicación

La selección de una válvula de diafragma de acero inoxidable 316L VIM-VAR requiere un análisis cuidadoso:

Compatibilidad de fluidos: Elija el grado de elastómero/PTFE de diafragma según la compatibilidad química, la temperatura y los requisitos de pureza.
Clasificaciones de presión: Asegúrese de que la clasificación de presión de la válvula (tanto del cuerpo como del diafragma) supere la presión operativa máxima del sistema, incluido cualquier aumento repentino o golpe de ariete.
Rango de temperatura: Verifique que tanto el material del cuerpo como el diafragma estén clasificados para las temperaturas mínima y máxima del proceso.
Método de actuación: Se elige accionamiento manual, neumático (de retorno por resorte o de doble acción) o eléctrico según las necesidades de velocidad, fuerza e integración de control requeridas.
Conexiones finales: Las bridas sanitarias de triple abrazadera, soldadas a tope o ISO deben coincidir con el sistema de tuberías y los requisitos de facilidad de limpieza.
Acabado de la superficie: Para aplicaciones ultrapuras, especificar un interior electropulido (por ejemplo, Ra < 15 µin) reduce la adhesión y mejora la capacidad de limpieza.



Caja del colector de válvulas de gas SIH4


Conclusión

La válvula de diafragma de acero inoxidable 316L VIM-VAR es una obra maestra de la ingeniería de precisión y la ciencia de materiales avanzada. Su funcionamiento, basado en el concepto simple pero brillante de un diafragma flexible y aislante, proporciona una combinación inigualable de contención, pureza y control. Si bien su mecánica fundamental es sencilla, la incorporación de la metalurgia VIM-VAR de ultraalta pureza la transforma de un simple dispositivo de control de fluidos a un componente crítico que habilita las tecnologías más avanzadas de nuestro tiempo, desde semiconductores a escala nanométrica hasta productos biofarmacéuticos que salvan vidas. Comprender su funcionamiento no es solo un ejercicio técnico, sino una necesidad para los ingenieros que diseñan sistemas donde los fallos no son una opción y donde la integridad del paso del fluido es sinónimo de la integridad del producto final. Su continua evolución en materiales (p. ej., polímeros de diafragma mejorados) y diseño (p. ej., revestimiento para abrasivos) la consolida como un pilar fundamental del manejo de fluidos de alta integridad durante las próximas décadas.
