Paneles de control de presión avanzados para sistemas de distribución de gas de alta pureza.

Paneles de control de presión avanzados para sistemas de distribución de gas de alta pureza.

En la fabricación de semiconductores, la producción farmacéutica, la biotecnología, la industria aeroespacial y otros sectores avanzados, la demanda de sistemas de distribución de gas de ultra alta pureza (UHP) sigue en aumento. A medida que los procesos de fabricación se vuelven más precisos, incluso pequeñas fluctuaciones en la presión del gas, la contaminación o la inestabilidad del flujo pueden afectar significativamente la calidad del producto, la eficiencia del proceso y la seguridad operativa.

Avanzado paneles de control de presión Los reguladores de presión son componentes esenciales en los sistemas de distribución de gas de alta pureza, ya que proporcionan una regulación precisa de la presión, una gestión fiable del gas y un suministro libre de contaminación. Estos sistemas de ingeniería integran reguladores de alto rendimiento, válvulas, sensores de presión, componentes de filtración y tecnologías de monitorización para garantizar un suministro de gas estable en aplicaciones críticas.

Los paneles de control de presión modernos no son simples dispositivos de regulación de presión. Son soluciones inteligentes de gestión de gases diseñadas para cumplir con los estrictos requisitos de las fábricas de semiconductores, las salas blancas, los laboratorios de investigación y las aplicaciones de gases industriales donde la pureza, la precisión y la seguridad son fundamentales.


¿Qué es un panel de control de presión?
A panel de control de presión Es un conjunto especializado para el manejo de gases, diseñado para reducir, regular, monitorear y distribuir gases a alta presión desde las fuentes de suministro hasta los equipos de procesamiento posteriores.

En un sistema típico de distribución de gases de alta pureza, los gases se almacenan a alta presión en cilindros, tanques o sistemas de suministro. Antes de ingresar a los equipos de proceso, la presión del gas debe reducirse y controlarse con precisión para cumplir con los requisitos específicos del proceso.

Un panel de control de presión realiza varias funciones importantes:

Reducción de la presión del gas a alta presión
Control de presión estable aguas abajo
Gestión del flujo de gas
Prevención de fugas
Purificación y filtración de gases
Monitorización de la presión en tiempo real
Aislamiento y mantenimiento seguros del gas
A diferencia de los reguladores de presión industriales convencionales, los paneles de control de presión de alta pureza se fabrican con una estricta selección de materiales, un mecanizado de precisión y procesos de limpieza avanzados para evitar la generación de partículas y la contaminación química.

Importancia de los paneles de control de presión en sistemas de gas de alta pureza
Las aplicaciones de gases de alta pureza requieren condiciones de funcionamiento extremadamente estables. Los procesos de semiconductores, como la deposición química de vapor (CVD), la deposición de capas atómicas (ALD), el grabado y la implantación iónica, dependen de un suministro de gas preciso.

Pequeñas variaciones de presión pueden causar:

Espesor de deposición inestable
Procesamiento desigual de las obleas
Rendimiento de producción reducido
Interrupción del proceso
Daños en el equipo
Los paneles de control de presión avanzados ayudan a mantener una presión y un caudal de gas constantes, lo que garantiza que los equipos de fabricación reciban los gases en condiciones óptimas.

En las aplicaciones de semiconductores, gases como el nitrógeno, el argón, el hidrógeno, el oxígeno, el silano, el amoníaco y los gases especiales para procesos requieren sistemas de suministro extremadamente limpios. Cualquier contaminación proveniente de los componentes internos puede afectar directamente el rendimiento del dispositivo.

Por lo tanto, los paneles de control de presión deben proporcionar:

Limpieza ultra alta
Bajo volumen interno
Generación mínima de partículas
Excelente integridad ante fugas
Alta resistencia a la corrosión
Larga vida útil
Componentes clave de los paneles de control de presión avanzados

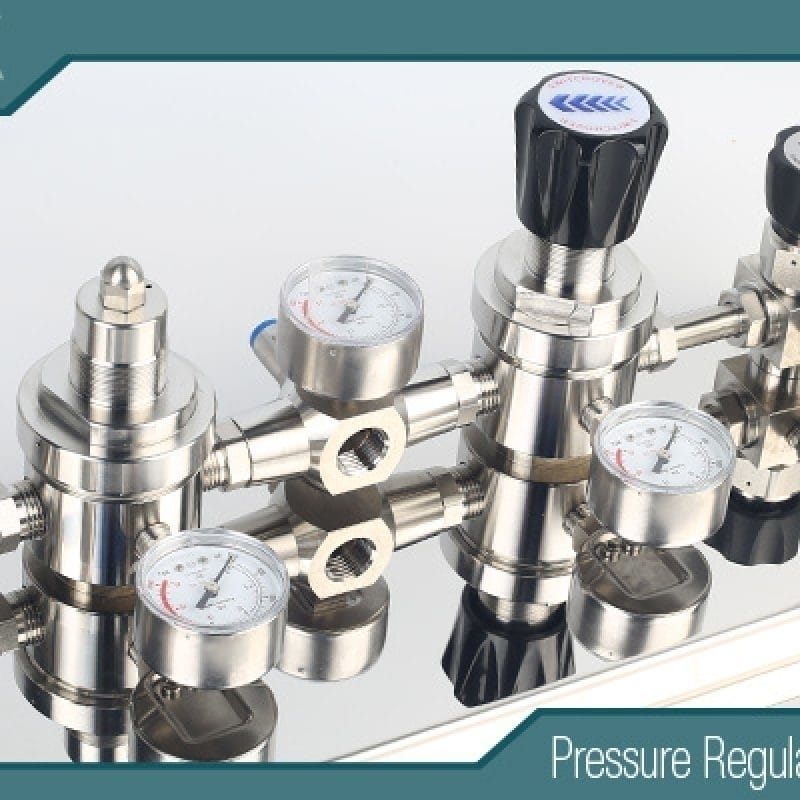

1. Reguladores de presión de alta pureza
El regulador de presión es el componente principal de un panel de control de presión. Reduce la presión del gas de entrada a una presión de salida estable, adecuada para los procesos posteriores.

Los reguladores avanzados utilizados en sistemas de gas de ultra alta presión (UHP) suelen incluir:

Construcción de acero inoxidable
Tecnología de detección mediante diafragma metálico
Alta precisión de presión
Bajas tasas de fuga
Excelente repetibilidad
Los reguladores de diafragma metálico son los preferidos por muchos, ya que minimizan la contaminación por gases en comparación con los diseños sellados con elastómero.

Para aplicaciones en semiconductores, los reguladores suelen fabricarse con acero inoxidable 316L y superficies internas electropulidas para mejorar la resistencia a la corrosión y reducir la acumulación de partículas.

2. Válvulas de ultra alta pureza
Las válvulas de alto rendimiento son fundamentales para controlar el aislamiento y el flujo de gas dentro de los paneles de control de presión.

Los tipos de válvulas más comunes incluyen:

Válvulas de diafragma
Las válvulas de diafragma UHP se utilizan ampliamente en sistemas de gas para semiconductores debido a su excelente capacidad de sellado y su diseño de bajo volumen muerto.

Las ventajas incluyen:

Riesgo mínimo de contaminación
Vida útil de alto ciclo
Rendimiento superior en fugas
Adecuado para gases corrosivos
Válvulas de esfera
Las válvulas de bola de acero inoxidable de ultra alta presión (UHP) se utilizan habitualmente en aplicaciones de aislamiento donde se requiere un cierre hermético fiable.

Las características típicas incluyen:

Cuerpo de acero inoxidable 316L
Conexiones de VCR
Capacidad de alta presión
Baja tasa de fuga
3. Sensores de presión y sistemas de monitorización
Los paneles de control de presión modernos integran dispositivos electrónicos de monitorización de la presión para proporcionar información del sistema en tiempo real.

Los sensores de presión permiten a los operadores monitorizar:

Presión de suministro de gas
Presión de salida
anomalías del sistema
fluctuaciones de presión
Los sistemas avanzados pueden conectarse a las plataformas de automatización de fábricas a través de:

Control PLC
Redes de comunicación industrial
Sistemas de monitoreo remoto
Esto mejora la visibilidad operativa y permite realizar un mantenimiento preventivo antes de que se produzcan fallos.

4. Sistemas de filtración
El control de la contaminación por gases es una preocupación importante en aplicaciones de alta pureza.

Los paneles de control de presión pueden incluir:

Filtros de partículas
Filtros metálicos
Módulos de purificación de gases
La filtración de alta eficiencia ayuda a eliminar:

Partículas metálicas
residuos de fabricación
Contaminación por humedad
materiales extraños
En los procesos de fabricación de semiconductores, el rendimiento de la filtración afecta directamente a la calidad de las obleas y a la fiabilidad de la producción.

5. Tubos y accesorios de alta pureza
El diseño de la tubería interna de un panel de control de presión desempeña un papel importante en el mantenimiento de la pureza del gas.

Los materiales comunes incluyen:

Tubos de acero inoxidable 316L
Superficies electropulidas
Accesorios para videograbadoras
Conexiones soldadas orbitales
Los sistemas de tuberías de alta calidad reducen:

Contaminación superficial
Adsorción de gases
Riesgos de fugas
Es especialmente importante utilizar una técnica de soldadura adecuada, ya que una soldadura deficiente puede generar fuentes de partículas y reducir la fiabilidad del sistema.

Características de diseño avanzadas de los paneles de control de presión modernos
Construcción de ultra alta pureza
Los paneles de control de presión avanzados están diseñados de acuerdo con estrictos requisitos de limpieza.

Los procesos de fabricación suelen incluir:

Mecanizado de precisión
Limpieza ultrasónica
Limpieza química
Electropulido
Ensamblaje de sala limpia
Prueba de fugas de helio
Estos procesos garantizan que el sistema final cumpla con exigentes estándares de pureza.

Diseño modular compacto
Las fábricas modernas requieren soluciones flexibles de distribución de gas. Los paneles de control de presión modulares ofrecen ventajas como:

Fácil instalación
Optimización del espacio
Mantenimiento simplificado
Opciones de configuración personalizadas
Los fabricantes pueden diseñar paneles según los diferentes tipos de gas, rangos de presión, requisitos de caudal y distribución de las instalaciones.

Tecnología de control de presión automatizado
La automatización ha adquirido una importancia cada vez mayor en los entornos de fabricación avanzada.

Los paneles de control de presión inteligentes pueden incluir:

válvulas automáticas
controladores de presión digitales
Operación basada en PLC
Sistemas de alarma remotos
Funciones de registro de datos
Estas características mejoran:

consistencia del proceso
Seguridad del operador
eficiencia de producción
Aplicaciones de paneles de control de presión de alta pureza
Fabricación de semiconductores
La industria de los semiconductores es una de las mayores usuarias de paneles avanzados de control de presión.

Las aplicaciones incluyen:

gabinetes de gas
Sistemas de grabado
Equipos de deposición
Procesos de litografía
Sistemas de implantación iónica
El control preciso de la presión del gas ayuda a mantener condiciones estables en la fabricación de semiconductores.

Industrias farmacéuticas y biotecnológicas
La fabricación de productos farmacéuticos requiere entornos de gas altamente controlados.

Los paneles de control de presión se utilizan para:

Distribución de gas en salas blancas
Sistemas de gases de laboratorio
Suministro de gas de proceso
Aplicaciones de esterilización
Los materiales de alta pureza y los diseños sanitarios ayudan a prevenir la contaminación.

Laboratorios de investigación
Los centros de investigación científica utilizan paneles de control de presión para:

Instrumentos analíticos
Sistemas de vacío
Suministro experimental de gas
Aplicaciones de gases especiales
Una regulación precisa de la presión garantiza resultados experimentales fiables.

Fabricación de paneles solares y pantallas
Los paneles solares de película delgada y las tecnologías de visualización requieren entornos de gas controlados.

Los paneles de control de presión admiten procesos que incluyen:

Procesamiento de plasma
deposición de película delgada
Procesamiento químico
Un suministro de gas estable mejora la uniformidad de la fabricación y el rendimiento del producto.

Ventajas del uso de paneles de control de presión avanzados
Mayor estabilidad del proceso
Un control de presión estable garantiza que los equipos de fabricación reciban un suministro de gas constante, lo que reduce la variación del proceso.

Seguridad mejorada
Las válvulas, los sensores y los sistemas de monitorización integrados ayudan a prevenir fugas de gas y condiciones de funcionamiento anormales.

Riesgo de contaminación reducido
Los materiales de alta pureza y los procesos de fabricación avanzados minimizan las fuentes de contaminación.

Menores requisitos de mantenimiento
Los componentes fiables y los diseños modulares simplifican el mantenimiento y prolongan la vida útil de los equipos.

Mayor eficiencia de producción
La optimización del suministro de gas reduce el tiempo de inactividad y mejora la productividad general de la fabricación.

Cómo seleccionar el panel de control de presión adecuado
Para elegir el panel de control de presión adecuado, es necesario tener en cuenta varios factores técnicos.

Compatibilidad con tipos de gas
Los distintos gases tienen propiedades químicas diferentes. Los materiales deben seleccionarse en función de las características del gas.

Para gases corrosivos, los fabricantes pueden recomendar:

Materiales especializados de acero inoxidable
Recubrimientos resistentes a la corrosión
Tecnologías de sellado avanzadas
Requisitos de presión
Los parámetros importantes incluyen:

Presión máxima de entrada
Presión de salida requerida
Precisión de la presión
Capacidad de flujo
El diseño del panel debe ajustarse a los requisitos específicos del proceso.

Requisitos de pureza
Las aplicaciones de ultra alta pureza requieren:

Componentes electropulidos
Conexiones de baja fuga
Ensamblaje de sala limpia
Procedimientos de prueba de alta calidad
Requisitos de automatización
Las instalaciones modernas pueden requerir:

Monitoreo digital
Control automático
Comunicación remota
Integración de datos de procesos
Seleccionar un proveedor con capacidad de personalización de ingeniería es importante para aplicaciones complejas.

Tendencias futuras en la tecnología de paneles de control de presión
A medida que las industrias sigan avanzando hacia nodos de semiconductores más pequeños y procesos de fabricación más avanzados, los sistemas de control de presión continuarán evolucionando.

Los desarrollos futuros incluyen:

Gestión inteligente del gas
Las tecnologías de inteligencia artificial e IoT industrial permitirán el mantenimiento predictivo y la optimización inteligente del gas.

Estándares de pureza más elevados
Los procesos avanzados de fabricación de semiconductores requerirán niveles de contaminación aún más bajos y tecnologías de materiales mejoradas.

Sistemas más compactos
Los fabricantes seguirán desarrollando soluciones de control de gases más pequeñas y eficientes para las fábricas modernas.

Integración de seguridad mejorada
Los sistemas futuros combinarán sensores avanzados, automatización y controles de seguridad para mejorar la fiabilidad operativa.


Los 10 mejores fabricantes de válvulas de bola de acero inoxidable 316L en Tailandia
Conclusión
Avanzado paneles de control de presión Son componentes fundamentales en los sistemas modernos de distribución de gas de alta pureza. Proporcionan una regulación precisa de la presión, control de la contaminación, gestión de la seguridad y un suministro de gas fiable para industrias donde el rendimiento y la precisión son esenciales.

Desde la fabricación de semiconductores hasta la producción farmacéutica y la investigación científica, los paneles de control de presión de alta calidad ayudan a garantizar procesos de fabricación estables y una mejor calidad del producto.

Gracias a los materiales avanzados, las tecnologías de monitorización inteligentes y las soluciones de ingeniería personalizadas, los paneles de control de presión de última generación seguirán contribuyendo al desarrollo de sistemas de gases industriales más limpios, seguros y eficientes en todo el mundo.

Para las empresas que buscan soluciones fiables de gas de alta pureza, seleccionar un fabricante experimentado de paneles de control de presión con experiencia en sistemas de gas de ultra alta pureza, componentes de precisión e ingeniería a medida es esencial para lograr el éxito operativo a largo plazo.

Para obtener más información sobre paneles de control de presión avanzados para sistemas de distribución de gas de alta pureza, puede visitar Jewellok en https://www.jewellok.com/ Para más información.
