Válvulas de bola UHP 316L con extremos de soldadura orbital para sistemas de gas críticos

Válvulas de bola UHP 316L con extremos de soldadura orbital para sistemas de gas críticos

En la fabricación de semiconductores, la producción fotovoltaica, el procesamiento farmacéutico, los laboratorios analíticos y otras industrias que requieren alta pureza, los sistemas de suministro de gas exigen componentes que garanticen una limpieza excepcional, estanqueidad, fiabilidad y estabilidad del proceso. Entre estos componentes, las válvulas de bola UHP 316L con extremos para soldadura orbital se utilizan cada vez más en líneas críticas de distribución de gas donde el control de la contaminación y el rendimiento a largo plazo son esenciales.

A diferencia de las válvulas industriales convencionales, las válvulas de ultra alta pureza (UHP) están diseñadas para abarcar todo el recorrido del gas. La selección del material, el acabado superficial interno, el volumen muerto, el rendimiento del sellado, la calidad de la soldadura y los procedimientos de limpieza influyen directamente en el rendimiento del sistema. Combinadas con la tecnología de soldadura orbital, las válvulas de bola de acero inoxidable 316L ofrecen una solución de conexión robusta para tuberías de gas permanentes, minimizando los riesgos de contaminación y los posibles puntos de fuga.

Este artículo explica la construcción, las ventajas, las aplicaciones, los criterios de selección y las consideraciones de instalación de las válvulas de bola UHP 316L con extremos para soldadura orbital para sistemas de gas críticos.

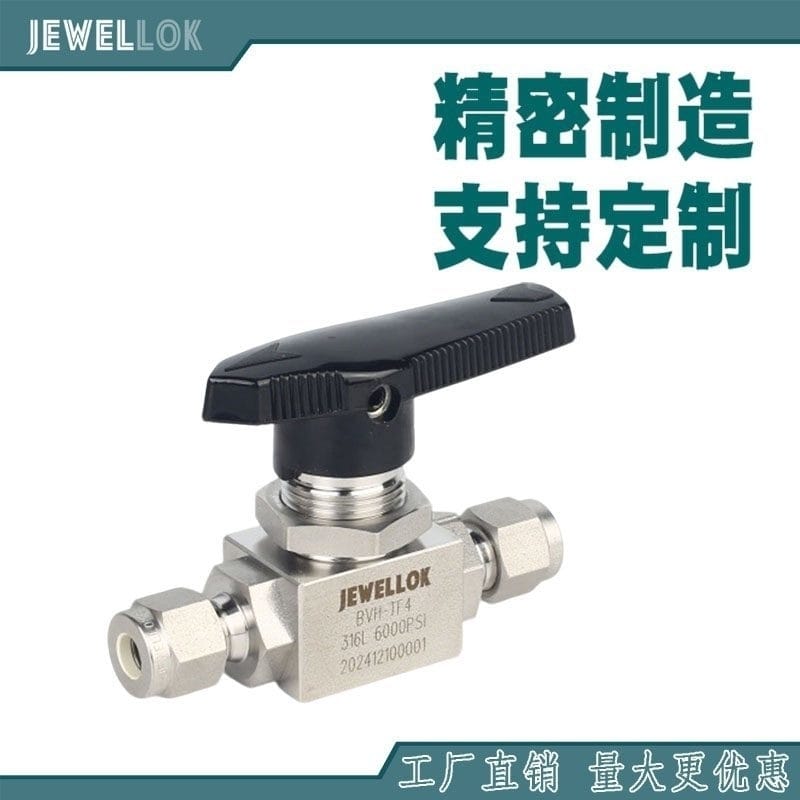

¿Qué es una válvula de bola UHP 316L?
La válvula de bola UHP 316L es una válvula de aislamiento de un cuarto de vuelta fabricada con acero inoxidable 316L de alta calidad y diseñada para aplicaciones con fluidos o gases de ultra alta pureza.

El principio de funcionamiento básico es sencillo. Una bola mecanizada con precisión, que contiene un conducto de flujo, gira dentro del cuerpo de la válvula. Cuando el conducto está alineado con la tubería, la válvula está abierta. Al girar la bola aproximadamente 90 grados, el conducto se cierra y se aísla el equipo aguas abajo.

Sin embargo, las aplicaciones de ultra alta presión (UHP) requieren mucho más que una simple operación de encendido/apagado. La válvula debe impedir que partículas, humedad, hidrocarburos, contaminación metálica y otras impurezas entren en el flujo de gas del proceso.

El acero inoxidable 316L es muy utilizado debido a su resistencia a la corrosión, su resistencia mecánica y su compatibilidad con numerosas aplicaciones en la industria de semiconductores y gases especiales. Su bajo contenido en carbono también contribuye a reducir el riesgo de sensibilización durante la soldadura, siempre que se sigan los procedimientos adecuados.

Para aplicaciones críticas, las superficies internas en contacto con el fluido pueden ser mecanizadas con precisión, electropulidas, limpiadas y empaquetadas en condiciones controladas para cumplir con los estrictos requisitos de pureza.

Por qué son importantes los extremos de soldadura orbital
El método de conexión es una de las consideraciones de diseño más importantes en un sistema de gas de alta pureza.

Las conexiones roscadas o mecánicas tradicionales pueden introducir interfaces adicionales, grietas, espacios muertos o posibles vías de fuga. En cambio, una conexión mediante soldadura orbital crea una unión metálica permanente entre la válvula y la tubería.

La soldadura orbital es un proceso de soldadura automatizado en el que el cabezal de soldadura gira alrededor del exterior del tubo. Los parámetros controlados por computadora permiten regular factores como la corriente, el voltaje, la velocidad de rotación y el gas de protección.

Para los sistemas de gas de ultra alta presión (UHP), este proceso controlado ofrece varias ventajas:

Calidad de soldadura constante
Menor dependencia de las habilidades de soldadura manual.
Parámetros de soldadura repetibles
Contaminación interna mínima cuando se ejecuta correctamente.
Conexiones permanentes de bajo perfil
Excelente integridad mecánica
Reducción de posibles vías de fuga
Cuando una válvula de bola UHP 316L incorpora extremos para soldadura orbital, se puede integrar directamente en tuberías de acero inoxidable utilizadas para la distribución permanente de gases de proceso.

Principales ventajas del acero inoxidable 316L
La selección de materiales es fundamental para las aplicaciones de semiconductores y otros gases de alta pureza.

El acero inoxidable 316L contiene cromo, níquel y molibdeno, lo que le confiere una gran resistencia a la corrosión en una amplia gama de entornos. Su bajo contenido en carbono resulta especialmente útil para ensamblajes soldados, ya que ayuda a reducir la precipitación de carburos asociada a la soldadura.

Para los sistemas de suministro de gas de ultra alta presión (UHP), el material ofrece varias características importantes.

Resistencia a la Corrosión:
Los sistemas de gases críticos pueden transportar gases corrosivos, reactivos o sensibles a la humedad. Una válvula de acero inoxidable 316L con las especificaciones adecuadas puede proporcionar una gran resistencia a la corrosión y una durabilidad a largo plazo.

Sin embargo, la compatibilidad del material siempre debe evaluarse en función del gas específico, la concentración, la presión, la temperatura y las condiciones de funcionamiento.

Calidad de la superficie
El estado de la superficie interna de una válvula influye directamente en el control de la contaminación.

Una superficie interna más lisa puede reducir la retención de partículas y mejorar la eficacia de la limpieza. Por lo tanto, las válvulas UHP pueden someterse a un acabado de precisión y a un electropulido para lograr una superficie interna controlada.

El requisito exacto de rugosidad superficial debe especificarse de acuerdo con la aplicación y el estándar de limpieza del sistema, en lugar de asumir que todas las válvulas de acero inoxidable 316L tienen el mismo acabado superficial.

soldabilidad
El acero inoxidable 316L es idóneo para la soldadura orbital cuando la válvula y la tubería están diseñadas correctamente para este proceso. Los extremos de soldadura de la válvula deben tener las tolerancias dimensionales y la geometría adecuadas para garantizar soldaduras repetibles entre el tubo y la válvula.

Una gestión adecuada del gas de purga también es esencial para proteger el interior de la tubería y la zona de soldadura de la oxidación durante el proceso de soldadura.

Diseño interno para servicio de gas de alta pureza
Una válvula UHP no es simplemente una válvula de bola convencional fabricada en acero inoxidable. La geometría interna es especialmente importante.

Una consideración importante es el volumen muerto.

El volumen muerto se refiere a las áreas donde el gas del proceso puede quedar atrapado o donde el flujo es limitado. Un volumen muerto excesivo puede aumentar la posibilidad de acumulación de contaminantes, retención de gas o dificultades en la purga.

Para aplicaciones críticas de gases, los fabricantes de válvulas pueden optimizar el recorrido interno del flujo para reducir las cavidades innecesarias y mejorar la capacidad de purga.

La bola, los asientos, el vástago, la cavidad del cuerpo y el conducto de flujo deben funcionar conjuntamente para proporcionar un aislamiento fiable a la vez que mantienen un paso de gas limpio.

El material del asiento de la válvula es otro factor importante. Según la presión, la temperatura, la composición química del gas y los requisitos de la aplicación, se pueden considerar diferentes materiales poliméricos o especiales para el asiento.

Siempre se debe verificar la compatibilidad de los materiales antes de seleccionar la configuración final de la válvula.

Estanqueidad en sistemas de gas críticos
La prevención de fugas es fundamental para la distribución de gas de ultra alta presión (UHP).

Una válvula instalada en un sistema de suministro de gas para semiconductores puede estar expuesta a gases de proceso de alta pureza, gases tóxicos, gases corrosivos o gases reactivos. Incluso una pequeña fuga puede afectar la seguridad del proceso, la calidad del producto o el desempeño ambiental.

Por lo tanto, las válvulas de bola UHP 316L suelen requerir pruebas de fugas rigurosas durante su fabricación.

Las pruebas pueden incluir:

Pruebas de presión de Shell
Prueba de fugas de asientos
Prueba de fugas de helio
Pruebas neumáticas
Ciclismo funcional
Inspección visual
Inspección dimensional
Para sistemas críticos, las pruebas con espectrómetro de masas de helio pueden proporcionar una detección de fugas de alta sensibilidad.

La especificación de fugas requerida debe estar claramente definida en la especificación de compra, ya que los diferentes fabricantes pueden utilizar diferentes métodos de prueba, presiones, criterios de aceptación y normas de presentación de informes.

Tratamiento de superficies y electropulido
El tratamiento de la superficie puede influir significativamente en el rendimiento de las válvulas de ultra alta presión.

El electropulido es un proceso electroquímico que elimina una cantidad controlada de material de la superficie del acero inoxidable. Cuando se aplica correctamente, puede mejorar la suavidad de la superficie y favorecer la formación de una capa pasiva estable.

Para aplicaciones de gases de alta pureza, el electropulido puede proporcionar beneficios tales como:

Rugosidad superficial reducida
Mejora la limpieza
Retención reducida de partículas
Resistencia a la corrosión mejorada
Calidad de superficie interna más uniforme
El acabado superficial real debe especificarse utilizando parámetros medibles, en lugar de basarse únicamente en términos como "pulido brillante" o "acabado espejo".

Para aplicaciones exigentes en el sector de los semiconductores, los fabricantes pueden proporcionar datos de rugosidad superficial y documentación de inspección como parte del control de calidad.

Aplicaciones de las válvulas de bola de soldadura orbital de ultra alta presión (UHP)
Las válvulas de bola UHP 316L con extremos para soldadura orbital son adecuadas para muchas aplicaciones críticas de distribución de gas.

Fabricación de semiconductores
Las instalaciones de fabricación de semiconductores requieren una infraestructura de suministro de gas extremadamente limpia y fiable.

Los gases de proceso se suministran a los equipos utilizados para la deposición, el grabado, la limpieza, el dopaje y otras etapas del procesamiento de obleas. Los paneles de gas, los colectores de válvulas, las líneas de gas de proceso y los sistemas de conexión de equipos pueden incorporar válvulas soldadas de ultra alta presión (UHP).

La función de la válvula puede incluir:

Aislamiento de gas
Aislamiento para mantenimiento de equipos
Segmentación de líneas
Control de purga
Ruta de gas de proceso
Apagado de emergencia
Sistemas CVD y ALD
Los procesos de deposición química en fase vapor (CVD) y deposición de capas atómicas (ALD) pueden requerir un control preciso de gases especiales y materiales precursores.

Debido a que estos procesos son altamente sensibles a la contaminación y a las condiciones de flujo, los materiales de las válvulas y la limpieza interna son fundamentales.

Las válvulas de bola soldadas de ultra alta presión (UHP) pueden utilizarse en secciones de suministro y aislamiento de gas donde se requieren conexiones permanentes y de baja fuga.

Distribución de gases especiales
Los armarios de gas y los sistemas centralizados de distribución de gas pueden transportar nitrógeno, argón, hidrógeno, oxígeno y otros gases especiales de alta pureza.

En función de la compatibilidad química y el diseño del sistema, los componentes de UHP 316L pueden proporcionar una solución de tuberías duradera.

Instalaciones farmacéuticas y biotecnológicas
Los gases de alta pureza también se utilizan en la fabricación de productos farmacéuticos, procesos de laboratorio y aplicaciones biotecnológicas.

La calidad del gas, su capacidad de limpieza y la integridad del sistema son consideraciones importantes, especialmente cuando la contaminación puede afectar a procesos sensibles.

Cómo seleccionar la válvula de bola UHP 316L adecuada
La elección de una válvula debe comenzar con las condiciones reales de funcionamiento, en lugar de simplemente seleccionar un tamaño nominal del tubo.

1. Confirme el tipo de gas.
Identifique el gas o la mezcla de gases exactos.

Considere si el gas es:

Inerte
Oxidante
Inflamable
Tóxico
Corrosivo
Reactiva
Sensible a la humedad
Debe confirmarse la compatibilidad de los materiales para el conjunto completo de la válvula, incluyendo el cuerpo, la bola, el vástago, los asientos, las juntas y la zona de soldadura.

2. Compruebe la presión y la temperatura.
Determinar la presión máxima de funcionamiento, la presión de diseño, las temperaturas mínima y máxima, y ​​las fluctuaciones de presión.

La presión nominal de las válvulas debe evaluarse a la temperatura real de funcionamiento, en lugar de basarse únicamente en un valor de presión nominal.

3. Seleccione el tamaño del tubo y la configuración del extremo para soldar.
Los extremos de soldadura de la válvula deben coincidir con las dimensiones y el espesor de pared de la tubería.

Las configuraciones habituales incluyen diferentes diámetros exteriores de los tubos y dimensiones métricas o imperiales, según la normativa regional y el diseño del sistema.

Una correcta coincidencia dimensional es esencial para la soldadura orbital.

4. Evaluar el acabado de la superficie interna
Para aplicaciones de ultra alta presión (UHP), solicite al fabricante la especificación exacta del acabado de la superficie interna.

La información importante puede incluir:

Rugosidad de la superficie
Condición de electropulido
método de limpieza
Proceso de pasivación
Procedimientos de control de partículas
5. Verificar los requisitos de fugas
Los sistemas críticos deben definir niveles aceptables de fugas externas e internas.

Si la válvula se va a utilizar con gases peligrosos o costosos, puede ser apropiado realizar una prueba de fugas con mayor sensibilidad.

6. Considere el funcionamiento manual o automatizado.
Las válvulas de bola manuales pueden ser suficientes para un aislamiento simple.

Las válvulas automatizadas pueden integrarse en armarios de gas, sistemas de control de procesos o sistemas de enclavamiento de seguridad donde se requiera un funcionamiento remoto.

La actuación neumática se suele considerar para aplicaciones que requieren un funcionamiento rápido o automatizado de las válvulas.

Mejores prácticas para la soldadura e instalación orbital
Incluso una válvula UHP de alta calidad puede funcionar mal si la instalación no se controla adecuadamente.

Antes de soldar, se deben inspeccionar la válvula y la tubería para detectar daños, contaminación y comprobar la compatibilidad dimensional.

Los tubos deben cortarse y prepararse siguiendo procedimientos adecuados para un servicio de alta pureza. La contaminación interna debe minimizarse durante todo el proceso de instalación.

Durante la soldadura orbital, la calidad del gas de protección y del gas de purga es fundamental. Una purga inadecuada puede provocar oxidación en el interior del tubo y en la zona de soldadura, lo que podría generar una fuente de contaminación.

Los parámetros de soldadura deben validarse para la combinación específica del extremo de soldadura de la válvula y la tubería.

Tras la instalación, el sistema completo debe ser inspeccionado y probado adecuadamente. Según los requisitos del proyecto, esto puede incluir la inspección de soldaduras, pruebas de presión, pruebas de fugas de helio, pruebas de partículas y la limpieza o purga del sistema.

Documentación de calidad para proyectos críticos
En los proyectos de fabricación de semiconductores y otros procesos de fabricación avanzada, la compra de una válvula basándose únicamente en la apariencia del producto o en sus especificaciones básicas rara vez es suficiente.

Un proveedor cualificado de válvulas de ultra alta presión (UHP) debería poder proporcionar la documentación adecuada, en función de los requisitos del proyecto.

Entre los posibles documentos se incluyen:

Certificados de materiales
Registros de acabado superficial
Informes de inspección dimensional
Informes de pruebas de fugas
Certificados de limpieza
Registros de electropulido
Especificaciones de soldadura
Registros de pruebas funcionales de válvulas
Información de trazabilidad del producto
La trazabilidad es especialmente valiosa para las grandes instalaciones de semiconductores, donde pueden instalarse cientos o miles de componentes.

El papel de las válvulas de bola de ultra alta presión en los sistemas modernos de suministro de gas.
Los sistemas de gas para semiconductores modernos son cada vez más automatizados y exigentes. Las fábricas de semiconductores avanzadas requieren un suministro de gas estable, alta disponibilidad del sistema, monitorización integral y un estricto control de la contaminación.

Dentro de estos sistemas, las válvulas de bola UHP 316L con extremos de soldadura orbital proporcionan una importante combinación de durabilidad del material, conexiones soldadas permanentes, simplicidad operativa y rendimiento de alta pureza.

Se pueden integrar en armarios de gas, paneles de gas, colectores de válvulas, tuberías de distribución, líneas de conexión de equipos y sistemas de gases especiales.

La clave está en tratar la válvula como parte de la arquitectura completa del sistema de suministro de gas, en lugar de como un componente aislado.


Conclusión
Las válvulas de bola UHP 316L con extremos para soldadura orbital están diseñadas para sistemas de gas críticos donde la limpieza, la estanqueidad, la resistencia a la corrosión y la fiabilidad de la conexión son esenciales. La combinación de acero inoxidable 316L, geometría interna optimizada, acabado superficial controlado, limpieza rigurosa y conexiones para soldadura orbital hace que esta configuración de válvula sea ideal para la fabricación de semiconductores, la distribución de gases especiales, CVD, ALD, el procesamiento farmacéutico y otras aplicaciones de alta pureza.

Al seleccionar una válvula de bola de ultra alta presión (UHP), los ingenieros deben evaluar el entorno operativo completo, incluyendo la química del gas, la presión, la temperatura, las dimensiones del tubo, el acabado de la superficie, los requisitos de estanqueidad, el procedimiento de soldadura, el método de accionamiento y los requisitos de documentación.

En definitiva, la mejor válvula no es simplemente la que tiene las especificaciones más altas. Es aquella cuyos materiales, calidad de fabricación, tecnología de conexión, controles de limpieza y procedimientos de prueba se ajustan adecuadamente a los requisitos de todo el sistema de suministro de gas. Para aplicaciones críticas, colaborar con un fabricante experimentado de válvulas de ultra alta presión (UHP) puede garantizar que cada conexión contribuya a la seguridad, fiabilidad y estabilidad del proceso a largo plazo.
