Guía completa sobre reguladores de gases especiales de alta pureza

Los reguladores de gases especiales de alta pureza son componentes esenciales en industrias donde la precisión, la seguridad y el control de la contaminación son primordiales. Estos dispositivos controlan la presión y el flujo de gases como helio, nitrógeno, argón e hidrógeno, asegurando su suministro a niveles constantes sin introducir impurezas. A diferencia de los reguladores de gas estándar utilizados en soldadura o aplicaciones industriales generales, las versiones de alta pureza están diseñadas para entornos como la fabricación de semiconductores, la producción farmacéutica, los laboratorios analíticos y los sistemas de gases medicinales. La demanda de estos reguladores ha aumentado considerablemente con los avances tecnológicos, donde incluso trazas de contaminantes pueden comprometer los procesos o la calidad del producto.

En esta guía completa, exploraremos los fundamentos de los reguladores de gases especiales de alta pureza, incluyendo sus principios de diseño, tipos, componentes clave, criterios de selección, mejores prácticas de instalación, procedimientos de mantenimiento, consideraciones de seguridad y aplicaciones prácticas. Al comprender estos aspectos, ingenieros, técnicos y especialistas en adquisiciones pueden tomar decisiones informadas para optimizar el rendimiento y la durabilidad del sistema.

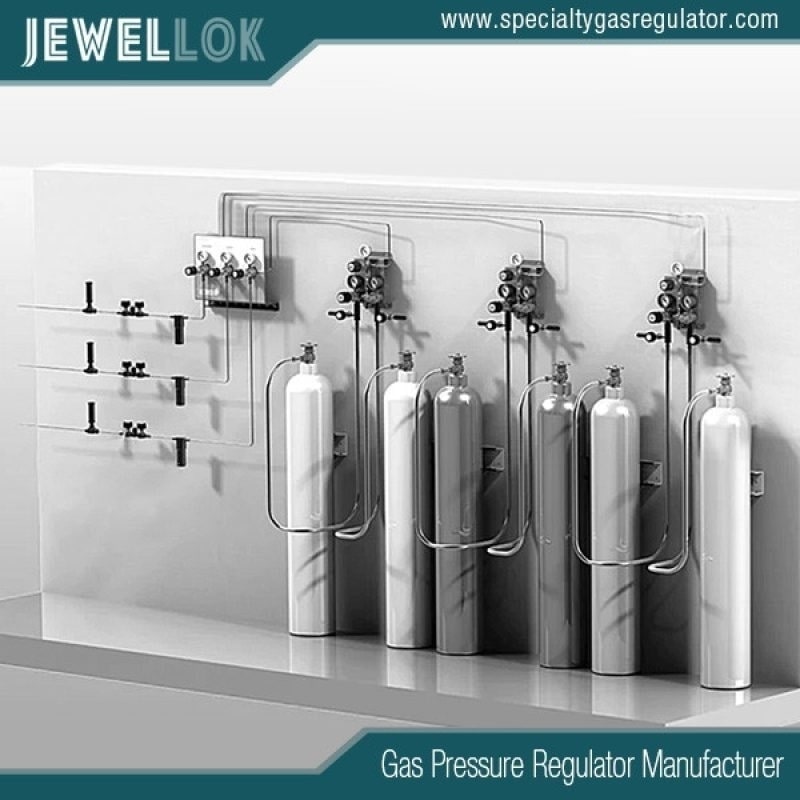

Fabricante de reguladores de gases especiales de alta pureza
Comprensión de los requisitos de alta pureza

Los gases de alta pureza suelen clasificarse con niveles de pureza superiores al 99.999 % (cinco nueves) o incluso al 99.9999 % (seis nueves). Si el diseño no es adecuado, el propio regulador puede generar contaminantes como humedad, partículas o hidrocarburos. Por lo tanto, los reguladores de alta pureza incorporan características que minimizan la desgasificación, la difusión y la generación de partículas.

La función principal de un regulador es reducir el gas a alta presión de un cilindro o línea de suministro a una presión inferior utilizable. Esto se logra mediante un mecanismo de dos o una sola etapa. En aplicaciones de alta pureza, la prioridad es mantener la integridad del gas. Por ejemplo, en cromatografía de gases, cualquier impureza introducida por el regulador podría distorsionar los resultados analíticos, lo que conlleva errores costosos.



Tipos de reguladores de gases especiales de alta pureza

Los reguladores de alta pureza vienen en varias configuraciones para adaptarse a necesidades específicas:

Reguladores de una sola etapa: Reducen la presión en un solo paso y son adecuados para aplicaciones donde la presión de entrada es estable y los caudales son bajos. Son rentables, pero pueden experimentar variaciones en la presión de suministro a medida que disminuye la presión del cilindro.
Reguladores de dos etapas: Ofrecen una estabilidad superior y utilizan una etapa inicial para reducir significativamente la presión, seguida de una segunda etapa de ajuste fino. Mantienen una presión de salida constante incluso cuando la presión de entrada varía, lo que los hace ideales para procesos de larga duración.
Reguladores de línea: se instalan en líneas de distribución de gas, manejan caídas de presión más bajas y se utilizan para el control del punto de uso en sistemas colectores.
Reguladores de contrapresión: mantienen la presión aguas arriba ventilando el exceso de gas, lo que resulta útil en aplicaciones de calibración o ventilación.
Reguladores de pureza ultra alta (UHP): diseñados para los entornos más exigentes, los modelos UHP cuentan con superficies electropulidas y sellos probados contra fugas de helio para lograr niveles de pureza de hasta siete nueves.
Las variantes especiales incluyen modelos resistentes a la corrosión para gases agresivos como cloro o amoníaco y reguladores asistidos por vacío para suministro subatmosférica.



Componentes y materiales clave

Un regulador de alta pureza típico consta de varios componentes críticos:

Cuerpo y capó: Generalmente fabricados en acero inoxidable 316L o latón con cromado para resistir la corrosión y minimizar el desprendimiento de partículas. Se prefiere el acero inoxidable por su baja emisión de gases.

Diafragma: El corazón del regulador, generalmente fabricado con Hastelloy, Elgiloy o acero inoxidable revestido con PTFE. Los diafragmas aíslan el gas de las piezas mecánicas, evitando la contaminación.

Asiento y sellos: Los asientos blandos utilizan materiales como PCTFE (Kel-F) o PEEK para un cierre hermético, mientras que los asientos metal-metal ofrecen durabilidad para aplicaciones de alta presión. Las juntas tóricas y las empaquetaduras suelen ser de Viton o Kalrez para garantizar la compatibilidad química.

– Manómetros: Los manómetros de tubo Bourdon con partes húmedas de acero inoxidable proporcionan lecturas de presión precisas sin introducir impurezas.

– Válvulas y filtros: Los filtros integrales (por ejemplo, metal sinterizado de 0.003 micrones) capturan partículas y las válvulas de aguja permiten un control preciso del flujo.

Los materiales se seleccionan en función de la compatibilidad del gas; por ejemplo, el oxígeno requiere componentes sin grasa para evitar riesgos de ignición.



Criterios de selección

Para elegir el regulador adecuado es necesario evaluar varios factores:

Tipo y pureza del gas: Asegúrese de la compatibilidad para evitar reacciones o degradación. Para gases inertes, el acero inoxidable estándar es suficiente, pero los gases reactivos requieren aleaciones especializadas.

Requisitos de presión y caudal: Las presiones de entrada pueden variar desde 3000 psi hasta el vacío, con presiones de salida de 0 a 500 psi. Los caudales (valores Cv) deben ajustarse a las exigencias de la aplicación: Cv bajo para instrumentos analíticos, alto para líneas de proceso.

Condiciones ambientales: Considere temperaturas extremas, humedad y vibraciones. Los reguladores calefactados evitan la condensación en gases sensibles a la humedad.

– Certificaciones: Busque el cumplimiento de estándares como ASTM, CGA (Compressed Gas Association) o SEMI (Semiconductor Equipment and Materials International) para el uso de semiconductores.

– Costo vs. Rendimiento: Si bien los modelos UHP son más costosos, reducen el tiempo de inactividad y las pérdidas relacionadas con la contaminación.

Herramientas como las calculadoras de tamaño de reguladores, disponibles por los fabricantes, ayudan a determinar el modelo óptimo en función de estos parámetros.



Mejores prácticas de instalación

La instalación adecuada es crucial para mantener la pureza y la seguridad:

Preparación del sitio: Instale en un área limpia y bien ventilada, lejos de fuentes de calor. Utilice líneas dedicadas para evitar la contaminación cruzada.
Conexiones: Utilice conexiones VCJ (de sellado frontal) o VCO para uniones sin fugas. Evite las conexiones roscadas a menos que estén selladas con cinta de PTFE compatible con el gas.
Purga: Antes de usar, purgue el sistema con el gas de proceso para eliminar el aire y la humedad. Para una pureza ultraalta, podrían ser necesarios varios ciclos de purga o procedimientos de horneado.
Montaje: Asegure los reguladores verticalmente para evitar la acumulación de líquido y utilice soportes para aislarlos de las vibraciones.
Pruebas: Realice una prueba de fugas de helio después de la instalación para garantizar la integridad, con el objetivo de alcanzar tasas inferiores a 10^-9 cc/seg.


Mantenimiento y resolución de problemas

El mantenimiento regular prolonga la vida útil del regulador y preserva la pureza:

Programa de inspección: Revise los manómetros, sellos y filtros trimestralmente. Reemplace los diafragmas cada 1 o 2 años o después de la exposición a gases incompatibles.

– Limpieza: utilice alcohol isopropílico o disolventes aprobados para la limpieza externa; las piezas internas requieren desmontaje en una sala limpia.

– Problemas comunes:

– Aumento de presión: causado por el desgaste del asiento; reemplace el conjunto del asiento.

– Fugas: Inspeccione las juntas tóricas y apriete los accesorios.

– Fluctuaciones: Limpie o reemplace los filtros si están obstruidos.

Los diagnósticos avanzados implican pruebas de flujo y conteo de partículas para detectar fallas tempranas.



Consideraciones de seguridad

La seguridad no es negociable cuando se manipulan gases a alta presión:

– Alivio de presión: Incorpora válvulas de alivio para evitar la sobrepresurización.

– Compatibilidad de materiales: La falta de compatibilidad puede provocar explosiones (por ejemplo, acetileno con cobre).

– Equipo de protección personal (EPP): Utilice guantes, protección para los ojos y detectores de gases.

– Protocolos de emergencia: Capacitar al personal sobre los procedimientos de apagado y respuesta ante fugas.

– Cumplimiento normativo: Cumplir con las normas de OSHA, NFPA y los códigos locales para el almacenamiento y la manipulación.

En el servicio de oxígeno, asegúrese de que todos los componentes estén limpios con oxígeno para mitigar los riesgos de incendio.



Aplicaciones en la Industria

Los reguladores de alta pureza encuentran uso en diversos sectores:

– Semiconductores: Suministro de gases dopantes como la arsina con cero contaminación para la fabricación de obleas.

– Productos farmacéuticos: Control de atmósferas inertes en la síntesis de fármacos para evitar la oxidación.

– Laboratorios: Suministro de gases de calibración para espectrómetros y cromatógrafos.

– Médico: Regulación de oxígeno y óxido nitroso en hospitales.

– Aeroespacial: Manejo de propulsores y gases de prueba con precisión.

Los estudios de caso muestran que el cambio a reguladores UHP puede reducir las tasas de defectos hasta en un 50% en microelectrónica.

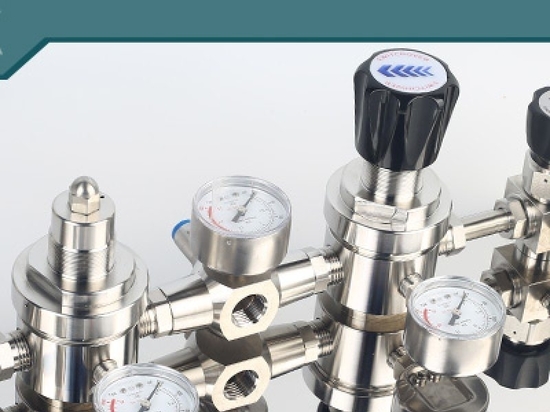

Fabricante de reguladores de gases especiales de alta pureza
Conclusión

Los reguladores de gases especiales de alta pureza son indispensables para mantener la integridad de los procesos en industrias de alto riesgo. Al seleccionar el tipo adecuado, garantizar una instalación correcta y cumplir con los protocolos de mantenimiento, los usuarios pueden lograr un rendimiento y una seguridad fiables. A medida que la tecnología evoluciona, innovaciones como los reguladores inteligentes con monitorización IoT mejorarán aún más la eficiencia. Invertir en reguladores de calidad no solo protege las operaciones, sino que también impulsa la productividad y la innovación.
